■仕様

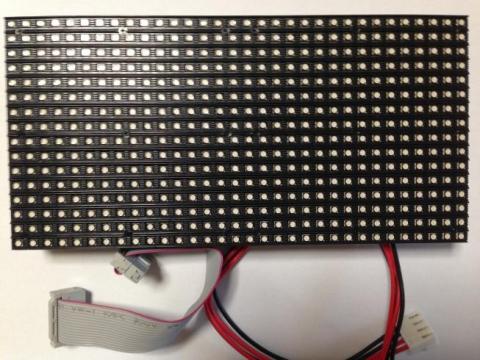

・LED :RGB LED 512個
・ドット構成:16×32ドット
・制御信号線:12本+GND
・電源:5V 1A(全点灯時)
・サイズ 95mm×19.5mm(大きいです)
フルカラーLEDが512個。2,880円って安くないですか?
こんなに回路もついているのに
でも、このLEDの点け方は、プログラムを解析しないとわからない(らしい)
びんぼうでいいの につないで、デモプログラムを走らせてみました。
あっ、明るい。すごく明るいです。
■2015年7月17日 追記

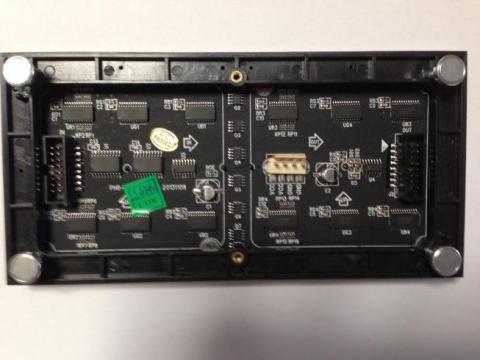

PCとのインターフェースは、このIDCコネクターになります。
(もう一つ同じコネクターがついていますが、ディジーチェイン用の出力になります)
ArduinoのGPIOと接続する場合は、以下のように接続します。
・R1 digital 2
・G1 digital 3
・B1 digital 4
・R2 digital 5
・G2 digital 6
・B2 digital 7
・CLK digital 8
・OE digital 9
・A analog 0
・B analog 1
・C analog 2
・LAT analog 3
※それ以外のグランドピンは全てグランドと接続すること。
2015年7月19日 追記
最初はブレッドボードで配線していましたが、PROTO SHEILDを使って、コネクターを
作りました。
-
購入金額
2,880円
-
購入日
2015年07月15日
-
購入場所
秋葉原 秋月電子通商
