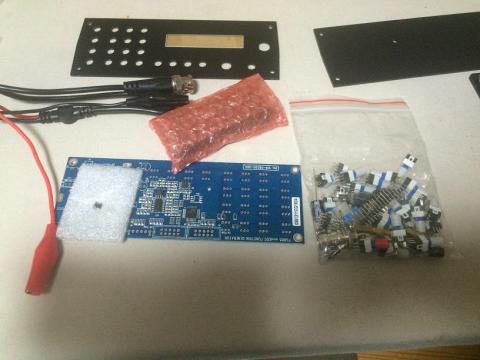

これは完成品も売られていますが、秋月電子で組み立てキットとして売られています。

といっても表面実装部品は取り付け済みでそんなに苦労することなく簡単に組み立てることができます。

しかし、ボタンスイッチの割れているものはあるし、BNCコネクタに加工が必要だったりとキットとしてはちょっと・・・といった感じです。

まぁそれでも慣れた人なら30分もかから組み立てられるんじゃないでしょうか？

さて、このファンクションジェネレータキットの主な仕様はこのようになっています。

・設定周波数範囲　０Ｈｚ～２００ｋＨｚ（正弦波）
・周波数分解能　１Ｈｚ
・出力振幅範囲　０Ｖ～１０ＶＰ－Ｐ
・オフセット範囲　－５Ｖ～＋５Ｖ
・メモリ量　２５６バイト
・サンプルレート　２．５Ｍｓｐｓ
・出力　ＢＮＣコネクタ（インピーダンス：５０Ω）

正弦波は200khzまでですので、きちんとしたファンクションジェネレータに比べると上限が低いですね。

しかし、人の可聴域は20khzくらいまでといわれてますので、オーディオ機器の計測には十分なのではないでしょうか？

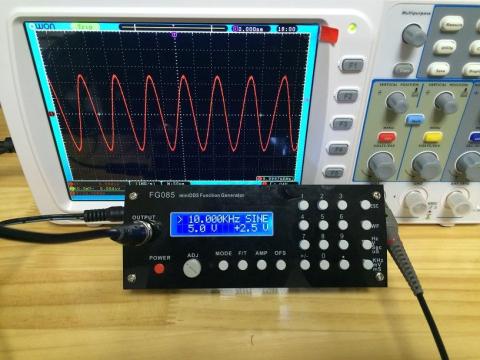

それでは早速オシロにつないでその試験波形をみてみましょう。

いろんな波形を出力することができます。

でも、正弦波と方形波以外使う用途を思いつかない・・・

数万円を超えるしっかりしたファンクションジェネレータと比べてはいけませんが、趣味レベルで入門用としては十分なのではないでしょうか？

ただ、マニュアルもお粗末で使い方は手探りで覚えるしかありません。

まぁそれを含めてキットで安くなっているのでしょうけどね。

さて、これで色々な計測ができるようになりました。

アンプやケーブルといったものの特性を調べるのも面白くなりそうですね。
