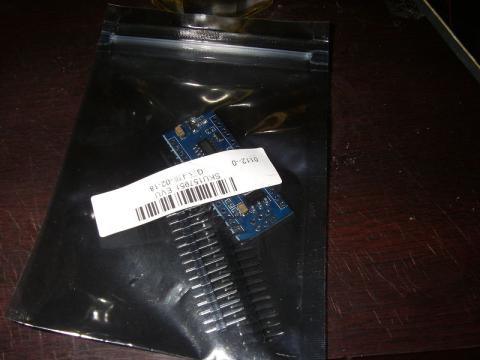

静電気防止袋入り。

5枚買ったのでボリュームディスカウントで$15でした。

占めて1枚$3ということになりますが、安すぎです。

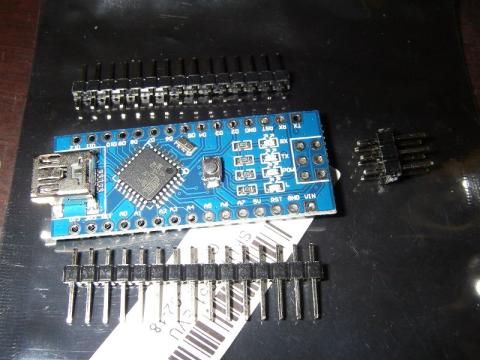

ご丁寧に互換基板の長さにカットされたピンヘッダとICSP用の2列ピンヘッダも同梱されています。

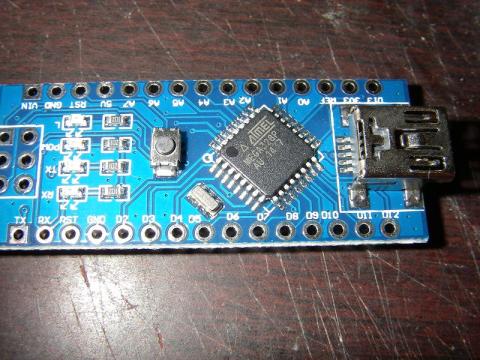

表面。国内で買えば250円もするATMega328Pの表面実装版が載っています。セラミック振動子もUSBコネクタもLEDもリセットスイッチも勿論搭載されています。これで$3ちょっとはスゴイです。

13番LED, TX, RX, Power LEDも表面実装されています。

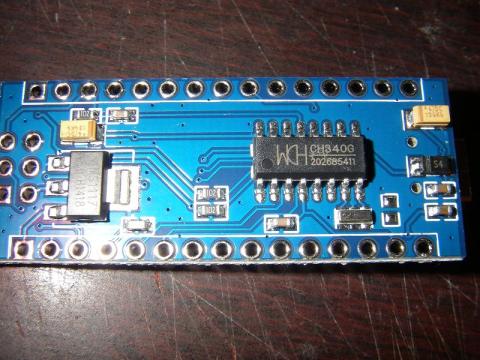

裏面の電圧レギュレータとUSBシリアル変換チップ部分。

安さの秘訣は何といってもこれでしょう。USBシリアル変換チップには、FTDIのFT232RLではなく、WCHという会社のCH340Gとかいうチップが搭載されています。BitBangが出来るのかどうかはわかりませんが、USBシリアル変換の役目はきちんと果たしてくれています。

ちなみにこのチップのドライバのインストールですが、Windows8.1では基板を繋いだら自動的にインストールされました。

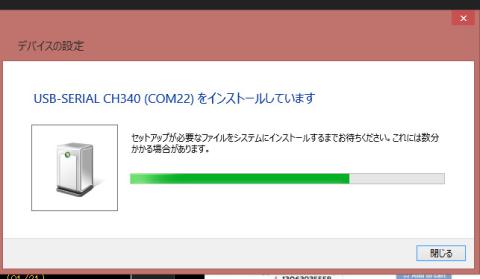

ドライバインストール中…。

デバイスマネージャーではこのように表示されます。

しかしながら少し時間がかかったので、おそらくはインターネットから取得しているのかもしれません。

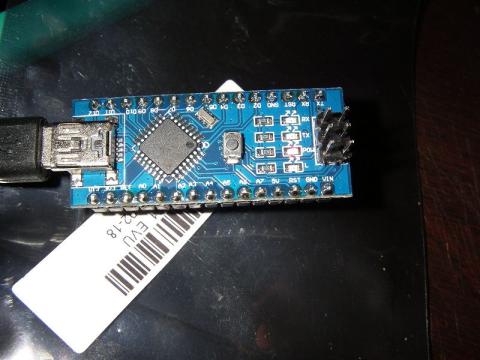

ピンヘッダ装着後。

PCと繋ぐと無事にPowerのLEDが点灯しました。Blinkも作動します。

ちなみに、このボードにスケッチを転送する際には、ボードの種類を"Arduino nano w/ATMega328"にする必要があります。Nanoではスケッチの転送速度が115200ではなく、57600になります。

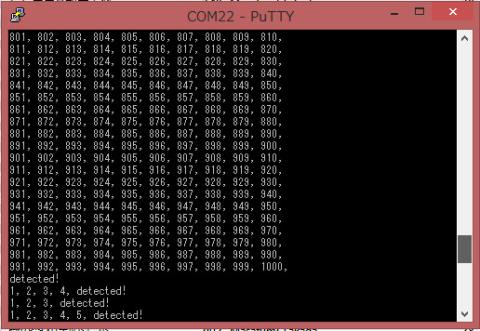

PIRセンサを取り付けてスケッチを描き、動作している様子をモニタしました。動きが無いまま約16分経つとLEDを明滅させるのですが、上手く動いてくれました。動きを検知するとDetected!と表示してカウンタをリセットします。

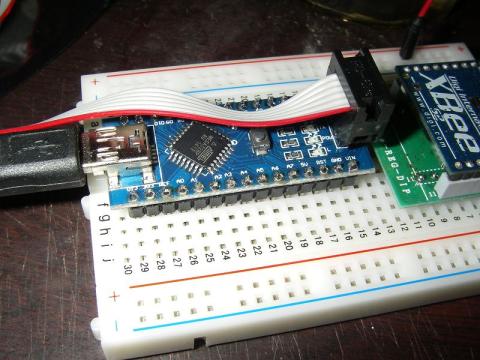

ISPを繋ぐ向きに注意

普通のICSPヘッダとは180度逆向きに配置されているので、AVRISP MkIIなんかで焼きこむときは注意が必要です。

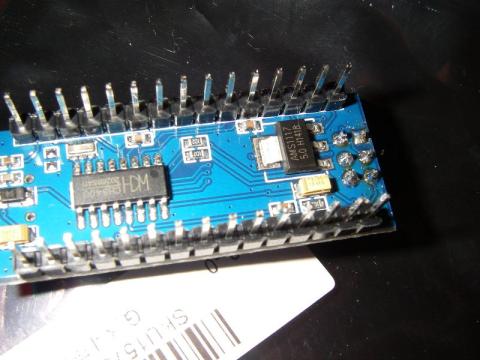

今回ハマった部分。

長い1列ピンヘッダをハンダ付けした後、ICSP用の2列ピンヘッダを取り付けたのでハンダ付けに苦労しました。Nano系列の基板はまず先にICSPヘッダを取り付けてから両端のピンヘッダを取り付けたほうがよさそうです。
