・High-speed operation
　DC to 150 Mbps
・No start-up initialization required
・Wide Operating Supply Voltage:2.70–5.5 V
・Ultra low power

…

・RoHS-compliant packages
　SOIC-16 wide body
　SOIC-16 narrow body

…

4chのデータレート150MbpsまでサポートしたデジタルアイソレーターIC

＞Raspherry Pi（B/B+）とI2C（データはDATA、LRCK、BCKの3chのみ）

　で接続して動かせるDAC（PCM51XX系/ES90XX系）持っているので

　一つのIC使えばアイソレート出来る。

　使用参考例、回路例

・藤原さんの　DAC51X2　MINI　BPLUS

　http://easyaudiokit.hobby-web.net/bekkan/manual/DAC51X2MINIBPLUSmanual.pdf

・やなソフトさんの　I2Sアイソレータ基板

　こちらではISO7640FM（700-900円/個）が推奨されてる。（多分pin互換で行けると思う）

形状はSOIC16でWIDEとNARROWがある。

＞WIDE品が廃番に付きChip1Stopで「投げ売り」してたので捕獲

　70.7円/個（10個以上は69.6円/個）、普通同クラスICは数百円もする。

　私の注文時に残数20

　私が10個購入したのであと10個しか残ってないｗ

　総額：（69.6円/個ｘ10個＋配送料450円）ｘ1.08＝1,237円

　実質：123.7円/個

動作電圧が2.7-5.5Vと広い

＞本来用途の一つであるDAC＝3.3V用もだが、

　USB＝5Vでも使えるかな？

　（データはDATA＋/DATA－の2chだし、こんなに高速である必要はないけど）

さてこのままでは配線が困るわけだが…

・ＳＯＰ１６ピンＤＩＰ変換基板　（１枚）

　http://akizukidenshi.com/catalog/g/gP-06541/

　＞50円/枚と安いし、これ以上小さく出来ない最小型

　　NARROW向けかな？

　　WIDEは足がランドに少ししか乗らないので、ハンダテクが必要？

・変換基板(SOIC16) [SOIC16(1.27)-V1]

　http://www.aitendo.com/product/4062

　＞150円/枚とそこそこ→枚数嵩むと高いよ

　　裏面のリード線用ランドがチップコン載せやGND接続に有用。

　等々を使い、基板上にチップコンデンサー載せればコンパクトに納まるのでは。

　ちゃんと動かせるか判らないがｗｗｗ

　送料が勿体ないので、次回自作パーツを買う時に忘れずオーダーしよう。

　※変換基板のpinピッチ、ICのNARROW/WIDE対応を間違えない事

20150113　aitendoの変換基板がピッチ0.635用になってたのを本来の1.27用に修正

20150114　IC着荷

　　　　　　変換基板は秋月のはNARROW用でハンダ難しい、aitendoのは高い

　　　　　　↓がWIDE確実に対応で一番良さそう

・ダイセン電子工業　D016　変換基板　16ピンSSOP/SOP（両面５枚綴り１組）

　http://www.daisendenshi.com/cart/images/D016/D016size.pdf

　＞千石/マルツ/共立等で取扱い、\500強/組（\100強/枚）

20150212

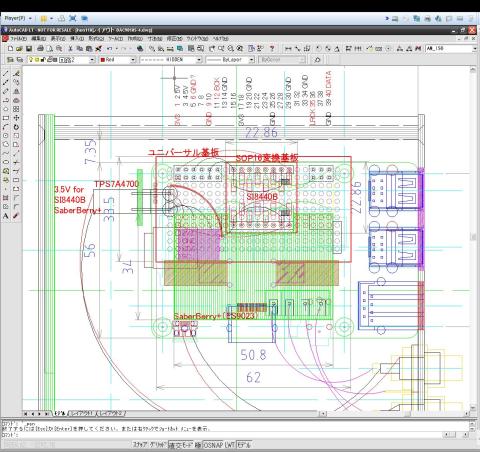

SaberBerry+用の「アイソレータアドオン基板」を作ってみた（動作成功前）

・変換基板/ユニバーサル基板が違ってますが配線は基本同一です。

　外部電源の入力設定失敗例として↓も参照ください。

20150219

SaberBerry+用の「アイソレータアドオン基板」を作ってみた（動作成功後）

・変換基板(SOIC16) [SOIC16(1.27)W-V1]

　http://www.aitendo.com/product/4062

・基板in W [P-DSH62X33.5-HO]

　http://www.aitendo.com/product/5944

　※aitendoのユニバーサル基板型番末尾が複数あるのは、

　　縦や横、数pin～基板幅全部で配線簡略化の為ランドが繋がった種類がある為

　　なので間違わない事

変換基板/ユニバーサル基板、表/裏　　　　　　　　　　　　変換基板/ユニバーサル基板合体後

変換基板にはSI8440Bと裏に0.1µFのチップセラコン

外部電源→TPS7A4700→直後の電源端子±には「ファインメットビーズ」組込み

SebreBerry+のレギュレータ直後3.5V作った後のポイント（コンデンサ+側足）に+3.5V印加
入力段はRPiからもらってる3.3Vのまま

組込状況

赤いから3倍音が良い…は冗談としても、

ここまで上質になるとは、猫に小判目から鱗！

音についての感想は詳しくはSabreBerry+に書いてます。
