Arduino用シールド基板です。
手元にedisonあるので何とか使おうと思いましたが、完全に素人なのでまずはLEDをチカチカ点灯させようと思い購入しました。
基盤は三月兎、残りの材料はマルツですべて揃いました。
写真は丸ピンソケットありますが、なんか浮くので普通のピンヘッダ使いました。

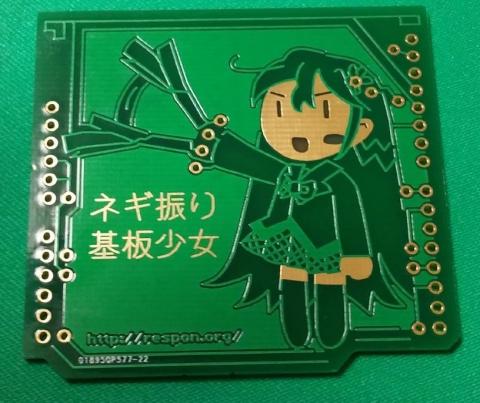

基盤表面です。あとでピンヘッダを半田付けします。

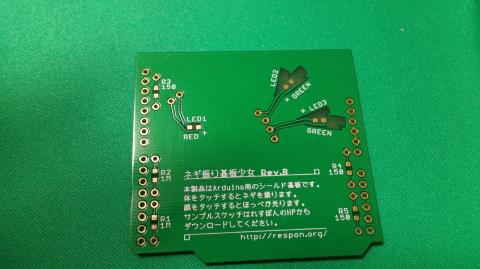

基盤裏面です。LEDを3個、抵抗を5個半田付けすれば完成です。
部品は足のある挿入実装品でも、表面実装のどちらでも使える作りです。
不器用ですが馬鹿なので、表面実装をチョイス。

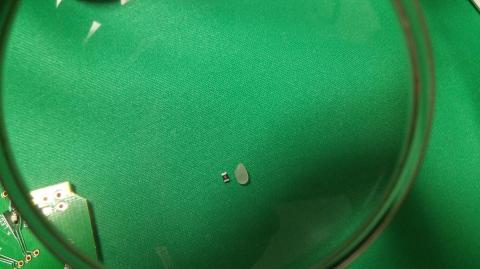

表面実装用の抵抗と米粒の比較、、お米が大きく見えたら電子工作の病気

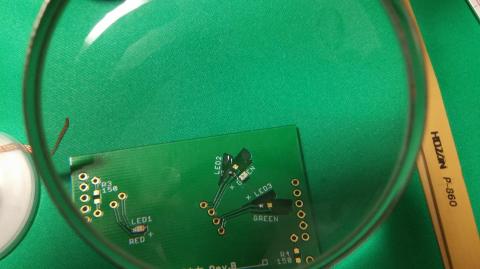

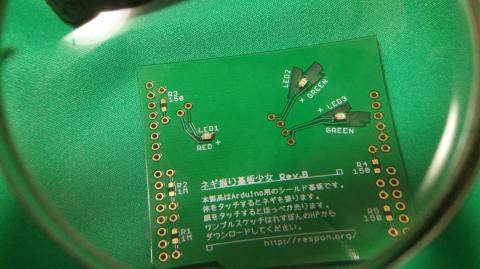

LEDを3個半田付け
LEDは極性があり、裏面に ト って書いてあるので (+)ト(ー)です。
サクサクとその他も半田付け

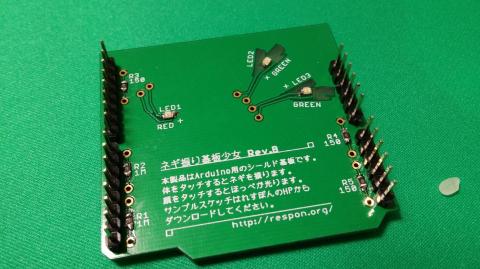

一応完成。今回は組み立てのみで、動作はedisonでレビュー予定です。
動けばいいけどね、マイコン完全素人なんで自信ないです。
基盤でイラストを描いてネギまで振るとはマーヴェラス

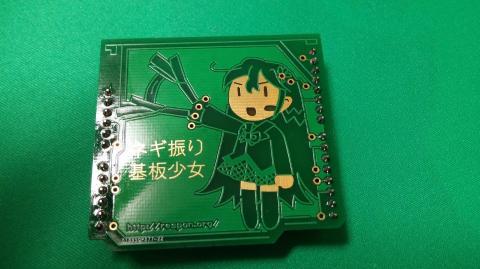

とりあえず貰いもののedisonの拡張ボードに載せてみました、
マイコン側の設定はこれからですが、上手く行けば顔を触るとほっぺの裏の赤色LEDが点灯し、足を触るとネギの裏の2個の緑LEDが交互に点灯してまるで振ってるように見えるようです。
上手く行くと良いなぁ
-
購入金額
771円
-
購入日
2015年01月03日
-
購入場所
三月兎
