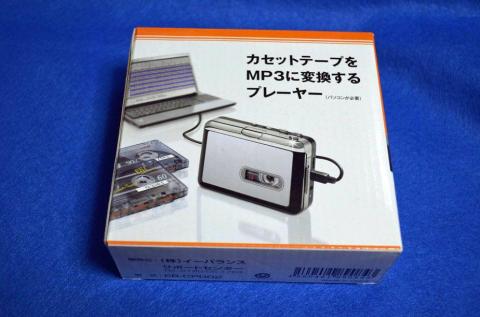

USBカセットキャプチャー イヤホン付き テープデジタルコンバーター EB-CP002

カセットテープを引き出しに仕舞っておきましたが、なんとかしようと購入しました
時々アマゾンで見るのですが、値段が安かったので購入してみました　その結果は...

　ミニUSBケーブル、ステレオヘッドホン、取説、AUDACITY CD , 本体

接続はUSBケーブルをパソコンと当機に接続します　ソフトを起動して

テープの再生ボタンを押して、ソフトで録音します　自動で出来そうな感じですが

全てマニュアルです....電源はUSB,電池（単3×2),外部電源で動作します。

再生は中央のPLAYボタンを押し込みます　力がいります　再生はシャットオフ

しますが音がバチンとします　左から　DIR ,  MODE , FF  REW  STOP  各ボタン

左側面にVOLUME , ミニUSB端子,ヘッドホンジャック（差し込みが硬い）

 このように蓋が開きますがテープは出ません  右下は電池蓋で

単３、２本が入ります　外で再生機として使用する場合です　

４トラックです　オートリバース対応　録音しながら反対面再生可能か

ピンチローラーの取り付け軸が錆びています（涙）左右とも。　

再生時はテープはAUTOSTOP , FF,REW時は止まりません　モーター廻った儘

EJECTボタン　左にスライドで蓋が開きます　テープはそのまま

右下はＤＣジャック　３Ｖ　500MA   、USB,　電池でも動作します

ACアダプターは付属しません

AudacityというフリーソフトがＣＤに入っています　かなり設定は細かいです

日本語にも対応しててnetでもDLできます　CODECは自分で変更可能です

録音したものにハム音が乗っていましたが、当セットに黒いツマミのボリュー

ムが付いています　このボリュームは再生時に音量調整できますが、ＵＳＢ経

由で録音時も調整できるのです　録音時に音量を適度に上げておけばハム音は

入りません（マスキング効果で聞こえない）　ＲＥＣ、ＰＢ両方に効くとは

思っても見ませんでした....ハム音が録音されるときはボリュームを7～8割に

すると良いとおもいます　設定が低いと雑音も増幅記録します。

音質は良いと思います　低音と高音も過不足無く再生されます　もう少しS/Nが

良ければ良かったですが値段を考えれば十分な性能です　今回の製品はディス

コンなのか格安でした　AUDACITYと言うソフトがちょっと判りにくいですね

カーステレオで聞いていた頃のカセットテープ　　今はCD-Rですが...

エアーチェックなんてやっていたものです　

　　　　　　　　ダビングにはこのソフトを使いました

分解してみました！

                     メカオンパレードです　       日本でいえば80年代のWALKMANか....

　　1モーター構成　  右下はフレームを曲げていますね　右側に音量調整のボリュームがあります

　　　　　　　　　再生ヘッドの灰色のリード線　赤と黒はモーターのリード線

　　　　　　　　左のＩＣはシステムコントロールとサーボか　右はＡ／Ｄ変換？

　　　　　ＩＣ左下はスピード調整ボリューム　、左IC CHMC  S5603　右ICは名称無し

スピード調整ボリュームは較正にはスピード調整用のテープと周波数カウンター等が必要ですので触らない方がよいです　単にＤＣで廻しているモーターでサーボではないのかも知れません。

                     ---2015-02-06--------ハム音低減 回路改造----------------------

低音量でUSB接続でハム音がかなり乗っていました　再生音量を大きくするとマスキング効果で

気にならないのですが、しかしノイズが乗っているのかと気になりました　そこで簡単に直ら

ないかと回路を弄ってみました...

対策前のスペアナ波形　テープを入れないで再生して、ノイズだけをチェックします

75HZ近辺　

117HZ近辺　-60dbがピークになっています

そこで1000μFを回路に追加してみます　耐圧は10V～16Vで良いと思います

このコンデンサーは基板に沿って寝ています（画像は起こしたところ）

電池ボックス内にコンデンサーを取り付けます（電池で使わないので）

黄色い矢印が＋極です　赤いリード線ですね

結果は

　　　　　　　　　　　　　　     79HZ

                                             119HZ   -73db

13dbの改善があります（ボリューム位置は同じ）ハム音は出ているのでしょうが

気にならないレベルになりました。　　　　

　　　　　　　　　　　　　　　■■■2015-02-05■■■

　　　　　　　　　　　　　　77巻、ダビング終了しました　

2015/1/17 更新-----電源供給源について　他

2015/2/6  更新-----ハム音低減コンデンサー追加（実際はハム音じゃないのですが）

　　　　　　　　　１００回くらい電源on/offしましたが壊れませんでした　ですが

　　　　　　　　　ご自身の責任で改造願います
