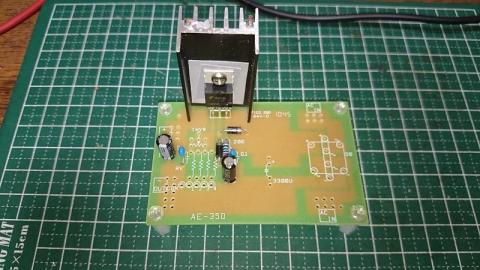

このキットは半固定抵抗と固定抵抗4本を切り替えて電圧を変化させる方式になっている。
ボリューム抵抗を二本用意して、ゼロから最大電圧まで取り出す予定。
ケースはタカチMB-9
トランスはNuvotem Talema 92357-P2S2
ブリッジダイオード KBPC3510
平滑コンデンサー ニチコン KZ 50V 1000μF
3P ACインレット
デジタル電圧計
ツマミ
ボリューム
仮組
秋月基板・ブリッジダイオード・ニチコンKZは各二組。
整流後30Vを越えていて、12V出力程度でも結構な温度にヒートシンクがなります。
もうちょぃ大きいやつ買うかな・・・
ヒートシンク買い換えました。
劇的に温度が下がり実用に耐えそうです。
一応ケース加工(穴あけ加工に二箇所失敗)も完了。

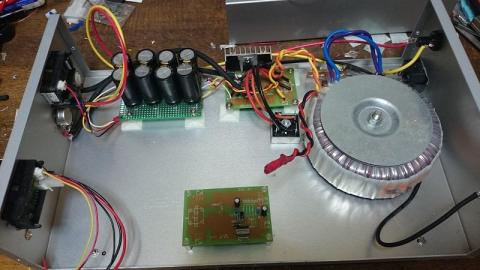

あとはもう一組を配線してしまって組み付けるだけ。
ようやく半分できました。
動作している電圧計はかなり以前に購入していたもので、購入当初からベゼルが硬化しているのか異常に硬いものでした。パネル取り付け時の返りの爪がかたくて、どうしても切りすぎてしまいます。
右側は昨年購入しておいたデジタル電流電圧計です。
こちらは柔らかくてきっちり納まりました。
また、リアに3PのACインレットを組みつけたのですが、三角に穴あけしないといけないのに、四角く穴あけしてしまいました。
今日はこれからおさんどんしないといけないので、これまで・・・。
3/9
もう一枚の基板を仕込んでみたが・・・
どうやってもレギュレータのGNDが落ちない。
なんかスズメッキ線でユニバーサル基板に組み付けてるような感じになってきて・・・・
長時間通電しているのが怖くなってきた。
基板を撤去して、1chのみで運用する。
あれ買うかなー
-
購入金額
450円
-
購入日
2017年03月01日
-
購入場所
秋月電子通商
baelさん
2017/03/01
ツマミ
ボリューム
ゴム足
その他ケーブル・端子類を共立電子に発注中。
到着まで5日以上かかるそうな・・・
yosyos888さん
2017/03/01
http://m.banggood.com/jp/DIY-LM317-Adjustable-Voltage-Pow...
yosyos888さん
2017/03/01
baelさん
2017/03/09
e-bayに発注してしまいました。
通りすがりのおじさんさん
2017/03/11

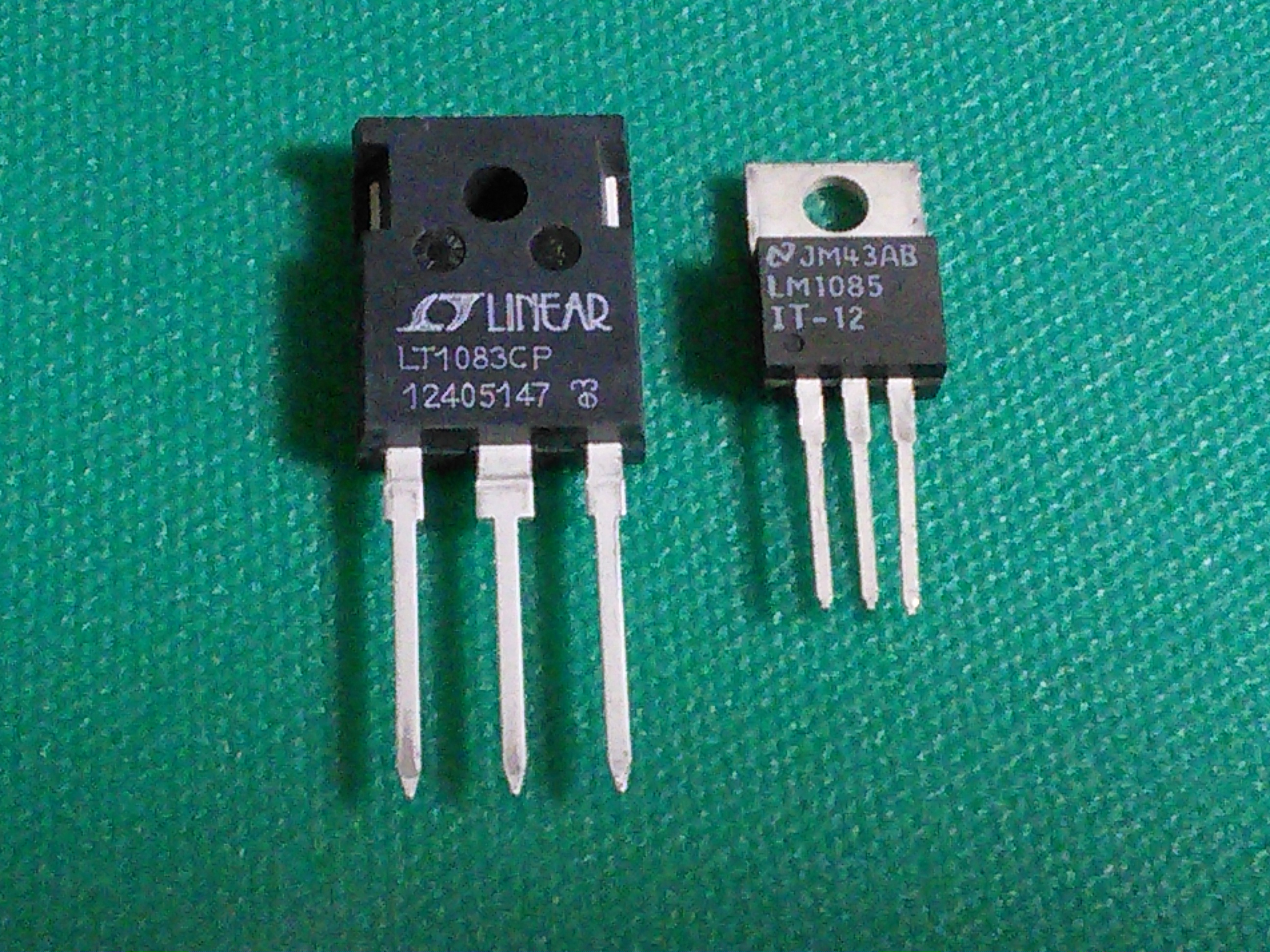

ちなみに左はヤフオクで落札したLT1083CP(7A 可変電圧 約480円)、右がLM1085IT-12(3A 12V固定 210円)です。
12V固定なのでデーターシート通り、コレとパスコンのみでいこうと思ってます。
