完成

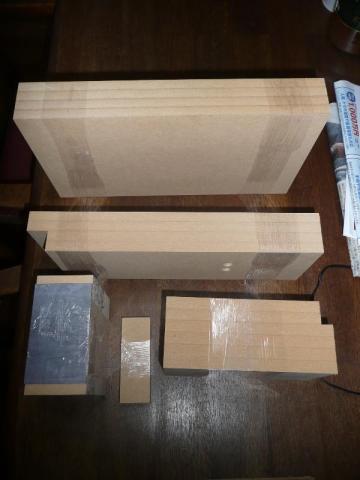

板材と鉛板
板材と鉛板



今回はネットワークを露出というか、エンクロージャー外に出す方向で設計。
設計と言っても、Stereo誌のパクリだけど。
エンクロージャー背面に取り付けるか、別にするかを思案中。

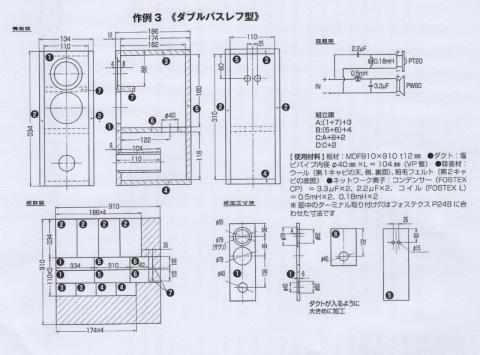

板取図
板取図



これ以外に、ニードルフェルトと配線材とスピーカーターミナル4setが今回美音堂工房さんに発注した全て。
スピーカーターミナルはツィーターとウーファーそれぞれに直結した物を、別々に取り付けるようにしました。
ネットワークで遊べるので・・・

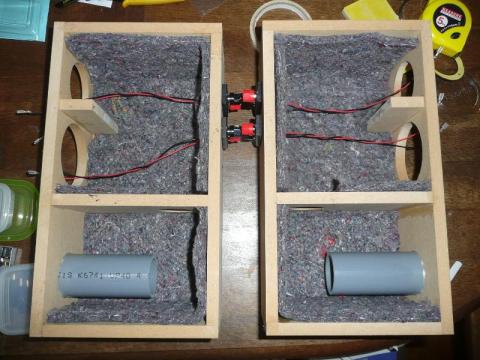

とりあえずここまで
とりあえずここまで



ファストン端子が手持ちもショップ在庫も無いというショッキングな事実。
とりあえず、大きめでごまかしておく。
現在発注中。

現在最後の側板を貼り付け中。

貼り付け完了
ちょぃと音出ししてみる。
なかなか素直でバランスの良い音質ですね。
ニアフィールドだったらメインスピーカーでもおかしくないと思います。



11/21

エンクロージャーは塗装段階で何度もやり直し、挙句の果てに諦めたのです・・・

塗りムラはあるは研磨中に一部剥がしてしまうは・・・



何度も何度も塗っては削って修整ってやつを繰り返してたら、ついに塗料を一缶使いきってしまったという・・・



で、こんかいはネットワークを粗組みして取り付け。



良いです。驚くほどいい音がしてます。

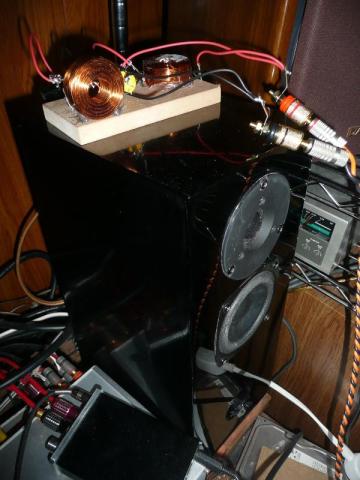

ネットワークはエンクロージャー外部設置
ネットワークはエンクロージャー外部設置

もうつかれますた



おや。ソースによっては低域がぽんつくな。。。



【2015/01/20】

結構な時間エージングしてると思う・・・

音質的にはかなり満足のゆくものだが、やはり小口径なりの音。



ふと思いついてXperiaで録音してみた。

ダイナミックレンジが狭い感じに上がっているが、上下ともに実際はもっと伸びている。



Xperiaで録音してみました。

上下の音の伸びが小さく感じられますが・・・





更新: 2015/01/21
スペック

ニアフィールド用途として最適

ユニット部

PT20
20mmソフトドーム型ツィーター8Ω
最低共振周波数f0:約1.25kHz(pdf)
再生周波数帯域:3kHz~32kHz
出力音圧レベル:84dB/w(1m)
入力(NOM):5W
推奨クロスオーバー周波数:5kHz
マグネット重量:70g

PW80
8cmコーン型ウーハー8Ω
最低共振周波数f0:130Hz
再生周波数帯域:f0~23kHz
出力音圧レベル:83dB/w(1m)
入力(NOM):8w
m0:2.3g
Q0:1.08
実効振動半径:3.0cm
マグネット重量:92g
総重量:224g
バッフル穴寸法:φ79mm



エンクロージャー部

W:134mm H:334mm D:186mm

ダブルバスレフ

更新: 2015/01/21
コストパフォーマンス

音質だけを考えると高い

ユニットは書籍代含めて3,810円

エンクロージャー本体:5,000円

パーツは金メッキバナナプラグ対応ターミナル:1,950円/2set

吸音材(ニードルフェルト):500円

ネットワーク
   高域側:dayton フィルムコンデンサー 2.20μF 494円/2set

   空芯コイル JantzenAoudio  17AWG  0.18mH  1,132円/2set
   低域側:dayton フィルムコンデンサー 3.30μF 652円/2set

   空芯コイル JantzenAoudio  18AWG  0.50mH   1,800/2set
   内部配線材:モガミ mogami 2514  576円/赤黒各2m

総計15,914円

  • 購入金額

    6,800円

  • 購入日

    2014年10月02日

  • 購入場所

    美音堂工房

19人がこのレビューをCOOLしました!

コメント (7)

  • baelさん

    2014/10/03

    制作ちう

    こ・この構造は・・・・ハタガネが一杯無いと、ヤバい・・・
  • baelさん

    2014/10/03

    あー。ダメだ。すっかすかになった orz
  • baelさん

    2014/10/04

    木質パテつかったら、解消しましたー
