旧新潟精密のNS9542 を使ったお手軽キット

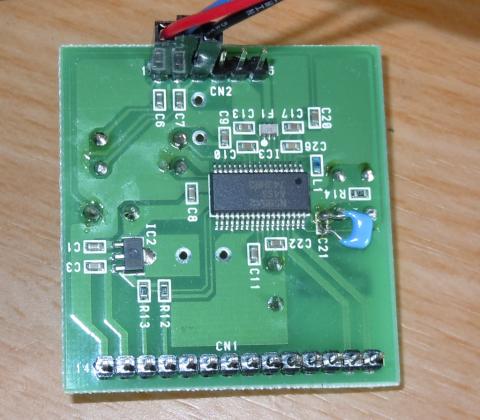

いろいろ面白いチップを残した新潟精密の NS9542 FMステレオ/AMラジオICを使用したキットです。

DSPによるデコードのようですが詳細はわかりません。

  • 電源 5V 90mA
  • 制御I/F I2C (5V)
  • 音声出力 600mVrms FMステレオ/AMモノラル
  • アンテナ入力 FM 50Ω非平衡, AM 650μHフェライトバーアンテナ
  • サイズ 45mm x 42mm 1.6t
  • 受信周波数 リージョン設定により世界5バンドに自動設定

JAPAN: FM 76-108MHz (0.1MHz Step), AM 522KHz-1629KHz (9KHz Step)

EUROPE: FM 87.5-108.0MHz (0.1MHz Step), AM 522KHz-1620KHz (9KHz Step)

USA: FM 87.5-108.1MHz (0.2MHz Step), AM 520KHz-1720KHz (10KHz Step)

ASIA: FM 87-108MHz (0.1MHz Step), AM 522KHz-1611KHz (9KHz Step)

RUSSIA: OIRT-FM 65-74MHz (0.5MHz Step), AM 522KHz-1620KHz (9KHz Step)



NS9542は外付け部品が少なく I2Cバス接続でマイコンから制御することが前提ですが、出力はアナログかつ音量調整がないためライン出力にするにはアンプが要ります。



  • 購入金額

    0円

  • 購入日

    2012年頃

  • 購入場所

    秋月電子通商

24人がこのレビューをCOOLしました!

コメント (7)

  • mr_osaminさん

    2014/04/07

    新潟精密と聞いただけで、反応しちゃいました。

    ラジオお好きなら、



    デジタルチューナーを!w
  • はにゃさん

    2014/04/07

    mr_osamin さん

    手持ちにこんなものがあります。


    DDT No.1もこちらも同じ著者 JA2SVZ 林輝彦さんです。
    氏の記事はとても見やすいのと、製作されているものもすっきりしてますね。

    http://homepage3.nifty.com/RadioGaGa/FM/

    あと、ワンセグドングル+GNU RADIOでソフトウェアラジオを作ることができます。



    RFフロントエンド -> 高速ADC → USB I/F → ソフトウェアデコード
    という感じになってて、RFフロントエンドが1chip、I-Q相の高速ADC+USB I/Fで1chip、PCでOFDMデコード、MPEG4デコード、再生を行っています。
  • mr_osaminさん

    2014/04/07

    >DDT No.1もこちらも同じ著者 JA2SVZ 林輝彦さんです。
    氏の記事はとても見やすいのと、製作されているものもすっきりしてますね。

    あ、そーです、これですね。

    http://nice.kaze.com/fpga-tuner.html
    http://nice.kaze.com/fpga-tuner-no2.html

    こちらの製作記も面白かったです。

    >あと、ワンセグドングル+GNU RADIOでソフトウェアラジオを作ることができます。

    へー、面白いですねぇ。


    昔はFMエアチェックしてましたよねw
    今は、FM番組がAM化してしまったような気がしています。
    なので、私の場合インターネットラジオに代わってしまいました。
