STマイクロ LPS331AP 超小型大気圧センサーを8ピンDIP化したものです。



・電源電圧は 3.3V (1.71-3.6V)
・消費電流 2mA (LED込み)
・インターフェイス I2C / SPI の選択 (SPIがデフォルト)

・測定範囲 260hPa~1260hPa

・精度

  ±0.1hPa(Typ) 800~1100hPa (25℃)

  ±2hPa (Typ) 800~1100hPa (0~80℃)



温度センサー内蔵、気圧は補正済みで、24bit値/4096 がそのまま大気圧というありがたいセンサーです。

http://akizukidenshi.com/catalog/g/gM-06581/


I2Cの場合は CS(5ピン)を VDDへ接続

アドレスは SA0(4ピン) により、

VDD 0x1011101x

GND 0x1011100x

と選択できますので2個まで接続できます。



なお、I2Cバスがマイコン側でプルアップされていないときには、裏のジャンパをショートします。

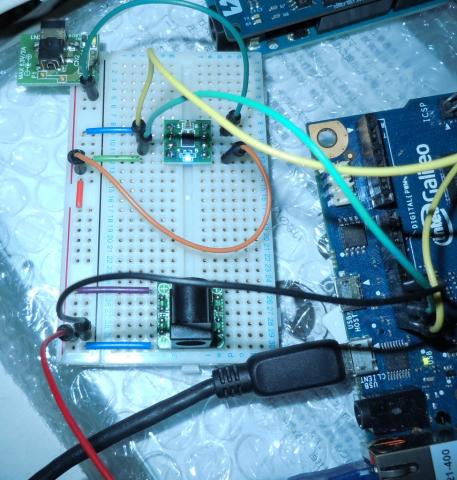

以下のページにあるサンプルコードを使ってGalileoで動作確認してみました。

http://plaza.rakuten.co.jp/cpu4edu/diary/201302220000/



注意すべきは、IOREFを3.3Vに、電源を3.3Vで供給しておくことです。

Arduino Unoで使う場合は 5V レベル変換が必要です。



今は 1004.30 - 1004.70 あたりをうろうろしてます。



温度値はI2Cの場合

0x2b が下位, 0x2cが上位なので, 読み取った値をread2b,read2cとすると

42.5+((unsigned short)((read2c<<8)+read2b)/480)

で求まります。

精度は±2度となってますが、アナログ温度計のよみとほぼ同じになってますが、

データシートによると温度は3点で校正されているようなので、今度他のセンサと比較してみます。
