【写真3】右端のソニー製はスチルカメラでは使わないボタンがほとんどですので、本製品は機能的には十分です。
こちらに比べると２つあるボタンの周りのデザイン、リモコンの意味と思われる3本線が似ています。売値は少し高くで現在はAmazonで510円で売っています。

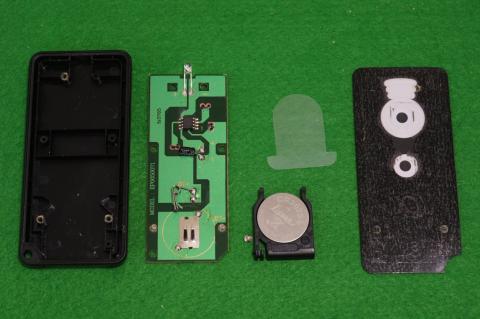

さっそく分解しました。パターンがかなりシンプルになっていて2ボタン専用です。ばらした後もシャッター用ボタンを探さなくて済みました。(^^;
基板をねじ3本でケースについているのですが、粉をふいていました。上側は外れましたがした2本は基板に付いたまま外れませんでした。
本アイテムには配線は3本必要です。
電源はGalileoから引っ張ってきた5Vでも行けました。グランドはボタンと兼用です。
信号線をGalileoに繋ぎます。
背面は、スイッチが2つのみです。
ですのでこの写真のサイズで基板を切っても問題なさそうです。
テスタを当ててみたところ4ピンがGNDのようです。
このサイズに切ってもXBeeからの制御には問題はありませんでした。
-
