まるはさんやmr_osaminさんに触発されて
設計・販売者のたかじんさんに頒布お願いしました。

私はヘッドホンを使いませんので、1W+1W程度の出力が出せる
「ミニパワーアンプ」バージョンを作ります。

みなさんの聴いておられるHPA-12の
一端でも伺えれば良いなと思っています。

20131115
着荷確認：夕べ帰ってきたら、届いてました(^o^)丿
基盤のクオリティー高いです。
やはりでかい（95ｘ108mm）
→HEN110612B（内寸96ｘ116mm）には前後8mmの余地しか残らないｗ

20131117
・ケースは運用上HEN110612Bが最大

　トランジスタの発熱大きいので最低片面の一部は穴あき版で通風確保

　不足なら後面パネル上部に通気穴開け
・最終段の2SC1815/2SA1015のトランジスタを5パラ（2パラは裏面配置）は

　収まらないし、1W+1Wだと発熱が大きく放熱器（独自工夫が必要）が必須となるので、
　2SC3421/2SA1358の2パラ（最低1列でも1Wなら大丈夫）＋放熱器とする。

　放熱器：水谷 SP111K(外寸：h9ｘ18ｘ13mm)

　http://www.sengoku.co.jp/mod/sgk_cart/detail.php?code=7A5G-D4MU

　放熱器空間開けと熱にさらさないため電源デカップリングC（1000μFｘ4）は裏面配置

　出来ればKZ（h35.5mmは相当厳しい、FGならh25mmで済む。）

・トランスは9V最低15VAでRSトランスで手に入る一番背の低いものを基板下に設置

　レーションなしで9ｘ100/115＝7.82V（電源平滑Cを定格10Vでh20-25mmと小さく抑える）
　これは必然的に81564RS（￥1360）となる。

　http://jp.rs-online.com/web/p/toroidal-transformers/6719056/

　Nuvotem 70051Kにしないのは、高い・基板入れるとたいして低くならない

　何より四角くてRで出来たスペースにスイッチ類を押し込めない。

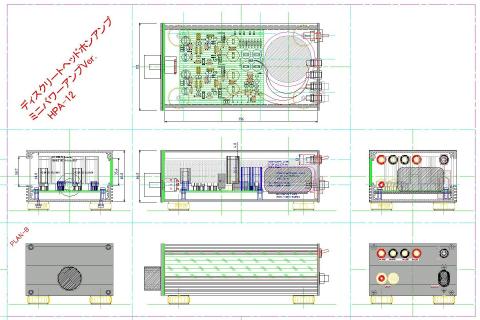

こんな感じかなあ・・・

うちの自作アンプのデザインフォーマット（前面スイッチ/VRつまみ、後面端子の配置・種類）

に則れば、たいして自由が無いわけだが。＞積み重ねてデザイン揃わないのは不可

穴あき板で無い方にはアクリル板（ガラスエッジt3mm）で書いてるが
普通の斜め上からの視線では、端っこしか見えない。

＞トランス程度が見えて嬉しくは無いかも。赤いトランスは15Vなので電圧高すぎて不可。

電源平滑C　h25mmを仮置きしているが、実際はh20mmじゃ無いと入らない。

トランジスタ/放熱器は7805の仮置き、本来は上蓋に触れそうなくらい高い。

前面パネルは予備で作っていた物の手直し、手持ちスイッチ/VRつまみでまかなえた。

（フォーマット決めてるおかげ、外観は変わり映えがしないけど）

上蓋は図面にあるHEN110412の半分の深さの物（HEN110212用）でないと

基板の上は見えないし、側面穴あきパネルの面積＝吸気が不足するのか？？

コの字型の蓋なので熱気溜りになりそう。＞組んで発熱見ないと分からない。

20131120

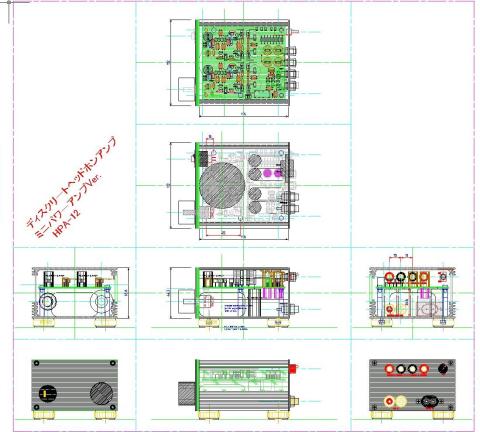

二階建て構造で、トランスの磁束で干渉おきてハムノイズ乗ると

せっかく頒布して頂いたたかじんさんに面目が立たないので、平屋構造に宗旨替え^^;

・ケースHEN110612BからHEN110620へ

・コンデンサ類は全て上面に置ける。

・空間/左のパンチングメタルの面積広がりエアフローは改善するはず。

・右のアクリル板（ガラスエッジ）からディスクリ構成がよく見える。

　＞最終段1列、直後のデカップリング（KZ 1000uF/25V）は炙られ気味。

　　おー、センターライン前がアンプ部、後が電源部と綺麗に二分されてるｗ

・トランスは15VAあれば十分そうなので81564RS（φ60ｘh31mm）のまま

　＞多少無理すれば30VA（φ70ｘh32mm＝ﾋﾟﾝｸ線、次の容量はここまで飛ぶ）も可

デスクトップでは20cmの奥行きは持て余す事になるけれど、初ディスクリ無理は出来ない。
