電源電圧調整回路用に購入しました。

今回入手したのは右側の1個だけです。

こちらのスペックは簡単に以下の通りです。

出力電圧は1.2V～37Vまで
出力電流は1.5Aです。
普通に3.3Vを作るためには5V程度有れば充分です。
今回は、以下の回路に使用します。

今回はヒートシンク(手持ち)と合わせて使用します。

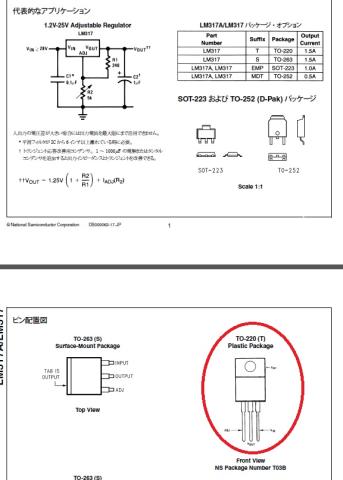

LM317Tの電気的特性とピンアサインは以下の通りです。



******　修正・追加　*****
2013/10/21 20:29　回路図を修正しました。･･･基準電圧部の抵抗を240Ωから120Ωに変更する事で要求する性能を満足する事が出来るようになりました。

  • 購入金額

    63円

  • 購入日

    2013年10月19日

  • 購入場所

    サトー電気町田店

17人がこのレビューをCOOLしました！

コメント (2)

  • notokenさん

    2013/10/20

    可変レギュレータですね。金属製のケースにつける場合、ヒートシンクを購入せずにケースに直付けする方がいいかもです。(放熱板はでかい方がいい)

  • CLWさん

    2013/10/20

    notokenさんこんばんは!!
    仰るとおりですが、Voutがヒートシンク側になるので絶縁がめんどくさいので今回はそれぞれ放熱板を取付ます。・・・使用する時間も流す電流も少ないですから(^^ゞ
