良質なスイッチングACアダプタ

秋月のGF65I-US1250(12V5A)

http://203.183.174.79/catalog/g/gM-00510/
ノイズフィルター搭載およびリーケージフラックス対策がなされているため、

そのままでも十分良質なACアダプタ。



トランス電源ほぼ壊滅の現在

某巨大掲示板D級アンプその他該当スレでは(12Vでは)定番の電源





うちの自作アンプは全部これで動きます。



ただし、やっぱり自作のトロイダルトランス使った安定化電源の方が

音質は一枚上手。



  • 購入金額

    1,700円

  • 購入日

    2011年頃

  • 購入場所

    秋月電子通商

6人がこのレビューをCOOLしました!

コメント (4)

  • CR-Xさん

    2013/03/30

    ここからは改造ネタ(某巨大掲示板&先人のblogが元ネタ)

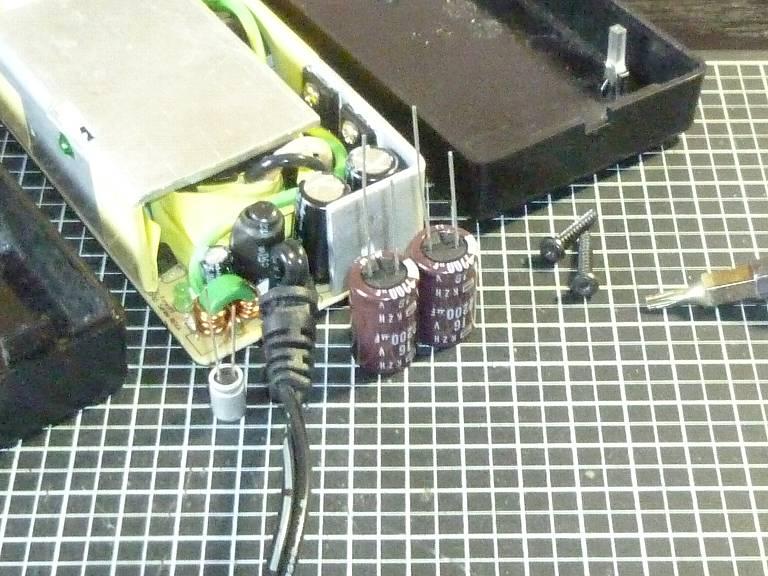

    使用されているコンデンサ(大2個、小1個)を
    より低ESRのコンデンサに強化するとさらに良くなる。

    注意点
    ・低ESRかつ容量UP
    ・筐体にちゃんと収まる大きさ
    ・狭い筐体で熱がこもるのでなるべく長寿命タイプ
    をあまり高価でなくかつ入手性の良い物(店)を見つけること。

    ※電源の改造なので、自信の無い人はやめておく事、
     やる場合でも全ては自己責任で行ってください。
  • CR-Xさん

    2013/03/30

    私が1年ほど前に改造用コンデンサを見繕ったときのメモ

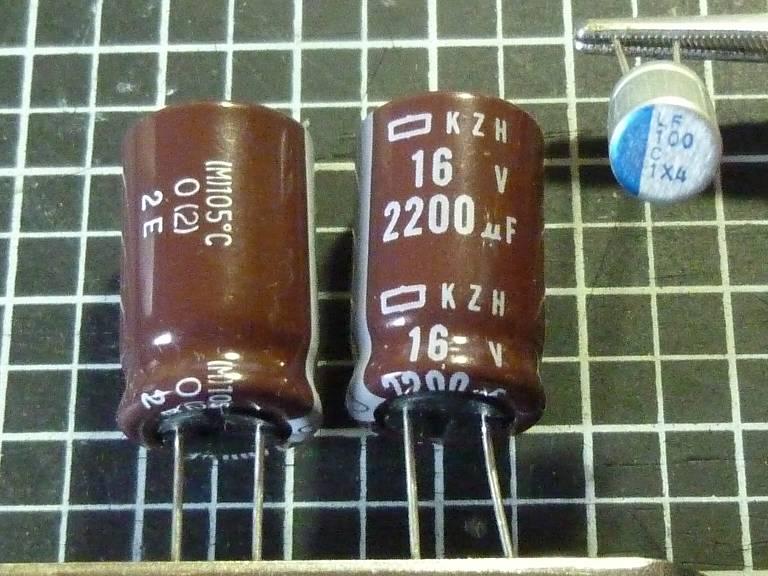

    (大:日ケミ KZH 16V 2200uF x2個、
     小:ニチコン LF 16V 100uF x1個
     他の買い物ついでで入手可能な物を確保済み)
    以下、長いので興味ある方のみ、どうぞ。

    ------------------------------------------------
    ○GF65I-US1250製品のデフォルト
    ・大×2個
     ルビコンYXG 25V 1000uF 35mΩ(12.5Φ 高さ20)
      5000時間の長寿命タイプ

    ・小×1個
     ルビコンYXF 25V 100uF 400mΩ(6.3Φ 高さ11)
      5000時間の長寿命タイプ
    ------------------------------------------------
    ○交換候補
    ・大×2個
     日ケミ KZH 16V 2200uF 17mΩ(12.5Φ 高さ20)
      長寿命タイプOK
     ニチコン HZ 16V 1500uF 7mΩ(サイズOK)
      長寿命タイプ△
     ルビコンMCZ 16V 1500uF (サイズOK)
      2000時間タイプ×
     ルビコンMCZ 16V 1800uF (高さ25×)
      2000時間タイプ×
     ニチコン HZ 16V 1000uF 10mΩ(10Φ 高さ16○)
      105℃ 2000時間タイプ△----------ビスパ \ 84
     日ケミ EKZE 16V 2200uF 18mΩ(12.5Φ 高さ25×)
      5000時間の長寿命タイプOK-------マルツ \210
     日ケミ EKZH 16V 1800uF 17mΩ(12.5Φ 高さ20○)
      6000時間の長寿命タイプOK-------マルツ \147◎
     日ケミ KZE 16V 1500uF 21mΩ(12.5Φ 高さ20○)
      5000時間の長寿命タイプOK
     日ケミ KZH 16V 2200uF 17mΩ(12.5Φ 高さ20○)
      5000時間の長寿命タイプOK-------ビスパ \189◎
      (大容量・その他OK)→入手済み
     Pana EEU-FR 16V 2200uF 18mΩ(12.5Φ 高さ20○)
      10000時間---------------------ビスパ \189◎

    ・小×1個
     三洋 SEPC 16V 100uF 10mΩ
      2000時間タイプ△----------------千石 \200◎
     (低い温度では湿式の電解コンより信頼性が高いと思うので
      これでよいことにする。by某blog)
     日ケミ KZE 50V 100uF 74mΩ△( 8Φ 高さ11.5△)
      2000時間タイプ△----------------ビスパ \52◎
     日ケミ KZH 35V 100uF 110mΩ△(6.3Φ 高さ11○)
      5000時間の長寿命タイプOK-------ビスパ \68◎
     日ケミ EKZH 16V 100uF 240mΩ×( 5Φ 高さ11○)
      5000時間の長寿命タイプOK-------マルツ \42
     ルビコンZLH 35V 100uF 94mΩ△(6.3Φ 高さ11○)
      6000時間の長寿命タイプOK-------秋月  \20◎
     ルビコン YK 25V 100uF mΩ×( 5Φ 高さ11○)
      2000時間タイプ△----------------秋月  \10
     ニチコン LF 16V 100uF 24mΩ○(6.3Φ 高さ10.5○)
      105℃ 2000時間タイプ△----------共立  \90◎
      (低ESR、固体コンなので寿命妥協)→入手済み
     東信 UTWE 25V 100uF mΩ△(6.3Φ 高さ11○)
      105℃ 2000時間タイプ△----------共立  \26
  • CR-Xさん

    2013/03/30

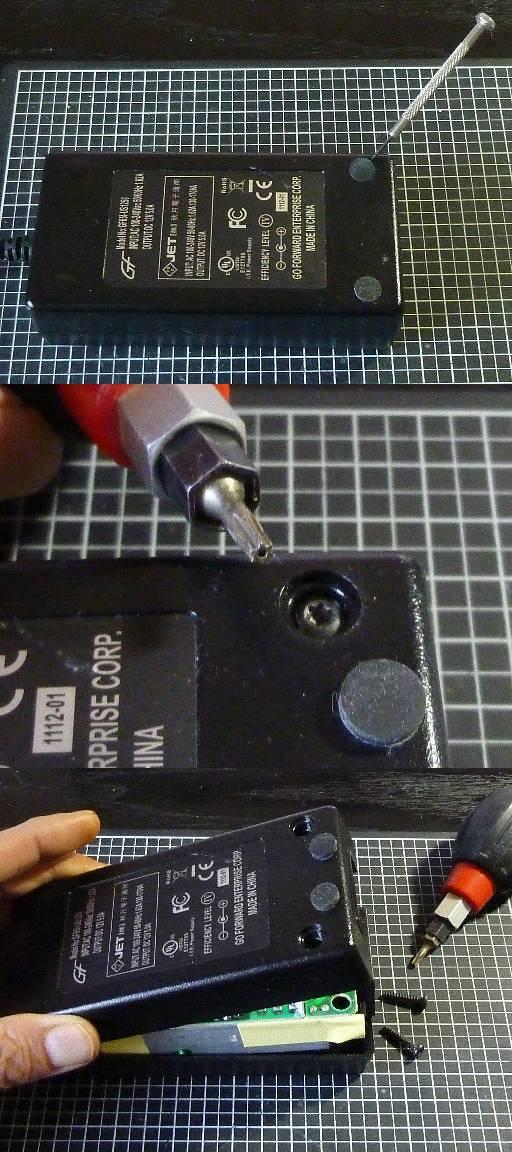

    壊しても泣かない人向け

    上 底面のゴム足2個(粘着材で付いている)を剥がす

    中 その中のトルクスビスT-10を外す

    下 DCout側に爪が付いているのでACin側から
      筐体をめくるように殻割する

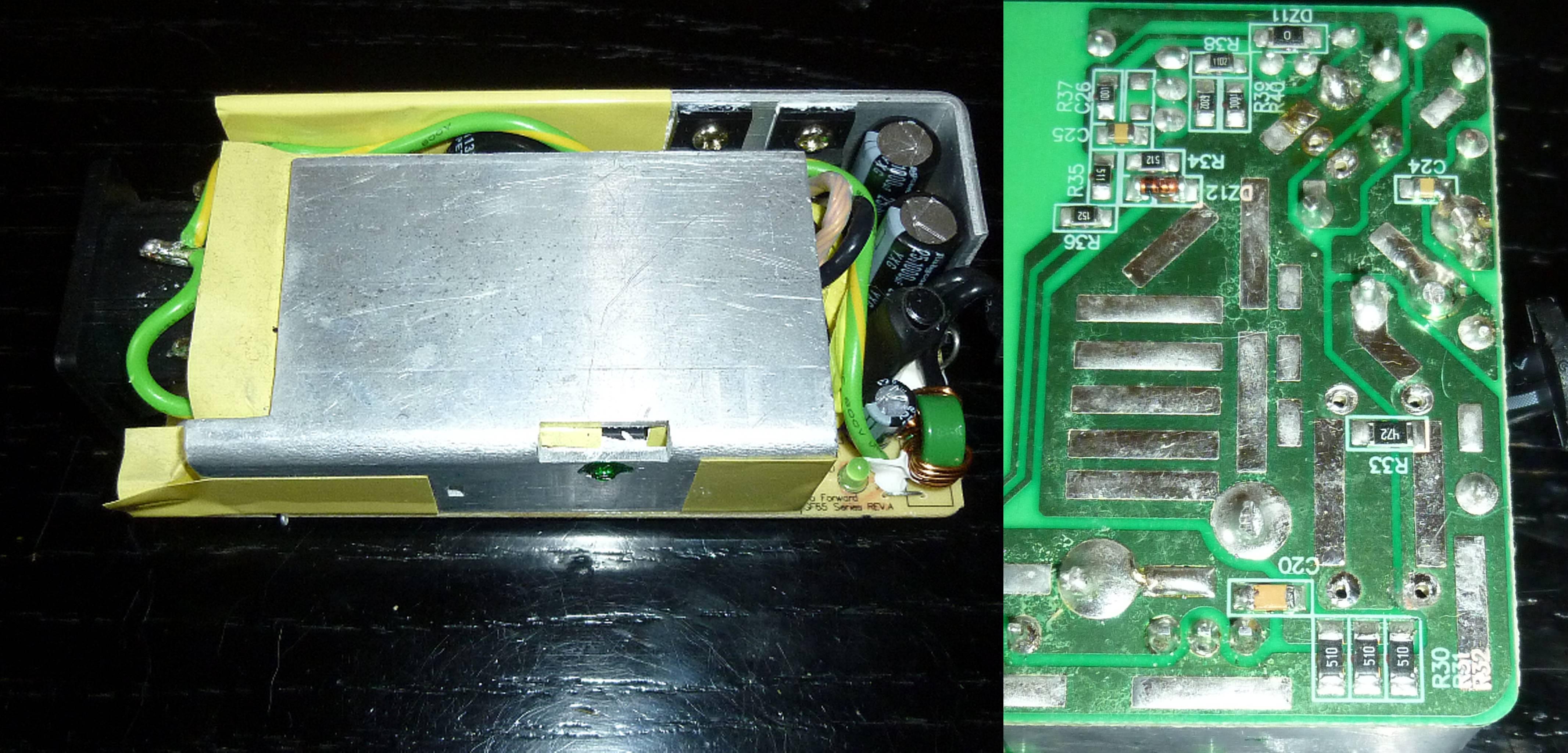

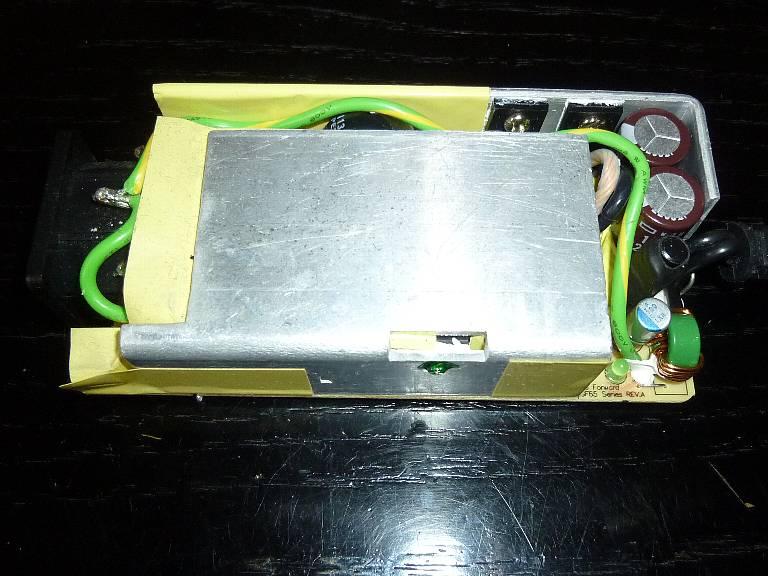

    選んだコンデンサ大はギリギリ納まるサイズ
