エルミタ的「一点突破」を見て決定しました。
http://www.gdm.or.jp/review/cooler/scythe/mine2/index_01....
・型番：SCMN-2000
・サイズ：130×143×H160mm（全体寸法）
・重量：1150g
・ヒートパイプ：φ6mm×8本
・放熱フィン：アルミニウム製
・ファン：140×140×25mm 「風丸2」
・回転数：
650±250～1700rpm±10%（PWM最大帯域）
500±250～1200rpm±10%（PWM最小帯域）
500±250～1700rpm±10%（VR）
・騒音値
12.4～36.4dBA（PWM最大帯域）
9.6～23.2dBA（PWM最小帯域）
9.6～36.4dBA（VR）
・風量
35.36～92.4CFM（PWM最大帯域）
27.2～65.2CFM（PWM最小帯域）
27.2～92.4CFM（VR）
・コネクタ：4pin
・対応：Intel LGA1366/1156/775、AMD Socket AM3/AM2+/AM2
搭載ファンは140mmオリジナル「風丸2」
ケーブルが２０ｃｍでオリジナル「風丸2」は６０ｃｍ
付属の風丸2はCPUファンとして、小売販売の風丸2はケースファンとして、
性能は全く同じ
****************************************************************
初めての自作PCのケースがGIGABYTE GZ-X1 ブラック (GZ-X1BPD-100)でしたのでCPUラジエター
の限度が１５０ｍｍ高でしたが「coneco.netの体験レビュー」ANTEC Three Hundred Twoになった
のとIvy Bridge Core i5-3570K になったのでICEEDGE 400 XTに手持ちのファンを乗せ代え
試行錯誤した結果、５８度は割れず、この際、引退してもらってThree Hundred Twoにもなったので
大き目の気になるラジエターはCNPS9900 MAX、Silver Arrow有りましたが、手持ちのファンが
幾つか有るのでこれらの構成で少し安く冷却力強化できる、現在、販売されている
CPUラジエターで冷却力を考慮して格安に手に入る物を検索をかけました結果
送料込みで3000円で 「峰２」を見つけたので購入いたしました。

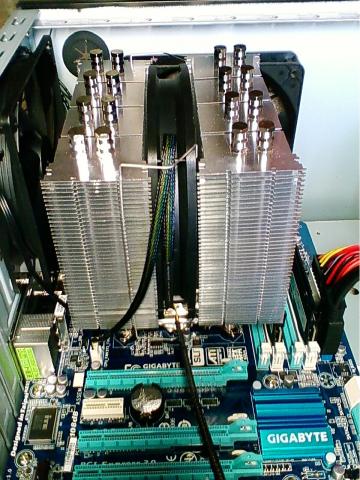

存在感タップリ
ファーストインプレッション
今まで使用したケースが小さいので大きく見える。ICEEDGE 400 XT が２個程の大きさ デカイ 重い
フィンは薄めなので皆さん手を切ってしまうのでしょうか？
ラジエターの上に突き出した8本のヒートパイプエンドが目を引きます。
ミッドシップ構造のラジエター、ハイエンドクーラーはこの手が多いですが２５ｍｍ厚以上の
ファンは 風丸2の代わりには換装不可能。（２５ｍｍ厚以上のファンなんか持っていないので）
スペースが許せば３個ファン搭載可能（そんな物は無いですが）

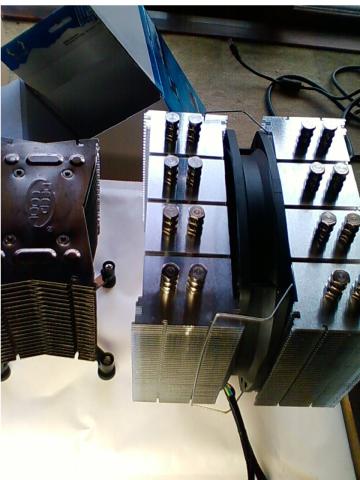

ICEEDGE 400 XTとの比較
取り付け
ANTEC Three Hundred Twoにはかなり大き目のバックスペースが在りこの1kgオーバーラジエターの
バックプレートも、最初にセロテープで固定し4本のネジを通し、またネジをセロテープで仮留め
クーラーをCPUに乗せゆっくりとネジを締めていけば時間も掛からず簡単に取り付けが出来ました。
フィンなどで手を切る恐れが有るので取り付けの場合、軍手か手袋を使用したほうが良い。
バックプレートのネジ穴部分にはクッションゴムが装備され、M/B接地面には絶縁シールが貼られて
いますが、他のブランドのバックプレートの様にCPU直下がくり貫かれていないので熱が篭る
のではないかと思われる。
付属グリスは使用せず今回は少しでもCPU温度を下げたいので別途に購入したCOOL SILVER3.5を使用。
付属のファン取り付け金具は風丸2の取り付け穴が１２０ｍｍファンピッチなので１２０ｍｍ用
しかも1組だけ、ファンを増設する場合は別途必要か工夫が必要。
峰２設置後、リアケースファンとのスペースは約２０ｍｍクラブサンドイッチは出来ません。
２０ｍｍ厚以下のファンを使っても排気のリアファンに近すぎるので余り意味が無いでしょう。
干渉
CPU接地面からフィンまで４８ｍｍ在るので他のヒートシンクとの干渉はほぼ有りませんでした。
増設スロットルへの干渉はGA-Z77MX-D3Hでは在りませんでしたがCPU中心から７２ｍｍはある
M/Bには装着可能
F3-12800CL9D-8GBSR2など普通のヒートスプレッタメモリは干渉は有りませんがオーバークロック
モデルや１４０ｍｍプッシュファンを増設する場合は干渉あり。
実際120mmファンを増設した場合F3-12800CL9D-8GBSR2の上に乗った様になります。
前回のGZ-X1BPD-100おり手に入れた１４０ｍｍファンがSilverStone SST-AP141、Aerocool Shark
DEEP14cm、DEEPCOOL UF140 １２０ｍｍファンENERMAX UCTB12P、REEVEN COLD WING12 PWM
TITAN KUKRI FAN １２０ｍｍそして付属の風丸2を入れ替え ANTEC Three Hundred Twoの3つの
５．２５インチを潰し、吸気ファン→CPU第一ファン→CPU第二ファン→排気ファンを一直線上に
なる様なエアーフローを試してみました。
峰２には奥行き上２５ｍｍ厚のファンが２個しか装着できません。
SST-AP141、Shark Fanは丁度２chのDT4100 が在るので省エネルギー対策として5Vからのコントロール
DT4100 ファンコントローラに触ってもPC内と同じ位なので長期使用可能。
PCエアーフローも正圧でチリ対策も結構良い、室温27度でのアイドル時２４～３４度を推移から
負荷時 ５１～５８度を推移に変化しOCCT4.0、Prime95終了後30秒もたたない内にアイドル時の
CORE温度に戻ります。
OCCT4.0途中
Prime95途中
Prime95を実行中に気がついた面白い現象はCPU全CORE温度が徐々に下がって５０度前半を推移。
KUKRI FANだけをM/B PCUファンコネクターにつないでいるので負荷時でも１１００ｒｐｍから一気に
２３５０ｒｐｍに上がっていきますが他のファンの回転数が変動も無し

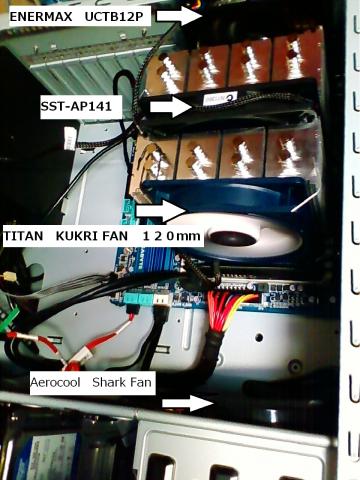

エアーフローライン
このエアーフローラインで風丸２を使用しないのは贅沢かもしれませんがこれが今のところ
ベストだと思われます。
Core i5-3570Kでこれ以上の冷却を望むならば他の方が言われているように
殻割りプラスCoollaboratory LIQUID Proになるのではないでしょうか。
-
購入金額
2,500円
-
購入日
2012年06月頃
-
購入場所
Amazon
なばえもんさん
2012/07/05
インディアンヘッドさん
2012/07/05
ケースも大きくなってIvyのK付を買ったもんだから・・・
Sandayだとファンを変えたらICEEDGE 400 XTでも良くて
ケース、CPU合わせて3個のファンで５０度を超えなかったのに。
なばえもんさんの Core i7 3770Tも結構熱そうですね。
なばえもんさん
2012/07/06
3770Tでこの夏の暑さを乗り切れるといいのですが。
Nao-Rさん
2012/07/06
ヒートパイプが8本、こりゃ効果が高いわ
メモリ増設するには、一端クーラーを外してからですね
ノーマルな高さのメモリなら干渉無し？
インディアンヘッドさん
2012/07/07
＞ヒートパイプが8本、こりゃ効果が高いわ
ヒートパイプが多ければ冷えそうですが、そうでもないです。
MegahalemsやNH-D14は6本ですから、やはりどこかクーラーの精度や効果
違ってくるのだと思います。
ずいぶん昔に読んだ物によると、フィンの素材やフィンピッチの差によって
放熱が変わって来るのでファンやエアーフロー重要になると・・・・
＞メモリ増設するには・・・・
CPU寄りのメモリスロットル４と３に挿せばクーラーを外さなくてもどうにか
スロットル１，２に増設できます。ただしメモリ交換はクーラーを外して
ケースのCPU裏スペースがあれば、そんなに時間は掛からないと思います。
Nao-Rさん
2012/07/07
なので少ないよりは多い方が～ と ＾＾；←単純な
フィン形状や間隔、使用するファン、ケースも含めた
エアフロー等々色々と面倒なお話ですね～ ww
