もらったあと動作確認のために電源を入れてもつかなかったので
分解してみたところ
少し燃えていたような痕跡がありそれが原因だと思います。
外観

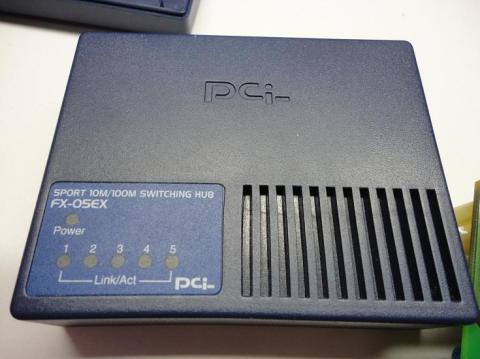

上

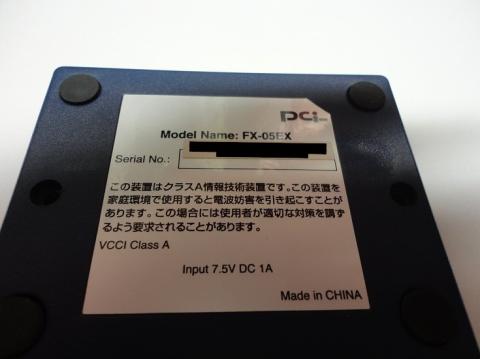

下

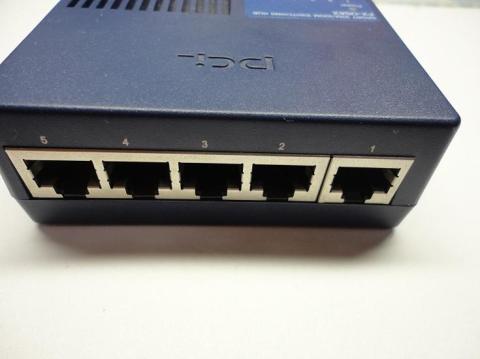

後ろ

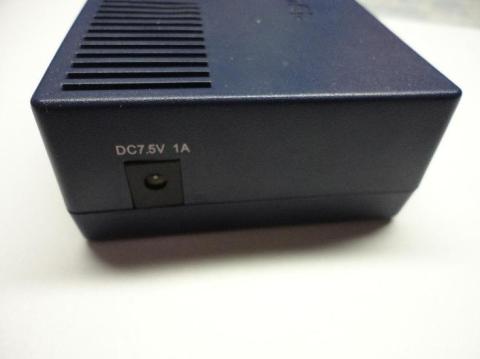

右
という風になっております。
製品仕様
・型番 FX-05EX
・アクセス方法 CSMA/CD 10/100Mbps
・対応標準 IEEE802.3 10Base-T、IEEE802.3u 100Base-TX IEEE802.3x フローコントロール
・対応メディア UTP/STPケーブル 100Mbps：カテゴリ5以上 10Mbps：カテゴリ3以上
・ポート数 10/100BASE-TX×5（全ポートAutoMDI/X機能対応）RJ-45コネクタ
・設定方法 AutoNegotiation
・LED 表示 Power 、Link/Act
・ネットワークブリッジ機能 フィルタリング、フォワーディング、アドレス学習
・スイッチ処理方式 ストア&フォワード
・フローコントロール 全二重時IEEE802.3x、半二重時バックプレッシャー
・入力電源 DC7.5V 1A
・消費電力 最大4.5W
・動作温度 0 ～40 ℃
・動作湿度 35 ～85 ％（結露しないこと）
・寸法(W×H×D) 87(W)×32(H)×70(D)mm
・重量 116g
・EMI VCCI Class A
・パッケージ内容 本体・ACアダプタ・ショートコード・ ユーザーズマニュアルマグネット（本体付
属）・ゴム足
公式HPから抜粋
今回壊れた場所を特定するために分解してみました。

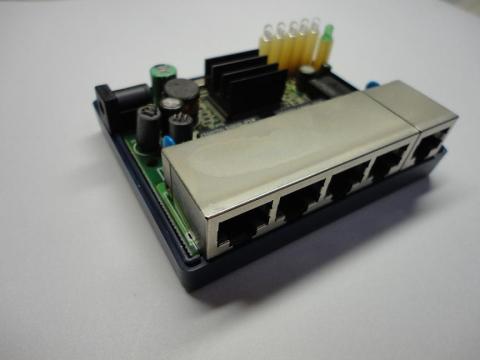

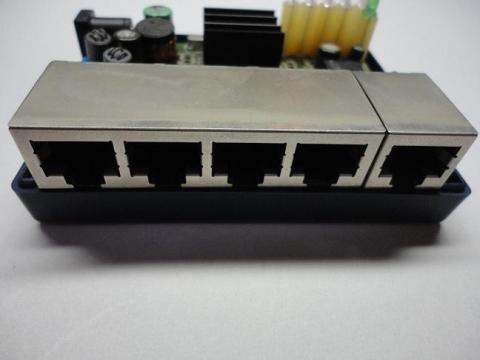

open
open

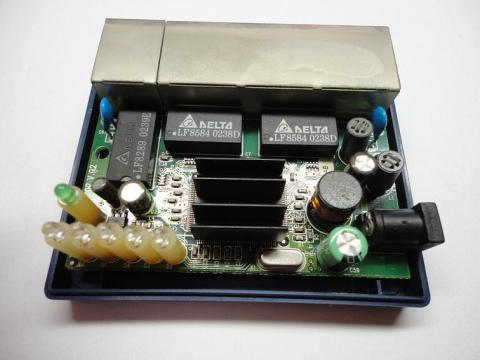

表面
]

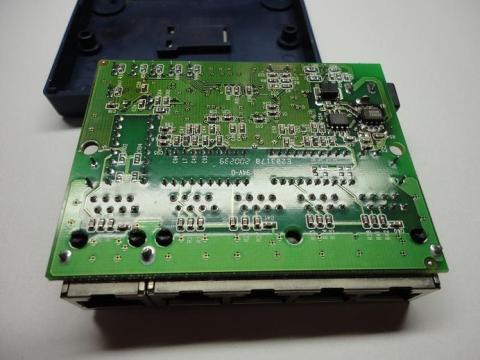

裏面

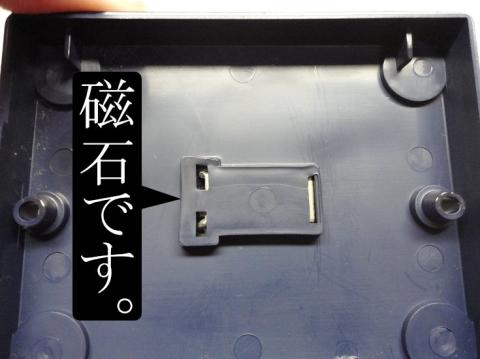

ケースの工夫。

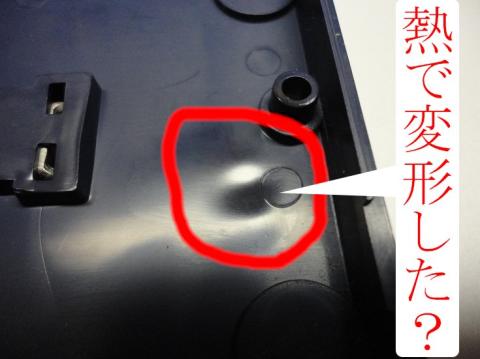

ケースが異変（内側）

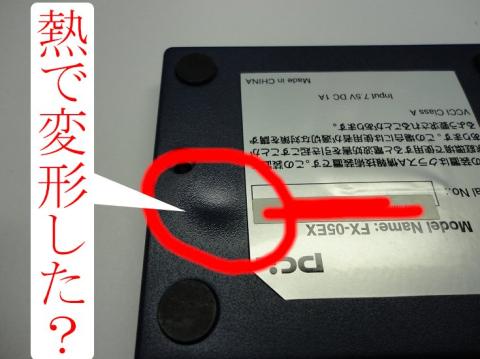

ケースが異変（外側）

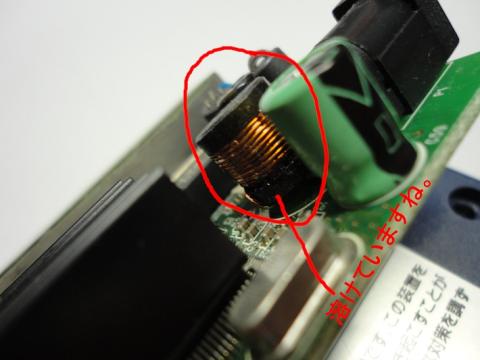

基板の異変１

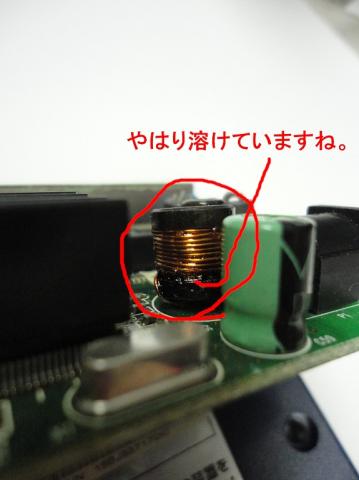

基板の異変２

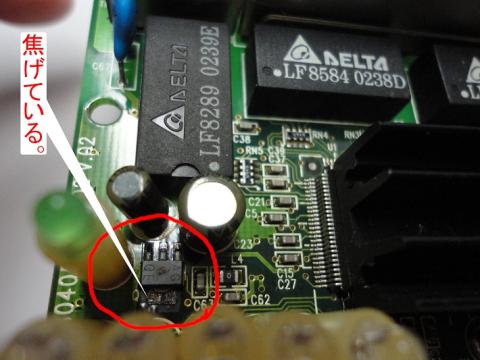

FETが燃えている！

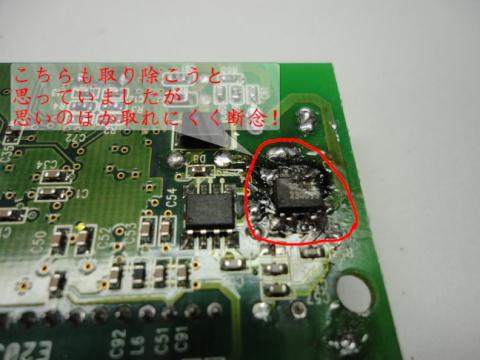

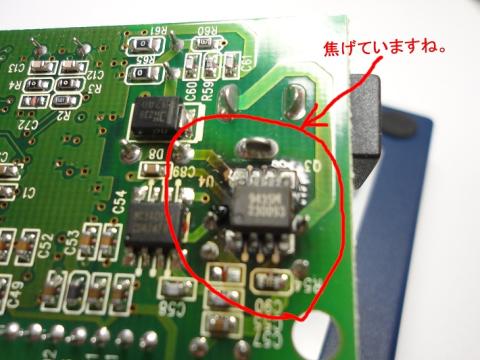

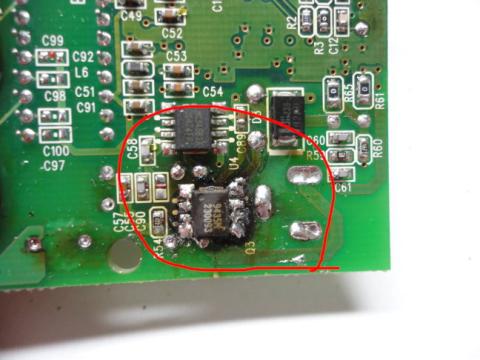

チップが燃えている
と、このような現状になっております。
ちなみに製品仕様を見るために
yahooで検索したらとあるサイトに僕と同じく燃えている人がいましたね
この製品は危険だとおもいます。
本当にこのような製品は世の中に出てはいけないと思いますね。
マグネットのおかげで金属のところに引っ付いてくれてとても
いい。
燃える（場合によってはケースが凄くゆがむ場合もある。）
1Gbpsに対応していない。
2012/01/22-17:14追記

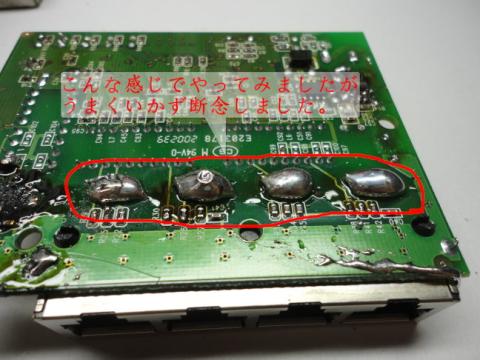

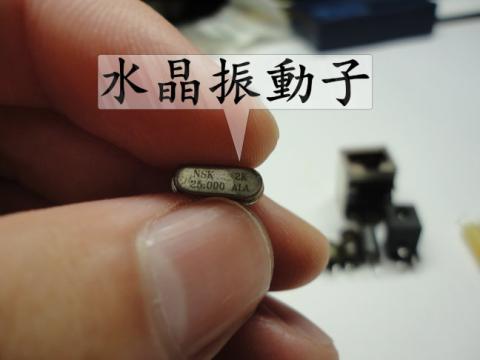

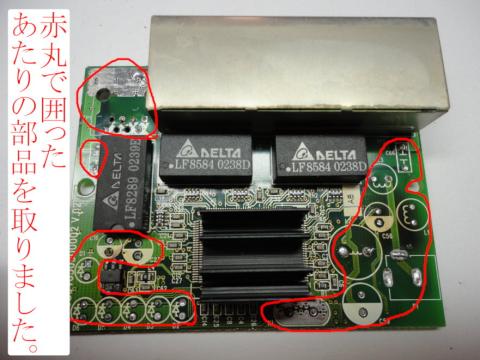

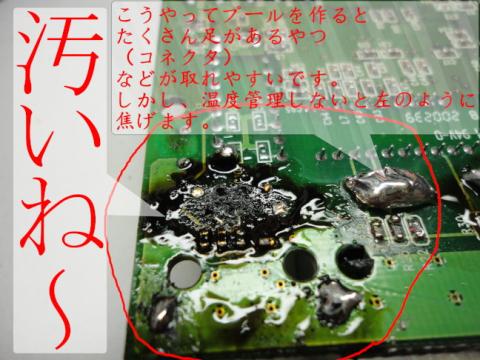

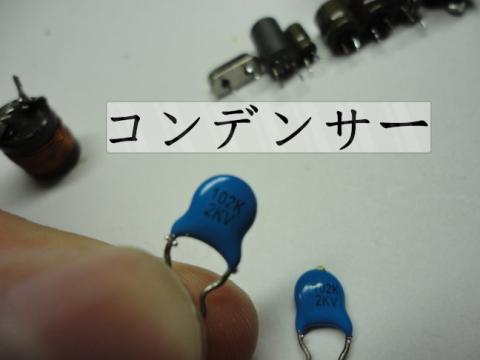

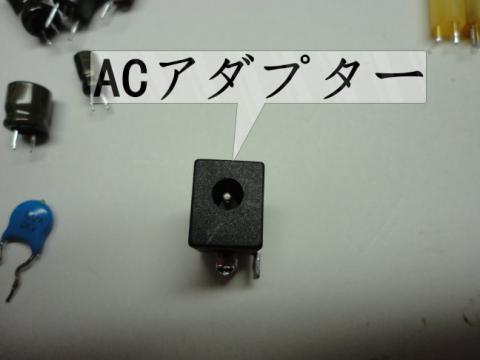

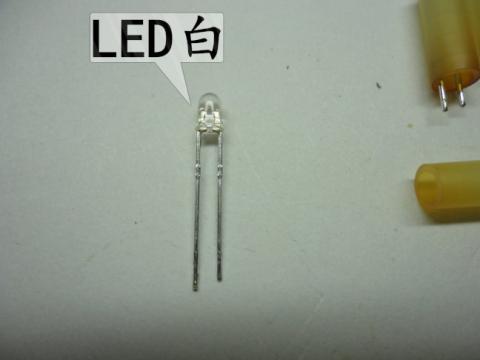

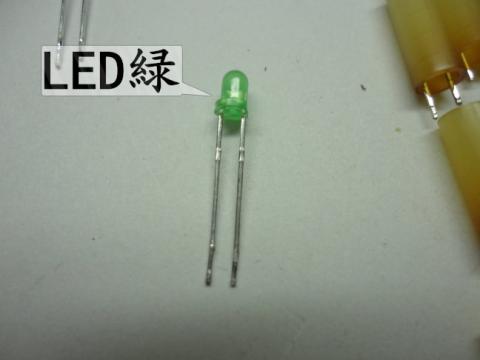

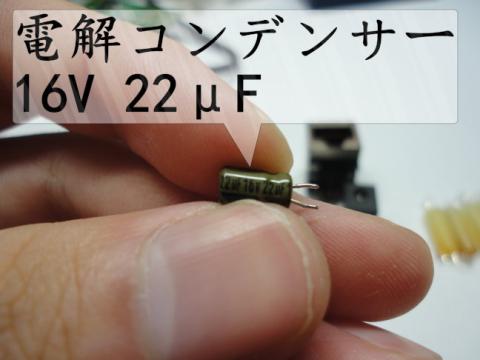

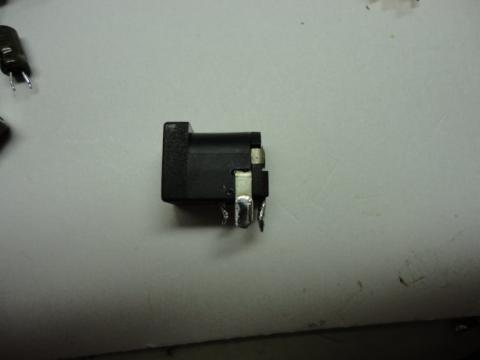

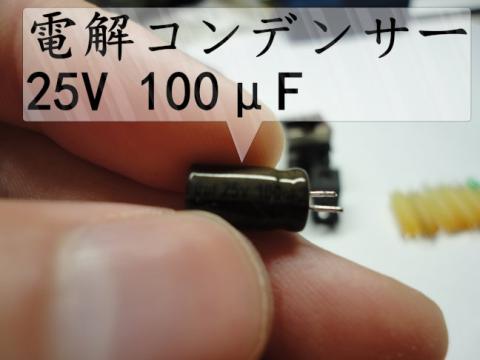

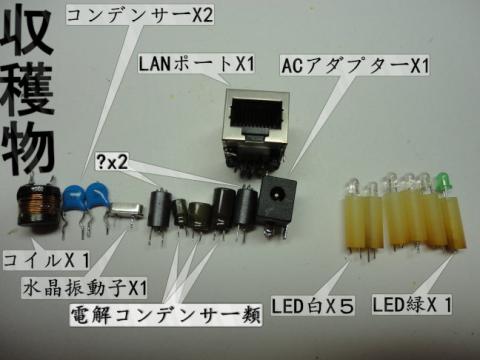

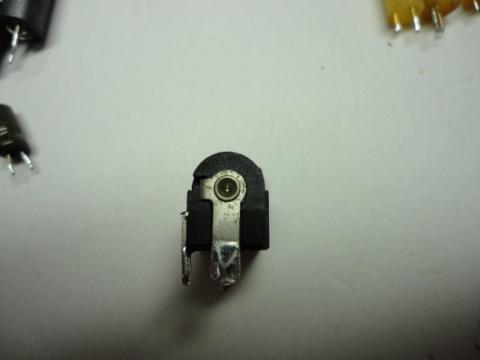

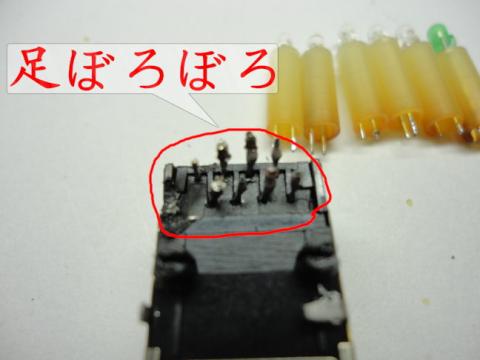

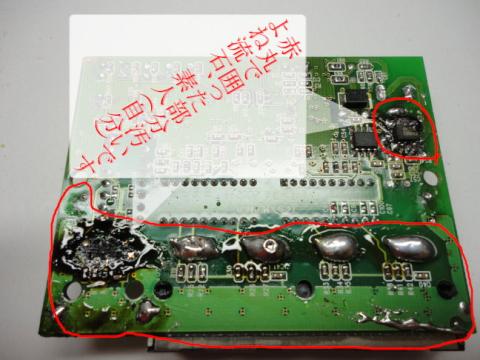

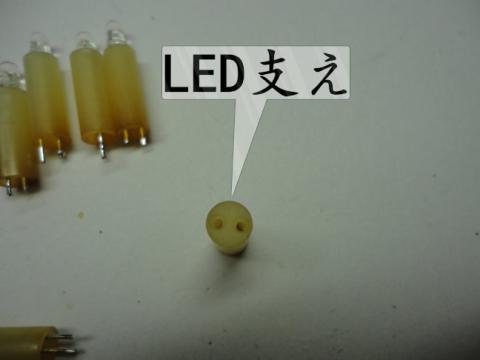

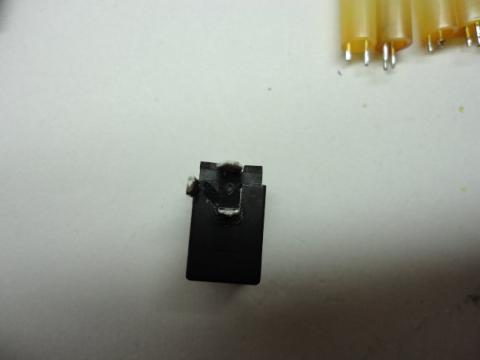

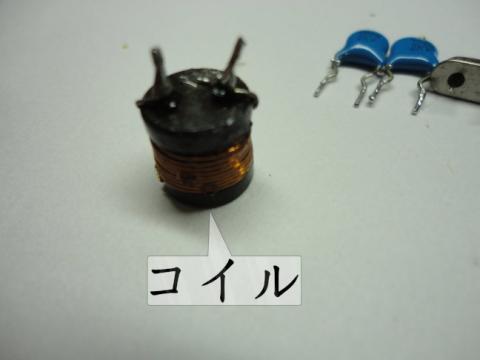

部品取りしてみた。
閲覧ありがとうございます。
また何かあったり気付いたりしたら更新します。
-
購入金額
0円
-
購入日
不明
-
購入場所
れいんさん
2012/01/21
プラネックス製品で
他のような製品が同じように発熱して使えなくなった経験があります。
それ以来プラネックス製品は
なるたけ避けてます。
yasuさん
2012/01/21
コメントありがとうござます。
僕も同じくそう思いますね。
一回いやなことがあったら普通２度と買おうなんて思いませんね。
いぐなっちさん
2012/01/21
発振してしまったのか、ラッチアップしたのか・・・気持ち悪い焦げ方です。
tomoさん
2012/01/21
スイッチは安いこともあってプラネックス製品を
多く所持しているのですが、考えてしまいますね。
yasuさん
2012/01/21
コメントありがとうございます。
まず、こげる自体ありえませんね。
yasuさん
2012/01/21
コメントありがとうございます。
注意したほうがいいかもしれませんね。
TakOnuさん
2012/01/22
使用中に燃えるとかでなくてよかったですね。
使った事無いですが、プラネックス製品……。
要注意と頭に叩きこんでおきます。
yasuさん
2012/01/22
コメントありがとうございます。
＞使用中に燃えるとかでなくてよかったですね。
僕の家で燃えたわけではありませんね。
＞要注意と頭に叩きこんでおきます。
そうですね、そのほうが絶対にいいでしょう
長期間使うHUBとかルーターまたは無線LANの子機なども
注意したほうが良いでしょう。
ふっけんさん
2012/01/26

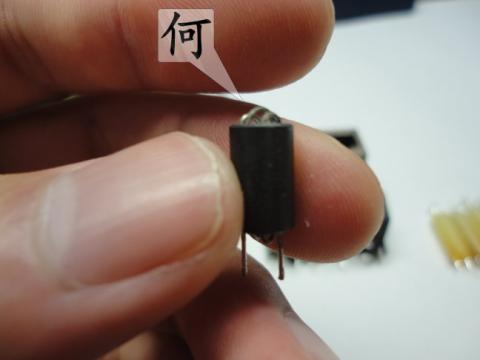

通信線から出る高周波ノイズや、反対に通信線からハブ側に侵入するノイズを除去するフィルタです。こればかりは電子工作でお世話になることは無いですね(^^;
yasuさん
2012/01/27
コメントありがとうございます。
なるほどそのためにあるのですね
勉強になりました。
