NJM4580より上品

新日本無線のオーディオ用オペアンプ「MUSESシリーズ」の廉価版です。MUSES8820はBJT入力で、姉妹品にFET入力のMUSES8920があります。

更新: 2016/12/30
音質

NJM4580よりも滑らか

聴感上はOPA2134に似ています。NJM4580と比べるともう少し音が滑らかになったような印象です。

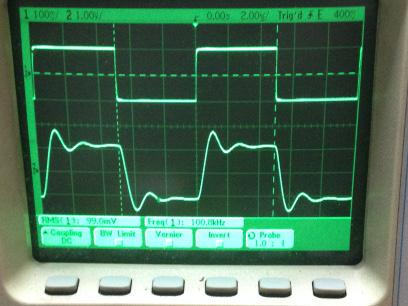

過渡応答(A=11 Vin=200mVp-p f=100kHz Rfb=10kΩ 位相補償なし 10:1プローブのみ接続 ガラエポユニバーサル基板)
過渡応答(A=11 Vin=200mVp-p f=100kHz Rfb=10kΩ 位相補償なし 10:1プローブのみ接続 ガラエポユニバーサル基板)



(12/30追記)15Ω負荷(セメント抵抗)時の過渡波形を以下に掲載します。

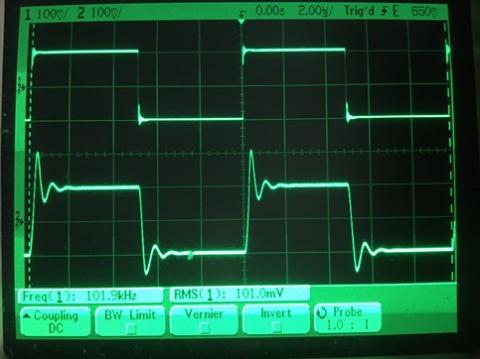

過渡応答(A=1 Vin=200mVp-p f=100kHz Rfb=0 位相補償なし Rl=15Ω ガラエポユニバーサル基板)
過渡応答(A=1 Vin=200mVp-p f=100kHz Rfb=0 位相補償なし Rl=15Ω ガラエポユニバーサル基板)

更新: 2016/06/18
使い勝手

cMoyには向かないが……

DIPの2回路品なので、オペアンプをとっかえひっかえするような用途にも最適です(このような用途にはICソケットを二重にすると便利です。金メッキの丸ピンソケットを推奨します)。ユニティゲイン安定です。



cMoyアンプ(9V電池)では十分な出力が得られず、歪が出ます。24V駆動では歪が出なくなりますが、ポータブルアンプに使うにはトランジスタや専用ICでバッファを組んだほうが良いでしょう。

更新: 2016/06/18
コストパフォーマンス

OPA2134より高め

値段はOPA2134より少し高めです。しかしオーディオアンプを設計したり、オペアンプを挿し替えたりするときには充分候補に入ります。

更新: 2016/06/18
発熱

発熱は少なめ

24VcMoy回路では、外気温31.4℃に対し36.8℃程度まで上昇しました。

更新: 2016/06/18
アンプ妨害耐性

無信号時は気になるかも

AD00031では電圧が足りないのですが、ノイズ源としてのiPhoneを筐体に接触させて実験したところ10.8mV程度出ました。無信号時には気になるかもしれません。

  • 購入金額

    520円

  • 購入日

    2015年頃

  • 購入場所

    共立電子
