職場でいらなくなったPCの液晶パネルだけもらったので、使い道が無いか調べていたとき、パネルを使って自作の液晶モニタが作れるキットを発見。
早速購入しました。金額はたぶん6000くらいだったと思います。これだけ出せば中古の液晶モニタが買えますが、自作するのが目的なので気にしない、気にしない。
■材料

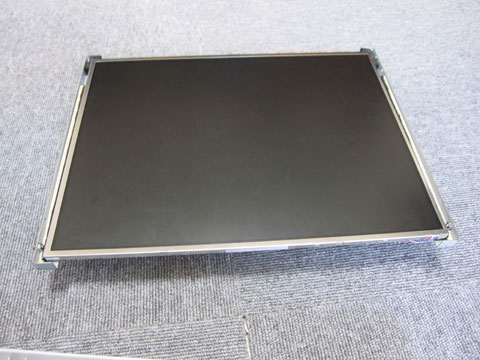

・液晶パネル：SHARP LQ150X1LHS5（もらい物 15インチ 1024x768）
・自作キット：aitendo B-100N（現在は廃盤です。）
・液晶のガワ：I/Oデータ LCD-A154VW（パネル割れでジャンクで100円で購入）
・その他端子や電子パーツ：秋月電子通商で通販調達
・黒いスプレー：ダイソーで購入
■モニタとして使えるか
液晶パネルと、メイン基板をつなげるケーブルが無かったので、液晶パネルの仕様書とメイン基板の説明書を照らし合わせながら、ケーブルを自作しました。

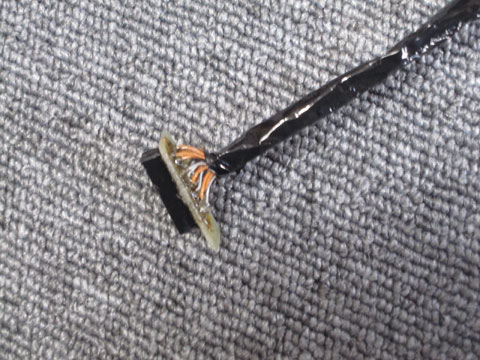

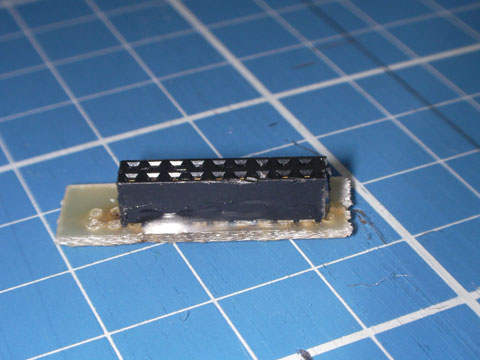

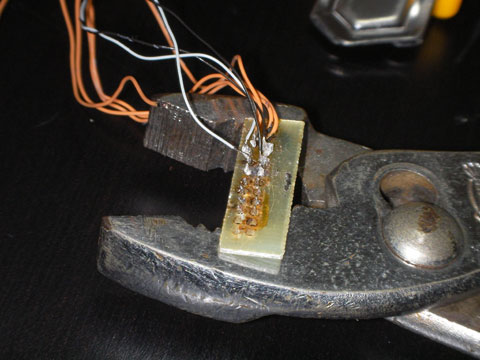

元のケーブルは液晶パネルに付いていたケーブルを使用し、メイン基板に接続する側にコネクタを半田づけします。ちょうど良いピッチのコネクタが2.5インチのIDE-HDDのコネクタだとわかったので、これまた職場に落ちてたソレを流用しました。

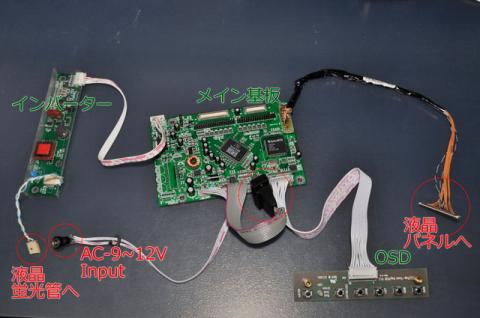

そして完成したケーブル、インバーター、OSD、D-SUB、電源を接続し
いざ電源ON

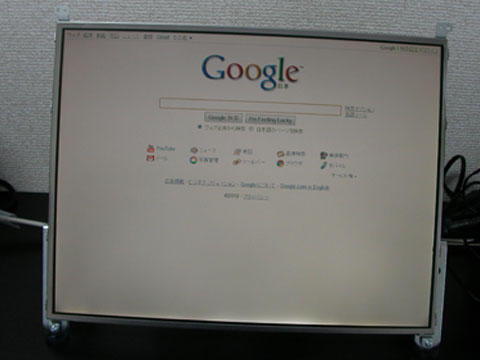

写りました！
■ガワを作る

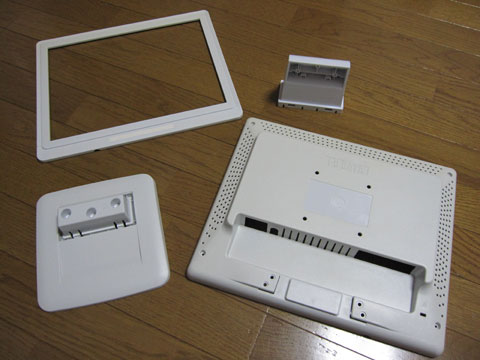

ジャンクの液晶モニタのガワだけ使います。
なので分解。

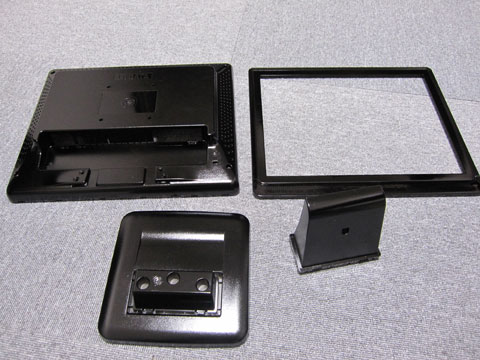

色を真っ黒に塗りました。
ベランダが黒くなり嫁にしかられましたw
■パネルを埋め込む
ステイとパネルにサイズ差があったので、クッションシールと割り箸で埋めました。

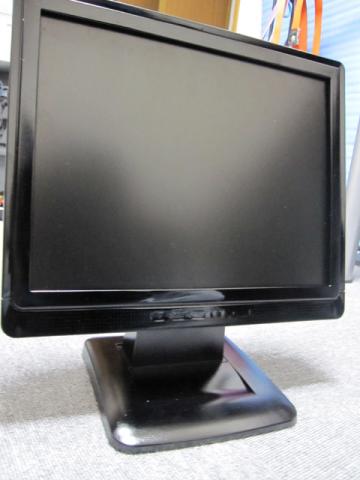

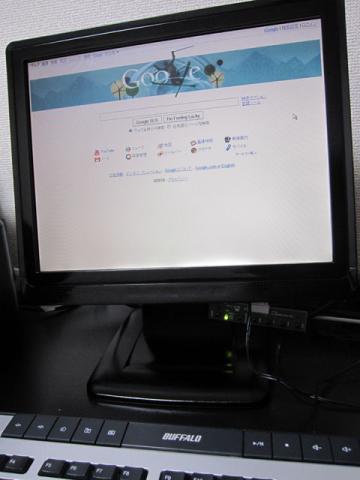

コネクタ類を適当にガワから出して完成！
■後記
完成したモニタは、もちろん使っていませんｗ
モニタとしてつかうことが目的では無く、作ることが目的だったのですｗ
お金もかかりましたが、当時は楽しい暇つぶしになりました。
現在も最新のキットが売っていますので、興味のある方は是非ググって探してみてください。
-
購入金額
6,000円
-
購入日
2005年頃
-
購入場所
aitendo
