DG865SSCK以来の Intel マザー, そして２回目のH67マザーになります。

まだ動作確認していないのですが、B2ステッピング品なので SATA2は使用せずSATA3のみ使用することになりそうです。

仕様

Intel H67 チップセット 1155プラットフォームマザーボード

AA Revision G10212-203 で、B2ステッピング搭載の比較的初期バージョンで、

出荷時のBIOS Revision は BLH6710H.86A.0062です。

使用されている H67チップセットはB2ステッピング,S-SPEC SLH82で、

SATA2 I/Fが徐々に死んでいく ハードエラッタが存在します。

CPU

 95W以下の1155プラットフォーム

 G10212-203 は、Ivy Bridge PentiumG,CeleronG,i3,5,i7 非対応 (G10212-206以降サポート)。

 BIOSは 0105以降でないと、SandyBridgeでもいろいろ問題がでます。

 BIOSバージョンアップ用に Pentium G870, Celeron G555 などを用意しないとだめかもしれません。

メモリ

 DDR3-1333, 1066　の 4スロットで最大 32GBまで実装可

I/F

 eSATA x1

 HDMI

 DVI-I (DVI-A接続で アナログRGB OK)

 5ポート オーディオアナログ入出力 (CODEC ALC892)

 S/PDIF optical output (内部に S/PDIF output headerあり)

 LAN (Intel 82579V, GbE)

 USB3.0 (NEC μPD720200, バックパネル 2ポート)

 USB2.0 (H67, バックパネル6ポート, オンボード8ポート)

 SATA 6.0 Gbps (2ポート)

 SATA 3.0 Gbps (2ポート + 内部eSATA １ポート)

B2ステッピングのハードエラッタのため、

SATA 3.0Gps側の eSATAは使用できません。

SATA RAIDについては、RAID 0,1 しかできません。

電源

 ATX 24pin +4ピン

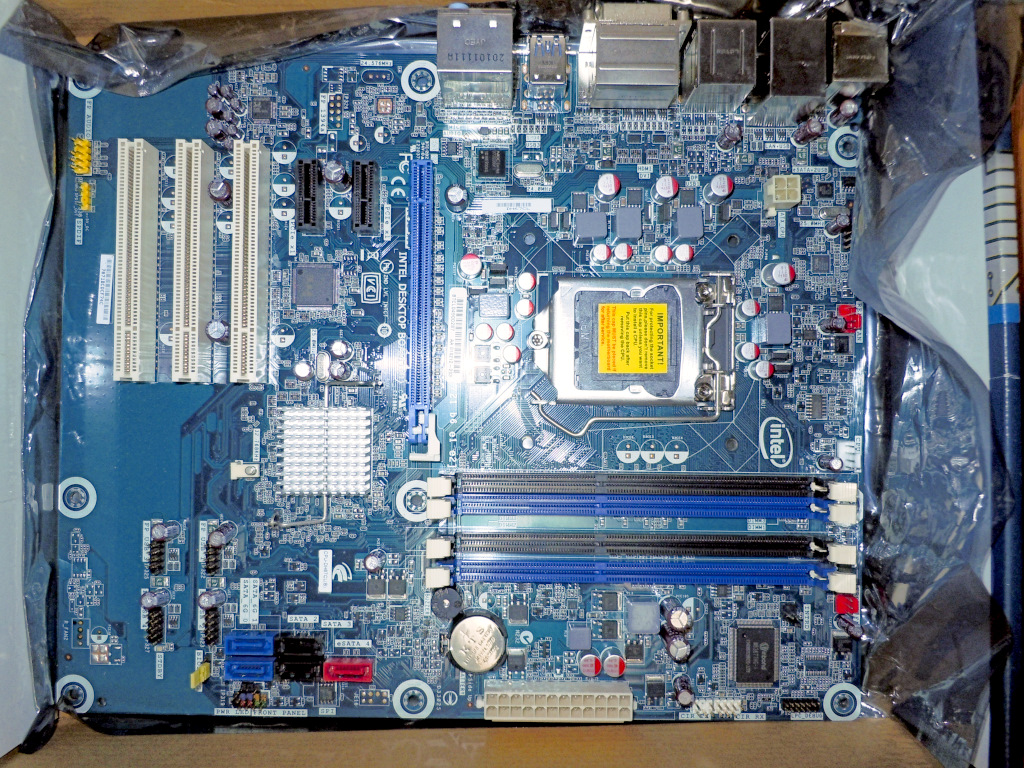

外観
