これはCPUのアップデート、SSDの速さを活かせるRAIDの組めるSATAポート数、安定したLAN環境といった獲得目標もあったが、USB環境の充実、という目的もあった。
現行のASRock 890FX Deluxe3
がUSB3.0黎明期のボードでリアに3.0が4ポート（チップセットネイティヴではなく、コントローラーチップNEC MPD720200によるもの）、2.0が4ポート、2.0ヘッダが2つ（4ポート分）と言う構成だった。これに対し、Z87 Extreme6はUSB3.0がリアに4ポート、ヘッダが2つ（4ポート分）、USB 2.0がリアに2ポート、ヘッダが2つ（4ポート分）と充実しているが、さらに内部のボード上にAタイプのUSB 2.0ポートがひとつある。
これだけ充実させたが、意外に多すぎることはない。いや、むしろギリギリ。
つ～のも5インチベイ用I/Oパネル
でUSBへのアクセス性を良くしたので、そこでUSB3.0ヘッダ2つとUSB2.0ヘッダひとつ消費。さらに前時代のケースとはいえAbee AS Enclosure M2 Premium Edition
には使いにくいｗ前面USB2.0ポートがふたつあるのでそれでUSB2.0ヘッダひとつ消費．．．．となると内部のヘッダはこれで完全消費となる（したがって、せっかくZ87 Extreme6についている（しかも「6」を選択した理由の一つである）「前面 USB 3.0 パネル」はつかえないということに．．．とほほｗｗ）。
しかし、実は内部でUSBポートが必要な案件がもう一つあった。
ファンコントロールと電飾コントロールｗ機能を持つCorsair Link。これをこのPCには組み込んでいる。

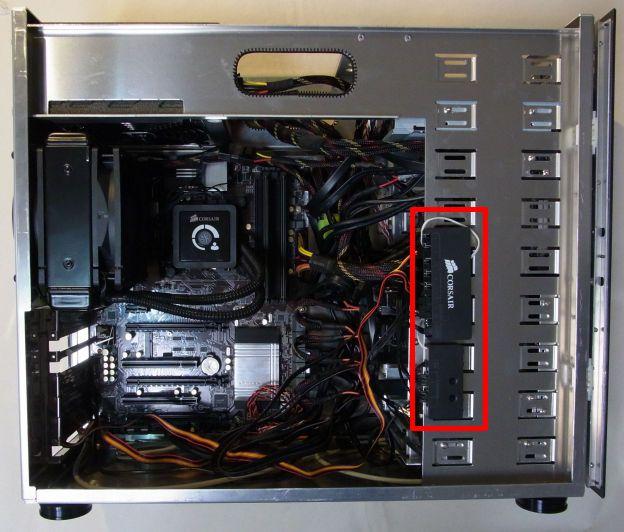

赤枠の部分
USB2.0ヘッダに接続する。
Corsair Linkのケーブルの結線状況を確認すると、USB2.0ヘッダは消費するが1系統しか使っていない⇒ならUSBヘッダ形式をUSB Aコネクタ形式に変換すればイケるンじゃネ？
ということでそれができる変換ケーブルを物色。
オウルテックのUSB2.0 Aコネクタ⇔バラピン✕4の変換ケーブル。
内部ヘッダから外に出せるよう、穴開きのリアPCIスロットカバーもついている。実はもうひとつ同種の製品があったがこのスロットカバーも使いたくてこちらに。
リアスロットからコネクタを出すこともできる。
固定前のピン。コードが規格で色分けされているので迷わない。
え？リアスロットカバー？
実はデカイコントローラーをもつ電飾ファン（APOLLISH VEGAS UCAPV12-BL）
のコントローラーを外に出せるよう、いままで一番下のスロットカバーを外していたのだけれど、これを使うとバッチリ！

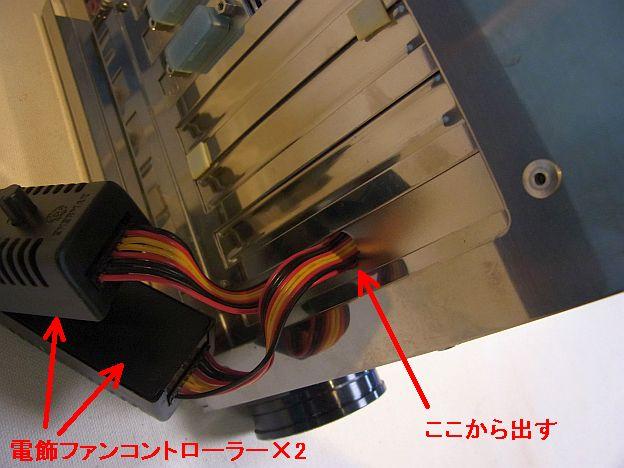

ちょうどイイ感じに外出しできました！（このあとコントローラーを両面テープで固定）
