【2011冬の陣戦利品】 その9 我が家でもこれを使えるものが少なくなりました

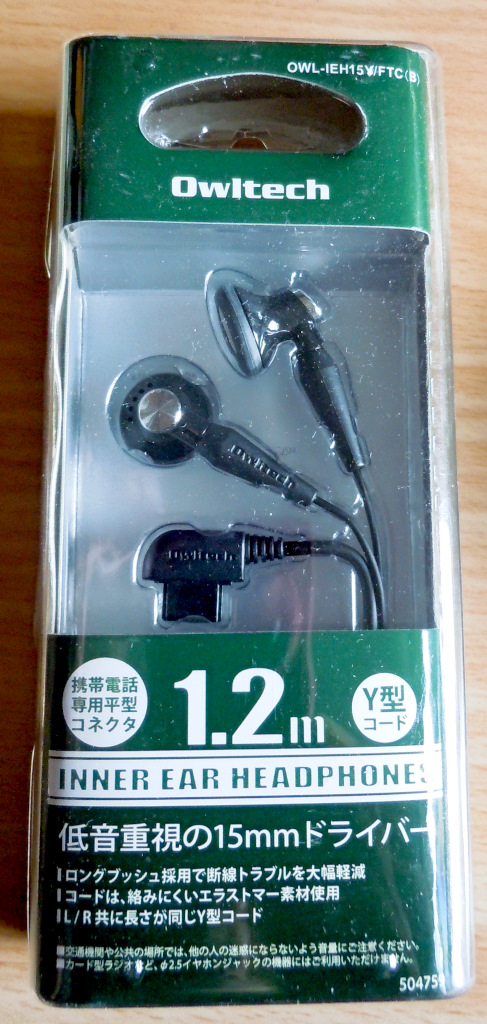

2011年冬の陣でもらったものの登録するのをすっかり忘れてましたが、平型端子専用のイヤーヘッドフォンです。



平型端子というのは、JEITA RC-5240 携帯電話用角型コネクタで規定されている通話用の端子で、ヘッドセット、またはAV出力に使います。



ドコモの技術参考資料をみてみると

http://www.nttdocomo.co.jp/binary/pdf/corporate/technology/document/foma/foma4.pdf



送信信号,受信信号(L,R), ステレオモノラル検出(pin6), ヘッドセット検出(pin3), 通話スイッチ, ビデオ出力(アナログコンポジット, オプション), GND で構成されていて、

pin3が H かつ pin6が H なら AV出力 (pin9 が 75Ωコンポジット出力),

pin3が L かつ pin6が H なら モノラルイヤホン

pin3が L かつ pin6が L なら ステレオイヤホン

となります。


今のスマートフォンでは 3.5mmステレオジャックか、4極ジャック(OMTP or CTIA規格)で、

使うとしても、平型端子をもってるのもIS01ぐらいで、もう出番はないでしょう。









  • 購入金額

    0円

  • 購入日

    2011年12月17日

  • 購入場所

28人がこのレビューをCOOLしました!

コメント (2)

  • harmankardonさん

    2013/07/07

    そのうち,ミニプラグへの逆変換が出てくるかもしれないですね.
  • はにゃさん

    2013/07/07

    harmankardon さん

    うちにあるガラケーも FOMA端子だけですが、ドコモだと 906世代以降で平型がなくなってきたようですね。

    オーディオテクニカの製品リストをみても、純粋な平型製品は全滅しちゃってます。
    この端子自体が製造されなくなるのも時間の問題でしょうね。
