まったりサウンド

OPA2134と並び中堅クラスのオーディオオペアンプとして知られています。FET入力で、姉妹品に1回路入りのOPA604があります。

なお、オールFETではありません。等価回路図の下側にはBJTも使われています。

更新: 2016/12/30
音質

過渡波形に似合わずまったり

OPA2134と同じFET入力の石ですが、より暖色系の色が付いているように感じます。透明感はOPA2134よりも劣るように感じました。ただ、オーディオは好みが9割なのでこういった音が好きな人には良いかもしれません。



逆に、このオペアンプを聴いてからOPA2134に戻すと解像度が上がったように感じました。

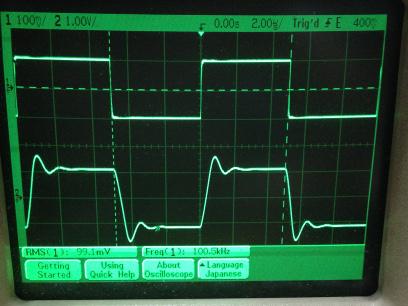

過渡応答(A=11 Vin=200mVp-p f=100kHz Rfb=10kΩ 位相補償なし 10:1プローブのみ接続 ガラエポユニバーサル基板)
過渡応答(A=11 Vin=200mVp-p f=100kHz Rfb=10kΩ 位相補償なし 10:1プローブのみ接続 ガラエポユニバーサル基板)



(12/30追記)15Ω負荷(セメント抵抗)時の過渡波形を以下に掲載します。

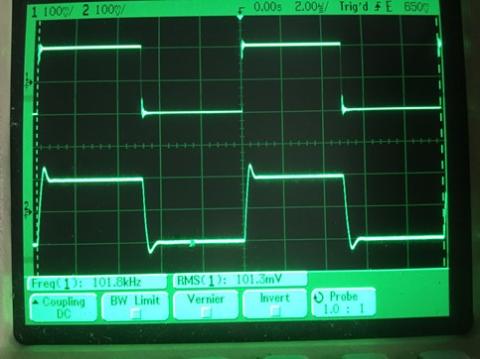

過渡応答(A=1 Vin=200mVp-p f=100kHz Rfb=0 位相補償なし Rl=15Ω ガラエポユニバーサル基板)
過渡応答(A=1 Vin=200mVp-p f=100kHz Rfb=0 位相補償なし Rl=15Ω ガラエポユニバーサル基板)

更新: 2016/06/18
使い勝手

そこそこ電流が出る

±4.5~±24Vまでで使えます。cMoyでは電圧の関係で難しいでしょう(私のは24V駆動で使っていますが)。

ユニティゲイン安定で、出力電流も32Ωイヤホンを駆動するくらいなら充分でしょう。

DIPの2回路品なので電子工作でも使いやすいです。

更新: 2016/06/18
コストパフォーマンス

こういう音が好みなら

まったりした音が好みなら、この石を選ぶのも良いかもしれません。

更新: 2016/06/17
発熱

それほどない

24V駆動のcMoy回路について言えば、外気温30.7℃に対し38.7度まで上昇しました。

  • 購入金額

    648円

  • 購入日

    2015年頃

  • 購入場所

    デジット
