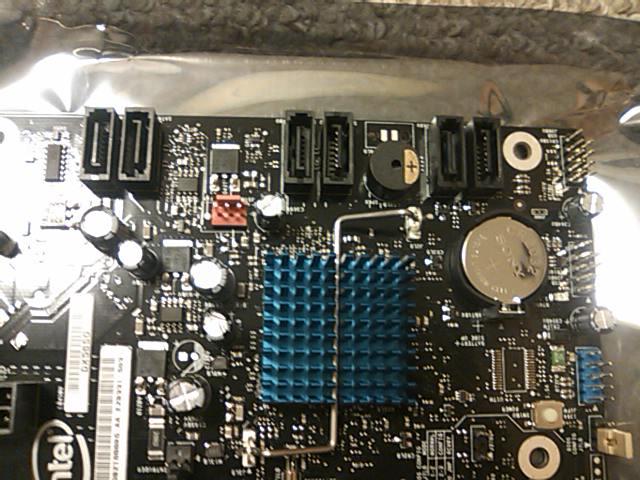

SATA部の写真
標準的な6となっています。
IDEもFDDもありません
IDEがない分DVDドライブもSATA接続になるので
タンクを作りたい方はちょっと不満かも

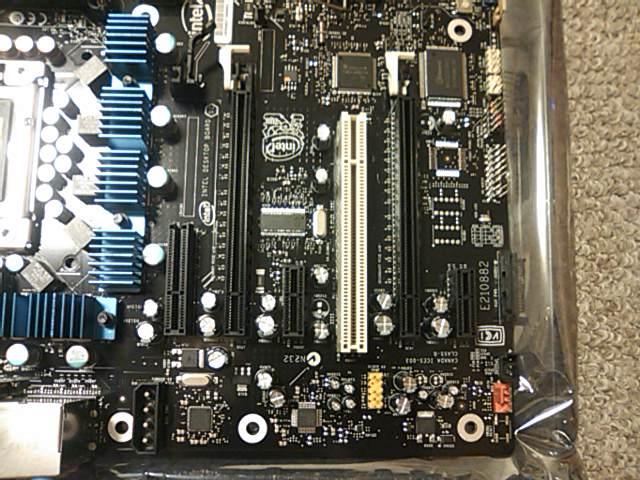

PCIスロット部の写真です
16ｘが2本
4xが1本
1xが2本
PCIが1本となっています
SLIやCrossFireをすると1xを潰してしまいますが
4xで代用できるので問題ないでしょう

気になるのは4xの下にある電源コネクタ
何に使うものでしょうかねぇ

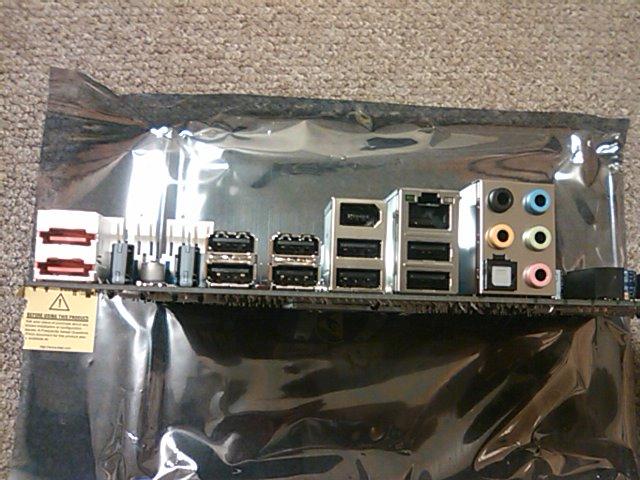

続いてI/O部の写真
USBが８
eSATAが２
IEEE1394が１
LANが１
アナログオーディオ
デジタルオーディオ
の構成となっています

…ここを撮影してひとつ気づいたことが
このマザーボード

PS/2コネクタないじゃん・・・

私が持ってるのはキーボードがPS/2なんですよねぇ
切替機のほうも…
変換コネクタ購入しないといけないですね

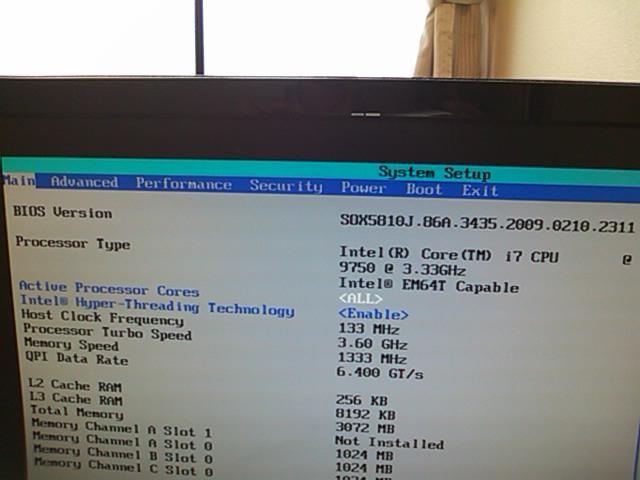

BIOSがらみはこちらにて

BIOSのバージョンは３435でした
このバージョンからたしかSLIに対応しているはずです
というわけでSLIするぞー！
と本日名古屋に出向いたのですが…

SLIブリッジケーブル売ってなかった…orz

グラフィックボード自体はあったのですが
肝心のSLIブリッジケーブルがないとSLIできないっ
通販で売ってはいますが当面はSLI断念
電源も不安ありますしね

名古屋までの電車賃2500円がﾑﾀﾞﾆﾅｯﾁｬｲﾏｼﾀﾖ
SLI対応してるバージョンなんだからSLIブリッジケーブルも付属してほしいものです
グラフィックボード側にケーブルがついてるのは見たことないので…

それはさておきこのBIOSのバージョン
変なところが…
Intel Core i7 CPU 9750　になってるんですがっ
何世代上なんだっと！

後メモリも1600動作してませんねぇ
このマザーはXMPに対応してたはずなのですが
現状どこにもその項目が見当たりません

というわけで早速BIOSバージョンアップ…
Intelホームページから検索することでexe形式のものがダウンロードできるので
それを利用すれば簡単にバージョンアップが可能です

しかし失敗する可能性も否定できないので
バージョンアップは自己責任でお願いします。

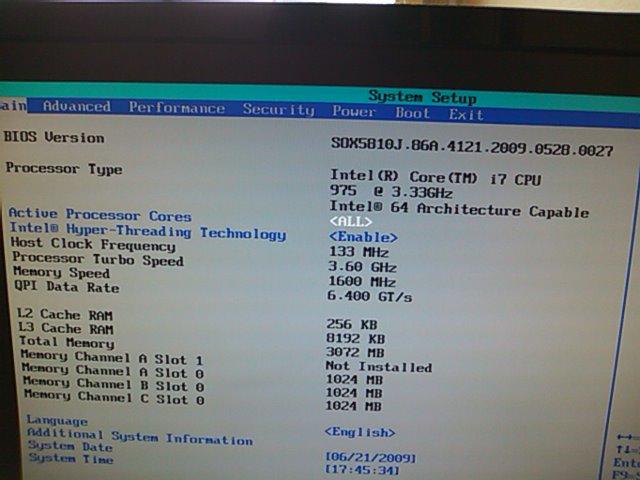

BIOSバージョンアップしたところ
バージョンが4121になっています。
CPU表記も正しくなっていますね

メモリの項目もXMPが表示され
それを選択することによってしっかり1600動作になりました。
バージョンは最新にしておいたほうがよさそうです

あちこちで不安定とのお話を結構聞きますが
今のところこのバージョンで私の環境では特に動作に問題はありません
安定して動作していますね

ほかの方のレビューでSLIブリッジケーブル付属とありましたので
あの後調べてみました

CrossFireケーブルと思っていたのはSLIブリッジケーブルでした…
ATIと書いてあるものですからてっきりCrossFireケーブルかと思っていましたが

お騒がせしてしまい申し訳ありません。
Intel様、zigsow様、失礼いたしました。

約１週間、日に３時間ほど利用してきましたが
現状特に問題は発生しておりません。
BIOSバージョン4121は比較的安定しているようですね。

しかし初期導入ではCPU情報の表示がおかしかったり
変なところが見受けられました。
BIOSバージョンによっては結構不安定というのをちらほら聞くので
この点はマイナスポイントでしょうか。

マザーのほうの総まとめ

よい点
・価格が安い
・SLI対応の安価な選択肢
・比較的豊富なオーバークロックメニュー
・田の字コネクタの配置がよい。
ケースはThreeHundredでしたが延長ケーブルも必要なくつけることができました。

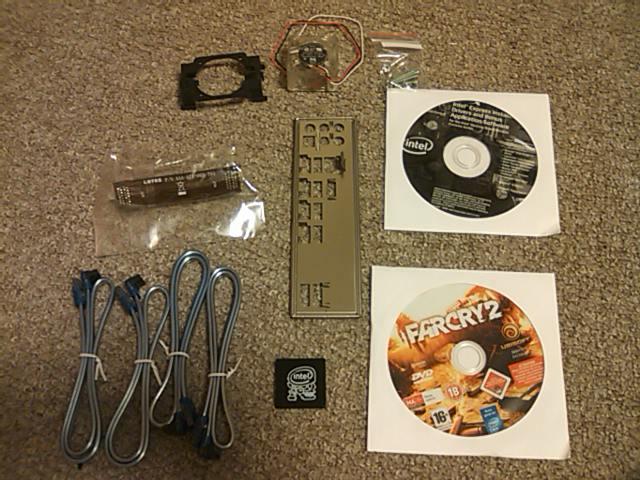

・十分な数のSATAケーブルの付属
・ゲームCD付

悪い点
・SATAコネクタの位置
GTX260などでSLIするとこの配置だとおそらく2つしか使えなくなってしまいます。
横配置にしてほしかったですね
・レガシーデバイスの非搭載（PCI以外）
特にFDDの非搭載は痛いです。
DSP版はFDDと一緒に購入している人も多いと思うので

個人的に感じたところはこのような感じです。
安価なのは大きな利点ですね。
また純正という響きが好きな人にもいいと思います。

つくりはシンプルで
自作になれた方なら特に問題なく組み上げることができると思います。

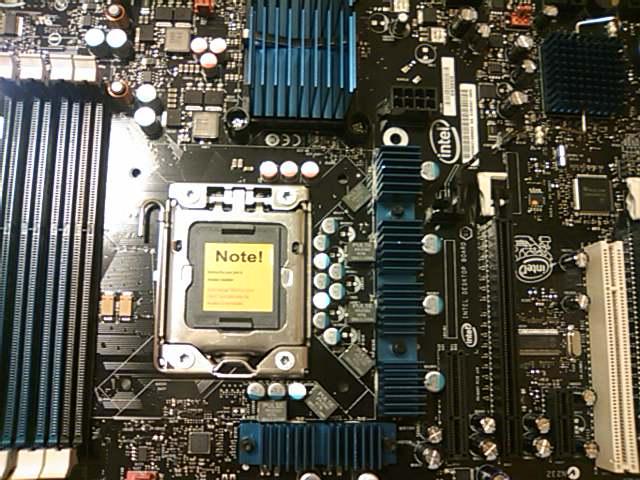

ただCPUスロットだけは本当に要注意ですが…

現状ではBIOSは最新にしておいたほうがいいでしょうね。

悪い点に追記です。
・メモリスロットが中途半端な４ということ
現状は確かに32bitOSがまだまだ主流ですので
なかなか6枚挿しとかする人はいないとは思うのですが
RAMディスク化や将来64bitで大容量メモリを積みたい人にとっては
この中途半端な数は痛いと思います。
4枚挿しちゃうと1枚だけトリプルチャネル動作しなくなっちゃいますし

RAMディスク化ってメモリ指定できるのかなぁ？
私は試したことがないのでわかりません…

コメントありがとうございました。
悪い点はおおむねすべて同じ意見です。
メモリスロット本数とSATAのコネクタ位置だけは許せないと…ｗ

ただ、オーバークロックのメニューが豊富で
さすが純正品だなとは思いましたがBIOSがいまいち不安定…
詰めが甘いような気もしますね。

現状ほとんどのX58マザーがPCIとメモリスロットの配置を
90度つけているのに、純正品のこのマザーは
なぜか平行で4本しかない謎。
メモリバスの信号線を直接遅延無く、という目的が本当なら
それがいいんでしょうけれど、今のところ実感無いです。
メモリの帯域24GB/sオーバーがベンチで出ましたが
体感差はありませんでした。

drugmania＠衝動買いさん

こちらこそコメントありがとうございます。
ほんと、SATAの位置だけはどうにかしてほしかったですね…
IDEやFDDがないんですからレイアウトはすっきりしてますし
いくらでも工夫のしようはあったと思うんですけどね～

メモリスロットも確かになんだかなぁですよね
あの位置じゃ大型クーラーで潰してしまいますし

私も若干起動が早くなったかなあ？ぐらいの体感ですね
数字だけ見るとものすごい早いんですが…

追記です。

昔はIntel製のマザーボードといえば
高級品という感じで結構人気も高かったと思うのですが
最近はASUSやGIGABYTEに人気をかっさらわれている感がありますね
今回の作りをみるとどうしても配置などで負けてしまっている気がします。
あと安定性などの点でも…

少し配置を変えて安定したBIOSを出せば申し分ないだけに
がんばってほしいですね。

しかしながら相変わらずパッケージとマザーボードの配色は
かっこいいと思いますね

パッケージは非常にクールですね。
ボードの配色も。

Intelさんここ見てたらお願いします。
BIOSで不安定な感じを直してください…
ブルースクリーン出た後BIOSにいけなかったりするのは
ほんと勘弁です。

GIGAのパッケージは派手といえば派手なんでしょうけど
かっこいいといわれると微妙なんですよねぇ・・・
マザーの配色は一般的と思うんですが

安定性はメインとして使うにはほんとに重要なので
一番最重視してもらいたいです
