■入力　　

　パソコン出力側のアナログRGB信号をピン端子のコンポジット信号に変換します

　１５ピン端子、２１ピン端子に対応しています

■出力

　S映像出力と　映像、音声L,R  がコンポジット信号で出力されます

■設定・調整

　FM TOWNS スイッチ---専用機能です

　ＲＧＢ輝度調整----手動でも出来ます

　H-SYNC DIPSW  or   半固定抵抗マニュアル調整

　音声は未確認ですがコネクタ上は対応しています（後日、HDMI音声出力確認しました）

出来ることならコンポジット変換でなく、ストレートにＨＤＭＩに変換対応で有れば

嬉しかったですね　でも数はあまりでないので仕方なしか....

■電源ＬＥＤは付いていますが電源スイッチは有りません  機能上は十分ですが。

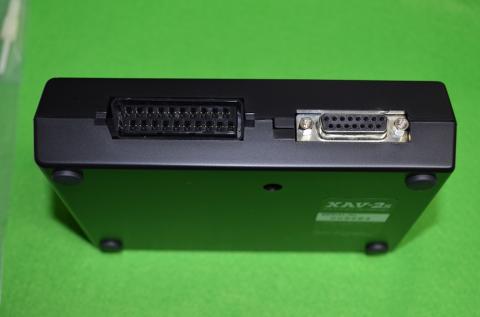

　　　　　　                  アナログRGB  21PIN    ,         アナログRGB 15PIN

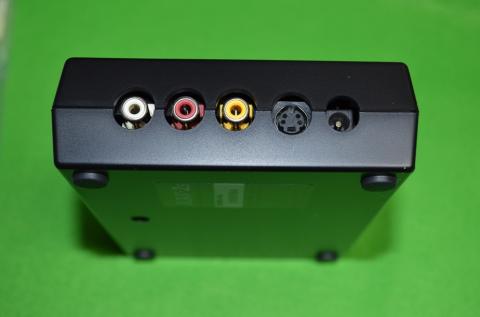

　　　　　　　　　　オーディオL,R  ビデオPIN端子　Ｓ端子　電源端子9V

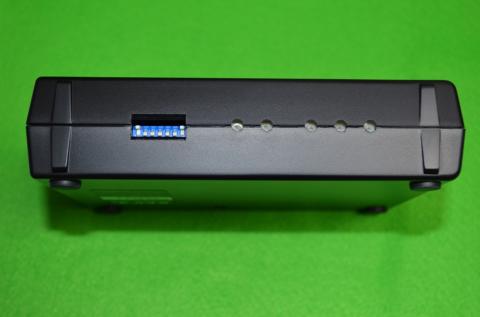

　　　　　　　　DIPスイッチ↓　　　　　↓H-SYNC ,  輝度　調整ボリューム　　　

ブラウン管モニターも経年劣化でいつ壊れてもおかしくありません

で、15.75ＫＨＺ対応の液晶モニターにしようかと考えたのですが中古でも

なかなか見つかりません　年数も経っているのでいつかは壊れるし安心できません

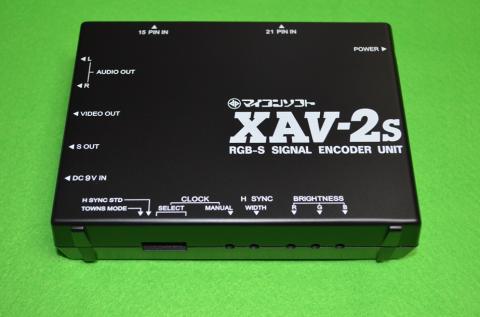

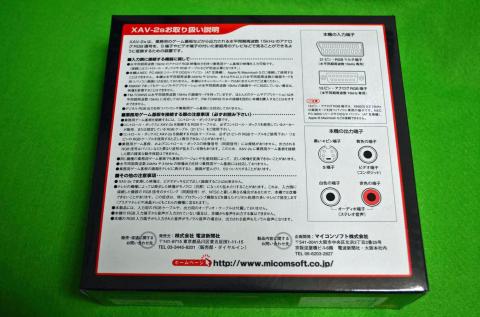

で、マイコンソフト XAV-2Sです　値段も手頃だし、どれくらい使えるか購入してみました

早速、接続して未調整で画像が出ました　カラーがフラッシングしますが調整で直るか

どうか後日やってみようと思います　H-SYNC調整で収まるとは思えますが。

　　　　　　　　　　　　　　　　　　　↓

他のゲームでやってみたらカラーの揺らぎは少なかったです　”ちまちま”というゲームは

なるようです　調整しても色信号のロックはしないですね　でもフリッカーは軽減はします

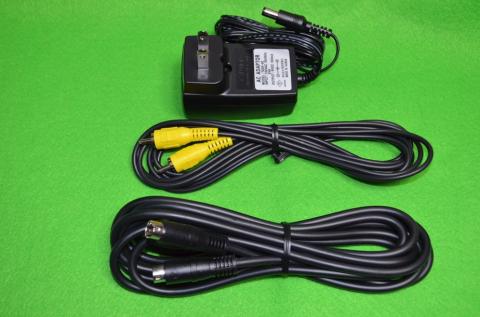

                  　　　　　ACアダプター、ビデオケーブル、Ｓ映像ケーブル

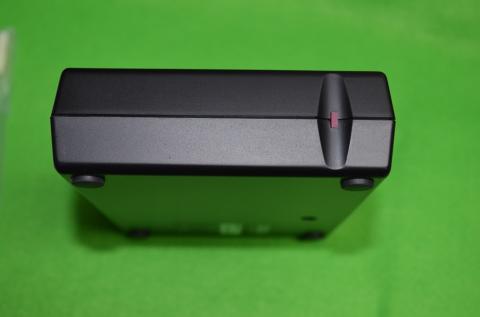

 　　　　　　　　　　　　　凹んだ処に電源ＬＥＤがあります　

使えるかどうか疑問でしたが、つないでみてデフォルトで呆気なく画面が出ました　

コンポジット信号ではモニターに映らないので、この後に別商品のコンバーターを接続しています

コンポジット信号 →　HDMI変換コンバーター　です

カラー信号のジッターが有るのでそれを調整する必要はあります。

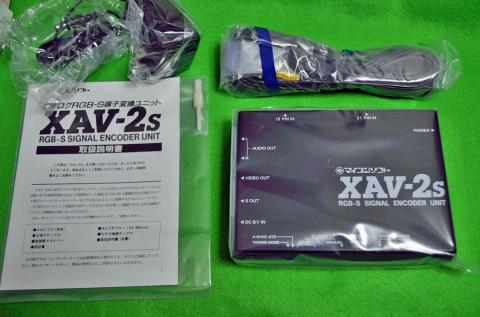

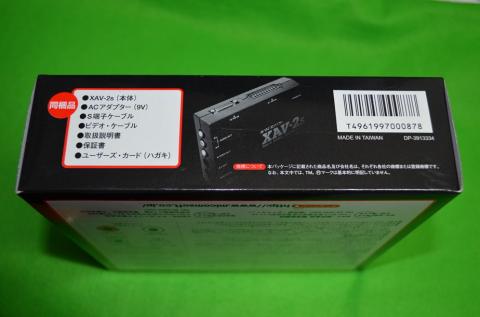

■付属品

ＡＣアダプター、説明書、コンポジットビデオケーブル（黄色） , Ｓケーブル、保証書、

調整ドライバー（水平周波数 輝度調整用）

      信号処理は安定しています　画面の欠落や揺れ（カラー画面は今の処揺れますが）は

      調整次第でなんとかなると思います　後日追記します

　　　　　　 ついでなのでゲーム「ちまちま」をチマチマやってみました

　　　　　　 カーソルキーとスペースバーを使いますがストロークが有るので

　　　　　　 押しづらいのです　と言い訳....

                   ゲーム「ちまちま」ボーステック社　　

寸法・重量

マイコンソフト 商品重量 662 g 商品の寸法 19.6 x 18.8 x 6 cm メーカー型番 XAV-2S

ＡＣアダプターは9V 500MA

SMC-777の動画はIODATAのGV-MVP/GXではコンポジットで録画できましたが

ノーブランドHDMIキャプチャーカードHDGRABでは映像も出ないし録画も出来ませんでした

メモリーを４ＧＢにしても駄目で、HDMI,コンポジットでも駄目でした

同期信号がノーマルでないと蹴られるようで、普通の地デジチューナーHDMI動画は

録画できるので信号処理の差異があるようです

どちらが悪いというわけでもなく、値段をケチった私が悪い？
