TAKACHI(タカチ電機工業) TW型プラスチックケース TW9-6-17B

 先日のVUメーター組み立て制作...続編

                                 前編

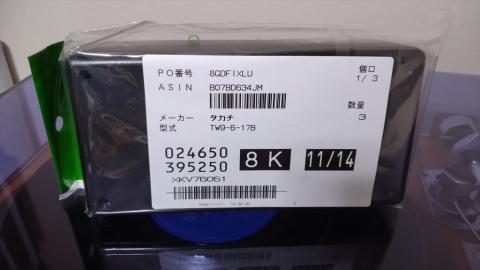

　　　　　　タカチのプラケースです　寸法は9-6-17センチで型名と同じです

　　　　　このケースは後部が寸法小さい　台形タイプです（入荷して判った訳です）　　　　　　　

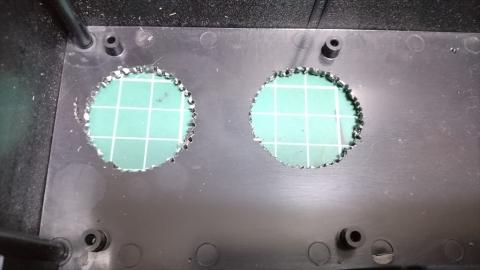

メーターの丸穴を開けるのに苦労しました　ケースキャビが意外に厚みがあるし、

ハンド二ブラーで開けようとしたら無理でした　仕方なく細径のドリルで多数穴を

開けてグズグズながら開けて、後でヤスリで均しました　これはかなり時間が

掛った訳でやってても嫌になりました。

　　　　　　残骸　もう大変なのら～

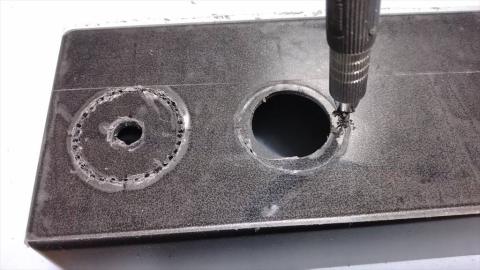

　　　　　　ヤスリで慣らします

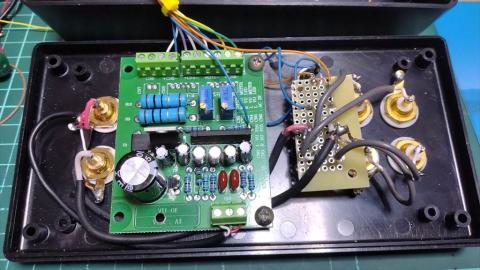

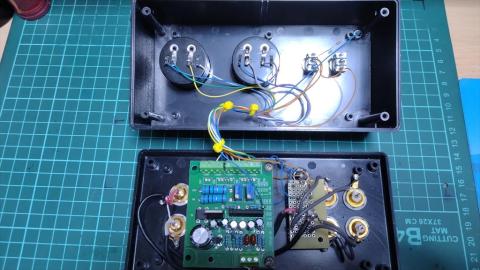

　　メーター取り付けて配線をしますが落ちないので差し込んあるだけなのです
　　　

トグルスイッチは2個あり、1個は電源入り切り、もう一個は入力信号を2系統のどちらかに出力かをリレーを介して切り替えます　その逆も可能です　配線材は余りものです　　

　　　　　　左上は電源表示のLEDです　

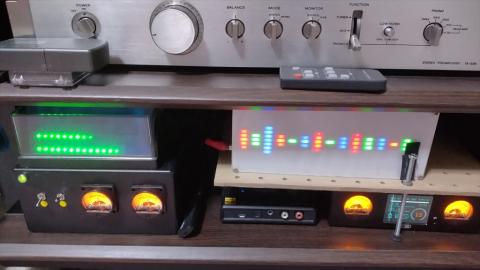

　　　　　　お祭りです...

工作ではアルミケースが良かったかもしれません　プラケースは大き目の穴あけには

苦労します　プラケースは結構肉厚があるんですね。
