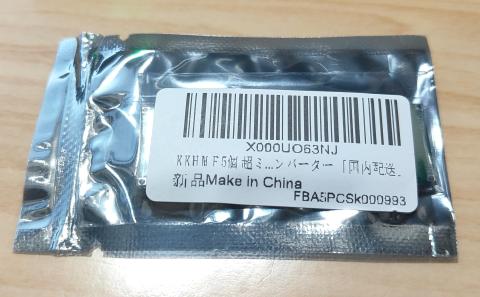

パッケージ

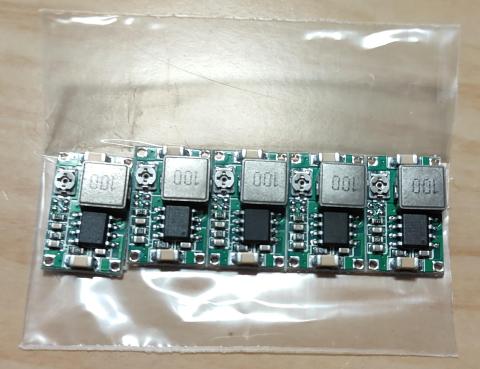

開封時

基盤が連結しているものもあれば、既に連結が折れているものもありました。

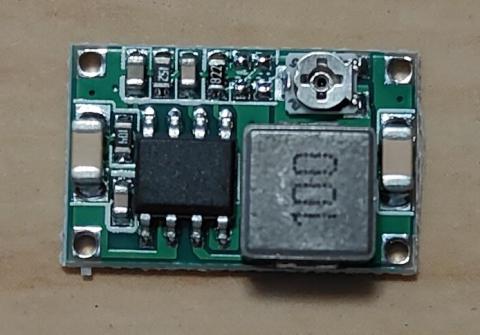

右上の＋印の箇所で電圧調整します。

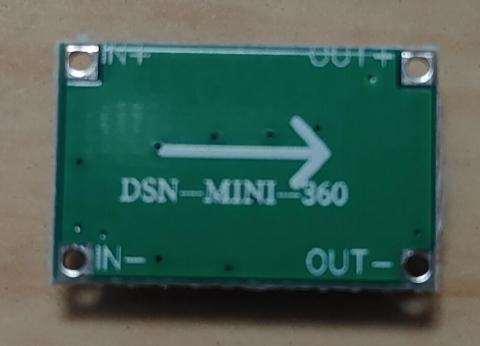

裏は配線について記載があるのみで特に何もない。

IN側に5V USBを接続して、OUT側の電圧を検電テスターで測定しました。

デフォルト状態だと4.74Vでした。

ボリューム抵抗を調整して電圧を可変させますが、360度も回転しない感じでしょうか。

感覚的に90度くらいの回転では全然降圧しないのですが、急に1mm～2mm程度動かすと普通に2Vくらいの変動が発生します。

その結果、0.2～0.4Vくらいの調整がとても難しいです。

3.7Vちょうどというのは無理だったので、3.66V付近で妥協しました。

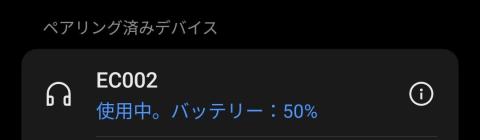

OUT側の配線はBluetoothオーディオレシーバーのリチウムイオンバッテリー配線に繋いだところ、バッテリーは常時50%で固定表示されるようになりました。

剥き出しだけどこんな感じになった。

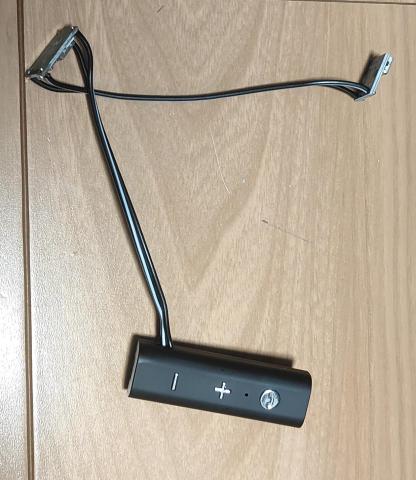

左上が本製品。右上はMicroUSBメスコネクタ、下がBluetoothオーディオレシーバー。
