微妙なるもの...フイルムコンデンサー

【Wima】オーディオ用ハイグレード フィルムコンデンサー ドイツ製パーツ FKP2 100V 2200pF 1個 FKP22200p-100Jx1



WIMAの読み方は”ヴィマ”だそうで、ドイツ製のフイルムコンデンサーです どちらかというとオーディオ高域用部品です。

去年組み立てたプリアンプが高域がスッキリ出ないわけで、真空管アンプなのでこれで正解なのかと悩むことしきり。もう一台の真空管アンプはスッキリと高域が再生できるので販売元のエレキットにメールを送りました(実力無いので聞くしかない..それが早道( ;∀;))



回答はRIAA回路の時定数回路のC106,206を少ない値に変更というものでした で、千石電商さんにコンデンサーや抵抗も一緒に注文しました。心配性なので回路で考えられる部品を網羅し注文してみました(いつもだ)。





赤線部分が提示された改造部分です C106(L-CH)は2200PF(2n2表記)が付いていますが1500PFに変更交換しました R-CHならC206です   抵抗は弄っていません PHONO入力が

黄色矢印から入り、緑矢印のように動作して橙矢印に出力されます カソードフォロアーというべきか。





今回実際に交換して使用したフィルムコンデンサーは1500PF 100Vのみですが、680PF, 1000PF, 2200PF, 3300PF, 6800PF や周辺抵抗も注文してあります 2200PFのみ耐圧63Vですが他は100Vです。

ケースを開けたり閉めたりは面倒なので1回で終わらせようとしました。

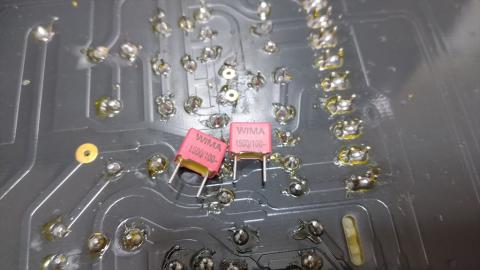

                      交換後  間にある小さいコンデンサー





エレキット TU-8550N  今回のセット コンデンサー交換済み 少しうねりがありますが我慢我慢!





      サンバレー SV-EQ1616D

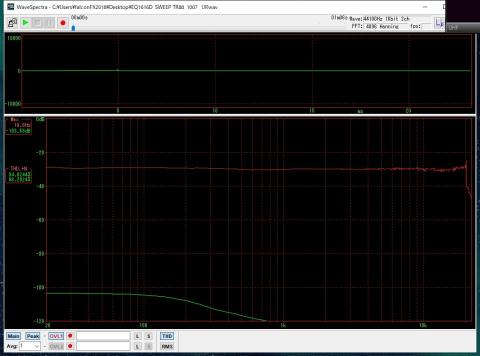

JVC TRS-1007 TRK3 再生してWAVESPECTRAで録音し、AUUDACITYで波形を

1KHzより上部分を20KHzで約20dBまでUPしたAUDACITYのエフェクト-イコライゼーションで持ち上げます レコード再生フォノカートリッジはSONY XL-88改です。

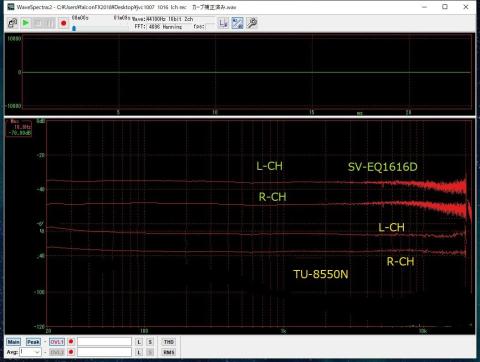

改造前の状態

TU-8550Nは1KHzから高域に行くにしたがって微妙にだら下がりになります

SV-EQ1616Dも10KHzを過ぎると下がっていきますが10KHz辺りまでは良好です 記録日は違っているので条件の変更はあり得ますが、聴感ではTU-8550N改造後は高域は補正されています。

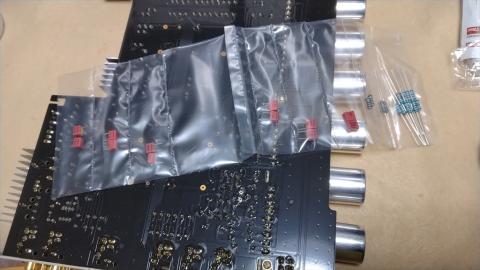

購入パーツなど

コンデンサーは69円/個 12個   /  他抵抗14本 計512円   送料350円 TOTAL 1690円  千石電商さんは初めてでしたが金額的にもリーズナブルでした コンビニ振込料無料で送付は郵パケット(350円)で即納と電子パーツ購入者には優しいお店でした。













  • 購入金額

    1,690円

  • 購入日

    2024年02月07日

  • 購入場所

    千石電商
