Toolmsc RCA 4チャンネルパッシブミキサー

電源不要、パッシブコントローラーなのですが、ゲーム機2台、PC音声を何とか調整できないかと考えて、購入したものです　なんかパッシブというと聞こえはいいですが、パッシブスピーカー、パッシブミキサーなどを考えると、他にドライブ装置が必要で、そうそう美味い話は無いようです。

単に抵抗とボリュームだけの回路です　結局は信号は減衰して音量は出ません　LINEレベルの信号は

物凄く小さくなってほとんど聞こえないくらい　抵抗などの設定を変更すればよくなるのかも

ガッカリ...　アンプも後段に入れないと音が大きくなりませんね　外観や造りは良いのですが。

アンプなどの出力が有る程度無いと音量が上がりません　LINE信号位では無理ですね。

入力端子と出力端子はボリューム可変で最低でも10KΩ、最大だと20KΩ位です。

改造してなんとかしないといけませんね...(独り言)

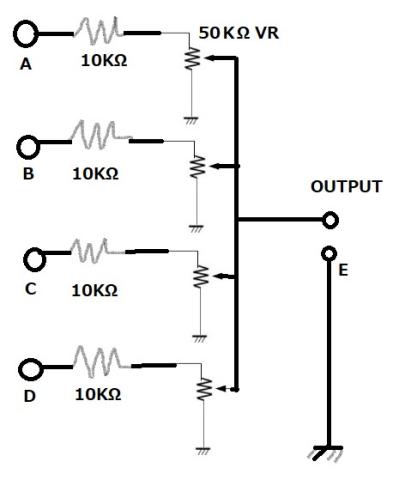

　　このような回路になっているようです

入出力の対アース抵抗値：

出力端子  20KΩ

入力端子  VR MIN10KΩ　,  VR MAX30KΩ

入力端子間の抵抗値は　20KΩ～45KΩ（VR位置で変化）

ボリュームはL,R 2個分が１個になったものです

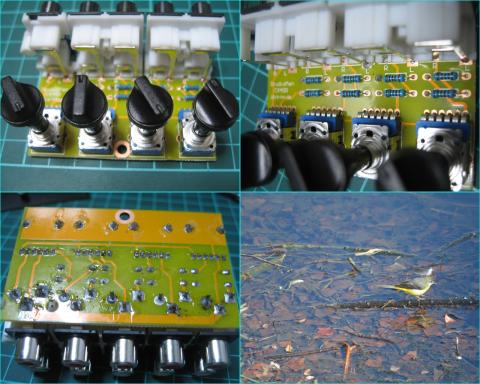

基板に付いている抵抗は10KΩ　、ボリュームは50KΩかも（部品外さないで測定）

入力を10KΩで受けて、50KΩのVRが対アース間に入っています　それで調整するようです。

このVRはMAX　0Ωになりますので入力の10KΩを通過したものが出力になります

VR出力地点で４回路パラに入っています。

高い値の抵抗が付いているので音量が下がるのは仕方ないのかも、AMAZONレビューでも、

音が小さい、出ないと結構書かれています　パッシブなので音が下がらないのは無理です(^^♪

それにしても蚊の鳴くような音には参りましたね。

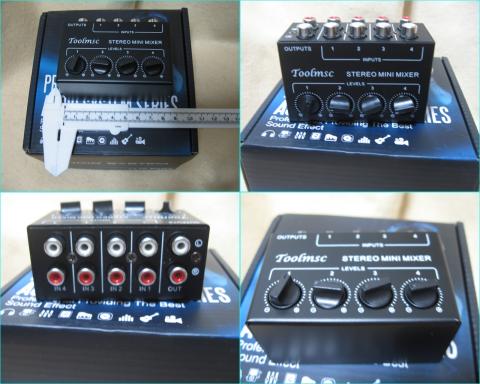

ケースは鉄製ですが造りは良いです　鉄板の厚みが勿体ないくらいに厚いです

プラケースでも良いとは思うのですが、中国製はこういうところでコストダウンしないですね

まあ酷いのも有りますが、音抜きで考えれば今回のは良い方です。
