アメリカン電気製の平刃型3Pの125V/15A用プラグです.
メディカル用の高級プラグではありませんが,最近登録したこの電源タップのケーブル交換にはちょうどいいと思います.

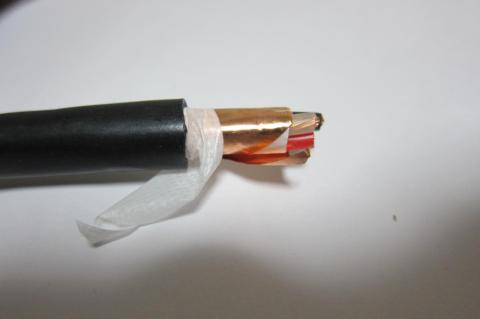

ケーブルは,FUJIKURA DIAの撚り線2mm2の3芯シールドを使いました.オリジナルも2mm2の撚り線なので,交換には丁度良いと思いましたが,落とし穴がありました(後述).

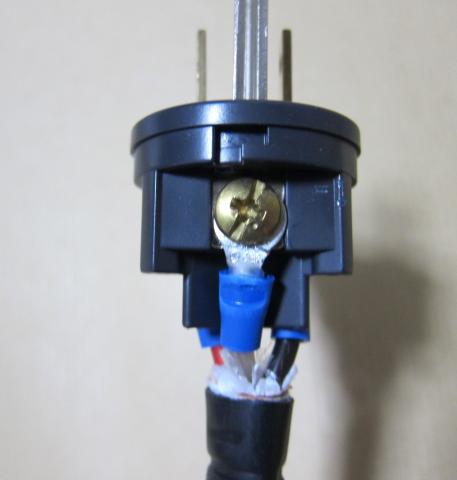

FUJIKURA DIAにアメリカン電気のプラグ部を組んだ状態がこちら.
制作途中工程の写真を撮り忘れました...
と,ここまでは順調だったのですが...
いざ,タップを分解して,ケーブルを外して,このケーブルに交換しようと思ったところ,ケーブルがオリジナルより太くて,タップ部に固定できません.

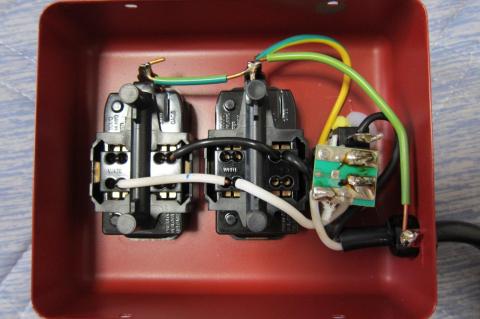

こちらが,オリジナルの配線です.
このケーブルを固定する部分が通りません.仕方なく,外皮を取り除いて,ビニテで巻いて,強引に通しました.

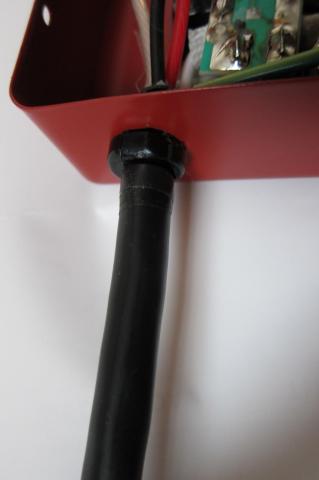

こちらが,FUJIKURA DIAを通したところです.
合わせて,サーキットブレーカーをカットしました.

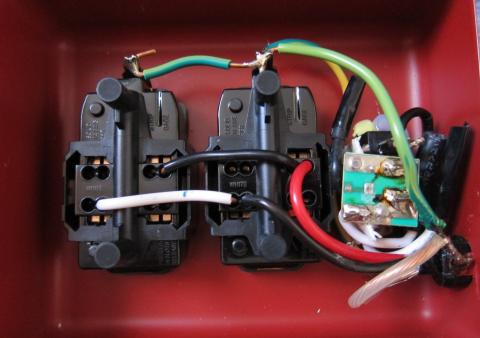

完成形の配線です.
工事用の電源タップが,オーディオ用の電源タップに生まれ変わりました.
-
購入金額
585円
-
購入日
不明
-
購入場所
jive9821さん
2022/10/11
ようですね。自分が改造する際の参考にさせていただきます。
harmankardonさん
2022/10/12
今更ながら,改めて測ってみました.
オリジナル:Φ9mm弱
FUJIKURA DIA:Φ11mm強
2mm以上も違えば入る訳ありませんでした.
