以降は製品を使用した例となります。

単純にドア開閉を記録する機器を作成したいので、Home Assistantなどのホームオートメーション用システムが別途必要。

今回は自作システムに組み込むので Node-RED 、WEBサーバー、DBサーバーをそれぞれ使用。

自作システムなので余計な処理は基本発生しないし、内向けネットワークでことが済む。突然一部機能が有償の課金となることもない。

ただし画面表示についてはセンスが問われる。

一般的な日曜大工のDIYでも、見た目に関してセンスが問われるのは同じですよね・・・。

データの流れはこんな感じ。

・データ登録

１．ドアが開閉される。開閉情報はHTTP通信でNode-REDに送信される。

２．Node-REDからＤＢサーバーへデータを登録。

・データ参照

１．データ閲覧用のＷＥＢページを開く。ＷＥＢサーバー側プログラムがＤＢサーバーに問い合わせして表示データを取ってくる。

２．表示データを加工してＷＥＢページに表示。

ON/OFF（0/1）データの管理だけであれば、ドア開閉だけではなく他の用途でも流用は可能となる。

開発ボードは ESP-12F(ESP8266)を使用。

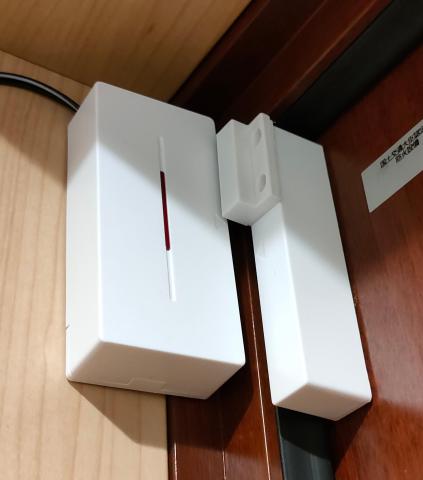

中華製ドアセンサーを解体して白箱を流用。中身を入れ替えて玄関ドアに設置しました。

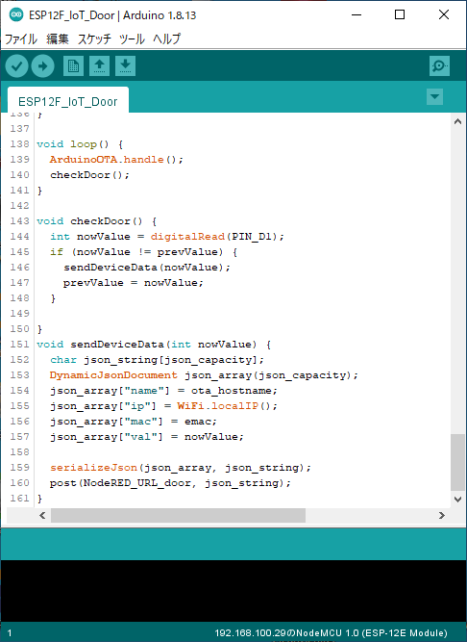

スケッチは下記のようにArduino IDEを使用。

ArduinoOTAを使用しているため、USB接続ではなくWifi経由でスケッチ書き込みが可能となっている。

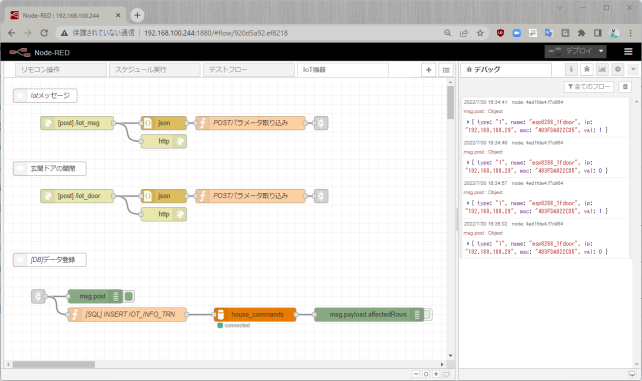

Node-REDは下記のように登録した。

valが1の時はドアを開けたときの通知、valが0の時はドアを閉めたときの通知です。

通常は0の値を通知後にひたすら待機状態。

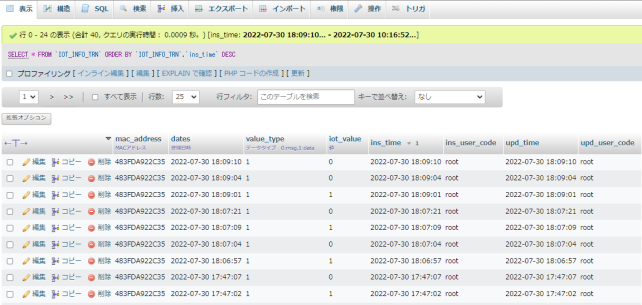

DBには下記のようにデータが蓄積される。

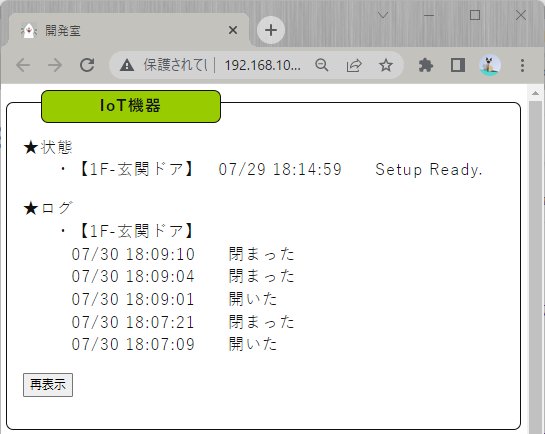

データ参照したい場合のWEB表示は下記のような感じ。

開いた通知が届いていなくて閉じた通知が２回続いている。

センサーの認識制度（接触範囲）が若干悪く、センサー側と磁石側の取り付け位置調整が必要。

でも開閉のどちらかが検知出来ればよい認識なので厳密に調整するつもりはない。

しばらく運用してみて認識しない状態が多いようであれば改善はするかも。

★2022-07-31追記

１秒以内にドアを開けて閉じた場合、登録データがキー重複になるみたい。

DB側のテーブルにプライマリーキー設定していたが、外して通常インデックスに切り替えた。

多分、これで短時間でのデータ登録エラーは解消されるはず。

データ登録の優先度と時系列を考えると根本解決ではない気がするが、品質は多少向上したはず・・・。
