WP2020カスタマイズ最後の主要パーツ

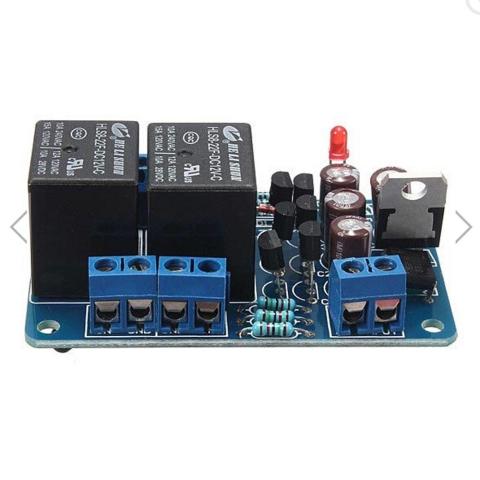

共立電子WP2020のポップノイズが気になるという依頼者に対してリレー式プロテクターをお勧め。いつものアリさんで購入したら500円しない。

本日到着したのだが・・・

6.8kΩの抵抗が一本足りません。

問い合わせ中。

しかし、中国語の説明書って、まったくわけわからん・・・・



6.8KΩの抵抗はLEDを光らすためだけみたいですね。

使わないから良いか・・・

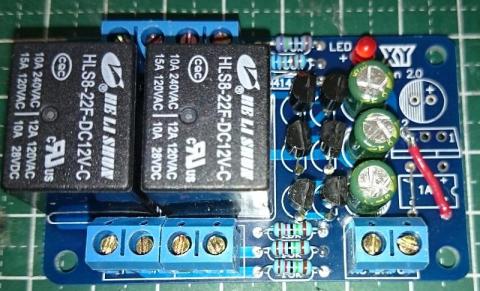

それにしても左スピーカー出力側のGNDホール周りのハンダはなんだ?



AC入力をDC入力で使いたいので、整流ダイオードと7812のホールを利用して製作。

動作している状態



なんか遅延時間が短いなーとか思ってたら、LED横の100kΩ抵抗取り付け箇所に6.8KΩをとりつけていたというヲチ。100KΩがないので20KΩx5で対応(なんとDaleを二本投入)。



【痛恨のミス】

しまった。

ケースにアンプと組み込んだらなんか動かないなーと思ったら

と独立した電源を要求してた。

リアパネル穴あけしちゃったよー

どっか隙間にDCインレットの穴あけなくちゃ・・・ orz








【結論】



リアパネルを再加工するとどうしても妙なところに穴あけをしないといけないのと、電源を2ライン要求するってのがどうしても肌に合わず、この基板はお蔵入りです。

NFJさん取扱いの製品に替えることにしました。



続きはこちら

  • 購入金額

    339円

  • 購入日

    2017年07月04日

  • 購入場所

    Aliexpress

16人がこのレビューをCOOLしました!

コメント (7)

  • yosyos888さん

    2017/07/18

    某aitendoのもそうなんですが、回路図無し、説明なしの製品でディスクリートな物は困りますよね。
    IC利用ならデータシートで推測出来るんですが
  • baelさん

    2017/07/18

    今回は必要なさそうなので無視しましょ (笑
  • yosyos888さん

    2017/07/18

    GNDホール周りはジェイソンにやられたようですね
