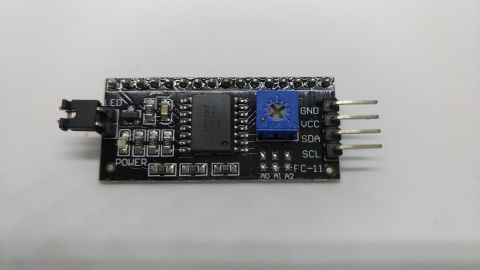

8ビットパラレルI/FのキャラクターLCDをI2C等のシリアルI/Fにするボードです。

なんと120円です。

4月30日に注文して、5月10日に到着しました。早い早い

GPIOの本数が少ないArduino等でLCDを使うと、パラレルI/FではGPIOがすぐに無くなってしまいます。

そんな時がこのボードの出番です。

コントラストの調整回路も付いています。

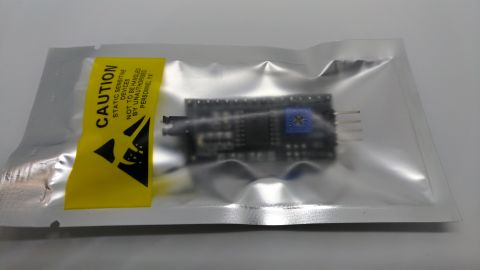

シースルーのパッケージに入っていました。

LCD抱き合わせる形で実装します。

■2017年6月12日 追記

Adruino（びんぼうでいいの）で試してみます。

この HD44780/1602 LCD 16×2ディスプレイに取付けます。

結線は、Arduinoのバージョンによって違います。

　GND → GND

　VCC → 5V

　SDA → SDA（or A4ピン）

　SCL → SCL（or A5ピン）

I2Cで接続するためにはI2Cアドレスが必要ですが、インターフェースボード

によって、色々なアドレスがあるらしいです。（0x27、0x3F...）

そこでこのページの I2C Scannerを試してみます。

このソフトはシリアルコンソールに結果を表示します。

　I2C scanner. Scanning ...

　Found address: 63 (0x3F)

　Done.

　Found 1 device(s).

ということで、めでたく 0x3F ということが分かりました。

次はサンプルプログラムです。

Arduino IDEで探してみました。（Arduino 1.8.3を利用）

IDEのメニューから

　スケッチ→ライブラリーをインクルード→ライブラリーを管理

で、ライブラリマネージャーを開きます。

「Liquid crystal I2C」で検索します。

たくさんのライブラリが表示されましたが、一番シンプルそうな

「LiquidCrystal I2C」をダウンロードしました。

そのライブラリの中の CustomCharsプログラムを動かしてみました。

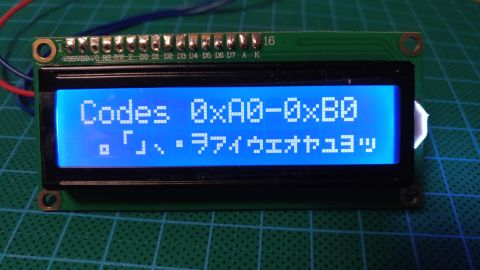

カタカナも表示できますね。（I2Cアドレスの変更を忘れずに）

青い背景に白字できれいです。
