リチウムイオン電池 18650セル 用充電基板です。

およそ1Aで充電するので、1本2～3時間で充電できます。

出力端子の直前に過放電防止回路がついています。過放電防止は、生セルを扱う場合必須です。（セルに保護回路が入っている場合は、機能が重複するのでムダです。）

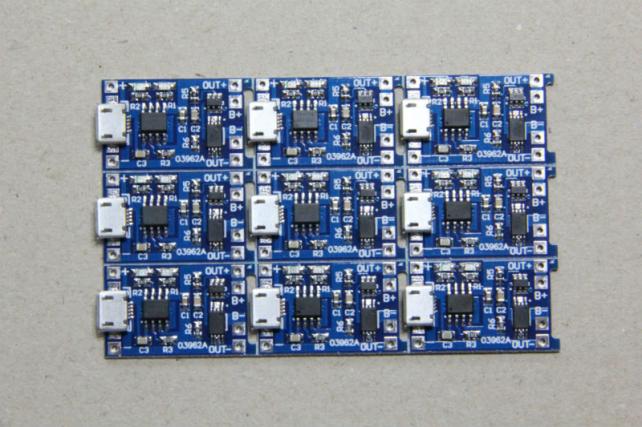

複数枚つながって届きました。

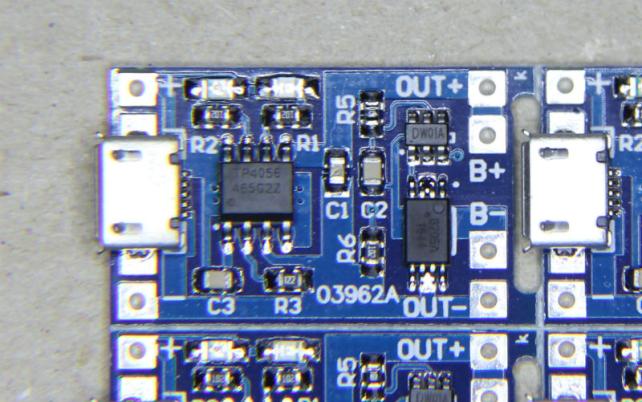

ICチップのピンがブリッジしているように見えるところがありますが、これで正解のようです。
（たぶん、電流が大きく流れるピン）

先日作ったこちら、ぼーっとしててセルを逆差ししたら、たちまち動作がヘンになりました。

さすがに逆電圧保護の機能はのっていなかったようです。

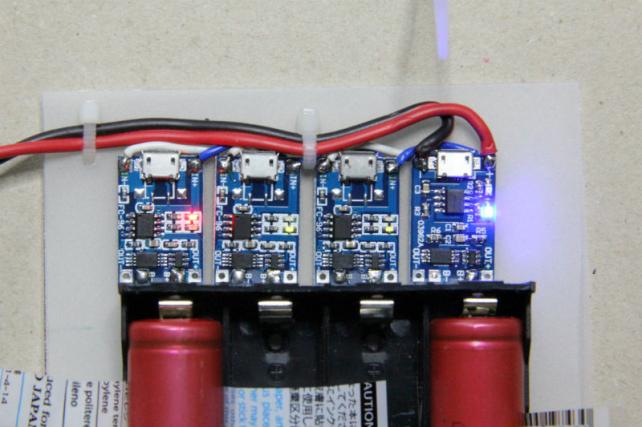

で、新しいこの基板で置き換えました。（右から1番めの基板）

基板パターンや載っている部品は異なりますが、主要チップのTP4056と外形寸法、端子位置は同じです。

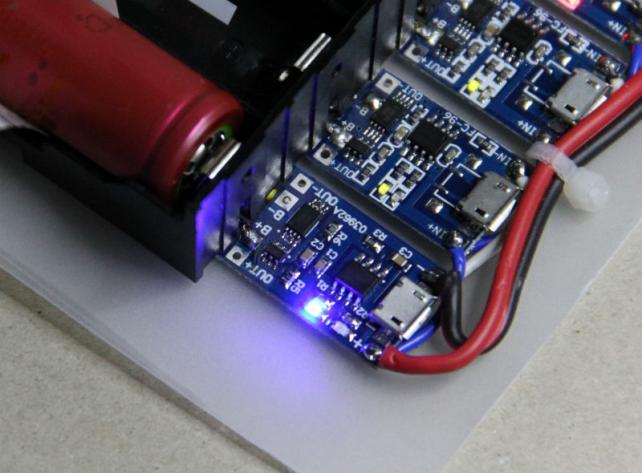

新しい基板は、満充電表示が青色LEDです。

今回は、注文から1週間くらいで届きました（なかなか早い！）。

同じお店に他のモノも引き続き注文しようかと思います。

10枚で3.10米ドル、送料無料でした。
