結構、高額で販売されている安井式電源フィルターキットを2個自作してみました。

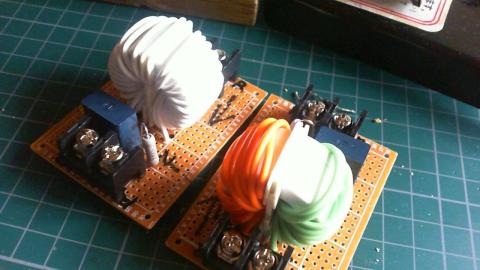

巻いた銀メッキ線が少し違う　白い線の方は作成中DAC＋USB安定化電源のケースに入れてみます。

材料

大量に購入した

2個で120円

以前自作USBケーブルの為に購入していたバンテック　エレクトロニクスで
http://www.soundparts.jp/cablewire/teflon/tefron.htm

テフロン線・撚り線・銀メッキ MIL規格品MIL-W-16878/4 (M16878/4) 18AWG 180円/ｍ

テフロン線・撚り線・銀メッキMIL規格MIL-W-16878/21 (M16878/21)18AWG白ラップタイプ150円/ｍ
こちらの方が若干柔らかく巻き易かった。

バンテックにはテフロン線・単線・銀メッキ　MIL規格品　線の外径が若干細い18AWGも180円/ｍ
であるのでこちらを使った方が良いのかもただし撚り線より硬いです。

バンテック　エレクトロニクス
銀メッキテフロン線がリーズナブルな価格で送料も安い

オカヤのノイズサプレッションキャパシタLE104-L 　0.1uF
カホパーツで4個　100円

2W　15Ω
マルツパーツ　32円

Yコン2200pF　275V　ジャンク基盤からの抜き取り、取り付けるか思案中
実測　1860pF

ねじ式端子台基盤用20P
カホパーツ　100円
自分で必要な分をカットすれば2ピンでも４ピンも作れる

基盤　

安物　10円

2個　200円

これが一番高価です。

総合計550円程でした。

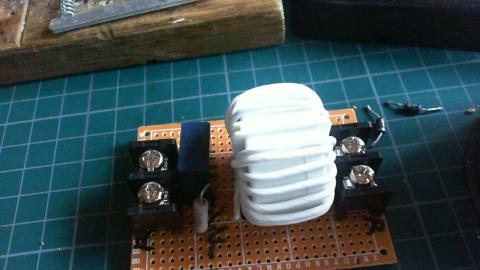

今回はこれを使用します

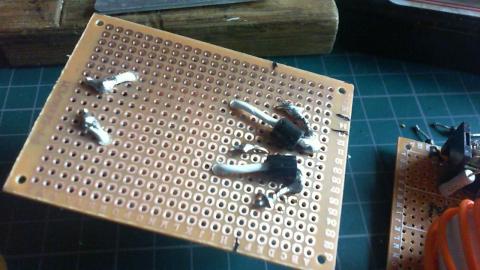

ファインメットビーズで効果があるか？
