Texas Instrumentsの 32-bit、384-kHz PCM DAC

PCMインターフェース及びフル・プログラマブル miniDSP付き

 ・サンプリング周波数：8kHz～384kHz

 ・データ長：16bit、24bit、32bit

 ・ダイナミックレンジ：112dB

 ・SPIまたはI2C制御

 ・2ch DAC

 ・電源電圧：3.3V

 ・パッケージ：TSSOP-28P

■2016年4月2日 追記

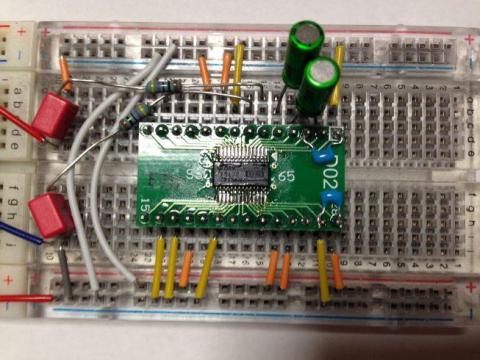

PCM5142をそのまま半田付けはできないので、ピッチ変換基板を使いました。

定番のダイセン工業のD028です。

とりあえず、スレーブモードで動作するように配線しました。

さぁ、音はでるでしょうか？

■2016年4月5日追記

44.1KHzのMP3はきれいに再生できるのですが、44.1KHzのALACは雑音になります。

なぜだろうということで、プロトコルアナライザーで見てみました。

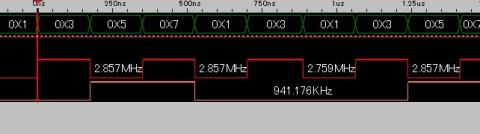

44.1KHz/MP3のI2Sデータです。上からLRCK、BCK、DATAです。

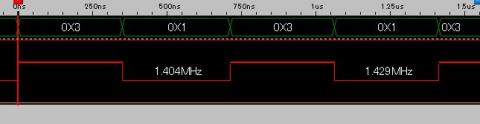

44.1KHz/ALACのI2Sデータです。サンプルレートが高いはずなのに、BCKが上の

半分です。

原因はこのBCKの周波数のようですが、何故なんでしょう？

ちなみに上のBCKはRaspberry PiのI2Sの揺らぎを見ることができます。

マスターモードではこれを解決することができます。

■2016年4月7日追記

ハードウェアモードは諦めて、I2Cモードで動かしてみることにしました。

Mode1ピンをLow、Mode2ピンをHighに設定して、I2Cのクロックと

データを接続します。

(PCM5142はPCM5102Aより8ピン多いのですが、ハードウェアモード

だと、そのピンがゲインコントロールの入力になるようです。そこをオー

プンにしていたことも原因のひとつかもしれないです）

そして、Volumioの設定画面からドライバーを「HifiBerry+」にします。

おもむろにreboot...　すると...

メッセージを見ると、SCLKをGNDにつないでいることも認識して、BCLK

を逓倍することを選択したようです。

音でました。44.1KHzも48KHzも96KHzも192KHzもです。

よかった。

これで次のクリスタル KC7050Kの実験に進めます。

◼︎2016年4月26日追記

マスターモードはどうにか動きました。

でもRpi2のせいだと思っていた44.1KHz16bitの雑音は、RPi B+にしたの

に解消されません。

デバイスドライバーの中で32fsを強制的に64fsにすると、DMAエラーにな

ってしまいました。改修する場所が違いそうです。

（Volumioで44.1KHz24bitにアップサンプリングするとノイズは消えるの

でハードのせいでは無いようです。）

■2016年4月29日追記

Volumio側の改修は、MPD/PCM512Xドライバー/Hifiberry_dacplusドラ

イバーがからみあっていて難しいので、対症療法として手持ちの16bit FLAC

を24bitにコンバートしてしまいました。

■2016年5月25日追記（Alsamixerについて）

Raspbianに Hifiberry_dacplusのデバイスドライバーを登録していると

AlsamixerでPCM5142の各種パラメーターを操作することができます。

以下のようなCUIでDSPのプログラムやアナログボリューム等を設定する

ことが可能です。

この設定は一時的なものなので、設定を保存する場合は、以下のコ

マンドを投入する必要があります。

 # alsactl store

DSPのプログラムは以下の5つの設定が可能なようです。

　・FIR interpolation with de-emphasis

　・Low latency IIR with de-emphasis

　・High attenuation with de-emphasis

　・Fixed process flow

　・Ringing-less low latency FIR

Volumioで音楽を流しながら、操作するとリアルタイムに音が変わ

っていきます。

一番下の「Ringing～」が一番華やかな音になります。

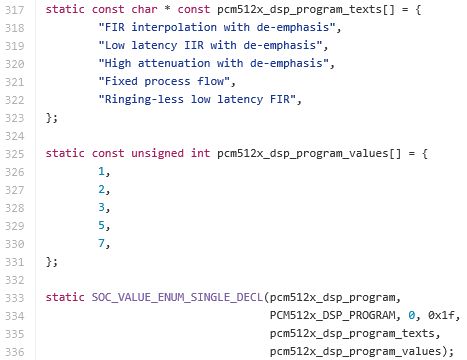

もう少しこのDSPプログラムの部分を調べてみると、pcm512x.cという

チップドライバーに以下のような記述が見つかりました。

そして、PCM512x_DSP_PROGRAM を調べると、PCM512Xのpage 0

Register 43だということがわかりました。

それをデータシートで調べると、ここに値を設定することでDSPのプロ

グラムが選べることがわかります。デバイスドライバーに書いてある

1,2,3,5,7です。

31を設定することでユーザプログラムも書けることもわかりました。

ちなみに PCM512Xのデータシートの同じページを見てみると、

最後の 31 つまり '11111' は Reservedになっていました。

PCM512XはプリセットのDSPプログラムが使えるだけで、ユーザプロ

グラムを使うことができないということですね。
