上位Xeon E3-1285 v4のプロセッサー・ベース動作周波数は0.1高い3.5 GHz。

ターボ・ブースト利用時の最大周波数は同じ3.8 GHzで、TDPが95 Wになる。

同性能ではないにしろ価格差程に性能差はありません。

海外の比較レビューでは1285L v4のスコアが上回る場面も多数あり、どうやらこの２製品の

微妙な差に、Broadwell世代の開発で直面した高い壁があったことが窺えます。

マザーボードベンダーのASRockさんは、いち早くXeon E3-1200v4シリーズにZ97/H97

マザーボードでの正式対応を表明しました。

実際にいくつかのメーカーサイトでCPUサポートリストを調べてみると、調べた範囲で

v4シリーズ明記を確認出来たのはASRockさんだけでした。

正式な対応チップセットであるIntel C220シリーズのマザーボードを用意すれば、Xeonの

機能全てを有効に出来て確実です。

しかし、結構なお値段であり、私にはXeonの機能を使いこなすスキルなどありません。

夢のゲーミングPCを構築出来ればよいではないか！　

ということで、まずは既存環境への導入にチャレンジしてみました。

SOURCE340-WT

　PCの構成

【CPU】Core i5-4690K
【CPUクーラー】 EK-Supremacy MX

【リザーバーポンプ】Pacific PT20

【ラジエター】Black Ice SR1 280 CoolingLab Edition
【マザーボード】ASUS SABERTOOTH Z97 MARK S

【メモリ】AX3U1600GC4G9-2G

【SSD】HyperX Savage SSD SHSS37A/240G

【ビデオカード】GF PGTX970/4GD5 HOF

【サウンドカード】Sound Blaster Audigy Rx SB-AGY-RX

【電源】AURUM 92+ 550 PT-550M

【ケース】SOURCE340-WT

【OS】Windows7 Home64bit

ASUSさんのマザーボードです。

Xeon E3-1200v4シリーズが動作するか否かは、このマザーボード次第です。

Xeon E3-1200v4シリーズと姉妹製品とも言えるCore i7-5775Cには対応済みなので、

期待が高まります。

前準備として製品サポートページで各種ドライバを最新に更新しておきましょう。

入れていいのか迷ったものはとりあえず入れてみましょう。

①まず最初にBIOSを最新の2702に更新しました。

②次にデバイスマネージャーのシステムデバイスを確認すると、

Intel(R) Xeon(R) processor E3-1200 v3/4th Gen Core processor PCI Express x16 ・・

 v3/4th とありますね。どうやらXeon E3v4向けの機能も用意されているようです。

③次にCore i5-4690KからE3-1285L v4に換装します。

ビデオカードをお使いなら、まずはそこからの起動確認をおこないましょう。

dGPU側からのほうが確認が取れ易いです。

④いよいよ起動です、　ぽちり　とりあえずDelキー連打しておきました。

・・・モニターに信号が来ません。　　ですが、まずは様子をみます。

BIOS側では認識できているかもしれません。ここでiGPU側にも挿し替えてみます。

何度か挿し替えて、５分ほど経過しても状況に変化はありません。一旦電源を切ります。

リセットスイッチのないケースなので、起動スイッチを押すと即電源断となりました。

OS起動まではいっていなかったと思われます。

⑤再度起動を試みます。Delキー連打です。

来ました！認識してくれました。

スペックも仕様通りです

Core i7などと誤認識してなくて良かった

BIOSでの設定が初期化されたので再設定し、無事Windows7起動までいけました。

OS起動１回目　

ドライバーのインストールが開始しました

⑥デバイスマネージャーの再確認。

CPU換装前にあった２つの項目が消えました

Intel(R) Xeon(R) processor  E3-1200 v3/4th…PCI Express x16 Controllerと

Intel(R) 4th Gen Core processor DRAM Controller - 0C00 が消えました。

iGPUが未検出となっています

Xeon E3 v2 v3世代ではiGPUの無しの製品ラインナップが豊富です。その場合、

この様になるのかと思われます。

自動でドライバーインストールを完了したらしいので再起動してみます

⑦OS起動２回目　デバイスマネージャーの再々確認。

とりあえず標準 VGA グラフィック アダプターと認識出来ました

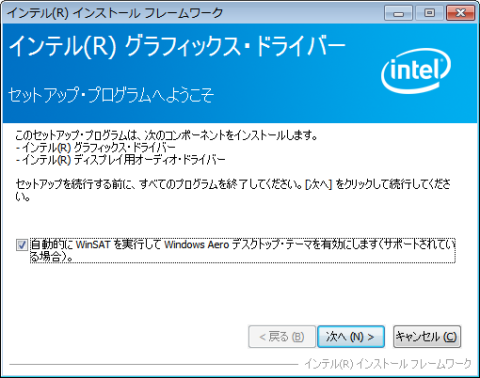

⑧４Gamerさん経由で、Intel Graphics Driverを用意してインストールしました。

iGPUドライバーインストール

Intel® Iris™ Pro Graphics P6300と出ています

インテルサイト

最初は矢印のexe.ファイルではじかれたので、その下zipファイルでいきました。

ついにOSでも完全認識　

こちらでも

プロセッサが7.7から7.8に変わりました

この段階でやっと安心することができました。

iGPUを有効に出来なければ、結局それを可能にする別製品を用意する必要があります。

動作する確証がないものが動いてくれると、喜びも大きいですね。

想定外が連続したり大変苦労する場面もありますが、これも自作の醍醐味です。

今回は大変に恵まれていました、皆様に感謝です。

 ASRockさん以外でXeon E3-1200v3シリーズを明記しないのは、細かい所で未対応だったり、

大人の事情などの何かしらの理由があるのでしょうか？　そこはモヤモヤがスッキリしません。

これが真の実力だったのか　Hall of Fameが化けた！

 今まで我が家では最新CPUであったCore i5-4690K。

Hall of Fameの力を充分出せていると思っていましたが、違いました。

発売まもなく前世代となった不遇のXeon E3-1285L v4ですが、実力は最新です。

ファイナルファンタジーXIV: 新生エオルゼア ベンチマーク キャラクター編

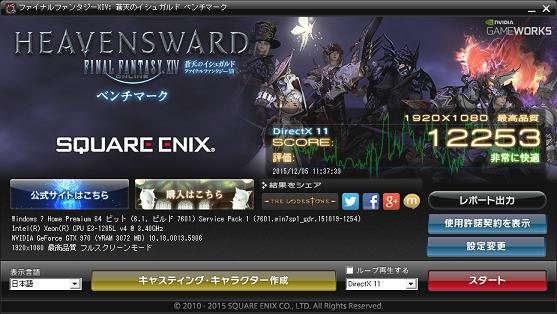

GTX970ファイナルファンタジーXIV蒼天のイシュガルド ベンチマーク

3DMark11

ポセプラ超えたったお

POSEIDON-GTX980-P-4GD5環境では第3世代Core i7－3770Tなのでハンデがありますが、

GTX970がGTX980を超える場面はめったにありません。Xeon E3-1285L v4様様です。

3DMark11 スコアと消費電力

3DMark/3DMark11ともにこのように誤表記されます

最大周波数、製造プロセス、TDPを間違えています

　Xeon E3-1285L v4での 3DMark スコア

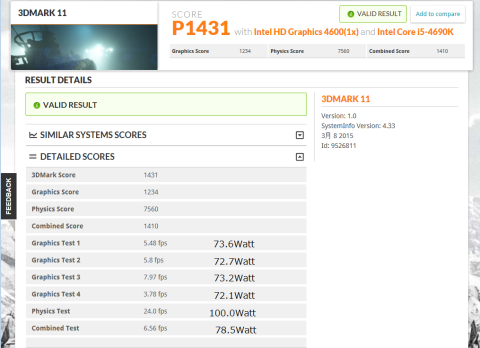

　Core i5-4690Kでの 3DMark スコア

 換装前のCore i5-4690Kでのスコアは9885でした。700以上の向上です。

Fire Strike FPS

Core i5-4690Kでは出せなかったHall of Fameの実力が、しっかりと数値に表れています。

Xeon E3-1285L v4は、ハイスペックゲーミングPC構築にも適した実力の持ち主でした。

 hidechanさんのレビュー観てやりたかったゲームWorld of Warshipsに挑戦したよ

hidechanさん　PGTX980TI/6GD5 HOFのレビュー

*

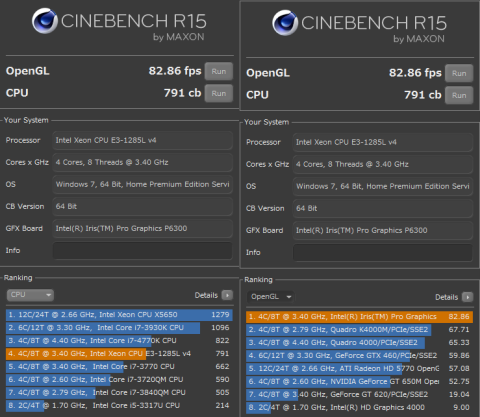

CINEBENCH R15

3Dmark11XeoniGPU

目安としてGTX460の768MB版相当の性能です。かつてのミドルクラスの性能です。

4Gamerさん過去記事参照すると、Core i7-975EEとGTX460 768MBでscore3063、

消費電力は259Wattでした。

CPU単体でもここまできたと思うと、感慨深いものがあります。

MSI N460GTX Cyclone OC (768MB)　過去のメインマシンより

ファイナルファンタジーXIV: 新生エオルゼア ベンチマーク キャラクター編

標準品質 1980x1080 フルスクリーン

ファイナルファンタジーXIV蒼天のイシュガルド ベンチマーク

標準品質 1980x1080 フルスクリーン DirectX9

ドラゴンクエストXベンチマーク

最高品質 1980x1080 フルスクリーン

ライトゲーマーであれば、いよいよグラフィックボード無しでの運用を考えるときかも

しれません。姉妹製品のCore i7-5775Cならオーバクロックで不足を補うことも可能です。

 もちろんWorld of Warshipsも１度も設定をいじっていませんが、iGPUで普通に遊べています。

ロイロ ゲーム レコーダー

ゲーマーの皆様は既にご活用していると思いますが、私は今回初めて利用させていただきました。

 ShadowPlayを利用できないiGPU環境で便利ですね。

今回のプレミアムレビュー募集を見るまでは Xeon E3-1200v4シリーズについての知識も

無く、Core i7-5775C相当品でIris Pro Graphicsなら消費電力もそれなりに高いだろうとの

イメージがありました。

実際に検証して思ったのは、ハイエンドゲーミングノート向きの電力効率に優れる特性を

持ったCPUであること。デビュー当初のCore i7-3770T以上のインパクトを感じました。

Core i7-3770TではMini-ITXにサウンドカードで長く使用しましたが、たいへん使い勝手がよい

のでATXマザーに戻し、現在もメインマシンとして常用しています。

Xeon E3-1285L v4もMini-ITXで使いたいところですが、検証結果のとおりHall of Fameの

パフォーマンスを引き出せる我が家では唯一のCPUなので、このままいくつもりです。

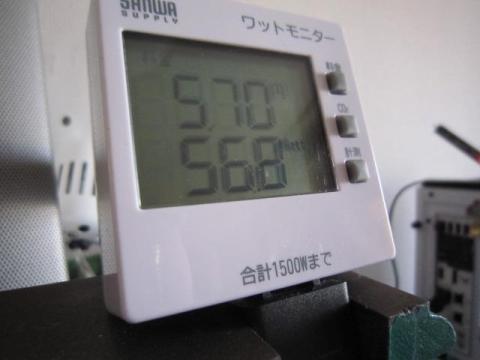

アイドル時の電力比較

GF PGTX970/4GD5 HOF 搭載　iGPU側利用時

いきなりピンボケすみません

GF PGTX970/4GD5 HOF 搭載　dGPU側利用時

GF PGTX970/4GD5 HOFを外して

キツキツでケース外に出すのが厳しいのでこのままです・・・

CPU単体時　39.4Watt

Xeon E3-1285L v4 1WattあたりのScore 30.85

Core i5-4690K　1WattあたりのScore 18.26

Score比較で2倍以上、1WattあたりのScore比較で1.69倍となっていて電力効率が大きく向上

していることが判ります。

1WattあたりのScore比較で2倍以上にならないのは、iGPU性能向上によるCPU側の処理量の増加

によるもので、CPU側消費電力で相殺された分の影響だと思われます。

オーバークロックできないXeonですが、BCLKをいじれば僅かに速度向上を確認できました。

左定格　右ベースクロック102　Super PI 実行時

BCLKを102にしたせいか、37倍までしか上がりません。

実際には上がっているかもしれませんが不明です。

Super PI mod 1.5　左定格　右右ベースクロック102

誤差程度ですが効果はあるようです。しかし、クロック次第のベンチなので、

軽くオーバークロックしたCore i7-3770TやE8500にも負けます。

こちらも上の6515から極僅かに向上したようです。

パーツ全てのOC耐性が良く、BCLK105まであげたとしても105ｘ38で4GHｚ程度。

大事なパーツを壊さないために、無茶は禁物ですね。

PCMark 7

Broadwell世代そのものにプレミア感がありますが、Xeon E3-1200v4シリーズは前世代に比べ

入手性が悪く、さらに今後はXeonシリーズをデスクトップ向けマザーボードで利用できる機会も

減りそうです。

FFゲーム機として親類宅に渡ったE3-1225 v2に代わって、再びXeonが我が家に来てくれました。

なんという幸運でしょうか。今Core i7-3770T以上のワクワク感をE3-1285L v4に感じています。

それでは感謝の気持ち込めて、ジーク Xeon！
