5/8エクスペリエンスインデックスを追記いたしました。
ひとまずの構成です。
Ｍ／Ｂ：DH67BLB3 ＜＜＜＜＜
ＣＰＵ：core i3 i3 2120 LGA1155 3.3GHz
メモリ：CFD 4G x2
ケース：Freedum FPC CMBB
ＳＳＤ：siricon power TS332GSSD25S-M
ＤＶＤ：DVD-RW 16倍速書き込み SATA HL-DT-ST GH20NS10
電源 ：ATX 400W
ＯＳ ：windows 7 HOME Premium
マウス：USB 無線マウス
キーボード：USBキーボード。
スピーカー：USBスピーカー、エレコム
とりあえず、こんだけあれば、動きます。
紹介
DH67BLB3 ＜＜＜＜＜レビューの品
インテルマザーボード。青い基盤はインテルらしいですね。
付属品として、SATAケーブル２本。ドライバDVD。バックパネル。説明書、基盤表シール、自作パソコン組立マニュアル。
LGA1155対応、USB3.0対応、末尾のB3はSATA6.0のドライバ不具合の対策済基盤ということです。デュアルチャネルメモリは1333、1066の2対応です。
細かいことは組立マニュアルのページに載ってました。
付属してきた組立マニュアル
ちなみにキーボード、マウスもUSBのみであります。不便？
モニタ出力はDVIデジタルか、HDMIです。USBでもモニタ出力はできることはできます。
core i3 2120 を選択しました。マイクロマザーでi3の省電力は不思議なチョイスかもしれませんが、まあ、普通に録画した動画をエンコードするくらいのリビングパソコンには、これで、満足するはずなのです。将来的にVGAを追加投資して、レベルアップをはかると考えれば、マイクロマザーの拡張性は大きな利点と自分は考えます。
ちなみに予測としては、地デジチューナーとSATA拡張でPCIｘ1を使用するんではないかと・・・思っています。
ケース ：Freedum FPC CMBBB
オールアルミのキューブＰＣ。軽いです。センサーがついてますが、今は内部温度の目安程度です。
大きさは少し大きめ。
Ｗ２８３ ｍｍ
Ｈ２３０ ｍｍ
Ｌ３８７ ｍｍ です。
しかし、ATX電源を搭載できるので、自作する人には、融通が聞く一品です。
フロントメッシュにて、FANも追加可能。リアには12cmFAN。
いちいち、電源を外さないと、中をいじれない構造であり、少し不便。
ＳＳＤはSATA6.0未対応です。遅いんですけど、プチフリは起きません。
このくらいのマザーでは、安定している。と思う。
電源。後で、80PLUS省エネ電源に変えて、レビューする予定です。
メモリも１枚挿しにしようかと思っています。
BDドライブも試すかもしれません。
紹介が長すぎましたが、ここから、組立をレビューしていきたいと思います。
組立マニュアルなるものがあるので、それに沿って行きましょう。
＜＜＜＜＜

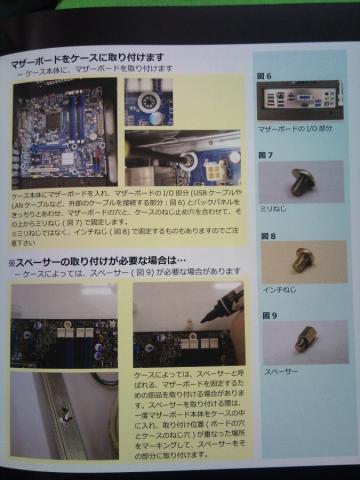

ケースにマザーを取り付けよう
マザーボードをケースに取り付けます。

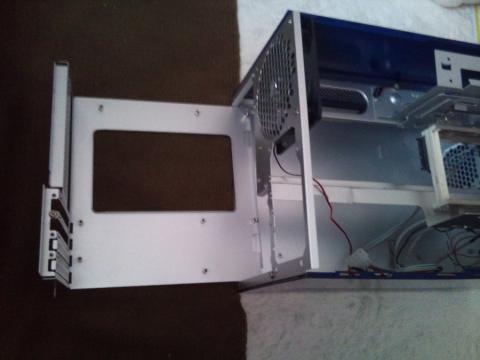

ケーストレイを引き出します
そして、バックパネルをケースに差し込みます。

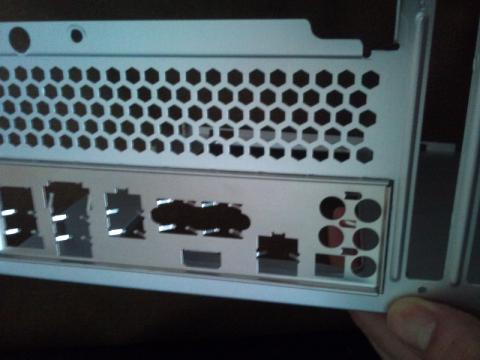

バックパネルをはめます
キツイです。これが一番時間かかった気がする。かちっと言うまで差し込むんですが、これ、0.1mmもすき間無い。筐体がアルミなので、力を入れるとフレームが曲がっちゃいます。ちょっと難儀でしたねこのケース。ドライバーやらペンチやらでなんとかねじ込み、きちんと差し込むことに成功しました。

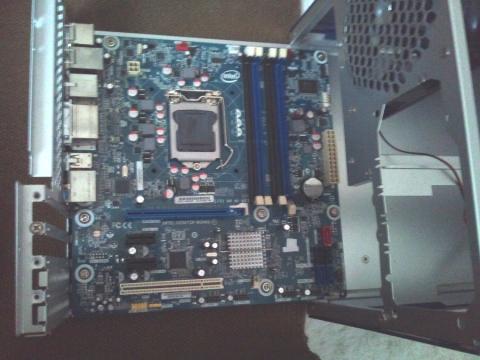

マザーボードを取り付け
ミリねじで固定します。基盤なので、キツク閉めなくて良いです。固定できれば良いです。
＜＜＜＜＜

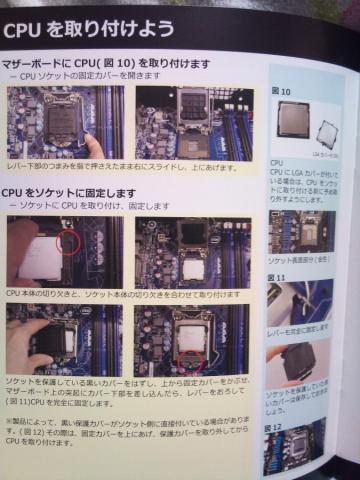

ＣＰＵを取り付けよう
あれ？昔はＣＰＵ側にピンが出てたのに、今はマザーにピンがあるんですね。

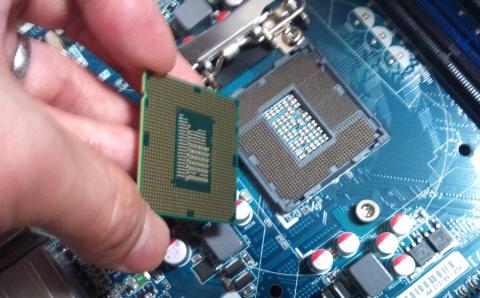

LGA1155ＣＰＵとマザー
相変わらずの無知っぷりです。汗。
左右に切り欠きがありますので、合わせる。上からカバーで押さえて、固定して、装着ＯＫです。
＜＜＜＜＜

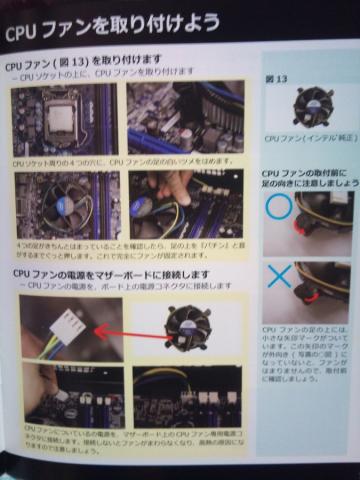

ＣＰＵファンを取り付けよう
あらかじめFANコネクタの位置を確認して、ケーブルが届くかどうか確認しておきましょう。やり直しはできません。（できるけど、またグリスを塗らないといけないので面倒）
結構、長さギリギリでした。

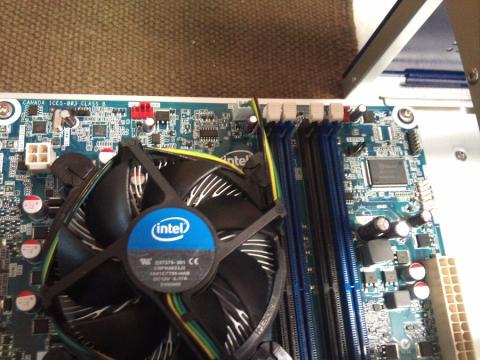

ファンを取り付け・・・接触してる？
ここで、ちょっと失敗。写真で、コードがFAN羽と接触しており、FAN回りませんでした。ＢＩＯＳ確認で気づき、コードを伸ばして、FAN部を余裕を持たせ、無事、回りました。
ちなみに、消費電力が低いので、ＢＩＯＳ起動くらいでは、ＣＰＵ温度上がらないので、FAN無くても落ちませんでした。さすが省電力ＣＰＵ。
ピンを押し込んで、FAN装着できました。
＜＜＜＜＜

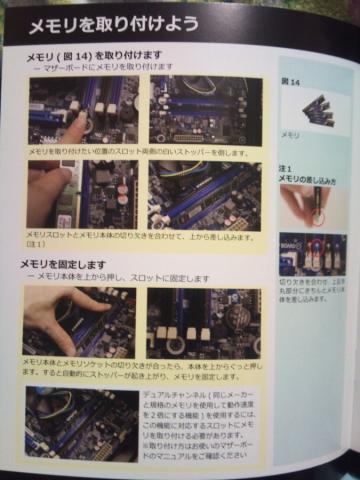

メモリを取り付けよう

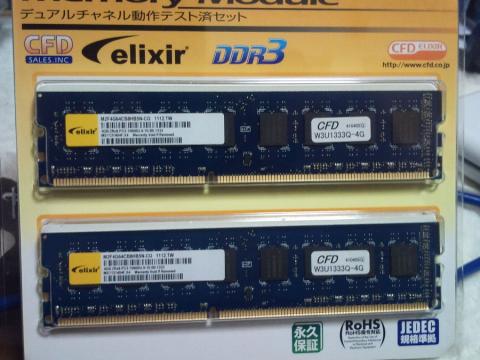

ＣＦＤのメモリです。４Ｇ
CFDのメモリは青いメモリでした。マザーとケースと合わせた訳ではないですが、同系色はうれしいです。今後のステップアップも考えて、4Gx2です。

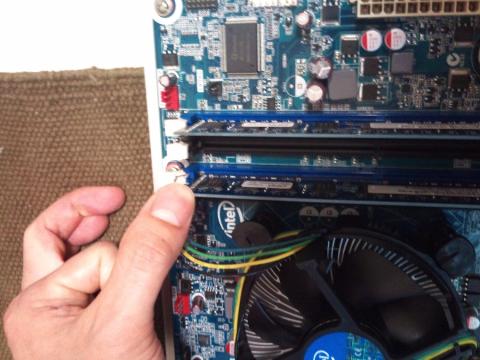

メモリを取り付け。狭い。
押し込むだけです。
ＶＧＡカード追加すると、メモリのストッパーが動かせなくなる可能性あり。
メモリはそんなに取り外ししないからいいかな？？
＜＜＜＜＜

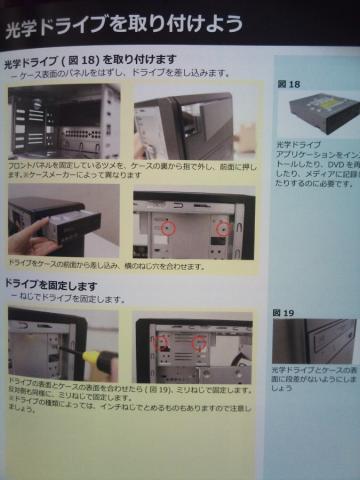

光学ドライブを取り付けよう
ＳＳＤはマウントを取り付ける予定でしたが、直付けしちゃいました。（奥）

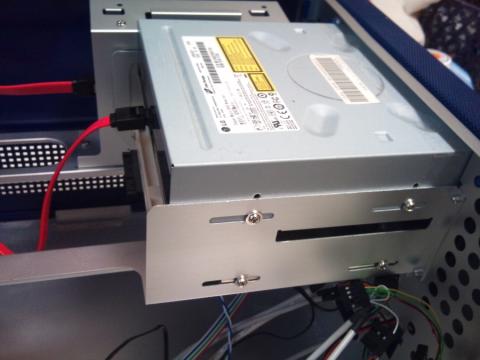

ＳＳＤ（奥）ＤＶＤドライブ（手前）
ＤＶＤドライブの横に４つ、ミリねじで固定します。
＜＜＜＜＜

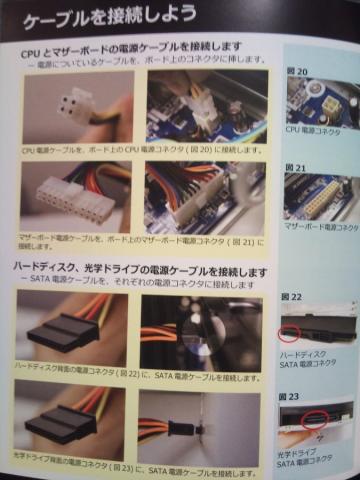

ケーブルを接続しよう
フロントパネル用の端子にコネクタを、説明書通りにつなげます。コネクタはプラスとマイナスがあり、色が白なのはマイナスです。電気規格では黒がマイナスでありますが、今回は白がマイナス側になるようにつなげましょう。コネクタ側にプラスマイナスが書いてある場合は分かりやすいですけどね。
フロントパネルコネクタ。
SATAケーブルもつなぎ、このケースの場合は電源を最後につなげます。ドライブにはSATA用の電源をドライブにつなぎ、ATX電源をマザーにつないでいきます。マザー側は24ピンですが、電源側が20ピンでも、4つ空いてますが、大丈夫。CPU用の4ピンもつなぎます。混雑してますがケースは手がギリギリ入るくらいですね。

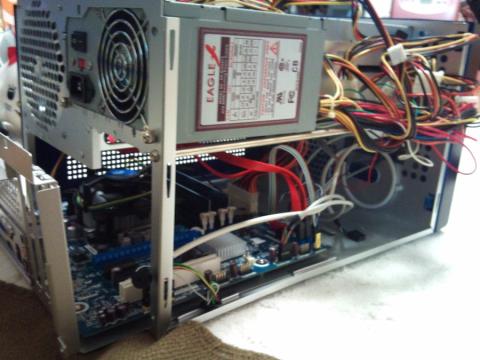

ケーブル接続するとこんな感じ。まとめてなくてスミマセン

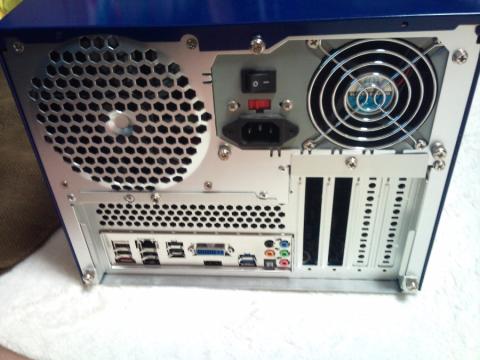

ケース後側をねじで、閉めます。できあがり
ケースはまずは基盤側のトレーを3ヶ所ねじで閉めます。
天井をはめ込み、電源の所のねじを１ヵ所閉めると、できあがりです。
ドライバレスで、回せるねじなので、開閉が楽です。レビューアーにはもってこいです。

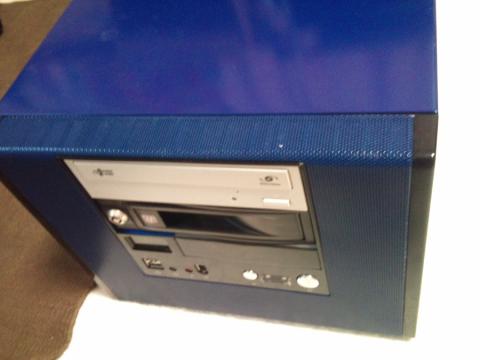

ケース前側とフロントパネル
＜＜＜＜＜

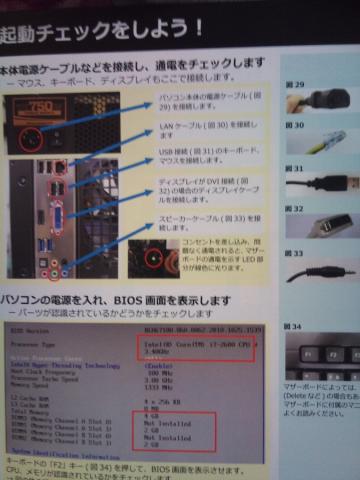

起動チェックしよう
ＯＳインストール後、
ドライバDVDで、インストールを選ぶとオートで各種ドライバがあたります。楽です。
しかし、ドライバのバージョンが低いため、最新アップデートしなくてはなりません。インテルＨＰのサポートで自動アップデートがありますので、それやってみましょう。ダウンロードしてから実行しましょう。
はれて、ＧＰＵドライバも最新となり、エクスペリエンスインデックスも4.8から5.2。3Dも5.1から5.8となりました。

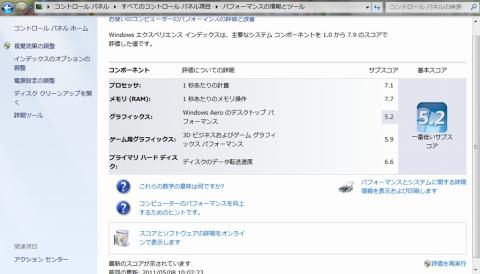

i3 H67 エクスペリエンスインデックス
ちなみに、ＢＩＯＳアップデートもＥＸＥファイルで、ダウンロードできますので、結構楽です。さすがインテル。再起動するまで待ちましょう。
ちなみに
フロントパネルコネクタ。
黄色いジャンパピンは、写真の位置でconfig(advanced設定)、1-2でnormal設定状態で、ＢＩＯＳ立ち上がります。外して起動すると、リセット状態されます。
ＢＩＯＳの画面が変わりました。FANコントロールもできるようになります。
ＢＩＯＳのPerformance設定。自己責任で
メモリ、CPUの倍率(?)を変えたりできるようです・・・が、危なそうなので、もうすこし勉強してからいじることにしましょう。
感想＜＜＜＜＜
CPUとDDR3のメモリの種類さえ間違わなければ、あとは自由です。
構成も簡素にでき、組みやすいマザーです。今後、スペック落ちしても、VGA追加や、メモリ使いまわしとかすれば、長く付き合えるマザーではないでしょうか。能力は次回調べますが、core i3 i5のアイドル時の消費電力は低いので、microATXでも、サブマシンとしての機動力も十分ではないでしょうか。
静穏、省電力では、ものすごく賞賛に値する、良いPCが出来上がりました。
今の御時勢、HDDは大容量ですが、多数ケース内に打ち込むと、とたんに温度上昇を招くので、外付けHDDという選択肢も考慮しておく必要があります。
今や熱を発するものは、VGAかHDDしか熱くないのかもしれません。次世代のHDDを入れ替えて使っていきましょう。ちなみに自分の250GHDD５本、4000円くらいで売りました。ポータブルHDDが高性能だったので、切り替えましたよ。
ちなみに後日談ではありますが、内蔵GPUの威力はあんまり示せてはいないですが、3Dゲーム以外であれば、このスペックの投資金額は、結構お買い得と評価しました。最大のレベルアップは、DDR3採用と、i3の省電力CPUがすごい技術とわかりました。
CPU能力が、結構皆さん気になるところではないでしょうか。i3 2120の評価は、自分的には悪くないと思うんですけどね。
マザーボードの評価が少ないように見えますが、CPUもメモリもマザーありきですから。満足したマザーです。
5/8エクスペリエンスインデックスが変化しました。アップデートかな？ちょっと不可解なこともありますね。
次回「エンコード編」です。
intel G31マザーとの比較を予定してます。
エンコード編＜＜＜＜＜ 省エネ編＜＜＜＜＜ 追記＜＜＜＜＜
まあ、なんとかレビューは、自分なりにできるところまで行ったので、エンコード編と省エネ編を同時で書いていきます。
USB3.0 を検証＜＜＜＜＜
もちもの
HDDを使用して、ポータブルの快適さを調べました。
では、まず、ベンチマークから。
USB2.0 のベンチ
USB３．０ のベンチ ＜＜＜
次に、２Ｇのmpegファイルの転送と、４．３ＧのDVD相当のファイルの転送を比べてみました。
転送コピーに使用したソフトは、Fier File Copy 4.9 http://www.vector.co.jp/soft/win95/util/se193087.html
USB3.0
２Ｇ ３０秒
４．３Ｇ ５２秒
USB2.0
２Ｇ ７０秒
４．３Ｇ １５６秒
大きなファイルになると、当然３倍近く短縮されるようです。
ベンチを比べても分かりますが、実際ファイル転送を使ってみると、その効果が分かります。
ちなみに、ＨＤＤもUSB3.0でも相当安くなっているので、快適生活を試してみる価値はあると思いますよ。
G31とH67のエンコード省エネ比較＜＜＜＜＜
Ｍ／Ｂ：DH67BLB3 ＜＜＜＜＜
ＣＰＵ：core i3 i3 2120 LGA1155 3.3GHz
メモリ：CFD 4G x2
ケース：Freedum FPC CMBB
ＳＳＤ：siricon power TS332GSSD25S-M
ＤＶＤ：DVD-RW 16倍速書き込み SATA HL-DT-ST GH20NS10
電源 ：ATX 400W
Ｍ／Ｂ：DG31PR microATX
ＣＰＵ：core 2 DUO E4700 2.8GHz
メモリ：ノーブランド2G x2
ケース：Freedum UFO ブルー ATXマザー
ＳＳＤ：インテルR X25-M Mainstream SATA 80G
ＤＶＤ：Liteon IHES208-27 DVD-Rx16 読込みBD-Rx8
電源 ：ENERMAX 電源 ECO80 350W EES350AWT
ＯＳ ：windows 7 HOME Premium
ＶＧＡ：KEIAN ECS GeForce GT240 512MB PCI-E NGT240-512QI-F
もちもので登録してあるやつもありますが、スペース上リンクは載せません。
E4700

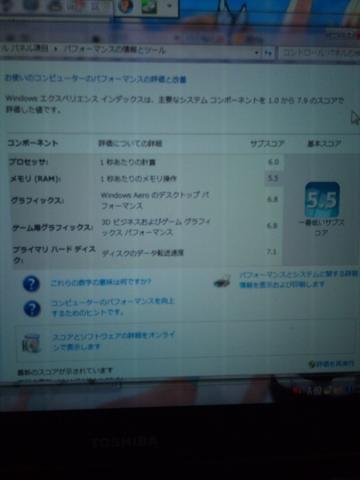

エクペリエンスインデックス
ここで、省エネを測る道具として、エコワットを使用しました。
http://www.amazon.co.jp/ELPA-%E7%B0%A1%E6%98%93%E5%9E%8B-...
ただ、このロットは機器依存性が大きく、ノーパソとかだと正確な値が出ないそうです。なので、あくまで、同電源の比較としてみていてもらいたいと思います。（今回のレビューは時間測定とかも誤差大きいし、ＣＰＵ温度とかもちょと参考程度なので心苦しい次第であります）
ＲＡＷ現像比較＜＜＜＜＜
見よう見まねですので、使用ソフト間違っていたらすみません。
画像サイズ 3908x2602 ２４Ｍバイト ＲＡＷ
現像ソフト Ｐｉｃａｓａ ウェブアルバム（google系）http://picasa.google.com/
２４Ｍｘ１００枚ＲＡＷファイルを同ＨＤＤ内にｊｐｅｇでエクスポート。サイズはフルサイズのまま。です。
i3 2120
i3 2120 メモリーを１枚抜いて４Ｇｘ１で。（エクスペリエンス メモリ７．１）
E4700
E4700 VGA無し（エクスペリエンス グラフィック３．４）
i3 2120 １７９秒
i3 2120 メモリーを１枚抜 ２００秒
E4700 ２４８秒
E4700 VGA無し ２５２秒
結果より、VGAを切ってもそんなに落ち込みが悪くないのは、グラフィック系は画像では、使用頻度が少ないって所ですか。
主にＣＰＵとメモリを使用してる結果となりました。でも、７５％くらいの時間でできます。早くなりましたね。（自分はイチデジは持ってません）
メモリはデュアルチャンネルを使用しているので、省エネとはいえ１枚使用は芳しくはありません。他サイトによると、メモリ使用消費電力は１枚落としても１Ｗくらいしか落ちないとの噂です。（多分）
次に、
エンコード比較です＜＜＜＜＜
使用ソフト
ＴＭｐｅｇＥｎｃ３．０ ＯＥＭ
ファイル mpeg ７４０ｘ４８０ １時間 アニメ ２．１７Ｇ
エンコード ＷＭＶ変換 ７４０ｘ４８０ スピード重視 音声ＷＭＡ１２８ｋ １３００ｋｂｐｓ サイズ１３０Ｍバイト
ｉ３
ｉ３ メモリ １．３Ｖへダウン（詳細は最後に）（エクスペリエンス 変わらず）
ｉ３ メモリ１枚
E4700
E4700 VGA無し
i3 2120 １１６４秒
i3 メモリ１．３ １１２２秒
i3 メモリー１枚 １１９０秒
E4700 １９４１秒
E4700 VGA無し ２０１０秒
画像。

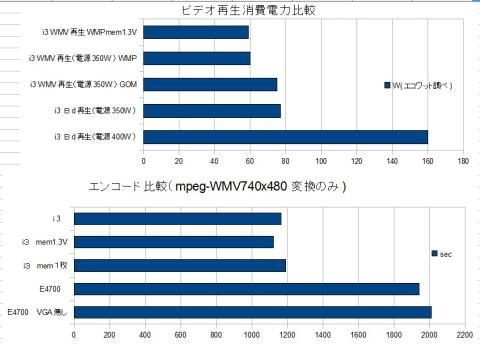

エンコード比較、消費電力比較
メモリ１．３Ｖダウンにしても、スピードが上がってるのは、外気温の違いとダウンクロックのおかげ（？）で、マザー温度が上がらなかったせいとも考えられます。
ちなみにi3 ではエンコード中 ＣＰＵ使用率７７％ Ｃぷ温度は、２０分で１０℃アップでした。リテールファンでもかなり静穏なので、温度変化を下げてやれば、パフォーマンスはあがるかもしれません。
省エネ編＜＜＜＜＜
上の画像で出てましたけど、今度は消費電力を比べます。エコワットなので、あくまで、比較です。
i3のみで、比べてみましょう。
使用ソフト
ＷＭＰ１２、ＧＯＭＰｌａｙｅｒhttp://www.gomplayer.jp/
ＰＯＷＥＲＤＶＤ８ ＢＤ （E4700ではＷＩＮＤＶＤ９ＰＬＵＳです）
再生ファイル
ＷＭＶ ７４０ｘ４８０ １３００ｋｂｐｓ ワイド１６：９ １時間２７分 ７３１Ｍバイト
Ｄｉｖｘ５ ６３６ｘ３４０ 音声１１２Ｋ ２５分３３４Ｍバイト
ＢＤ 「スキャナーダークリー」１０８０ｐ アニメ？ ２時間
ドライブはLiteon IHES208-27 使用
電源は、省エネ ENERMAX 電源 ECO80 350W 使用
１時間再生でのＷ/ｈです。
i3 ＷＭＶ再生 ＷＭＰ メモリ1.3V ５８．９Ｗ
i3 ＷＭＶ再生 ＷＭＰ ６０Ｗ
i3 ＷＭＶ再生 ＧＯＭ ７５Ｗ
i3 ＢＤ再生 ７７Ｗ
i3 ＢＤ再生（電源４００Ｗ） １６０Ｗ
画像。
エンコード比較、消費電力比較
今まで、ＧＯＭの方が軽いと思って使ってたんですけど、なんか、逆転してます。ＷＭＶならしょうがないと思ってますが、ＤｉｖＸで、あとで検証してみます。
予想として、ＢＤのようなＨＤ画質での再生ではＧＰＵの性能差が出るんではないかなと思ってますが、実証まではいたりませんでした。
省エネ検証としての結果ですが、
メモリダウンクロックでは、１Ｗの低下が見られました。誤差ではないものの、わずかな省エネではある。エンコード速度は落ちてはいないので、不具合が出なければこのまま１．３Ｖで行ってみようと思う。
ＷＭＰでは、E4700では重かったが、i3ではＧＰＵが支援しているのか（ＷＭＶ支援はある）再生ではＣＰＵ負担が減るようなら、なんらかのintelマザーでの対応があったのかもしれない。
謎を置きっ放しでスマナイ。
１００Ｗは切っていそう。車載シガーソケットでもいけそうではある。
今度は再生性能を、E4700との比較しようと思います。
再生負荷 比較＜＜＜＜＜
ＣＰＵ負荷を使用率で比較検証します。
ＳＤ画質の再生なので、あんまりＧＰＵ使用率は低いですが、マザー、ＣＰＵ、メモリ、総合の比較と思ってください。
再生ソフト、再生ファイルは、前回と一緒です。
ＢＤ再生は、１０８０ｐでのＨＤ画質での再生です。
ＣＰＵ使用率を目視で、平均で、書き出しました。（ＣＰＵ１のみ）
ちなみに使用ソフト ＥＶＥＲＥＳＴ http://www.gigafree.net/system/systeminfo/everesthomeedit...
i3 ＢＤ再生 ＰＯＷＥＲＤＶＤ １０％
i3 ＤｉｖＸ再生 ＧＯＭ ８％
i3 ＷＭＶ再生 ＧＯＭ １０％
i3 ＤｉｖＸ再生 ＷＭＰ ０％
i3 ＷＭＶ再生 ＷＭＰ ２％
E4700 ＢＤ再生 ＷＩＮＤＶＤ ２７％
E4700 ＤｉｖＸ再生 ＧＯＭ １４％
E4700 ＷＭＶ再生 ＧＯＭ ２２％
E4700 ＤｉｖＸ再生 ＷＭＰ １７％
E4700 ＷＭＶ再生 ＷＭＰ １０％

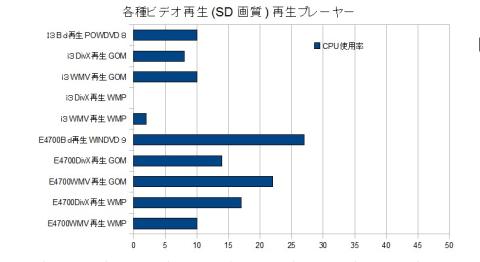

ビデオ再生 ＣＰＵ使用率比較
ここでi3 ＤｉｖＸ再生 ＷＭＰ での使用率は０％なのは、平均であり、１から５分おきに、使用率は５０％くらいになっています。どういったプログラムなのかは分かりません。
E4700(Ｇ３１)では、ＧＯＭのほうが軽いです。動作も、再生始まりはＷＭＰはもっさりしています。しかし、ＣＰＵが変わったといえ、i3（Ｈ６７）では、あきらかに、ＤｉｖＸもＷＭＶもＷＭＰが優位に立っている。動作は、もうストレスフリーなので動きに違いは見られません。Ｇ３１での再生支援について、GT240でドライバを入れなおしたが、変わらず。再生支援は動作している模様。
http://blogs.yahoo.co.jp/fumionatsukokomura/25114917.html
再生支援については、ＨＤ画質での検証らしいので、今後機会があったら、もう一度挑戦してみようと思う。
サイトでは、ＷＭＰ１１以降とＰｏｗｅｒＤＶＤで、ＣＰＵ使用率を下げる効果があるという。
ＢＤでのＨＤ画質では、ＷＩＮＤＶＤとＰＯＷＥＲＤＶＤのソフトの違いが有る可能性があり、一概には言えません。ＷＩＮＤＶＤは、ＡＣＳＳキーが当たらず、インストール断念しました。不具合多すぎ。
メモリ使用率は、どちらのＰＣも、おおむね３０％増くらいで留まっており、メモリの差は無い様に思えました。今後使用していき、レポートしてみたいと思います。
ＢＩＯＳ＜＜＜＜＜
注意。ＢＩＯＳをいじくると、致命的な損傷を追いかねません。
もし、頭のイイ人がいたなら、ＢＩＯＳ設定を解説下さい。
メモリです。＜＜＜＜＜

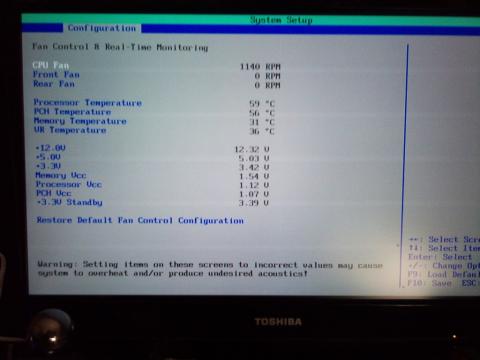

BIOS ＦＡＮコントロール画面
ＢＩＯＳでｃｏｎｆｉｇタブで、ＶＣＣが変更できます。これは、多分ソフトで、作動、使用する、電圧範囲と思われ、今は、効果なしでした。

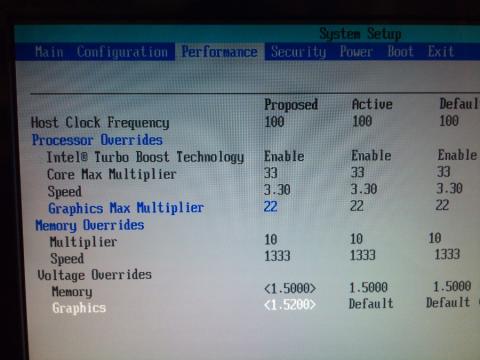

ＢＩＯＳのPerformance設定。自己責任で
ｐｅｒｆｏｒｍａｎｃｅタブでは、警告がでますので、自己責任で、変更できます。

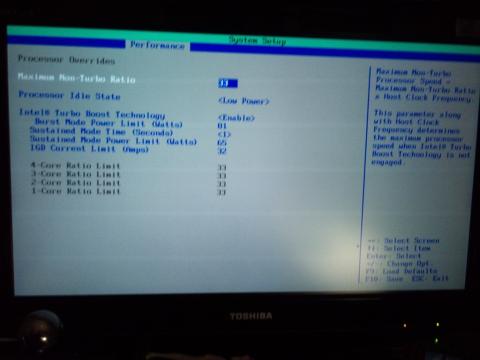

Performance ＣＰＵ設定画面
ＣＰＵを見ると、ブースト動作を消費電力で変化させているようなので、i3 2120でも、省エネ設定にしようと思えば、出来るんじゃないかな。
逆に言えば、３．３ＧＨｚをフルに使いたかったら、消費電力を上げて、冷却を考えれば、いけそうな気もする。
ｓｕｓｔｅｉｎｅｄ時（随時？）の消費電力がどのようにＣＰＵに影響しているのかわかれば、設定をコントロールできるんではないかな？
メモリです。とりあえず、マニュアル設定にして、１．３Ｖにしてみました。
performance の Voltage overrides も１．３に変わりました。

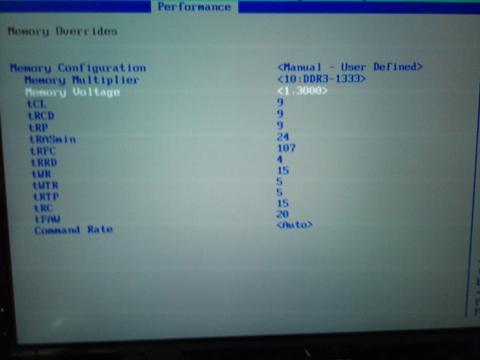

Performance メモリー設定画面
他にもＣＰＵ倍率は上げることはできないが、パフォーマンスを上げてやることは出来るんではないかと思いました。
まだまだ、使用に関しても、検証しきっていません。今後の課題を挙げてレビューを閉めさせていただきます。
★耐久テスト（エンコードや、３Ｄ系）
★車載してみる（タッチパネルモニタ使用とか）
★ＢＩＯＳ解析
★ＶＧＡ追加搭載
★ＨＤ画質のパフォーマンス
★eSATA SATA6.0可能パーツを拡張
★録画
