ギガバイト社様、ＺＩＧＳＯＷ様には、この場をお借りしてお礼をのべさせていただきます。
ギガバイト社のマザーボード ＧＡ－Ｚ６８－ＤＳ３ を１ヶ月ほど使用してきましたので
上位のマザーボードがどれほどなのかテストしたいと思い応募しました
では簡単なマザーボードの説明をします。
このマザーボードはＩＮＴＥＬ １１５５ソケット、 Ｚ６８チップセット仕様です
ＤＤＲ３ ３２ＧＢＭＡＸ、 ＳＡＴＡ３、ＵＳＢ３．０、 ＩＥＥＥ１３９４
映像端子はＨＤＭＩ端子のみです
ＰＣＩ－ＥＸ １６ ２本-----１６倍＊１ ； ８倍＊１
ＰＣＩ－ＥＸ×１ 2本
ＰＣＩ 2本
詳しくはリンク先でご覧ください
http://www.gigabyte.jp/products/product-page.aspx?pid=397...
不在で２日遅れで佐川急便で送られて荷物が届けられました
ＺＩＧＳＯＷ社からの封筒入りの手紙も入っていました
プチプチの中には梱包箱とは別にギガバイト社のマザーボードのカタログが
２冊入っていました グラビア印刷で紙質も立派な見て楽しそうなカタログです
英語ですが......。
オレンジ色が基調のカートン 底面にも印刷されています
かなりメッセージが強く入っている印象です

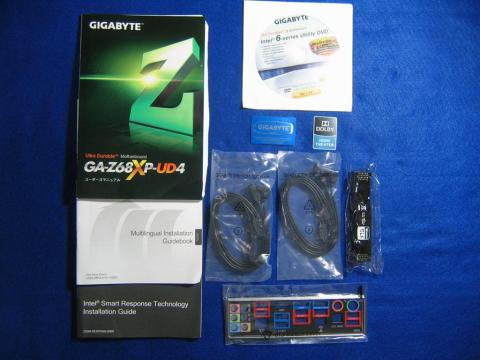

内部の付属品等 マニュアル（取説）は日本語でした
今回はマザーボードの紹介と（といっても写真を撮っただけですが）
組み立てなどを報告します
■■■ 課題 使用したパーツ ■■■
ＣＰＵ Ｉ３-２１０５
メモリー ＵＭＡＸ ＤＤＲ３ ４ＧＢ
ＨＤＤ SEAGATE 1TB
電源ユニット ＳＮＥ ＫＵＲＯ５００Ｇ
３Ｄビデオカード ＮＶＩＤIＡ ＧＴ４４０
（ＣＰＵ内蔵のグラフィック機能もあります）
これらに３２０ＧＢＨＤＤも追加します
ドライブはバッファローブルーレイドライブ BR-PI1216-FBS
OSはVISTA32 です ｷｯﾊﾟﾘ ｷﾘﾘ.....。

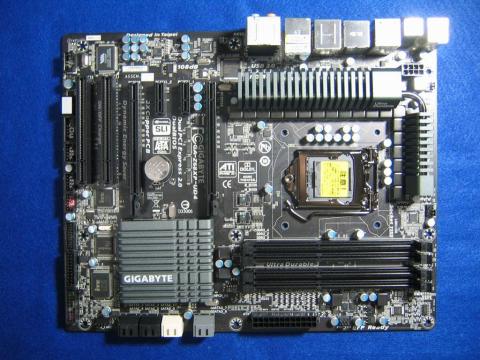

マザーボード本体
基板は結構重量がありますね ＧＡ－Ｚ６８－ＤＳ３と比較してですが.....。
機能がフル機能でウルトラデュラブルということもあり基板の重量があるようです
当然放熱版の重さの影響もあるでしょうね。
ヒートスプレッダー近辺

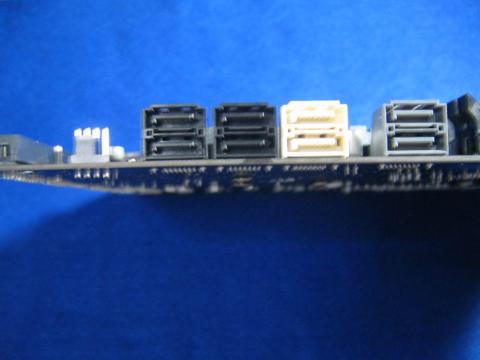

ＳＡＴＡ２，３端子部

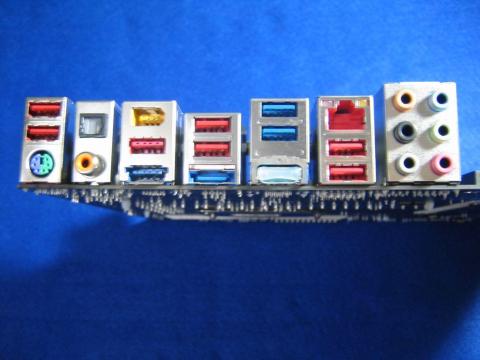

バックパネル近辺

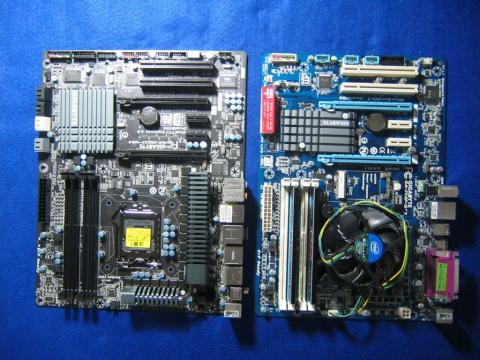

左 GA-Z68XP-UD4 と 右 GA-Z68P-DS3 外見の比較 ＣＰＵ載せ替え中
GA-Z68XP-UD4はＤＳ３に比較してフルＡＴＸで写真で左右に長いです（奥行きがあるというか）
ＰＣケースによっては奥行きのあるドライブと干渉する可能性もあるかもしれません
ドライブ動かせばＯＫですが....。
ＣＰＵ移植後.......。

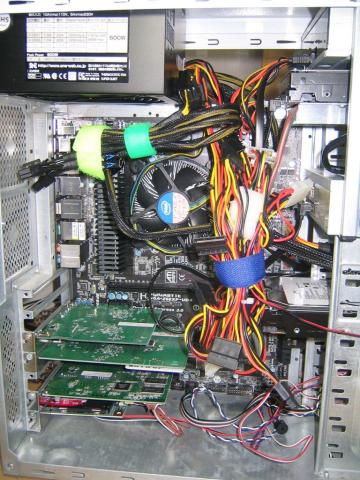

乱雑な組み立てですが、とりあえず組み上がりました
その後新規ケースにしました。
付属のＣＤからドライバーをインストールしているところです
エキスプレスインストールでは自動でドライバーがインストールされます
選択してインストールも可能です
■■■ 課題１ ■■■
●オーバークロックについて
ＧＩＧＡＢＹＴＥ社添付のオーバークロックソフトを使用してくださいということですが、
ＣＤＲＯＭ内蔵添付ソフトには２種類あり、「ＳＭＡＲＴ６」内の「ＳＭＡＲＴ ＱＵＩＣＫ ＢＯＯＳＴ」と
「ＥＡＳＹ ＴＵＮＥ６」があります ＥＡＳＹ ＴＵＮＥ６は詳細に設定できます
ＴＯＵＣＨ ＢＩＯＳにもＢＣＬＫと倍率変更機能、その他があります

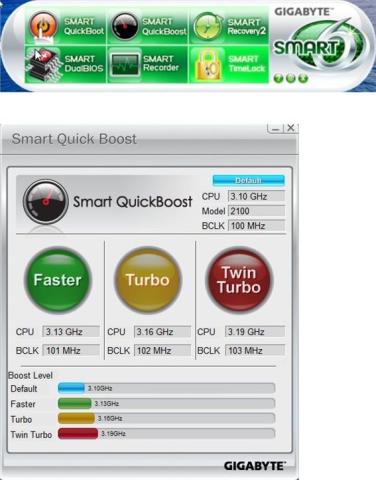

★---- ＳＭＡＲＴ６ と ＳＭＡＲＴ ＱＵＩＣＫ BOOST----★ $$$$$ 1つ目のソフト $$$
このソフトは３段階のクロックアップができます。
ＦＡＳＴＥＲ、ＴＵＲＢＯ、ＴＷＩＮＴＵＲＢＯ で、ＴＷＩＮＴＵＲＢＯが最速になります
押しボタン式で設定されるとランプがつきます（信号機の色と同じ？）
載せたＣＰＵでクロックアップ周波数がソフト側で自動で決めます
各設定したいボタンを押すとＲＥＳＴＡＲＴ ＮＯＷか 後で再起動するかと、止めるか
聞いてきます 再起動すると選んだＦＡＳＴＥＲ、ＴＵＲＢＯ、ＴＷＩＮＴＵＲＢＯで設定確立します
私の手持ちのＣＰＵ ＩＮＴＥＬ Ｃ１３-２１０５では倍率変更できないため
３１倍で決め打ち状態です あまりクロックアップはできません
ＢＣＬＫをちょっと弄るくらいですね......。 ９０ＭＨＺしかアップできません。
なんてこった ｛*|*}? 滑ってしまった orz ｶﾞｯｸｼ。
~
初期設定（デフォルト状態） ＢＣＬＫ １００ＭＨＺ ； ＣＰＵ ３．１０ＧＨＺです

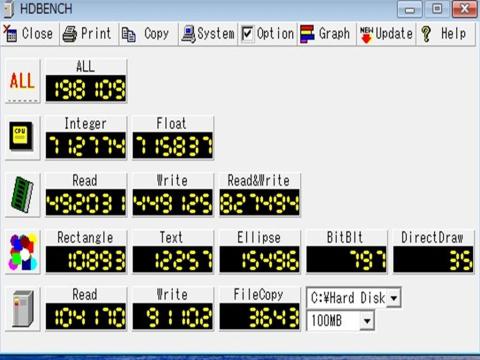

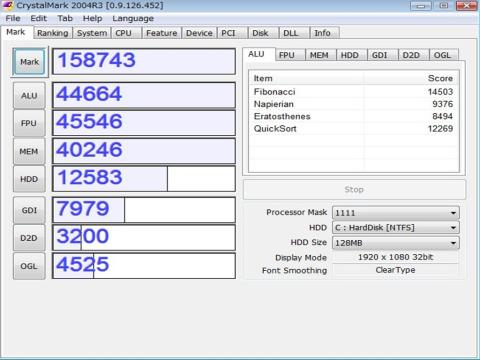

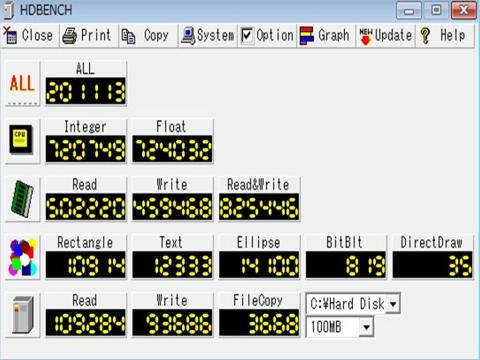

HDBENCH3.3 と CRYSTALWINMARK2004を使用しました
ＦＡＳＴＥＲ設定 ＢＣＬＫ １０１ＭＨＺ； ＣＰＵ ３．１３ＧＨＺになります
ＴＵＲＢＯ設定 ＢＣＬＫ １０２ＭＨＺ ； ＣＰＵ ３．１６ＧＨＺ
ＴＷＵＩＮＴＵＲＢＯ設定 ＢＣＬＫ １０３ＭＨＺ ； ＣＰＵ ３．１９ＧＨＺ
ベンチソフト検証は３回行い真ん中の数字をとりました ＴＵＲＢＯで下がっているのは
ＨＤＤアクセスのばらつきかもしれませんね まだまだ追記、修正します
しばし休憩を......。
★--- ＥＡＳＹＴＵＮＥ６ ---★ $$$ ２つめのソフト $$$
こちらのソフトは、より設定が細かくできるオーバークロック用ソフトです
残念なのはＣＩ３-２１０５はＢＣＬＫがいじれないので（フリーズする）操作できません
Ｋ付きの倍率変更ＣＰＵならクロックアップもできると思います
できるのはＱＵＩＣＫＢＯＯＳＴだけですね
ソフトは単独で動きます また設定後リセット要です。
先ほどのソフトに近似してますが、ＱＵＩＣＫＢＯＯＳＴは同じものです

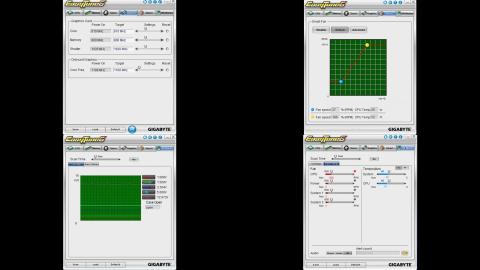

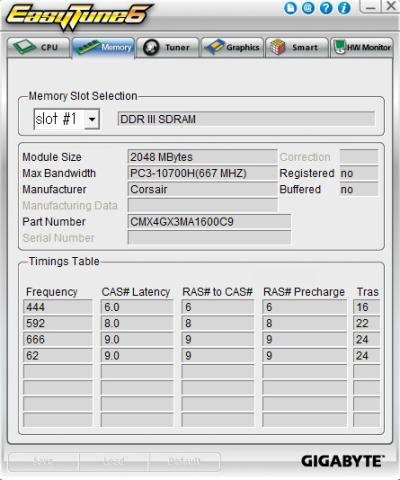

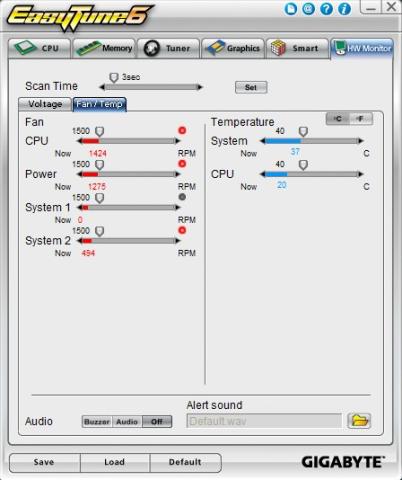

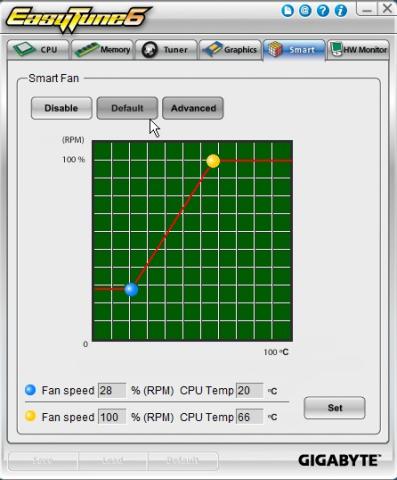

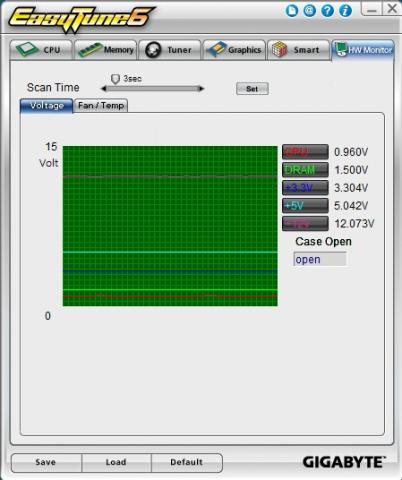

ほかにＣＰＵ、メモリー、グラボ、ＳＭＡＲＴ、ＨＷモニターの情報が見えます

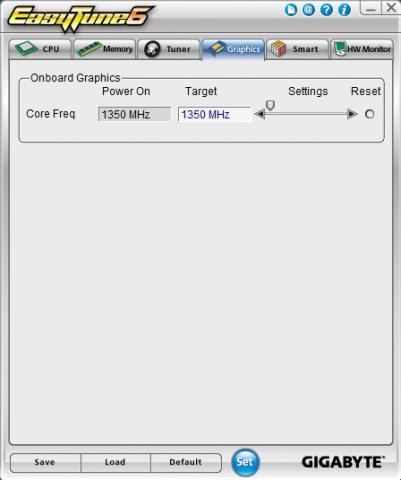

ＰＣＩ-ＥＸグラフィックカードのコアー、メモリー、シェダーのクロックと
内蔵グラフィックのコアークロックの可変ができます 画像は拡大します。

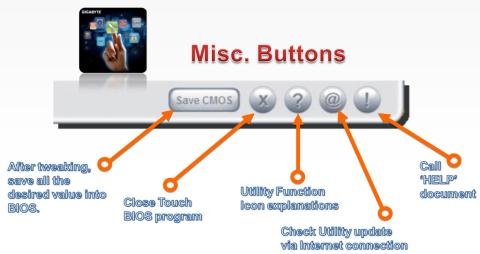

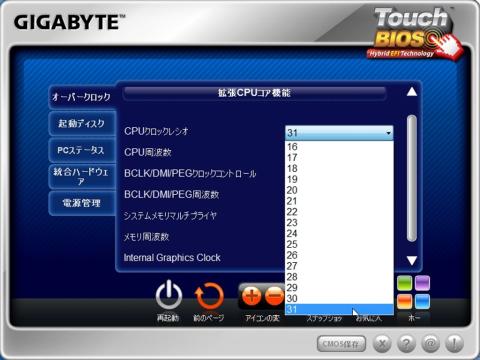

★--- ＴＯＵＣＨ ＢＩＯＳ からのオーバークロック---★ $$$ BIOSデータ変更 $$$

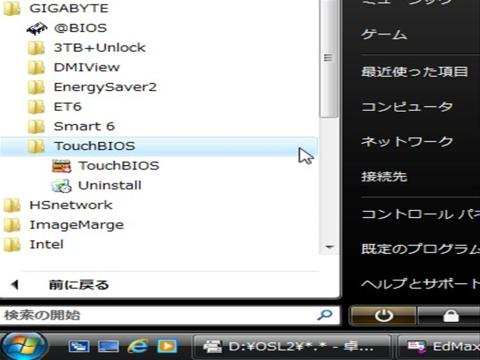

ソフトを起動します
オーバークロックをクリックすると拡張ＣＰＵコア機能が表示されます
ＢＣＬＫ設定はこの画面で行います
倍率も変更できます 対象ＣＰＵのみですが 倍率は下げることも可能？
設定が終わったらＣＭＯＳ保存します そして再起動。
以上に加えてＢＩＯＳからも行えます.....。
■■■ オーバークロックの結論 ■■■
倍率変更のできるオーバークロックに対応したＫ付きＣＰＵなら実力が発揮できると思います
手持ちＣＰＵの３％ＵＰではトラブルは特にありませんでした。 しかしＣＰＵ欲しいなぁ～......。
手持ちＣＰＵはＩＮＴＥＬ Ｃｏｒｅ１３-２１０５ ３１倍倍率固定 ３．１ＧＨＺ です。
■■■ 課題２ ■■■
● グラフィック性能について
ゲーム専用のグラフィックボードについて言われているものと思われますが
手持ちではＮＶＩＤＩＡ ＧＴ４４０しか有りません。
これは取り付けたＣＰＵやビデオカードの実力次第だと思いますが......。
ＩＮＴＥＬ ＣＰＵ ＣＩ３-２１０５には内蔵グラフィックチップがありますので
エンコード可能です もちろんグラフィックボード増設でＧＰＵエンコードも可能です
SandyBridge 2-core 4-thread 3.10GHz ― L2=256kB x2 L3=3MB 65W 2ch
DDR3-1333 '11/5/22 HD Graphics3000 EU 12 850MHz TB 1100MHz
ペガシス社 ＴＭＰＥＧ ＶＩＤＥＯ ＭＡＳＴＥＲＩＮＧ ＷＯＲＫＳ５を使って
ビデオファイルのＭＰＥＧ４エンコードを行いました（最新バージョンで行いました）
Ｍ２ＴＳ→Ｈ．２６４／ＭＰＥＧ４のみエンコードされます あとはソフトエンコードに
なります
ソースは １４４０×１０８０ Ｍ２ＴＳ ２時間７分 １３ＧＢあります
ＭＰＥＧ４ エンコードビットレートは５ＭＢＰＳ 固定
エンコードに要する時間は約６０分でした ＣＰＵ使用率は５０％前後。
ＭＰＥＧ４に変換すると４．８９ＧＢにファイルが変換されました

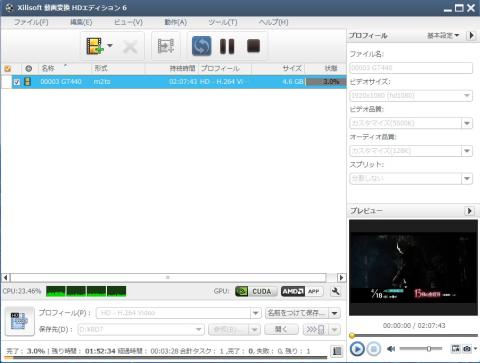

ＮＶＩＤＥＡ ＧＴ４４０ ＣＵＤＡでＸＩＬＬＩＳＯＦＴ 動画変換ＨＤエディションではエンコードに
２時間でした ＧＴ４４０のＧＰＵの熱が９０度近くになっています
GT440 4.jpg
GT440 2.jpg
またＣＩ３-２１０５ ＆ ＧＴ４４０ではＦＦＸＩＶでは１２３６のスコアーでよくありません
ＧＴ４４０に比べてＣＰＵ内蔵のＩＮＴＥＬグラフィック３０００はさらに悪く、またＤＩＲＥＣＴＤＲＡＷが
よくないようです これはＨＤＢ３．３あたりでわかります....。 ＤＩＲＥＣＴＤＲＡＷは必須ではない？
ScreenHunter_09 Oct. 29 00.18.jpg
■■■ グラフィック性能についての結論 ■■■
ＣＰＵ内蔵のＩＮＴＥＬ ＱＵＩＣＫ SYNC VIDEO はＨ．２６４／ＭＰＥＧ４エンコード能力が
すばらしい ～♪ 内蔵は強いぞ ～
ＩＮＴＥＬグラフィック３０００は普通の結果かな。 ＲＡＤＥＯＮ５４５０相当らしいですが。
■■ 課題３ ■■
★ ＰＣＩーＥＸ ＧＥＮ３について
ゲームをしないのでＧＥＮ３といわれてもよくわかりませんが、ゲームはさらに重くなるのは
必至なので性能が上がるのは結構だと思います でも消費パワーの問題があると思います
１キロワットの電源を積むって？ですよね それならゲーム機でいいじゃんと思います
当然比較は無理なんですが。
ゲーム機の電気代 年間？
初代PS3(186W) 2678円(1時間あたり3.7円)
2代目PS3(98W) 1411円(1時間あたり1.9円)
3代目PS3(67W) 964円(1時間あたり1.3円)
グラボの性能アップはよいことですが、消費電力は下げて欲しいですね
今回ＩＮＴＥＬ ＱＵＩＣＫ ＳＹＮＣ ＶＩＤＥＯを使ってＣＵＤＡより熱が出なくて
処理も倍くらい速かった Ｈ．２６４／ＭＰＥＧ４に特化してるとはいえ久々の快挙と思えました
一方ＧＴ４４０ ＧＰＵは９０度くらいになっていました。ＧＴ４４０自体がオーバークロック
チップですからね仕方ないのかも。
■■■ ユーティリティについて ■■■

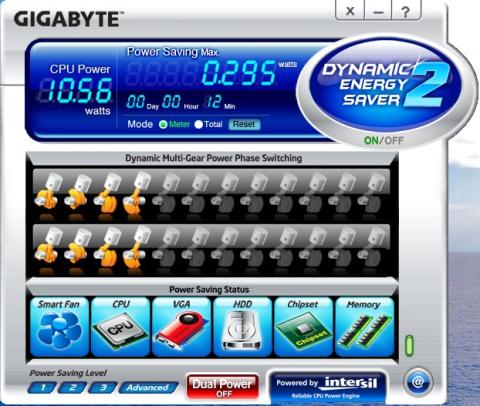

★ ＤＹＮＡＭＩＣ ＥＮＥＲＧＹ ＳＡＶＥＲ２ ★
ＧＩＧＡＢＹＴＥのＷＥＢ上からソフトをダウンロードしてインストールしましたが（ｖｅｒ ９１６）
起動はしますが動作しません いろいろ設定を弄りましたが
（取説の７４ページ参照） 起動しないので、ＣＤＲＯＭに入っているソフトを
インストールしたら動作しました。 ｖｅｒは DES 2.0 B11.0822.1 です。
ＯＳはＶＩＳＴＡ３２ ＳＰ２適応してます。
２４気筒のようですね アイドリングＳＴＯＰは無いのかな？
★ ＠ＢＩＯＳ ★
ＷＩＮＤＯＷＳ上からインターネットで（あるいはファイルをダウンロードしておいて）
ＢＩＯＳのＶＥＲＵＰを行うソフトです いろいろな不意に起動するソフトは停止しておいた方が
よいでしょう 私はＦ４をＦ５にＶＥＲＵＰできました。 ネットでやるのは少し怖いですね。
そのほかにもたくさんありますよ。
■結論
今回ＩＮＴＥＬのＣＰＵオーバークロックをしてみましたが（さわりですが）
今のＩ３，５，７シリーズはＫタイプでないと倍率変更できないと云うことです
逆に倍率減少は可能のようです
私はＢＣＬＫは多少いじれるのかと思っていましたが１００→１０３ＭＨＺくらいにしか
ＵＰできませんでした。（倍率３１倍固定で90ＭＨＺ ＵＰ分）
ＷＥＢ見てもマザーボード次第で１０８ＭＨＺ(240MHZUP分）くらいにできるのも
あるようですがそれが最高のようです。（ＢＩＯＳのＢＣＬＫを変更）
ＧＩＧＡＢＹＴＥのマザーボードを使ってみて、ネットアクセスが速いなと感じました
従来から使っていたＣ２Ｄ時代のマザーはちょっと遅かった。
また地デジチューナーを３枚入れていますが動作は安定しています

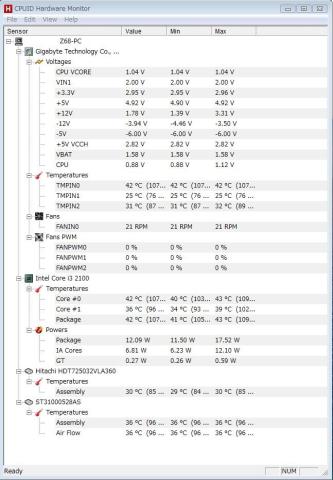

ＣＰＵ ＩＮＴＥＬ ＣＩ３－２１０５も発熱は少ないですね 消費電力も地デジカード視聴では７Ｗ
位ですね（ＤＹＮＡＭＩＣ ＥＮＥＲＧＹ ＳＡＶＥＲ２にて）パソコンつけて６時間くらい、室温２１度
マザーボードのチップセット以外はヒートシンクを触ってもそれほど熱くありません
あまり無理していない感じですね いろいろギミックが付いていて楽しいマザーボードです。
---★-★-★---------その後 Ｉ７-２６００Ｋでオーバークロックしてみました-------★-★-★---
Ｉ７２６００ＫのプレミアムレビューでＺＩＧＳＯＷ様から提供を受けたので大部日にちが経ちましたが
オーバークロックを行ってみました

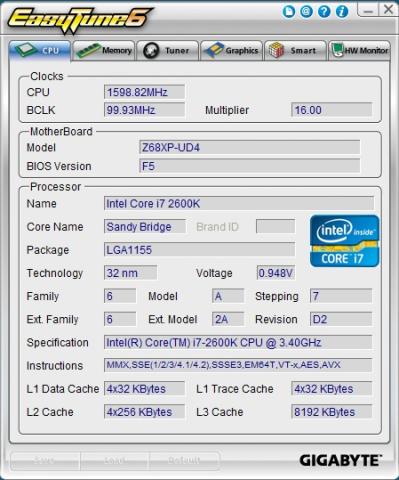

使用ツールはEasyTune6（BUILD 2011.8.23)です

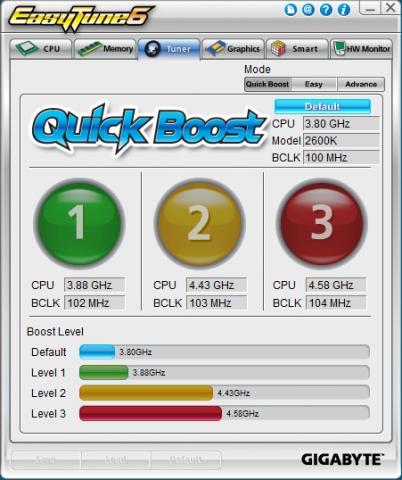

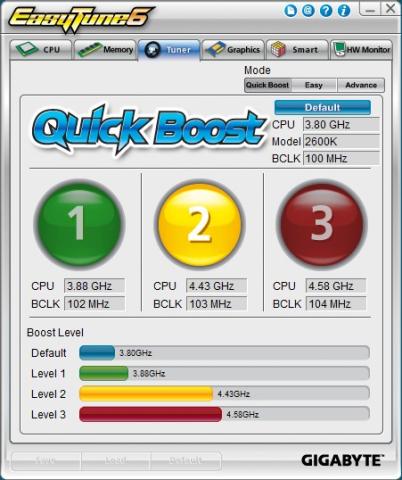

ここではＱｕｉｃｋＢｏｏｓｔで黄色い真ん中のボタンを試しに押し、再起動すると
ＣＰＵクロックは４．４３Ｇｈｚ、Ｂｃｌｋは１０３ｍｈｚに設定されます
下記画面では再起動後の画面です 実際はＣＰＵ周波数がＣＰＵ負荷が
高くならないのでベンチマークを走らせています（モンハンフロンティア ベンチマーク）

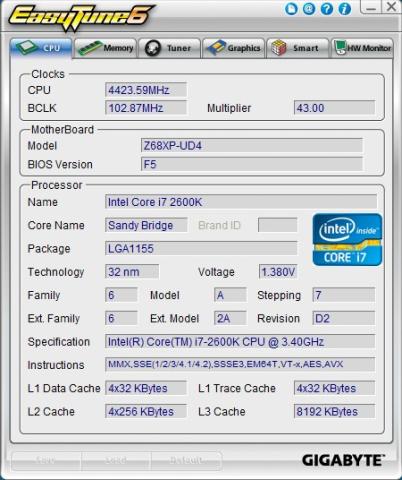

ＣＰＵクロック４．４２３ＧＨＺ、ＢＣＬＫは１０２．８７ＭＨＺ ＣＰＵ倍率は４３倍
ＥａｓｙＴｕｎｅ６を使うことで簡単にオーバークロックできます
ＢＩＯＳをいじったり、基板のチップピンをいじらなくてもできますね
右の赤いボタンでもクロックアップしますよ
---------------------------マニュアル クロックアップ-----------------------

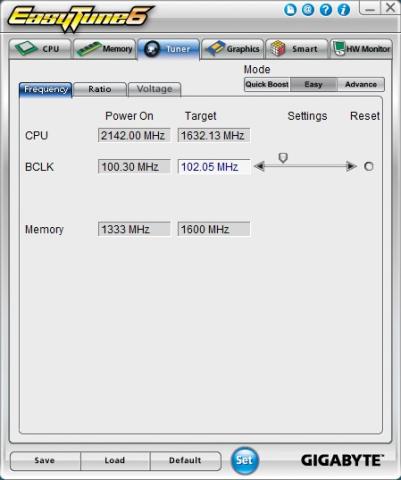

★ＥＡＳＹ クロック変更のみしかできません
★ＡＤＶＡＮＣＥはクロック、倍率、電圧（メモリー等の）の変更ができます

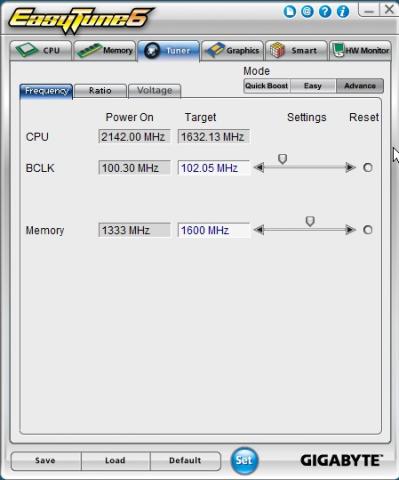

☆クロック変更
ADV FREQ.jpg

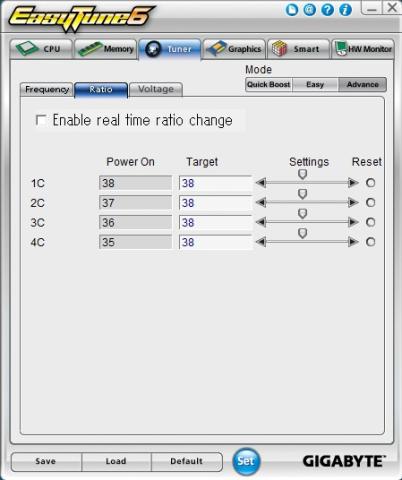

☆倍率
ADV RATIO.jpg
☆電圧
ADV VOLTAGE.jpg
このマザーボードはかなり安定してますね 通常の使い方でですが....
地デジカードを３枚つけたり、ＮＡＳ、ギガビットＬＡＮなどを使用しても
トラブルが出ません 安定してます パソコンは安定が第一ですね
２０１２．５．１３ Ｉ７-２６００Ｋ OVERCLOCK 追記
...
.
