GIGABYTE上級M/Bの証であるマットブラックに輝く基板をもち、次世代規格PCI Express Gen3対応、16パワーフェーズVRM搭載する。SATA 6Gb/sを4コネクタ、USB3.0をリアパネルに2ポート、ヘッダピンとして2ポート分持ち、AMD CrossFireXとnVIDIA SLI対応のPCIe x16型スロットを2つ装備。Ivy Bridge世代への備えも怠りない、ハイクラスM/Bをレビューする機会を得たので、オーバークロックとVirtuまで含めたグラフィック性能の検証を行った。
今までの寒色系の文字と異なり、黒地にオレンジの情熱的な？デザイン
開封すると一般的な配置とは逆にM/Bが下に来る箱の中の配置。

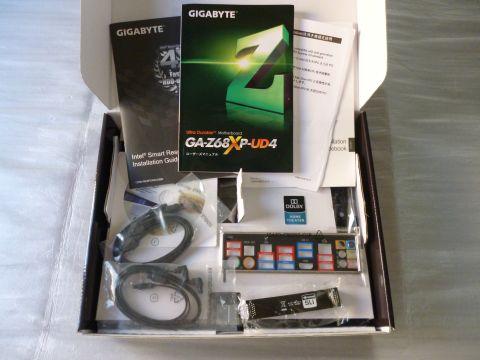

上に付属品が来て、M/Bはまだ姿を現さない

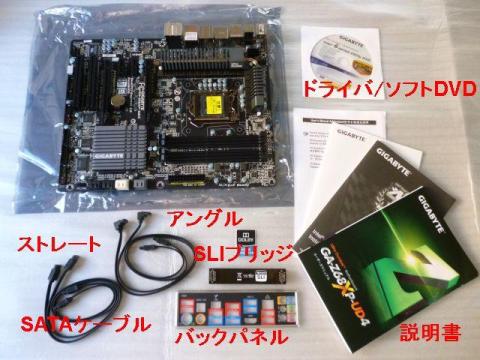

M/Bと同梱品

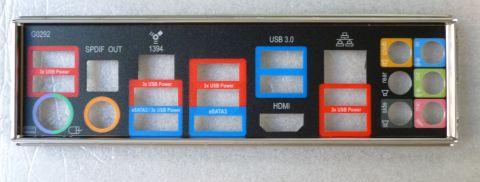

色分けと説明があり、迷わない

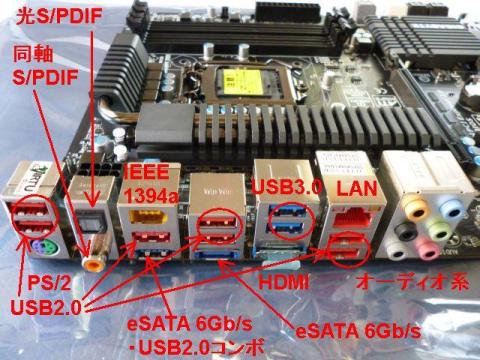

背面端子類は充実の端子数で、安心のPS/2、USB3.0が2個口、USB2.0は専用タイプが7個口、eSATAとのコンボが一つ、それとは別にeSATAとIEEE1394aが一口ずつ、S/PDIFが光と同軸、もちろんLANと充実している。しかし、画像出力系のみHDMI一系統なので、内蔵グラフィックを用いる際は場合によっては変換ケーブルが必要だろう。
充実の背面端子
拡張スロット周り
周辺チップとしては
NICはRTL8111E（下方に見えるのはEtronのUSB3.0チップ）

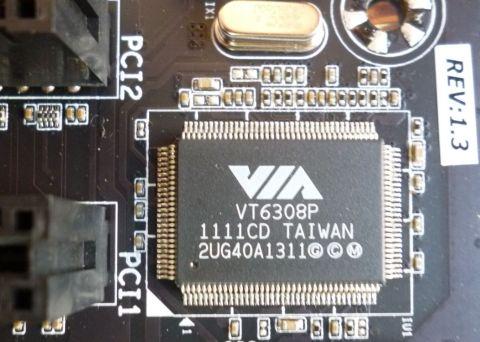

開封時に唯一ヘッダカバーがあり「非対応か？」と心配したIEEE1394はVT6308Pにより実現

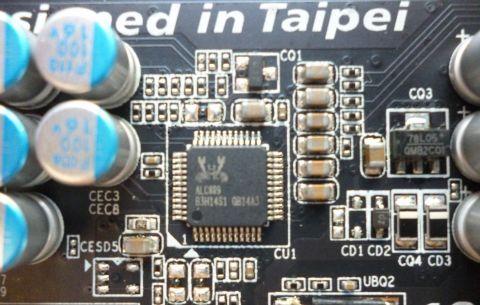

オンボサウンドはALC889

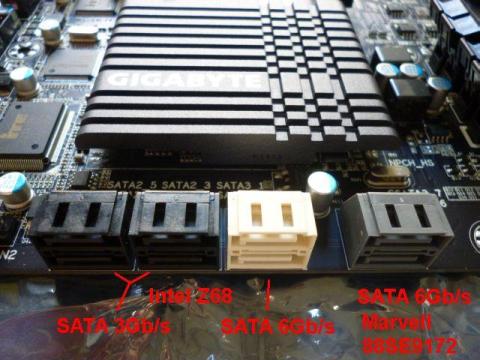

SATA 6Gb/sは計4系統
CPUクーラー：CORSAIR CWCH80（簡易水冷）
メモリ：W3U1600F-4G
HDD：WD Caviar Black 1002FAEX
電源：超力2プライグイン 750W SPCR2-750P
を用いた。なおOSは8GBのメモリを生かすべく64bit版のWindows 7 Professional (SP-1)
を使用した。
M/Bは電源の安定化を謳うM/BらしくCPU周りにぎっしりとDrMOSFETを並べてはいるが、高性能クーラー取り付けに配慮した余裕あるレイアウトで高さも抑えられており、組み込みやすかった。

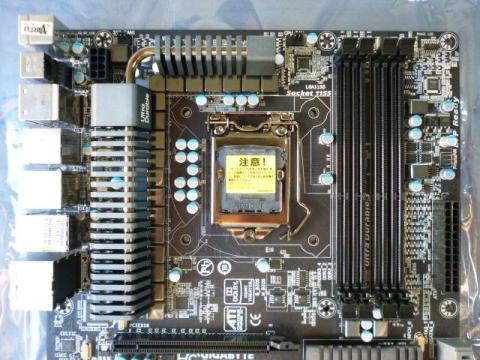

余裕あるCPU近辺レイアウト

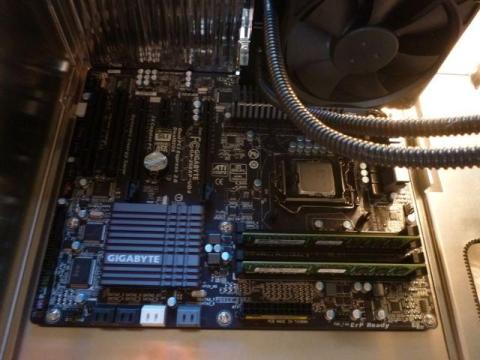

FANのせり出しもクリア

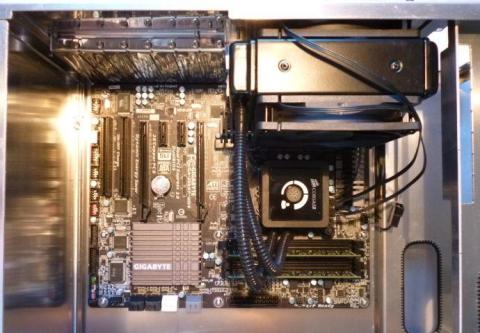

水冷ヘッド取り付けも問題なし
レイアウト上唯一気になったのはPCIe x1の位置。メインのPCIe x16を使う場合、特にソコソコ高性能なSandy Bridgeの内臓グラフィックで満足できないために追加することになるのだから、ビデオボードはほとんどの場合2スロット占有型になると思われるが、この場合PCIe x16スロット直下のx1スロットが死ぬ（アプローチできない）。さらにその下のもう一つのx1スロットに関してもピッチ的にギリギリなのだ。今回、ビデオの検証に現メインPCで使っている玄人志向RH5850-E1GHW/HD/DP/SP
を積んだが、その際M/B下方のPCIスロット付近は余裕で空いているものの、唯一ビデオカードで覆われず残る下側のPCIe x1スロットはビデオカードカバーギリギリであった。

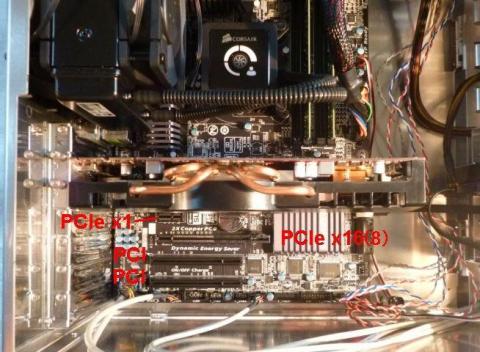

PCIe x1スロットへのアプローチきびし～
を積んでみたところ実にギリギリ。

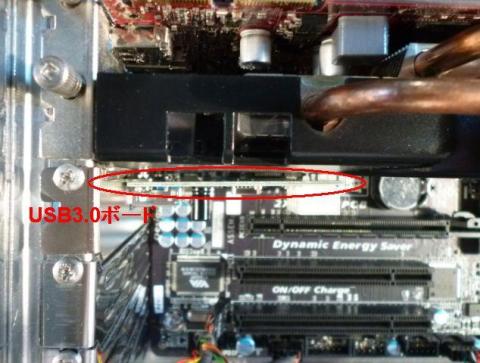

このスキマ(^^ゞ

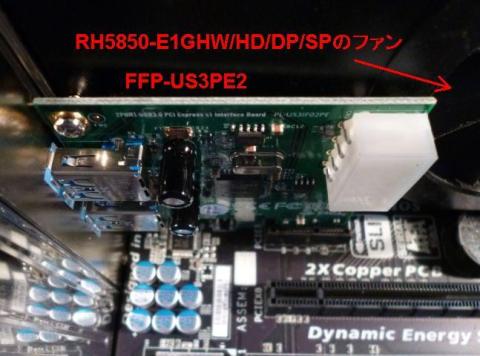

ファンとの干渉ギリギリクリア
なお今回光学ドライブレスの構成としたため、OSのインストールはUSBメモリにWindowsのインストールDVDの中身を移せるフリーのユーティリティ「WinToFlash」
を使い、添付のドライバDVDの中身は他のUSBメモリに全コピーしてそこからインストールした。ただ注意が必要なのは初期状態ではUSB3.0ポートは生きていない。USB2.0ポートに上記USBメモリを刺す必要がある。USB3.0とLANが生きるのはドライバDVDの中身を組み込んだ後なので、USB3.0対応ドライブで多量のデータを移したい時やソフトなどを追加するためネットワークインストールする場合は順番に注意が必要だ。
添付ソフトとしては便利なものから遊べるものまで広く揃っており
・Windows上からBIOSのアップデートができる@BIOS

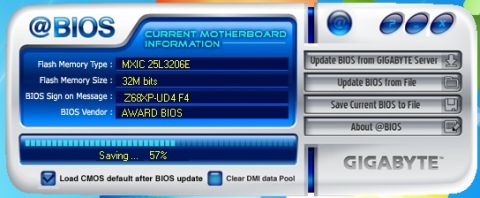

当初のBIOSバージョンはF4だったが．．．．

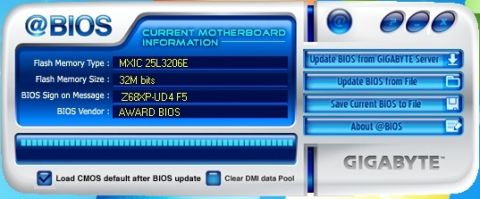

F5が公開されていたのでアップデート

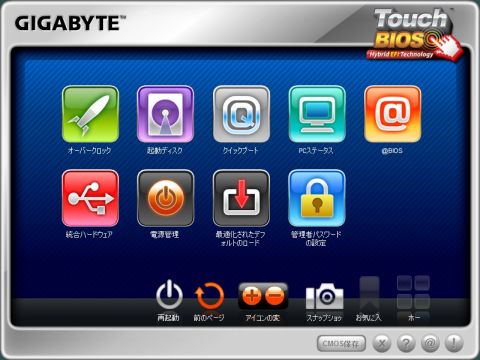

BIOSでいじる部分がWindows上で操作可能
ここから6つの設定画面に入れる
ボタン式の簡単オススメ設定から細かいマニュアル設定まで可能（後述）
となる。このときはOSが32bit版、メモリが（CAS Latency 8-8-8-24と早めではあるものの）4GBと若干DH67CFB3に不利な状況ではあるが、CPUとHDD（および電源）はまったく同じ個体を使いまｗ、い．．イヤ、評価のためにわざわざ揃えたためこれを上回れるかが一つの指標となる。
かつてのDH67CFB3のスコアはCINE BENCH 11.5 のOpenGLが5.80、CPUが3.73、Core i5-2400Sの内蔵グラフィックを用いたFF14ベンチはLOWが361、HIGHは193という結果だった。CPUはミドルレンジのi5としては省電力タイプであるにもかかわらずソコソコの成績だが、グラフィック性能はゲームは厳しい、という内容だった。では本ボードGA-Z68XP-UD4/G3はどうだろうか。

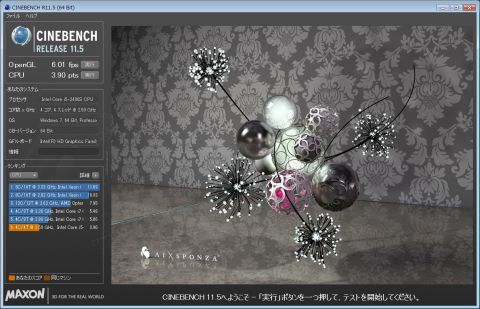

オーバークロックや調整を行わないまったく素の状態でも、CINE BENCH 11.5 はOpenGL6.01、CPUが3.90
OpenGLが6.01、CPU3.90

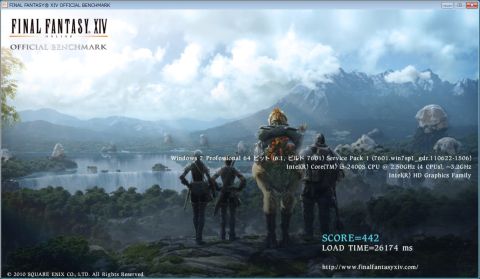

LOWは442
HIGHは221
ただ、CPU系スコア的としては「ミドルレンジ」であることは確か。「快適」か、というと不足がない、と言う程度。そこで本ボードの特色でもあるオーバークロック機能を用いて、どこまで性能が上がるか追い込んでみた。対象のCPUは「S」番で省電力フォーカスで最大性能を狙ったものではない。ただ逆にこのことは「低い電圧でもソコソコ回る」石である事を示しており、「電圧を盛ればさらに回る」という可能性がある石だとも言える。なお、お決まりの文言だが、オーバークロックは各パーツメーカーの保証範囲を超えた使用法であり、この行為によってパーツ損傷があったとしても保証は受けられないので、自己責任で実施する必要がある。
オーバークロックの実現法としては前述のsmart6から入るSmart Quick Boost
EasyTune6とデフォルト内容は同じ
今回使用したCPUは倍率固定のため、ベースクロックをいじるのみであり、デフォルト設定はLevel1から順に101MHz、102MHz、103MHzとなっている。Level1に上げてみると各スコアはCINE BENCH OpenGL7.17、CPU3.96、FF14ベンチはLOW528、HIGH263へと上昇した。ただここでのCPUの最高クロックは3.33GHzとわずかな上昇に過ぎない。これをLevel2にするとターゲット周波数は3.77GHzに一気に跳ね上がり、それに伴いスコアもCINE BENCH OpenGL7.97、CPU4.76、FF14ベンチはLOW588、HIGH295と大きく上昇する。次にLevel3(Twin Turbo)に挑戦したが．．．．これは通らなかった．．．（NGの場合、元の設定に戻され再起動する）。しかしここでEasyTune6の「詰める」設定であるAdvanceedモードで、QPI/Vtt Voltage（アンコア電圧）を1.015Vから1.050Vに盛ったところ、見事ベースクロック103MHzで起動、ベンチ完走した。
この設定を変更（数回変更⇒再起動したためデフォルトと同じに見えてますが(^^ゞ）

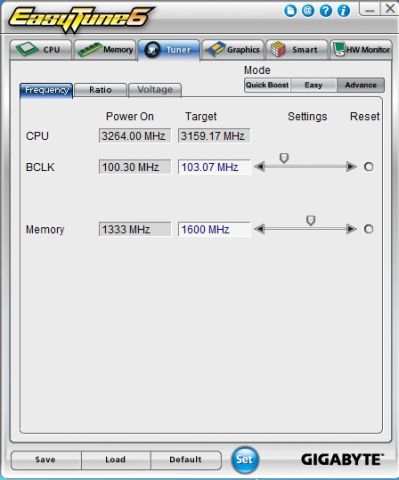

ベースクロック103MHzでまわってます
なお倍率に関してはフリーの石ではないのでTouchBIOSで変更しても実際には反映されなかった。
以上のようにCPU系は良好な結果を残したが、ビデオ性能はやはり内蔵グラフィックでは快適な環境とは行かないようだ。そこで現メインPC（AMD PhenomⅡ X6 1090T、8GB メモリ、HDDは同型、ビデオカード同一）のスコアが上回れるか、この攻めた設定にメインPCからビデオカードを移してスコアを取ってみた。ちなみに現メインPCのスコアは以下の通り。CINE BENCH：OpenGL55.20、CPU5.60
CINE BENCHはOpen GL 55.20でCPU5.60
これに対してオーバークロックi5-2400S+同一グラボでCINE BENCHはOpenGL67.40、CPU4.89、

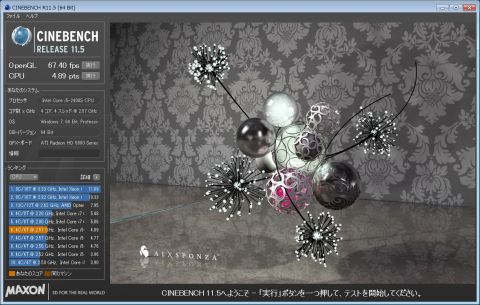

Open GLは超越、CPUも結構近い！
ただ良いことばかりではない。消費電力だ。今回CUSTOM エコキーパー EC-03
を用いて以下の30分にわたるベンチを行い、その間の総消費電力量と2つのテストでの消費電力を計測した。テスト内容は以下の通り。
・起動
・CINE BENCH 11.5 Open GL
・CINE BENCH 11.5 CPU
（負荷は高いが消費電力のブレが少ないテストなので目視でエコキーパーの瞬間消費電力を記録）
・スクリーンショット取得
・FF14ベンチLOW
・スクリーンショット取得
・FF14ベンチHIGH
・スクリーンショット取得
・3DMark06 Advanced Edition 1.2.0
（負荷の高いHDR2 - Deep Freezeのシーンで目視で瞬間最大消費電力を記録）
・Webアップロード＆スクリーンショット取得
・シャットダウン
－所用時間約30分－
i5-2400「S」という省電力系のCPUを使ったにもかかわらずノーマル時にCINE BENCH CPUテストでの消費電力82～83Wがこのときは139～140Wへ、3DMark06のDeep Freezeを回している間のピーク電力が84Wから209Wと著しい上昇を見せたのだ。

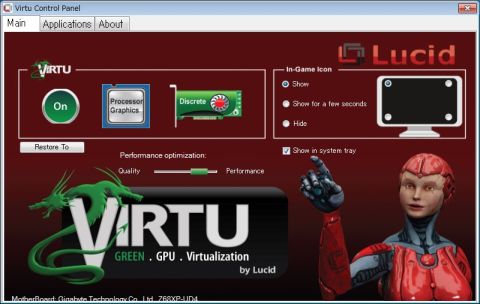

Virtu 「ON」のため「Processor Graphics」も「Discrete」もオン

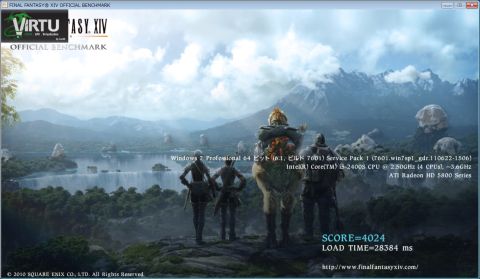

Virtu対応ソフトでは肩にロゴが挿入される（非表示も可能）
各ベンチマーク、消費電力のまとめ
一部PCIeスロットの位置など改善を望みたい部分はあるが、充実した日本語マニュアルのおかげで迷わず、設定項目の豊富さとそれをフォローする添付ソフトで初心者からエキスパートまで広く対応できる懐の深さをもったM/Bだった。次世代規格PCI Express Gen3対応で、Ivy Bridge世代への備えも怠りない「使える」「遊べる」ハイクラスM/Bと感じた。
最後になりましたが、今回このレビューのチャンスを与えてくださった日本ギガバイト株式会社様、CFD販売株式会社様、zigsow事務局、およびあいかわらず〆切線上のダンスを踊っているcybercatの尻を叩いて、無事？レビューアップまでこぎつかせてくれた、zigsowerの方々、とりわけおものだちの皆様に感謝いたします。
ありがとうございました。
------------------------
2011/11/07 誤字・体裁修正、スナップショット追加
