【インストール】

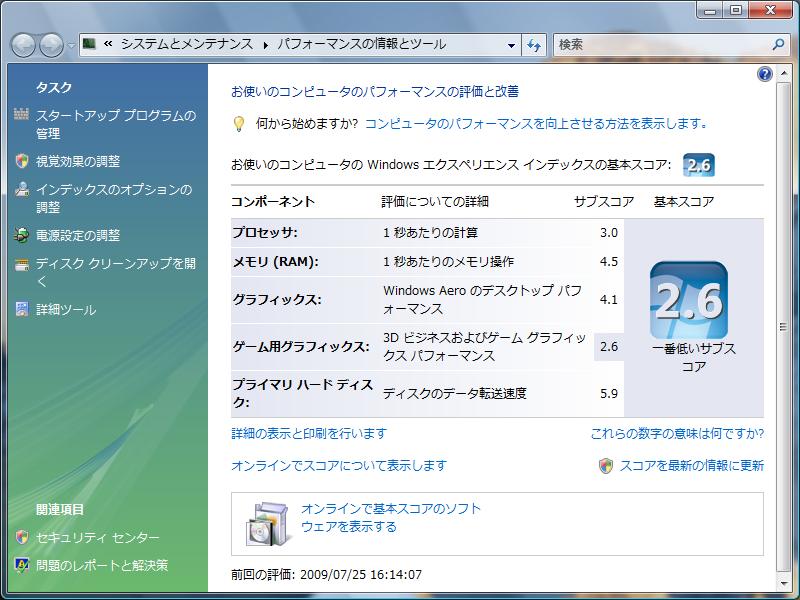

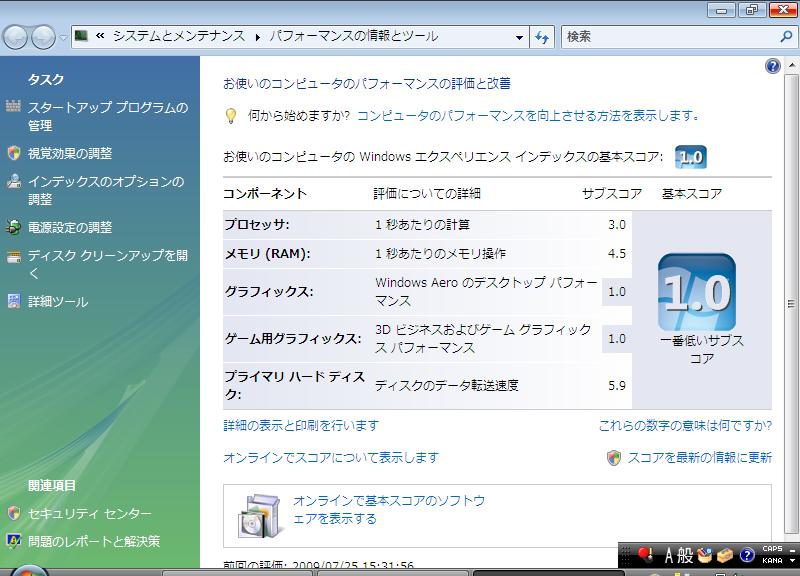

【写真１．】Windowsインストール直後のWindowsエクスペリエンスインデックスの基本スコアです。
グラフィック性能が低いです。

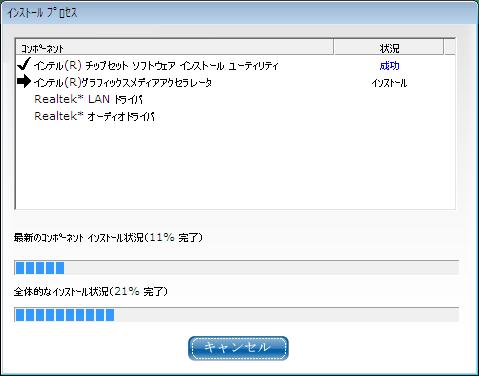

【写真２．】ボードに付属のCD-ROMのドライバをインストールすると、、、
【写真３．】このように、グラフィック性能がアップします。

しょぼんたんさんありがとうございます。
一通り動いたので、最低限の責任は果たせたかなと思います。
これからは、箱の作成とか、活用方法の紹介に移行していきます。
ダイニングPCにするか、制御用にするか悩んでいます。
ダイニングPCならディスプレイを入手。
制御用ならリモートデスクトップを使うためにWindowsVistaUltimateを入手です。
なんかお金かかるぞ！？
光学機器が遠のいていく、、、

以上で動作の確認は終わりにして、
ここからは、サイズと使い勝手の改善ですです。

まずは、起動の手間を何とかしたいと思い、ジャンクボックスをあさっていると、コネクタが出てきました。ついでにLED、リセットスイッチも付けてまいます。

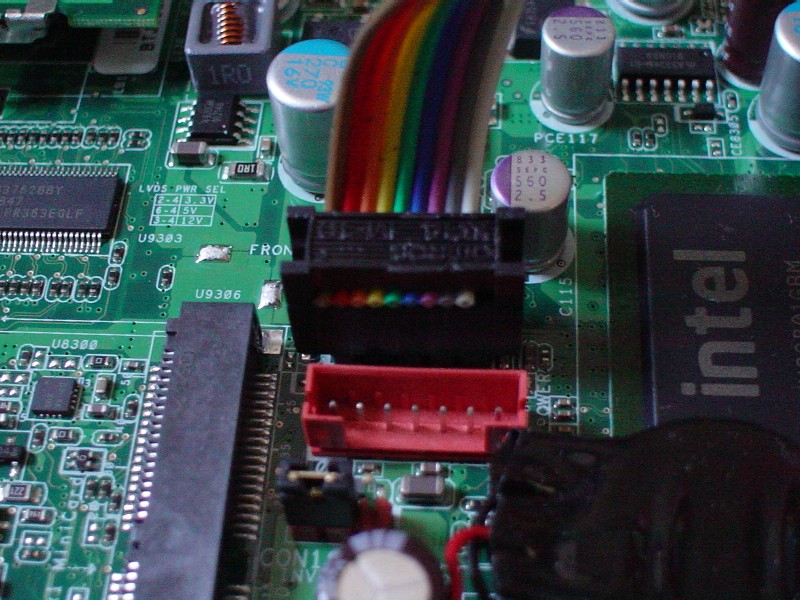

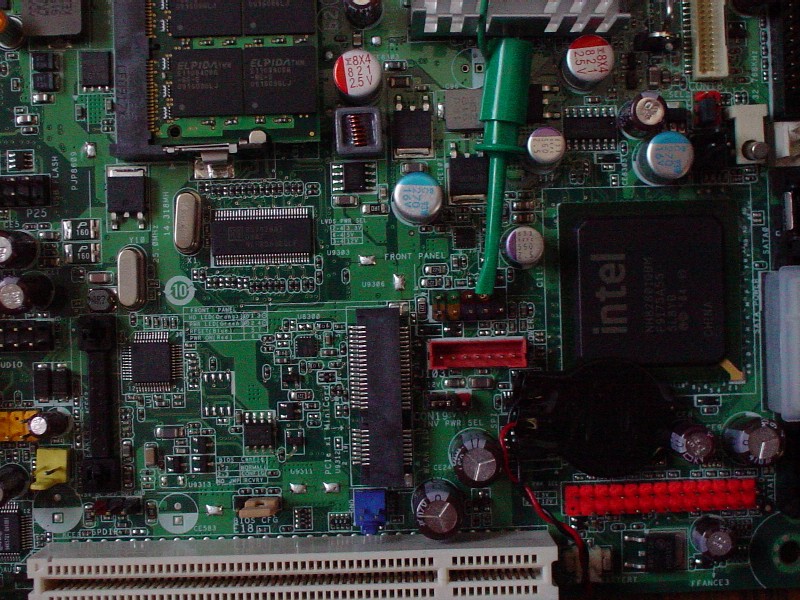

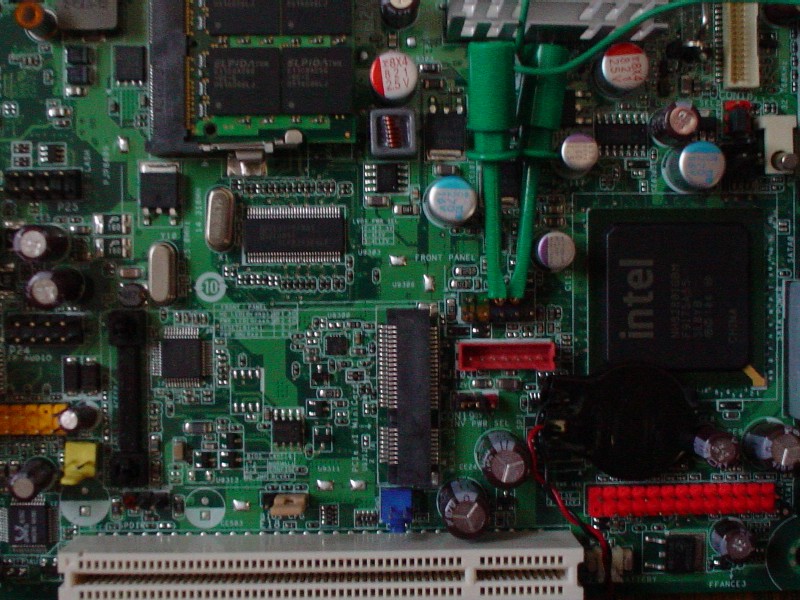

【写真１．】マニュアルには、Front panel header と書かれてますね。9本ピンが出ています。
10ピン用のコネクタを使いました。

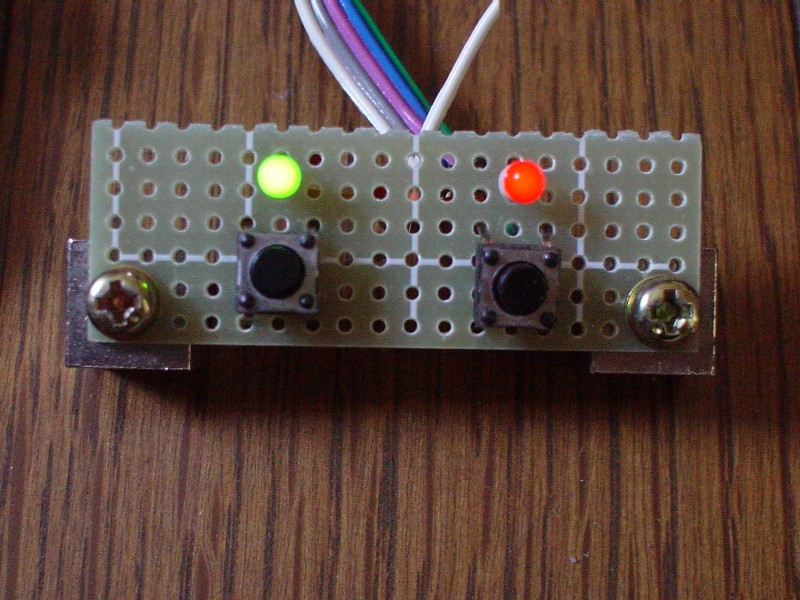

【写真２．】家にあったパーツで自作したフロントパネルです。
上左が Power LED、上右が Hard disk active LED、下左が Power switch、下右が Reset switch です。

配線は、マニュアルP.43を見ながら行いました。

電源配線を半田付けしようと、ケーブルを探していると、

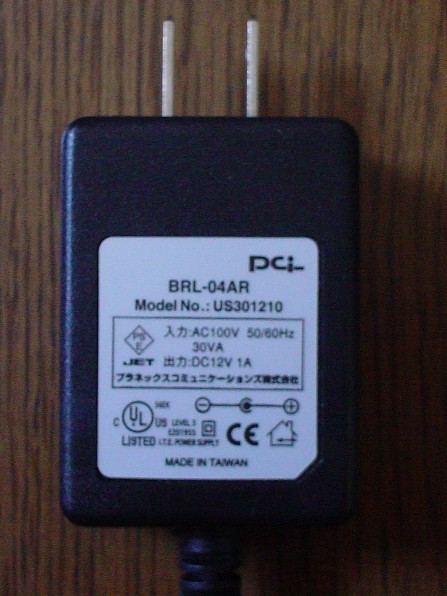

【写真１．】12V1.0AのコンパクトなACアダプタが見つかりました。
製品仕様( http://download.intel.com/support/motherboards/desktop/d9... )のP.55 2.7.1 Minimum Load Configuration を見ると、ちょっとはみ出てる。SSDの150mWを加えると動くかな？

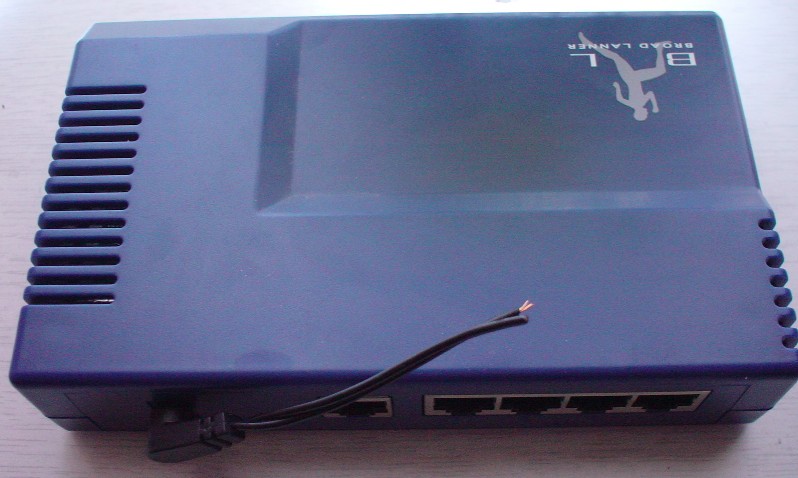

【写真２．】プラネックスコミュニケーションのブロードバンドルーター BRL-04ARの電源でした。
ダメ元で、切り取りました。

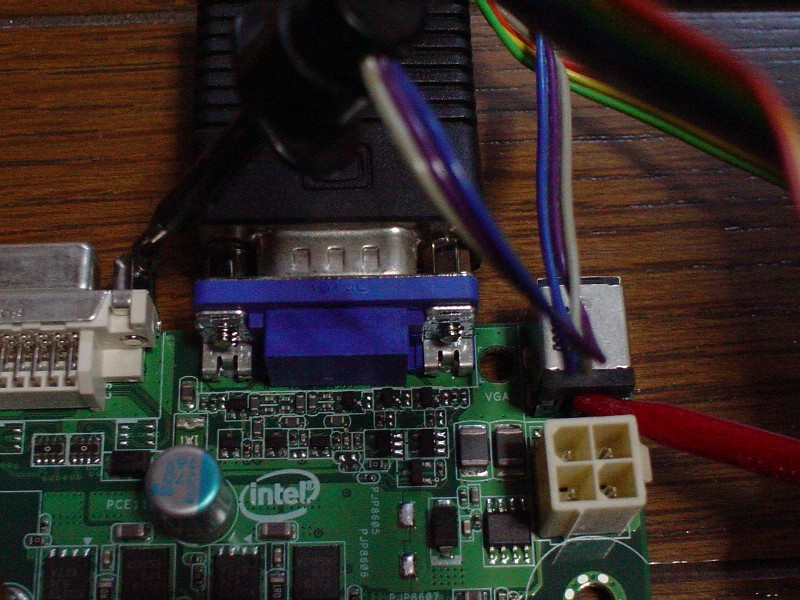

【写真３．】DCコネクタ形状があわないので、申し訳ないですが、半田付けさせていただきました。（まだもらったわけではないのに、m(_._)m）

これでだいぶ軽薄短小化出来ました。

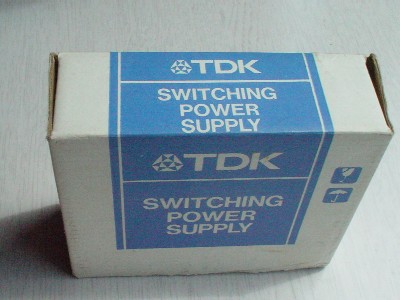

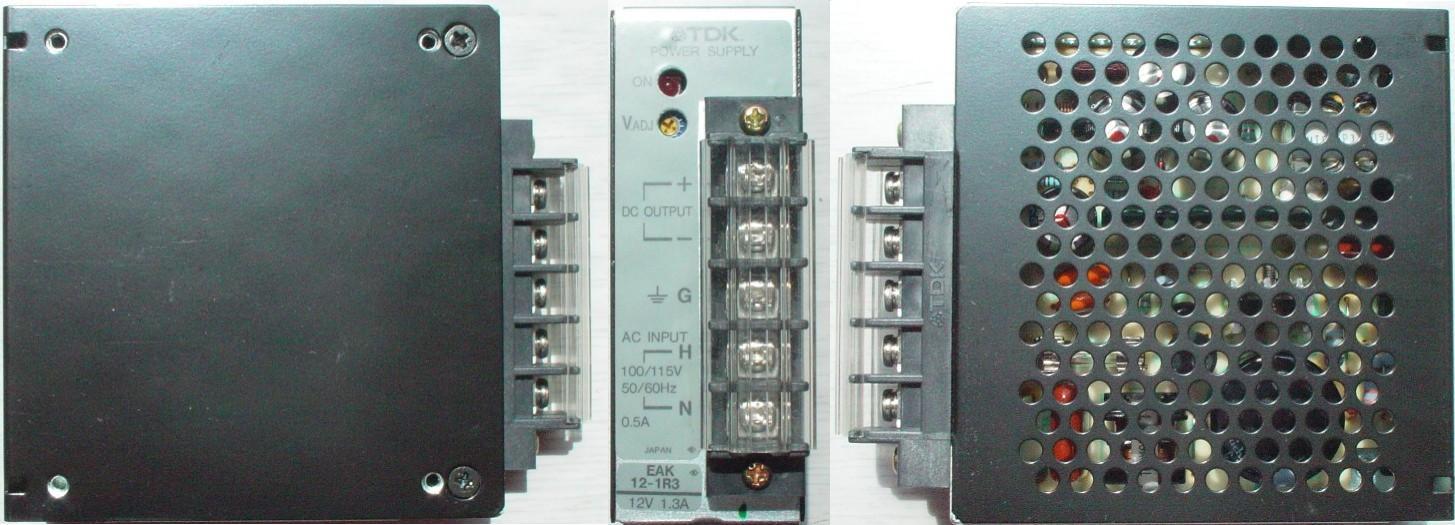

TDK EAK12-1R3 さんには、暫しの待機をお願いします。

次は、ケースに取りかかります。
とりあえず、屋内用と言うことで、放熱安心スタイルです。

東急ハンズに行って、
25cmｘ32cmの塩ビ板材（3.5mmパンチ）：2,250円x2、アクリルパイプ：126円、M4 40mm寸切りネジ4本、M4プラスチック袋ナット、M4プラスチック蝶ナット、M3,M4プラスチックネジ、M4プラスチックナットで800円くらい
を入手してきました。
結局、穴の位置とか微妙に会わなかったので、穴あきの板でなくてもよかったです。

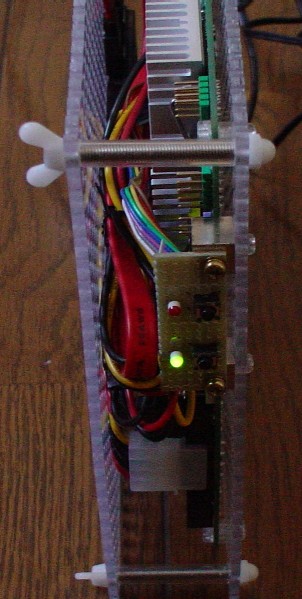

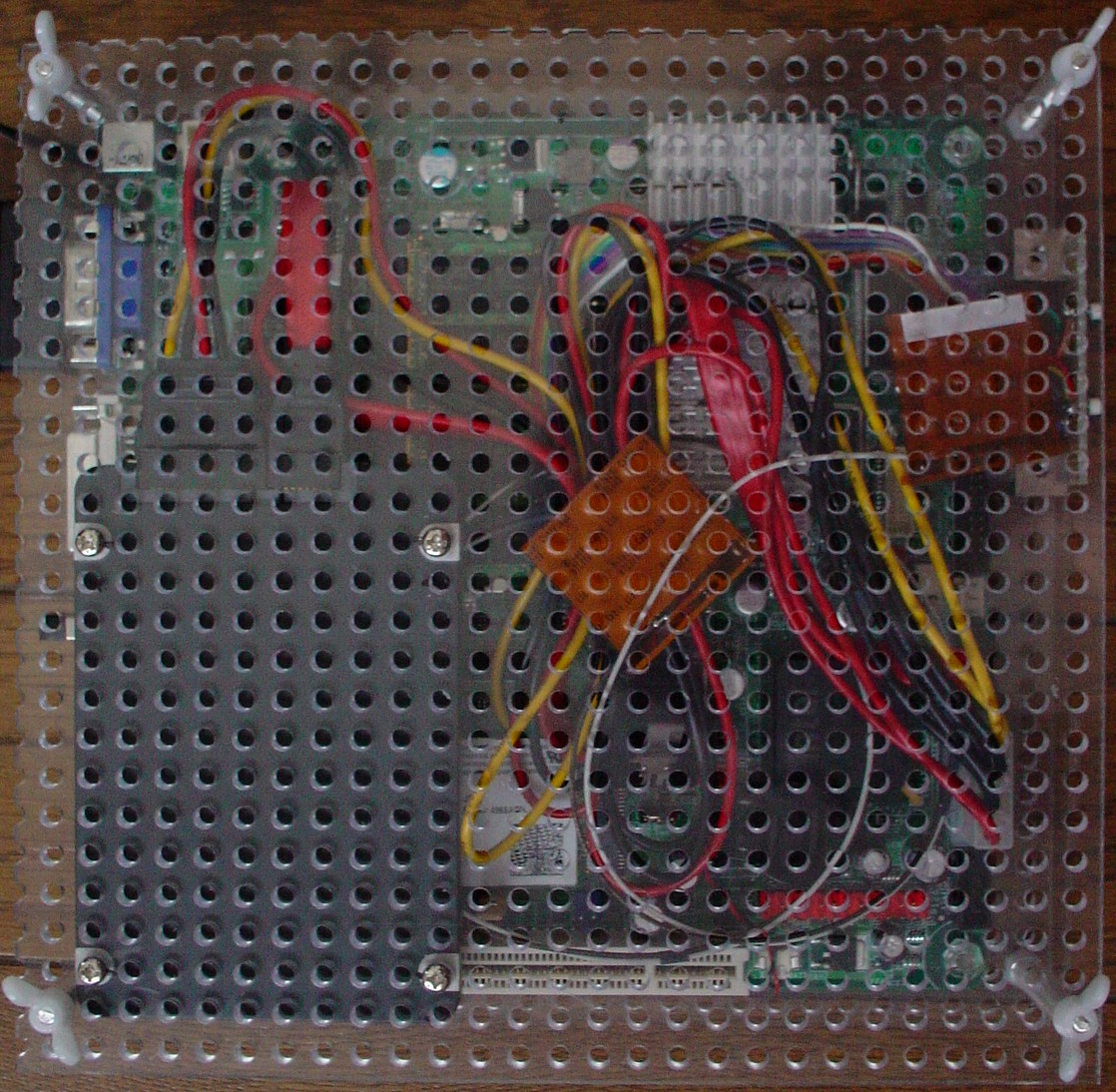

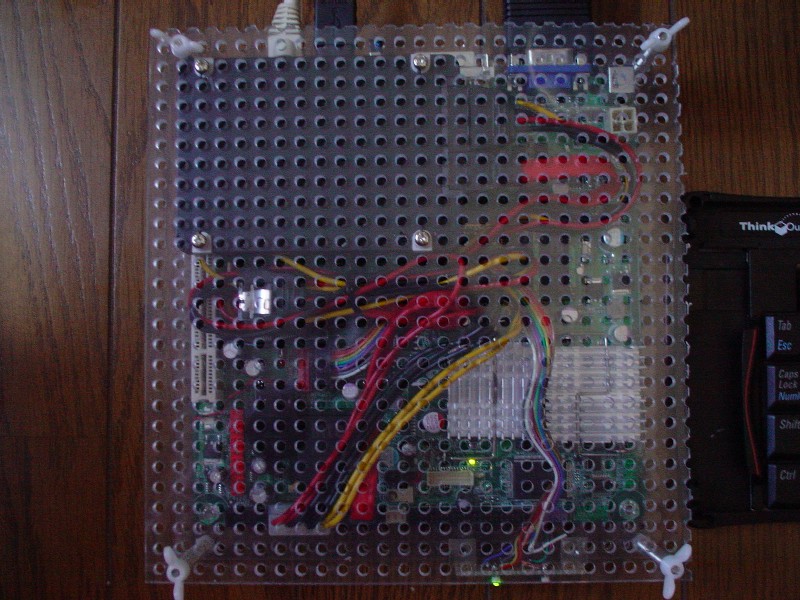

【写真１．】フロントパネルを取り付けたところ。

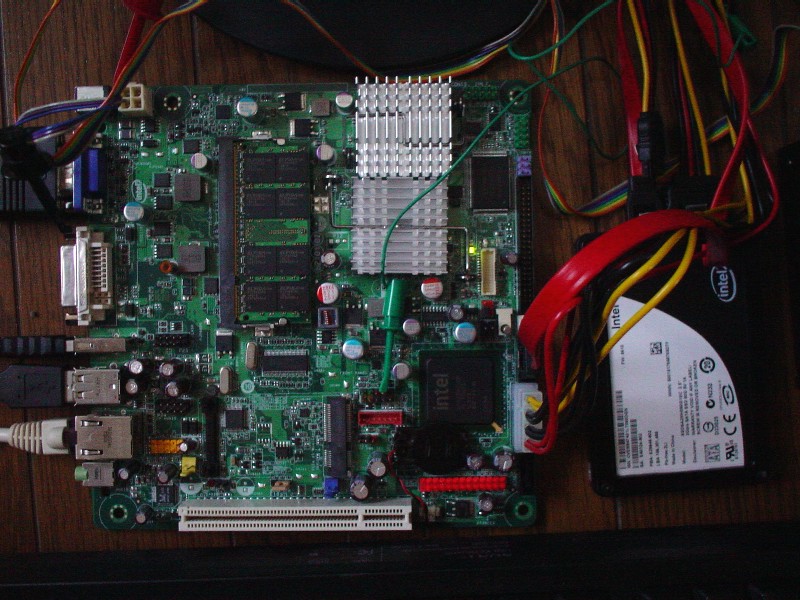

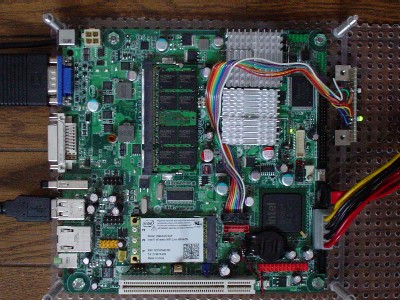

【写真２．】基板表面です。SSDはこちらに固定しました。付属のSATA＆電源ケーブルが長すぎて収納するのに困りました。空気の流れは大丈夫か？

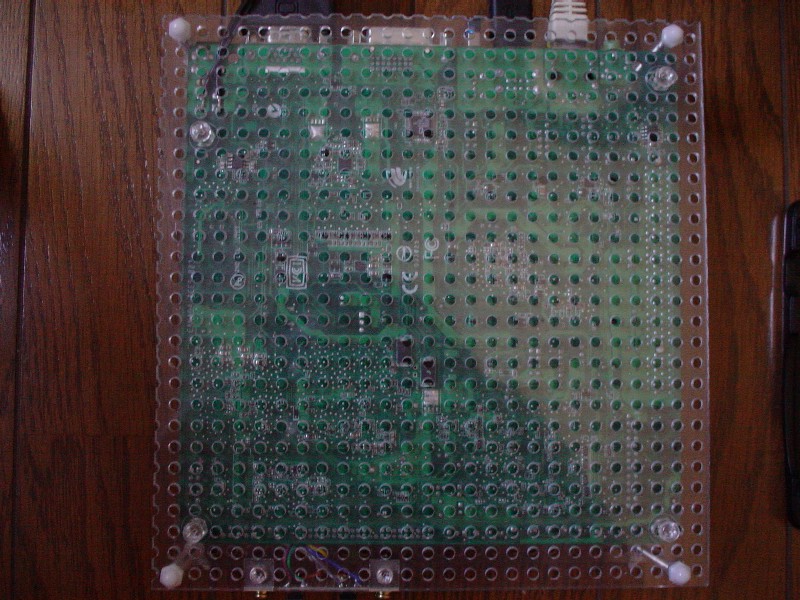

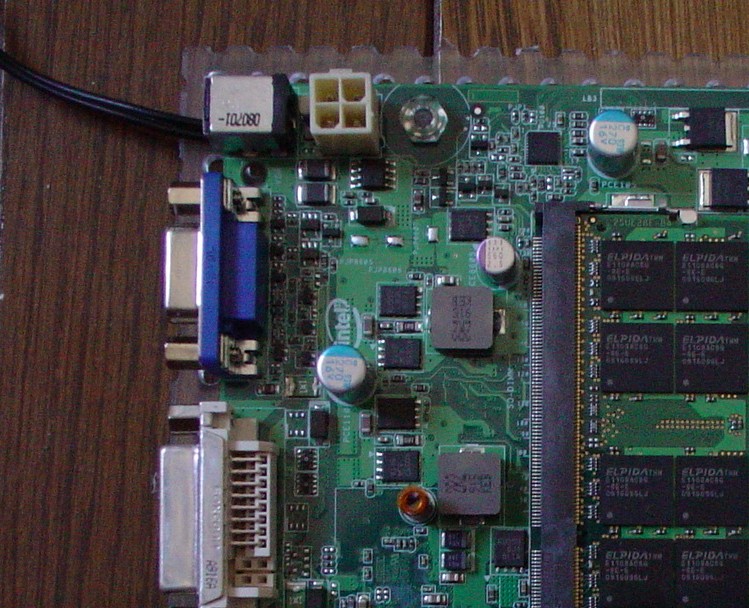

【写真３．】基板は、プラスチックネジで固定しています。スペーサの代わりにプラスチックナットが入っています。

プラネックスコミュニケーションの1.0AのACアダプタでは、CPUに負荷がかかると落ちますね。
後ほど、HP JORNADA720用に購入したFILCOのアダプタ(1.2A)が発掘されたので、交換してみます。

当選おめでとうございます
壁掛けGJ！！

南部町さん
ありがとうございます。
調整済んだらぶら下げますね。

ただいま、ケーブル削減のため部品待ちです。
・レノボ・ジャパン ThinkPad Bluetoothレーザー・マウス 41U5008
・Ｉｎｔｅｌ Intel Wireless WiFi Link 4965AGN　4965AGNMJPWB (MiniPCI-e) (英語版) 4965AGNMJPWB

あとは、ディスプレイと電源ですね。
リモートデスクトップを使うなら電源だけですね。

壁掛けは本当にいいアイデアですね！
完成がいまから楽しみでございますっ。

お富さんこんにちは、
今週末には出来上がるはずです。お楽しみに。
WirelessLANカード次第なのですが、だめならUSBへ逃げます。

壁掛けとはGoodアイデアですねぇ。
これならおしゃれにPC使えそうです。

drugmaniaさん
コンパクトなのでいろいろ出来ますね。
画か写真を貼ってもいいかも。

PowerLEDに人物の目を…

おっナイスアイディア！

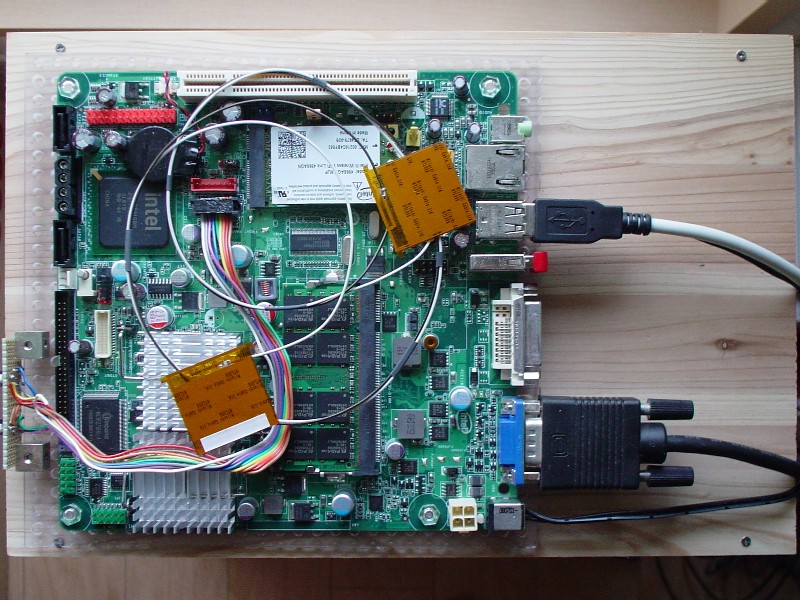

Mini PCI-eの無線LANカードIntel 4965AGNを搭載しました。
アンテナはまだ付けていませんが同じ部屋ならアンテナなしでつながります。
あまりメリットがないですが、動作確認ということでお許しを、

ドライバは付属のCD-ROMのものでもとりあえずOKでした。。
最新はVista対応なので更新予定です。

触れる程度ですがヒートシンクが熱いため、窓際の風の当たる部分に仮設置して冷却効果を上げてみました。
場所的につらいのでリモートデスクトップで使ってみたのですが妙に遅いです。
そこで、手動診断ツールでは、「信号テスト：不合格：信号の品質：低」となっていました。
「不合格」です。やっぱりアンテナは必要ですね。

さらにGooスピードテストで測ってみました。
無線： 4.12Mbps
有線：57.81Mbps
802.11bで動いている予感。
ボトルネックですね。

インテルさんのサイトから最新のドライバとアプリをダウンロードしてきてインストールしました。
管理者ツールがVistaでも使えるようになっていました。
早速、手動診断ツールを試すと「信号テスト：合格：信号の品質：低」となりました。

ボトルネックかと思い、802．11aでつないでいるマシンで試してみましたが3.2～6Mbpsでした。
ルータのせいかな？

液晶のVESAの穴にぶら下げたいですね!!
しかしパンチングされた板を使うのは非常にクールです。

しょぼんたんさん
ありがとうございます。
穴あけの作業を減らそうと思ったのですが、穴の大きさが微妙に小さかったです。
3.5mm穴ぽいのでM4タップでネジを切っても良かったもと思います。

ソニー製の液晶の裏のカバーを外したらなにやらねじ穴が4つ出てきました。
VESAの穴なんですね。

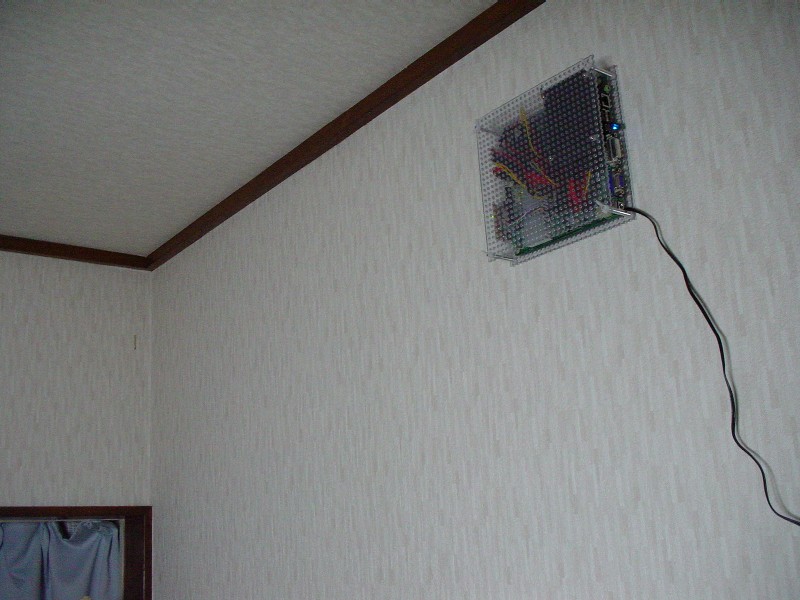

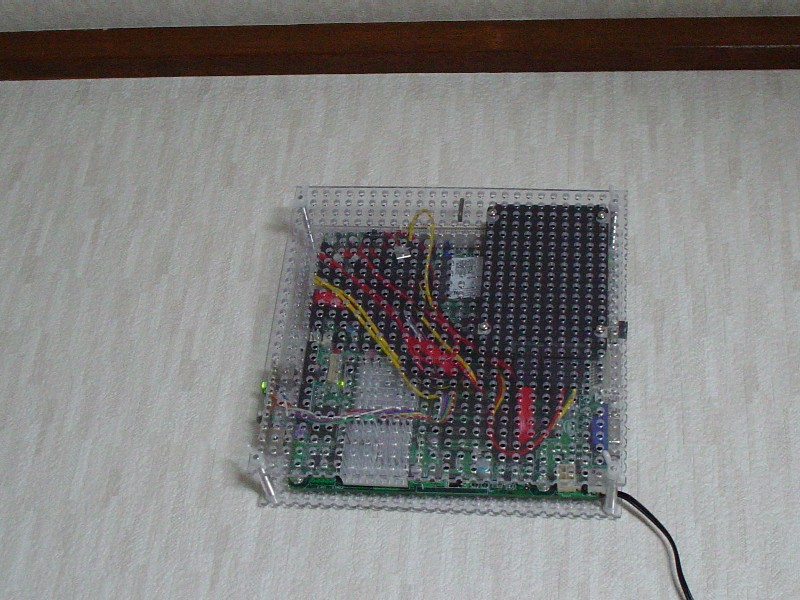

当初の予定通り壁に掛けました。
重心の位置がもう少し右ですね。（この後直しておきました。）

残る課題は、
・アンテナ（必須）
・ディスプレイ（ミニ液晶を付けるか、壁から降ろしてBRAVIAを使うか）
です。

この際、ワイヤレス転送…という手段も残されております。

drugmaniaさんこんにちは
UWBでしょうか？これは高く付きそうですね。
ほかにディスプレイ信号のワイヤレス化の方法がありますか？

映像のワイヤレス転送を行うTVが発売されてたので
可能は可能かと思いますが、本体より遙かに高く付きますね。。。

Bluetoothいらんやんということにはなりますが、
旬は過ぎたかもしれないUWBとUSBミニ液晶を購入検討しております。
10インチくらいの液晶があればいいのですが、液晶単体ではニッチなんですね。
なんだか泥沼に嵌りかけてきたような、、、

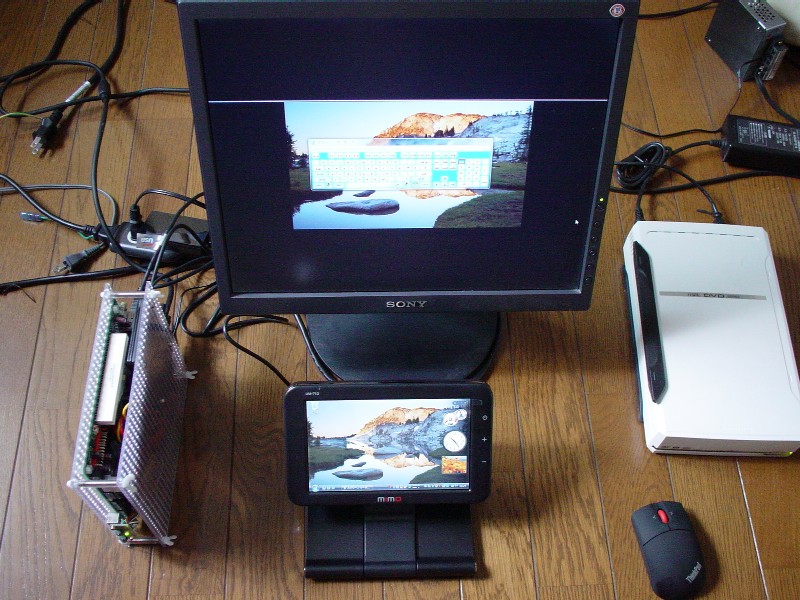

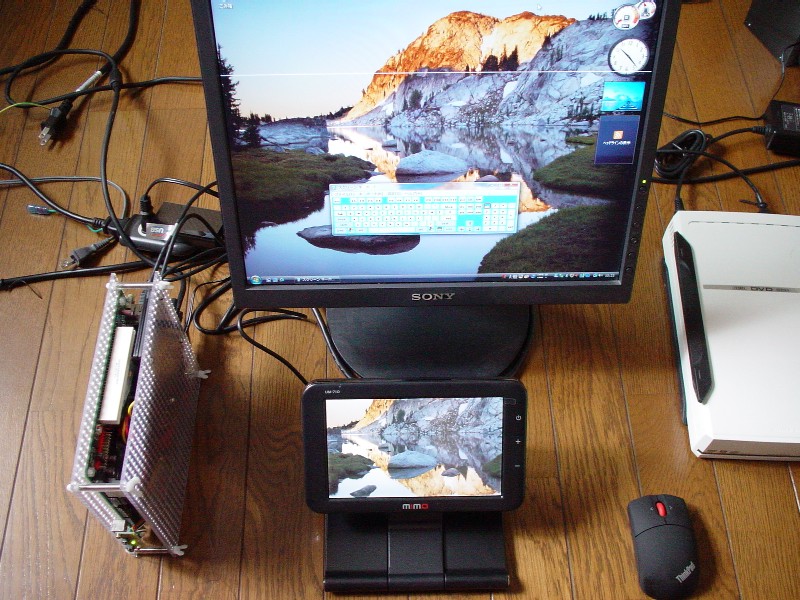

USB接続7インチ ミニディスプレイ( http://zigsow.jp/?m=zigsow&a=page_fh_own_item_detail&... )の接続に取り組みました。
電源を TDK EAK12-1R3 に戻していたんですが、電源容量オーバーしました。
ドライバの自動インストール中にダウンしました。
USBの枝になっている補助電源を接続して何とか行けています。

ログオン後は、メインディスプレイに設定して、旧メインディスプレイを外しても使えます。
縦480ドットだとダイアログのOKボタンが見えなくなるので、画面を縦長に切り換える必要が出てきます。
これで、起動からちゃんとしてくれれば、ディズプレイはクリアなのですが、現在
・PowerONからの起動時は認識しない
・ログオン画面が適正サイズにならない
と言う問題を抱えています。

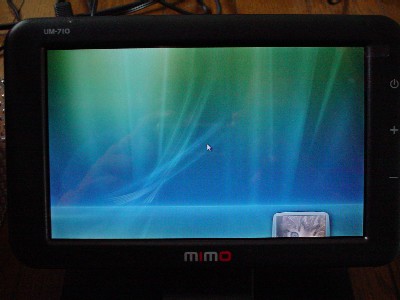

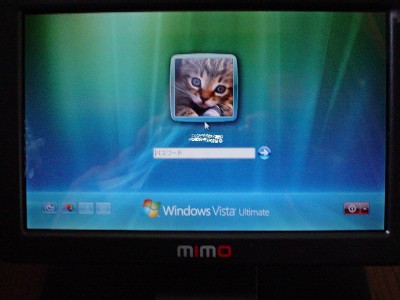

【写真１．】ログオフしたての状態の画面です。（VGA接続より時間かかります。）
【写真２．】USBコネクタの抜き差しで通常に戻るときもあります。

Stowaway Sierra Full Size Bluetooth Keyboard ( http://zigsow.jp/?m=zigsow&a=page_fh_own_item_detail&... ) でログオン出来ないなと悩んでいたら、起動時は NumLockがONになっていることがわかりました。
でも画面が見えていないと不安ですね。

USB接続7インチ ミニディスプレイの件の続きです。

■わかったこと その１
PowerONからの起動でも、VGA接続のメインディスプレイが認識されれば、
USBミニディスプレイ側も仮想画面でログオン画面が表示されます。
ただ、メイン画面が出てから10秒くらい後になります。

■わかったこと その２
メインディスプレイをVGA接続していない場合は、USBミニディスプレイは表示しません。
USBを何度か抜き差ししてみましたがダメでした。

■以上のことから、
解像度が確定しないとUSBミニディスプレイを表示出来ないようです。
解像度を固定設定する方法があると、USBミニディスプレイが単独で使えるようになりそうなきがします。

VGAコネクタにダミー回路を付けて解像度を認識させる方法もあるかもしれません。

■わかったこと その３
メインディスプレイをVGA接続していない場合でも、PowerONしてから数分後（ログオン画面が出ているであろうタイミング）に、キーボードからパスワードを入力すると、さらに数分後にミニディスプレイに表示されます。
ただ、パスワードが正しく入ったかどうかすぐに知るすべがありません。
USBキーボードなら行けそうそうですが、Stowaway Sierra Full Size Bluetooth Keyboardは入力可能かとかNumLockモードかわからない点があるので、確実に入力する自信がありません。

一応状況もわかったので、ダイニングに移動して端末として運用してみようと思います。
（アンテナ無しで電波キャッチできるのか？）

PLANEX HDMI-DVI変換ケーブル 1.0m PL-HDDV01 を入手したので、BRAVIAにつないで見ました。
1920x1080の画面は広大ですね。
しかし、無線LANのアンテナのない状態では何もできませんでした。
しかも、ThinkPadのBluetoothマウスが3mの距離届きません。

無線LANアンテナは明日届く予定です。

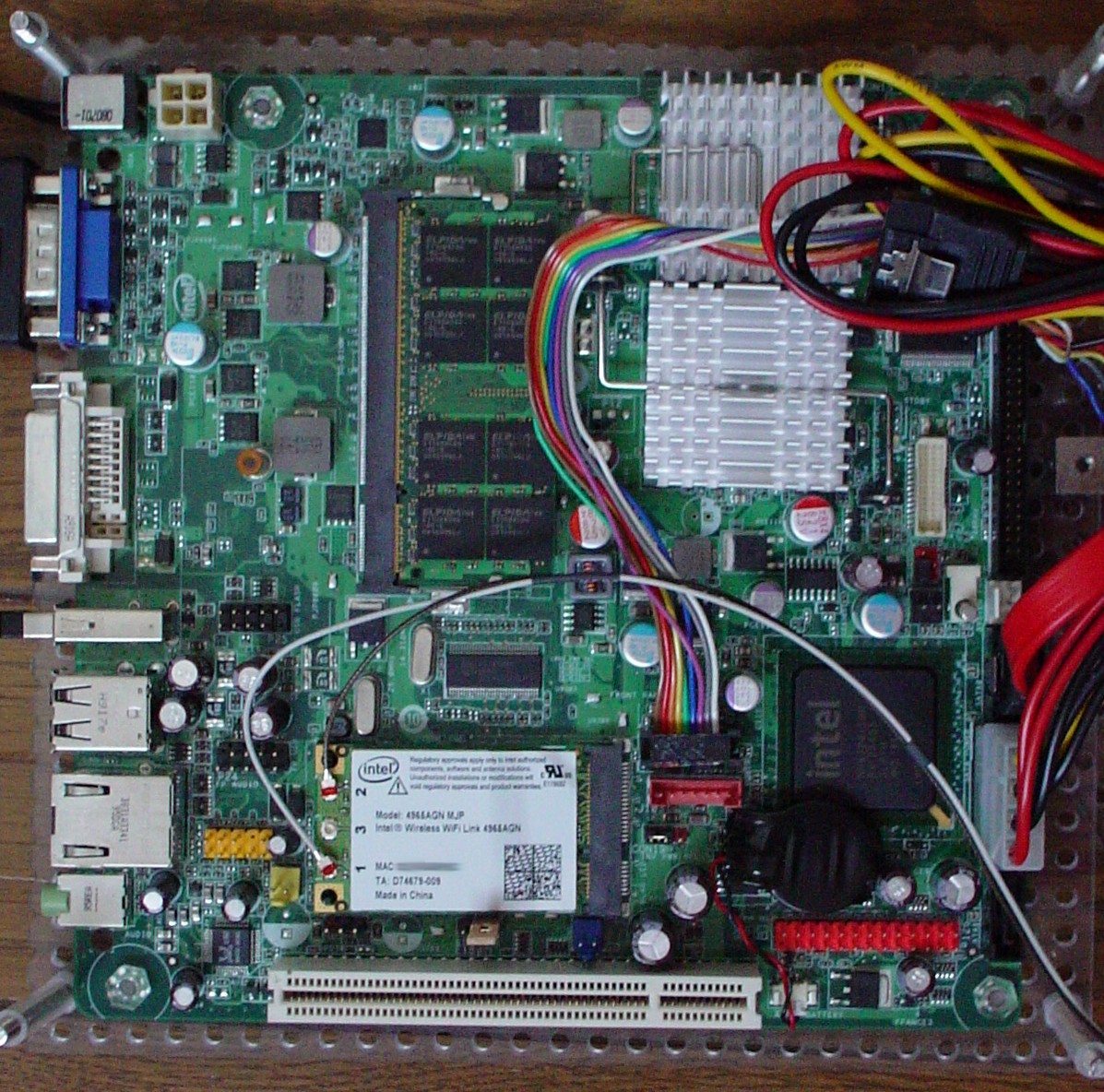

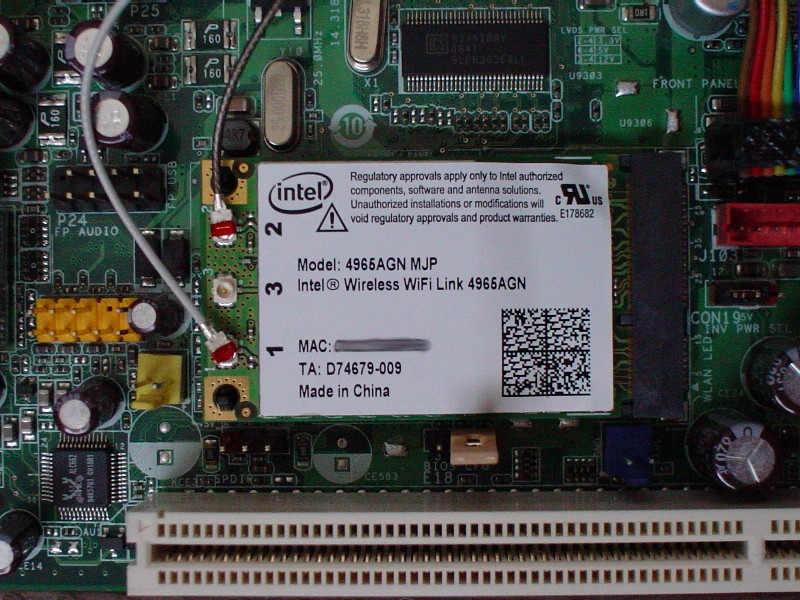

【写真1．】WiFi Link 4965AGN にアンテナを付けました。
　3箇所あるコネクタの1番と2番に付けています。
　取り付けはとっても簡単です。
　3番が空いていますが、3本使用するのはMIMOの時のようなので、とりあえずなくても大丈夫。
【写真２．】ケーブルの長さは、D945GSEJT＆自作ケースには十分です。
【写真３．】SSDやケーブルに挟まれているので、接着無用でした。

感度が格段に上がったので今度こそアクセスポイントから離れた部屋に移動しも良さそうです。

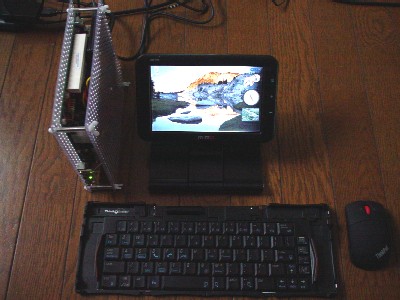

ダイニングに移動しました。

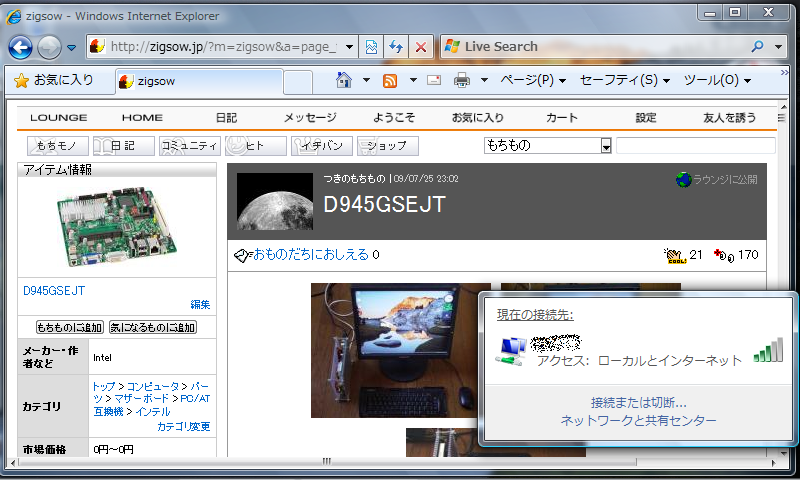

電波状況もご覧のような感じで、何とか壁を通り抜けられるようになりました。
多少チューニングしましたが、800x480の画面はちょっと狭いですね。

画面の有効活用のために Google Chrome を導入したのですが、しばらく使っているうちに、CPUを50％消費してそれ以下にならなくなります。
マウスカーソルの動きも悪くなるので再起動する羽目になります。
Chromeがいけないのか他のブラウザも試してみます。

しばらく運用しましたが
USBディスプレイのみは不安定です。
使わなくてもTVなどにつないでおくと調子いいですね。いざというときも切り替えられるので、
不本意ながらケーブルが1本増えてしまいました。

本日は、さらに調子悪くて、PCのUSBコネクタのほうを抜き差しましたが、戻らず、不良かと疑い始めたところ、電源用にもう1本つないでいることに気づきました。
たまには、完全に電源落とす必要もありますね。

Windows7にアップデートしました。

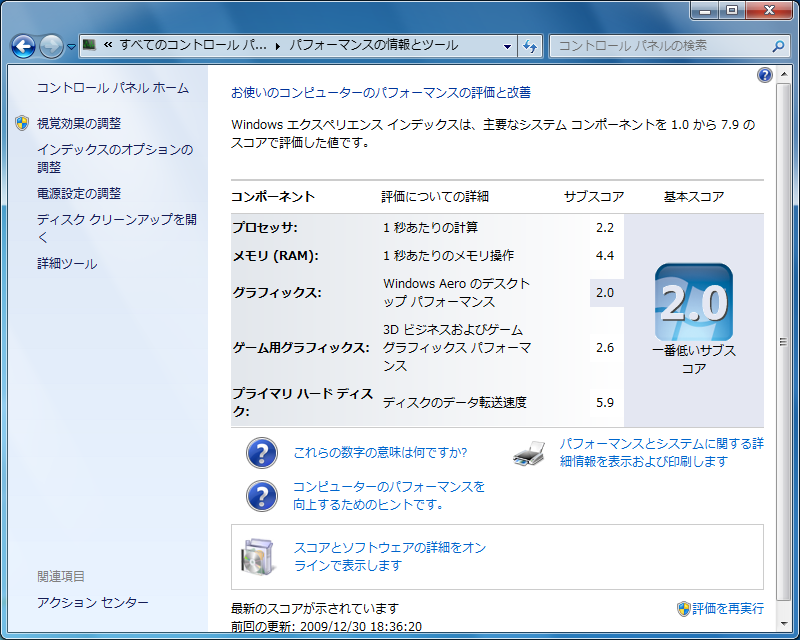

Windowsエクスペリエンスインデックスの基本スコアです。

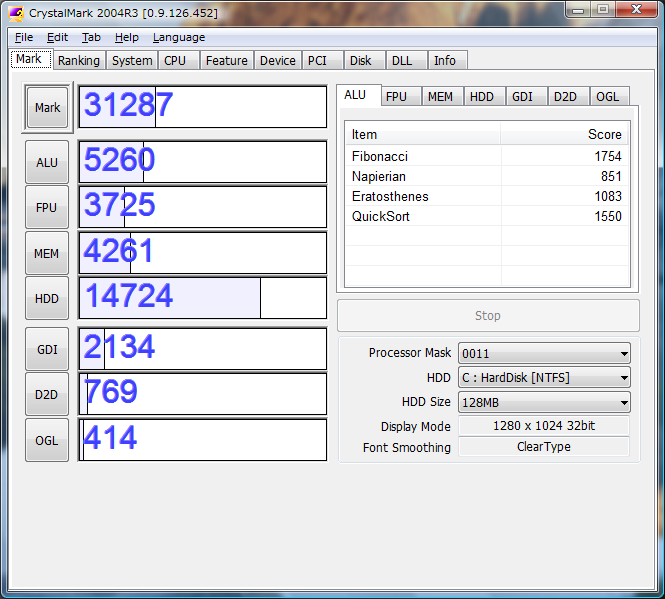

Updateの前後でCrystalMarkしてみました。
ベンチマークは下がりました。

COOL

COOL

COOL！

COOL

COOL

COOL

Cool!

COOL

COOL

COOL

COOL

COOL

COOL

先日、別レビュー

の中で書きましたが、テストのため、本アイテムもUSBメモリからOSの起動を試してみて成功しました。
今はまだSSDを搭載していますが、それを取り外すとさらにコンパクトになりますね。
USB3.0対応のボードとメモリで作るともっと快適なんだろうなっと、思いました。

本文に Just Right! をかけてみました。
「マニュアル」が「マニュア」になっている誤記が3か所もありました。
コピー＆ペーストのバグ混入のパターンですね。crz

インテルのダウンロードセンターに行ってみると、ドライバやらBIOSがアップデートされていたので、適用しておきました。

軽量省電力化になるかとUSBにUbuntu11.04を入れて起動させてみました。
実現できたら５ｃｍ→3cmに軽薄化できる目論見です。

【写真１．】MSDuoからLiveCD版を起動しているところです。起動が速いのでこの状態でも充分使えそうです。
【写真２．】RUF2-PS16GS-RDに対してインストール中。
【写真３．】RUF2-PS16GS-RDから起動しているところです。サイズ的にはすばらしいできなんですが、遅すぎて使い物になりませんでした。

Pow-ONから
2’28” ログインプロンプト
11’ デスクトップ表示

サスペンドには 1’39”
復帰には 4’33”（これは待ちすぎ多感があります。マウスを動かすとパスワードを聞いてくるようです。）
シャットダウンは 1’03”
でした。
アプリの動きもイライラしてしまってダメです。

今度は比較的早いこちらにインストールしてみました。
Pow-ONから
2’45” ログインプロンプト
4’50” デスクトップ表示

サスペンドには 44”
復帰には 10”
シャットダウンは 50”
でした。
使えんこともない微妙なレスポンスです。

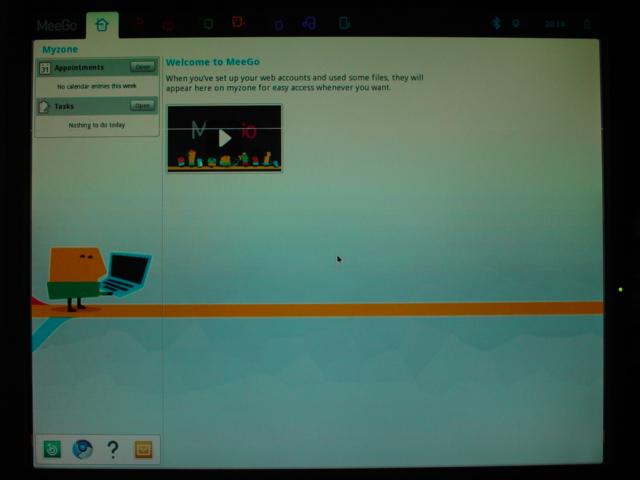

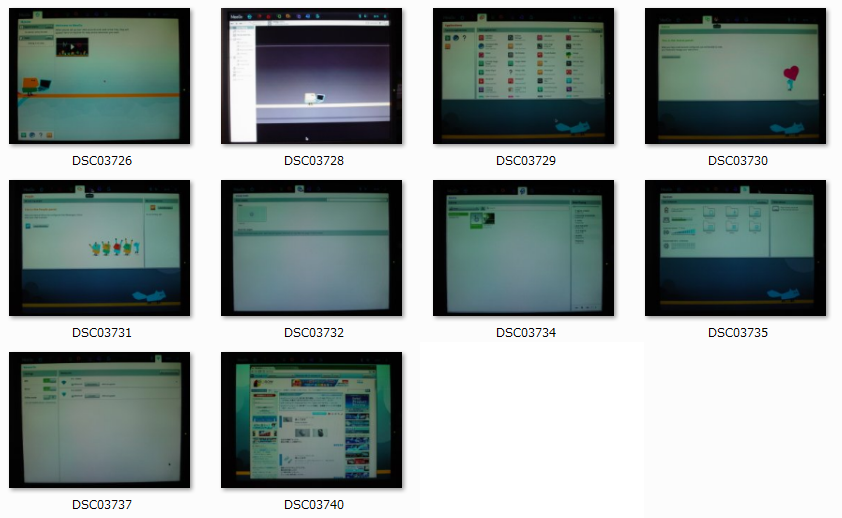

IntelさんがかかわっているらしいMeeGo1.2をBootしてみました。
MeeGoユーザーの会に行くと情報が得られます。
ライブイメージでMeeGoを試すにImageWriterを使うと良いとありますので、Ubuntuマシンの

でダウンロードと書き込みを行いました。
今回の書き込み先には

を使いました。
お試し版では、日本語非対応ですね。
インストールして日本語化の必要がありそうです。
