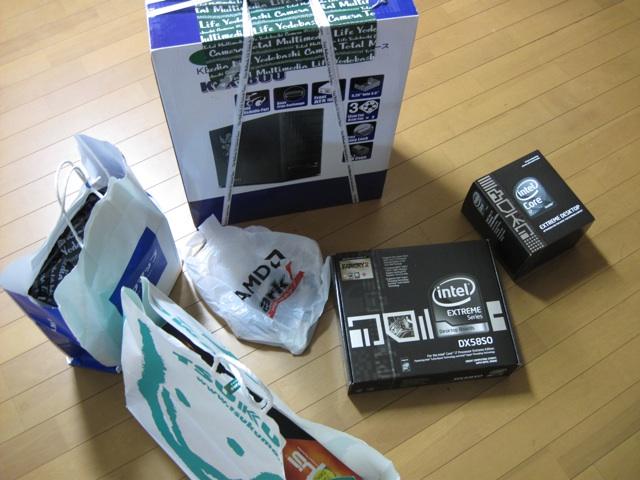

メモリ・・・TR3X6G1600C7
ビデオカード・・・EAH4890/HTDI/1GD5 R2
電源・・・SS-850EM
ケース・・・KLX-800/BK

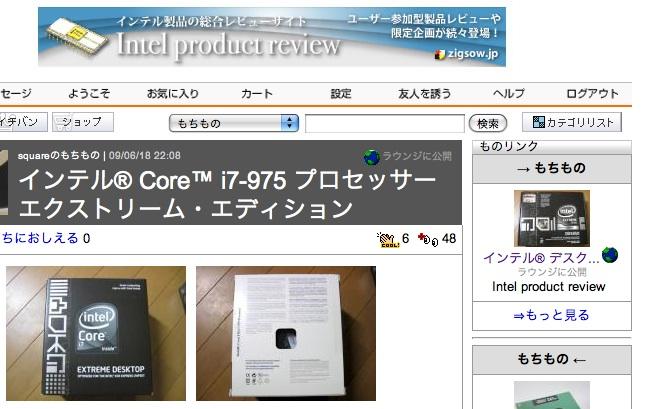

を調達しました。単品それぞれは「もちもの」でご紹介しています。

この後、KLX-800/BKのケース設計に起因して手作業が多くなるのですが、それはマザーボードをご紹介してからゆっくりw

それではパッケージ開梱でございます。

まず、中身が飛び散りそうになりました。

ASUStekのEAH4890ほど丁寧に梱包する必要は無いと思いますけれど、粗野に過ぎるように感じました。

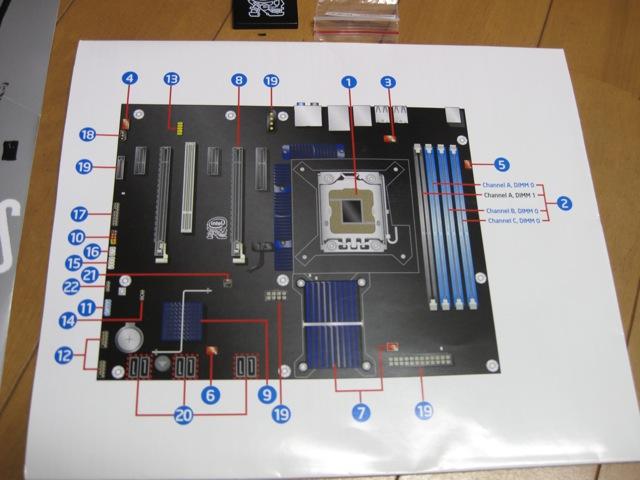

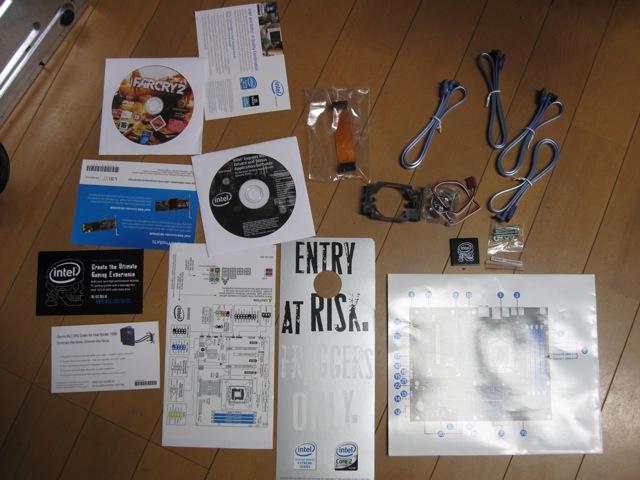

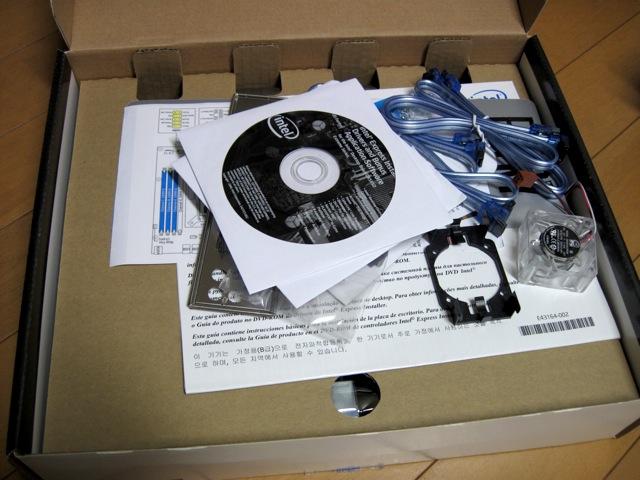

備品一覧なのですが、何が何個入っているのかを確認する適切な冊子がありません。

右下のテカっちゃった冊子です。

「詳しくは添付のDVDを見ろ」って。

初自作の私にとっては笑止極まりない。

「手元にノートパソコンでも置いて見ながら組み立てろ」って話のようです。

どうせ2台目とかでしょ．．．みたいなユーザーに対する甘えを感じます。

レビューワーとしては「一覧性に富み、特定のリファレンスケースを想定した組み立て冊子を同封するべきだ」ときちんと伝えなければならないと感じました。

この間のべアボーンはメモリとODD、HDDを組み付けるだけなのに写真入りの丁寧な冊子でしたので余計に貧弱に感じます。

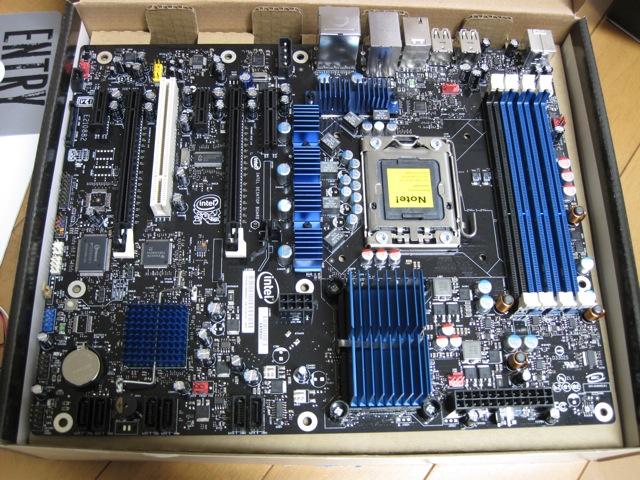

さてご本尊。

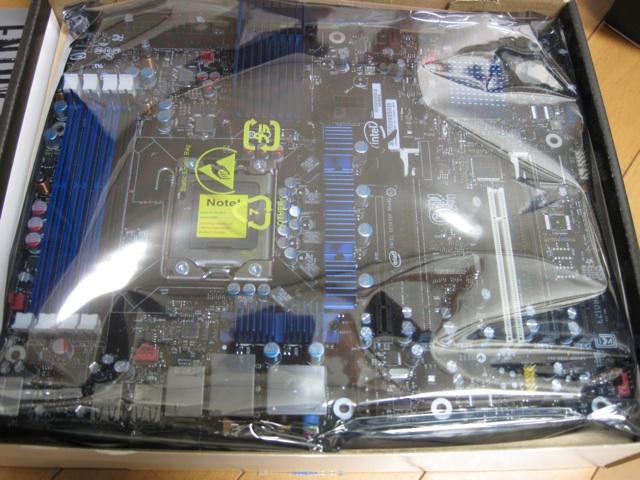

このまま見ても何がなにやら．．．

袋から出したところで何が何やら．．．w

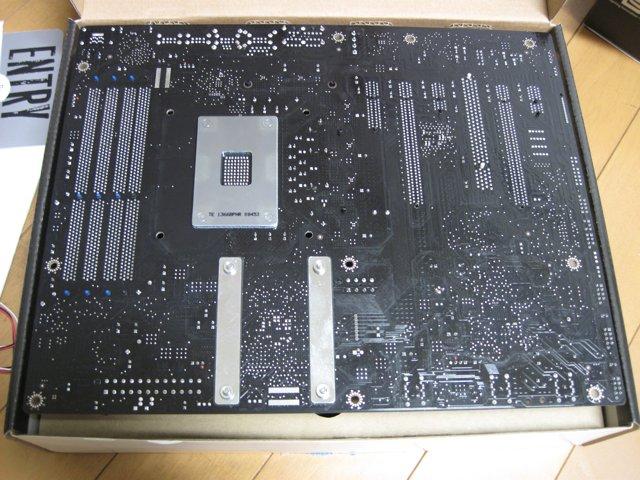

裏を見たことって無いのでその写真も取っておきました。

IntelのDX58SOはX58のリファレンス設計（お手本）マザーボードの位置づけなのでしょう。このマザーで動かないデバイスがあったら、そのデバイスの設計に問題があると思っていいんでしょうね。

チップセットはIntel X58 Express + ICH10R。みんなヒートシンクの下です。オーバークロックのときに役に立つんでしょう。

マザーボードの特徴として画面右側のトリプルチャンネルのメモリスロットにもう1本シングル用が挿せるようにしてあります。CPUでもう財布が不安な方は最悪1本とかできるのでいいんじゃないでしょうか。メモリスロットの位置もCPUに近く位置して最短距離な感じの配慮がしてあります。

マザーボード中央から左側はPCIスロットなどです。
PCI Express x16・・・2本
PCI Express x4・・・1本
PCI Express x1・・・2本
PCI ・・・1本
発表当初はNVIDIAのSLIのライセンスを取ってなかったのですが、レビュー用に送っていただいたマザーボードには対応しましたというお知らせが書いてありました。

この丁寧さを他にも生かして欲しいです。

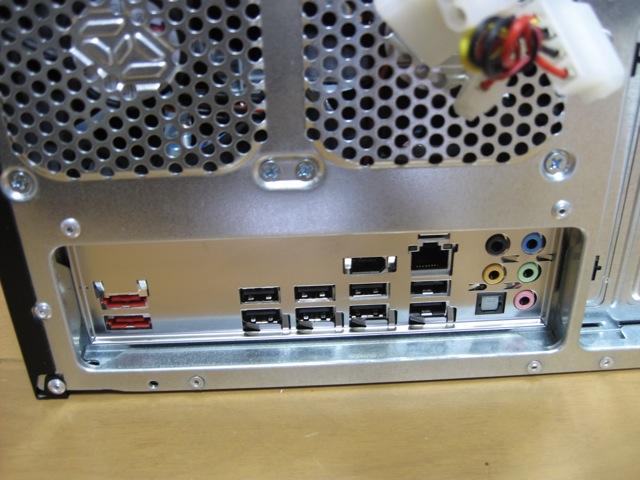

仮組み後の背面ですが、
eSATA・・・2
USB2.0・・・8　（他に内部・・・2）
IEEE1394・・・1 （他に内部・・・1）
Gigabit LAN・・・1
デジタル/アナログのオーディオ入出力はインテル® ハイデフィニション・オーディオ・サブシステムと銘打たれる端子。期待していいんでしょうか？？？

オーディオの所にある四角いのは赤外受光器なのかな？

とにかくレガシーは無し。ユーザーが付いてこられるギリギリは確保されているみたいです。

私にとっては初モノなので好感を持っています。

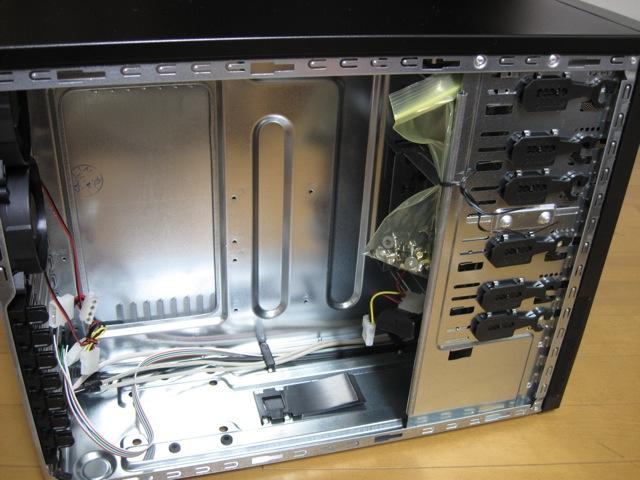

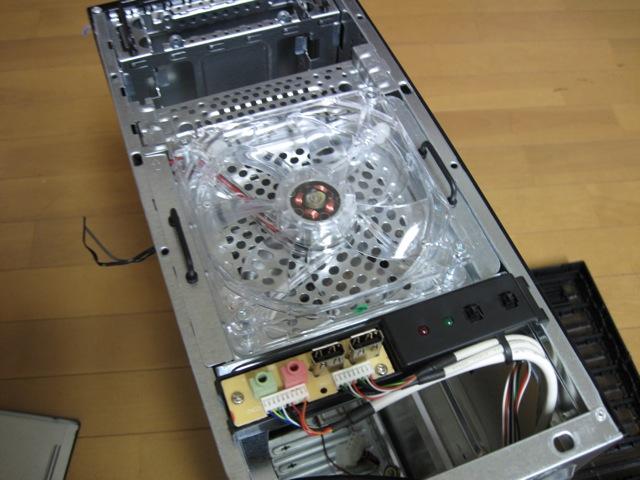

さて組み立ての前にケースの紹介です。

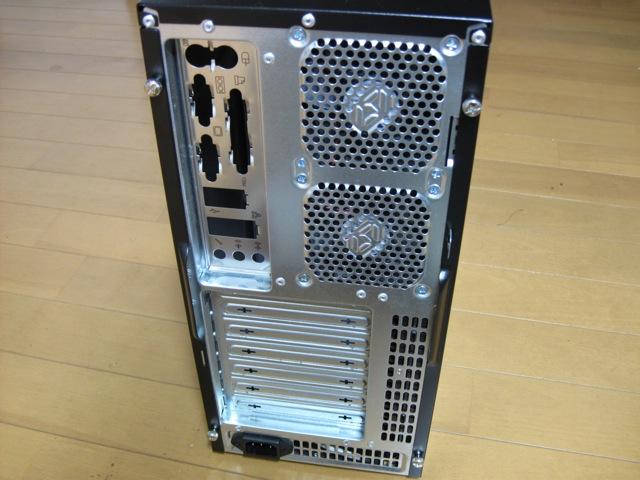

背面を見て「おやっ？」って思った方、ずいぶん組み慣れているのでしょうね。

そうなんですよ、電源は本体前部に収納する仕組みになってます。

内部の真ん中にある黒いプラスティックは電源の固定具のようですけれど、この筐体にはたぶん長さ140mmのケースしか使えないと思います。

なのに160mmのケースを買ってしまったのは．．．情報弱者だから．．．だけとは言えないように思います。

このケースに使える電源の長さってどこにも書いてありません。

正面の黒いカバーを外すと正面の底部に電源固定金具がリベット止めされています。

これは私にとっては幸いでした。

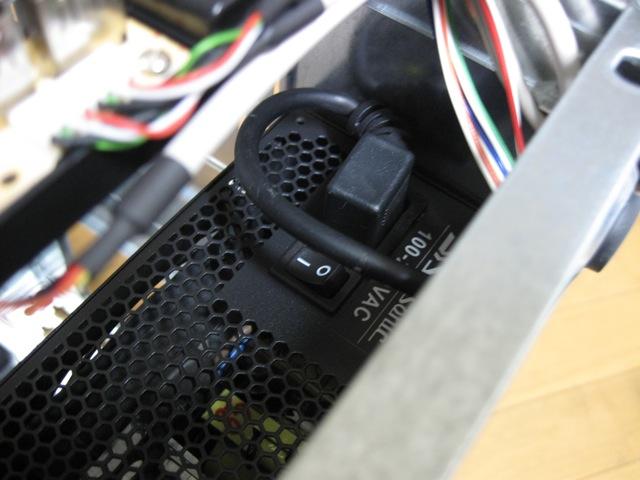

でも電源を無理矢理入れるとコンセントがケース壁面により過ぎていてなんとも危なっかしい。

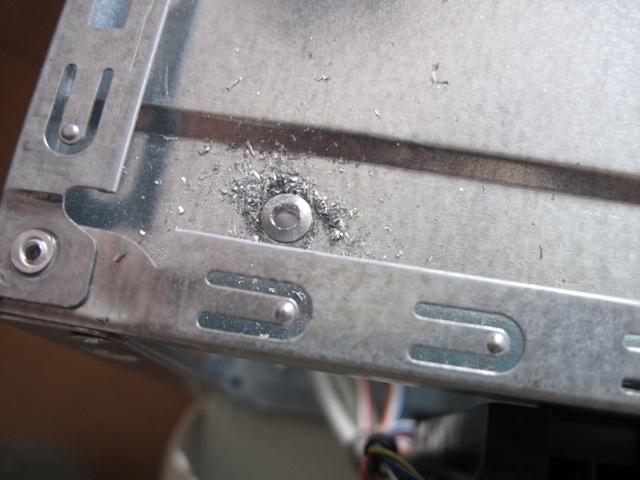

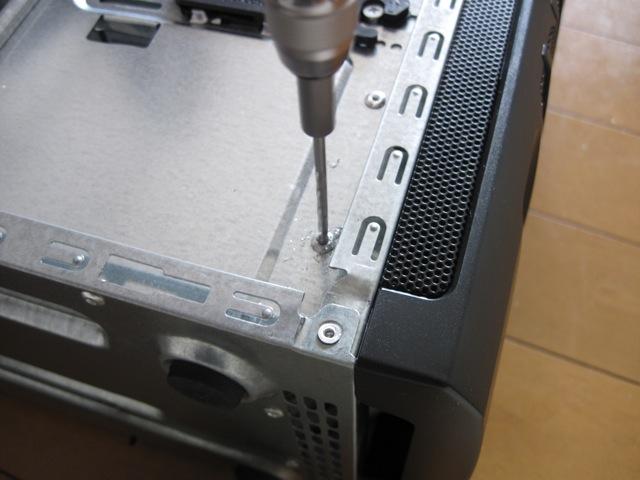

．．．そんなわけで電動ドリルでリベットを落として金具を外すことにしました。

リベットはドリルで外すと次はネジ穴として再生できます。

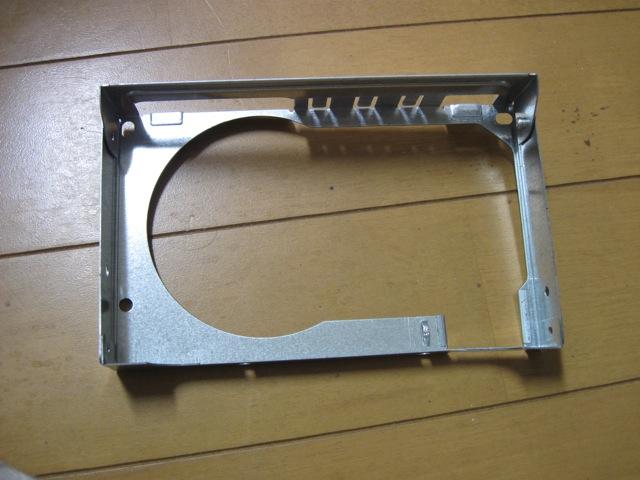

外した金具をもう一度使う機会はあるかもしれません（？）

6ヶ所ありまして、回転数の低いドリルで1ヶ所あたり5分かけて外しました。

途中ドリル内部が温度上昇してトルクが無くなりましたので冷えるのを待ったり、結局作業は2時間ほど。

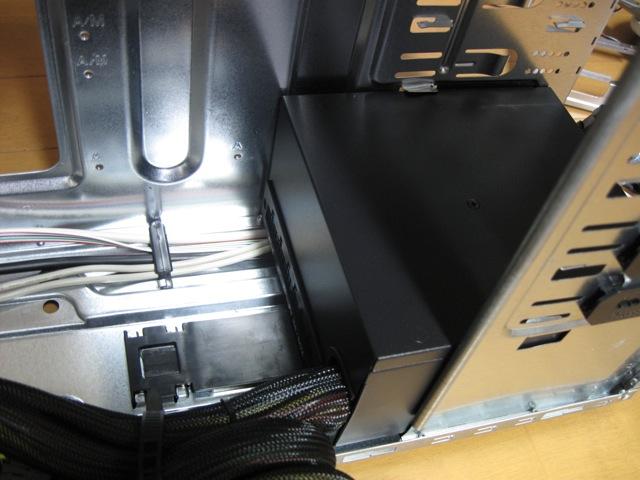

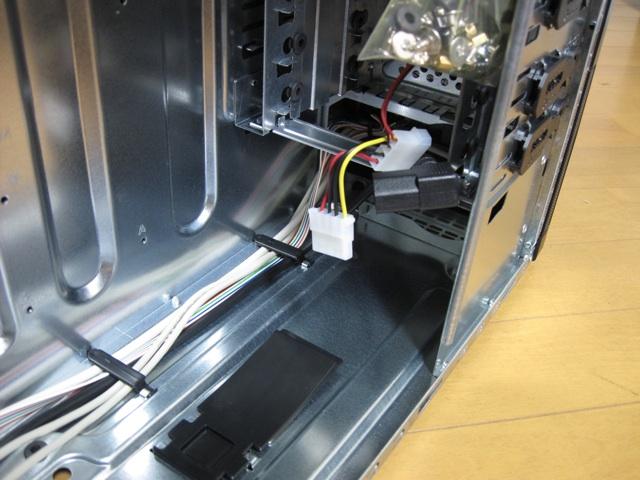

金具が無くなって電源のスペースは確保できましたけれど、電源のファンを下にしないとケーブルがマザーボードと干渉してしまいそうです。

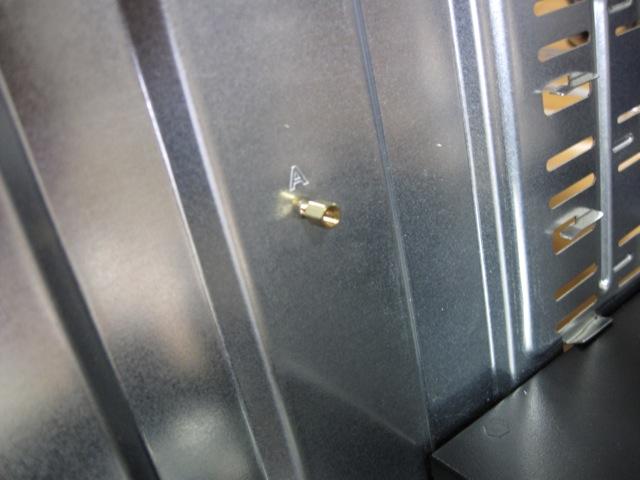

2つ目の写真は逆さにしている様子ですけれど、奥の壁面にAと刻印が打ってある穴がATXマザーボードの下隅です。

逆さにしてケーブルがこの位置．．．微妙。

ケースに付属してくるネジ類は多めに入っているようでした。

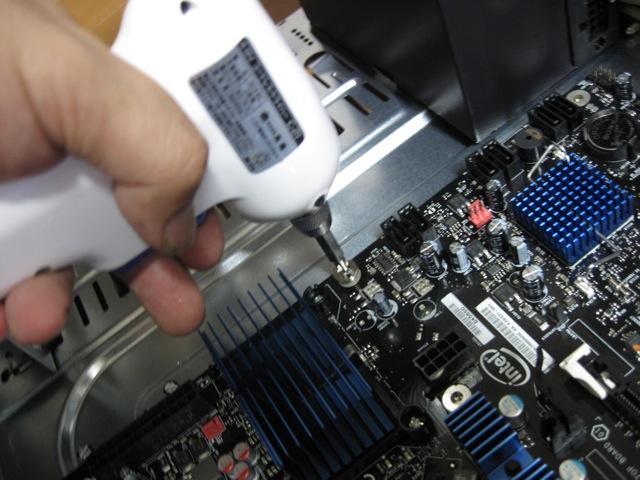

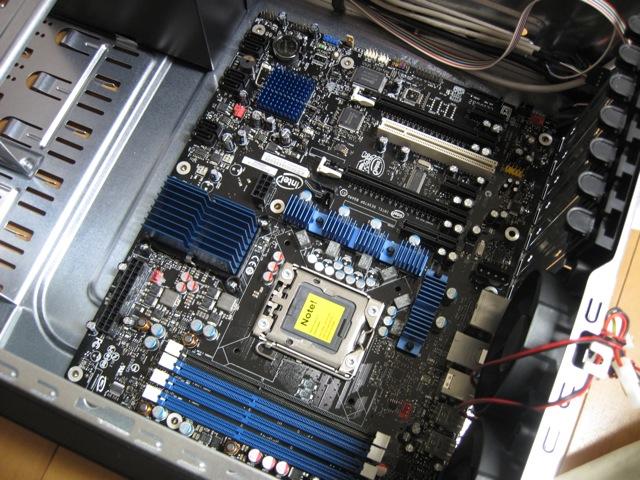

たぶんこのように使うのだろうと思われる金色のネジを付けてマザーボードを仮置きして位置関係を確認してから固定しました。

今回使った電動ドリルはドライバーでもありますので締めにも使えます。

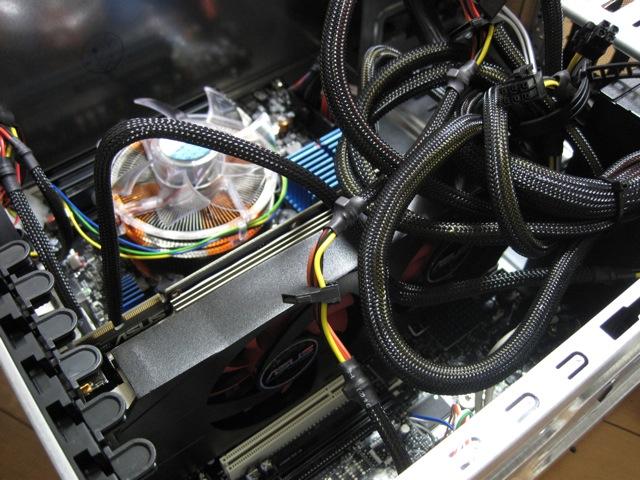

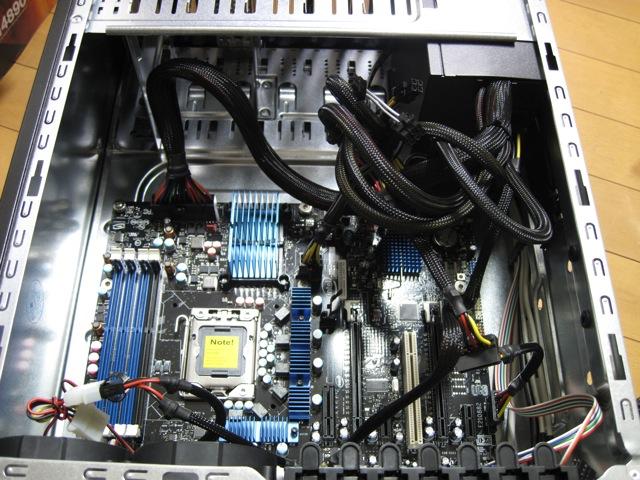

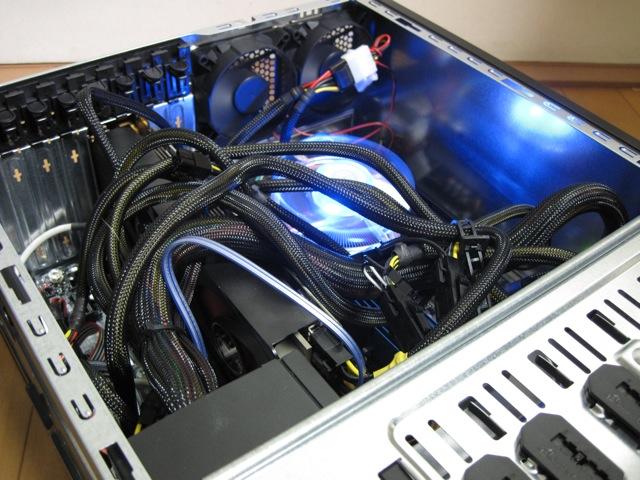

電源を繋いでみました。

オクトパス。

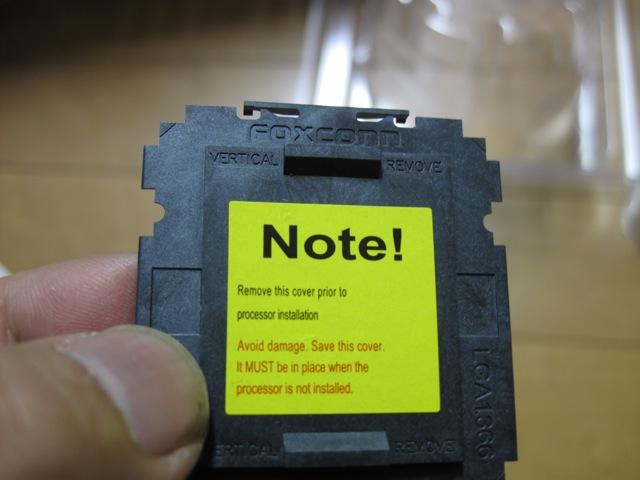

CPUを挿すところに付いていたカバーに思いっきりfoxconnと書いてあってややウケ。

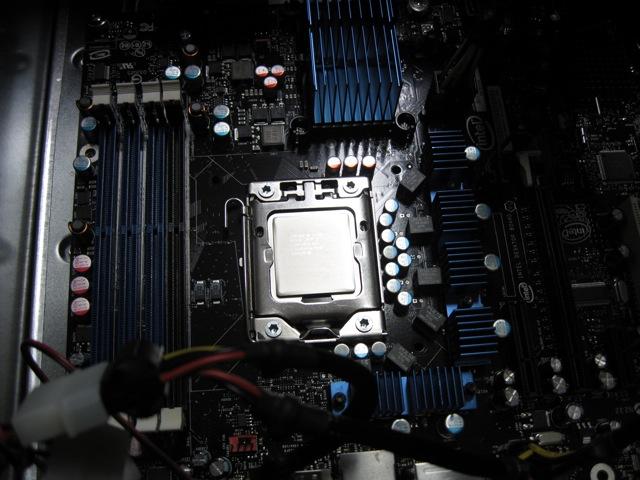

CPU取り付けの儀。

ちょっとExtremeな雰囲気ですw

でもクーラーが付いたら台無しw

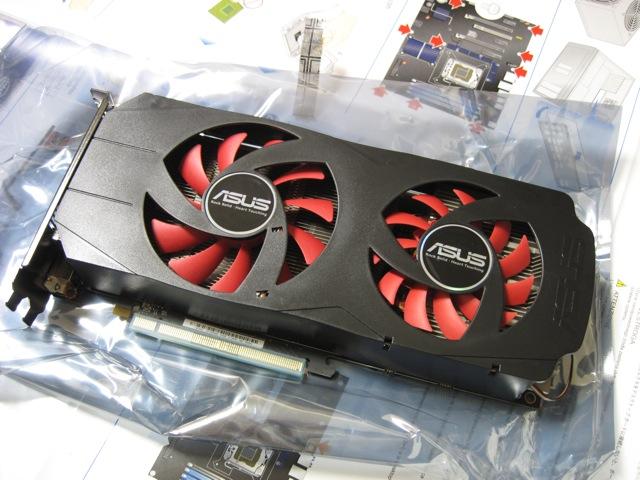

今日は一方の雄、4890の登場です。

昔だったら馬場・猪木か？

これで笑った人．．．年齢ばれますよw

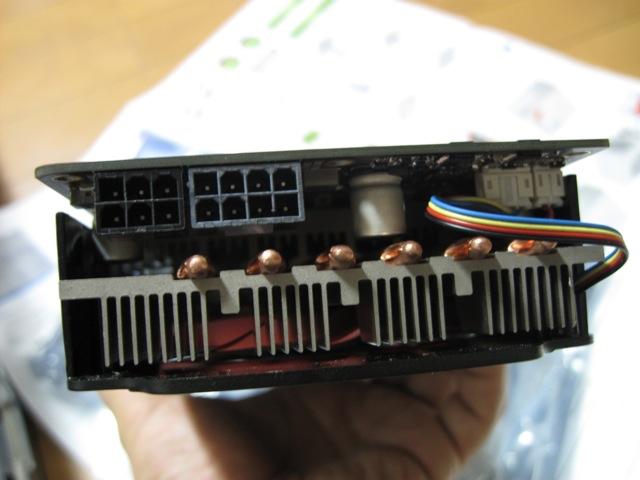

電源コネクタがありますけれど．．．

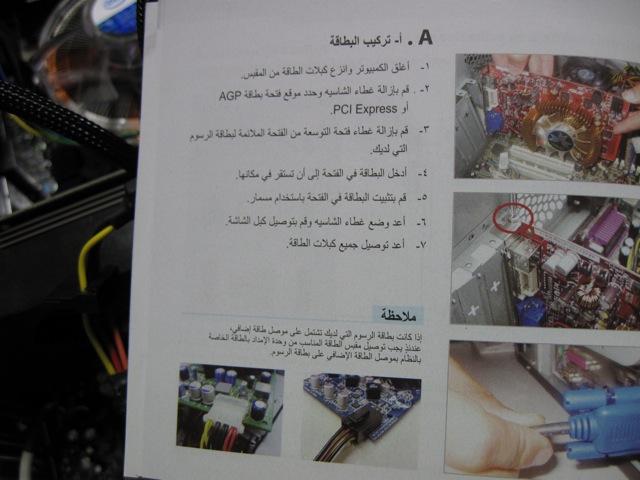

この写真違いマニュアルじゃわからんですなwwwwwww

日本語あります＠念のため

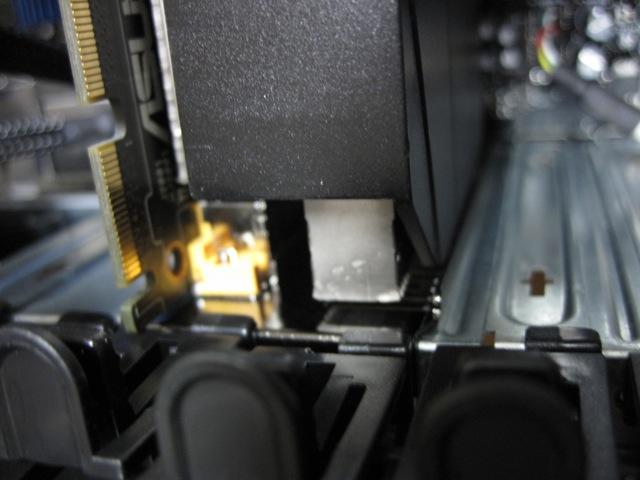

イージーロックになっているのですが片方は浮いています。

さあ．．．残すはノートパソコンに入っているX-25Mを取り出して（買いません）取り付けて．．．ほにゃらら。

いよいよトリオ・デ・インテルの出来上がりです。

KLX-800/BKは本体底部に2.5インチ、3.5インチ兼用のシャドウベイがありますのでX-25Mにはシャドウに入ってもらいました。

電源スイッチオン！

RADEON 4890は相性などで画面が点かない事例が報告されているのでドキドキです。

まあ上手い具合に起動してくれました．．．

．．．？？？　


ピーポーピーポーって．．．

落ちちゃったじゃん。

CPUクーラーを点検してみたらちゃんと着けたつもりが浮いていました。

過熱防止のインテリジェンスがあるんですね。

ともあれ、こんな感じで試用中です。

X-25MのベンチマークをCrystalDiskMarkで。

充分に性能を引き出してます。

今日はチップセットドライバもグラフィックドライバも入れませんでしたので、また時間があるときに続きをやります。

起動も終了もそんなに速いという感じではありません。

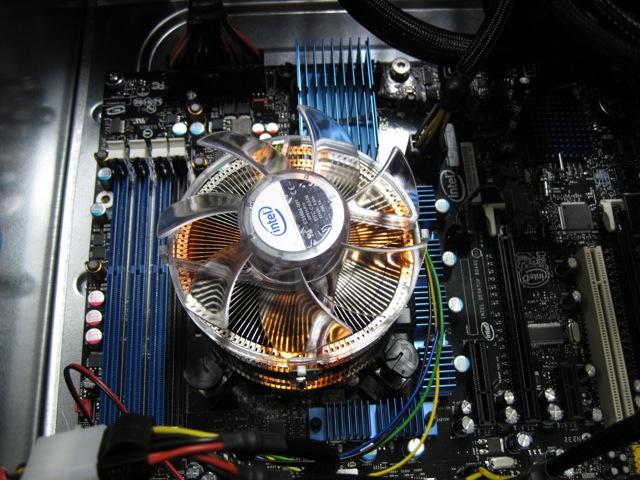

とりあえず純正のCPUクーラーはLEDが光ったりしてあまり好きでないので交換すると思いますよ。

早速対決なのですが、BIOSアップデートをしようとしたらインターナルエラーでアップデータがとまってしまいました。

まさか64bitOSに対応してないってことはないでしょうけれど、USBも一部のポートは認識しないなど怪しさ満点です。

ベンチは左が975+X58、右がM6400です。

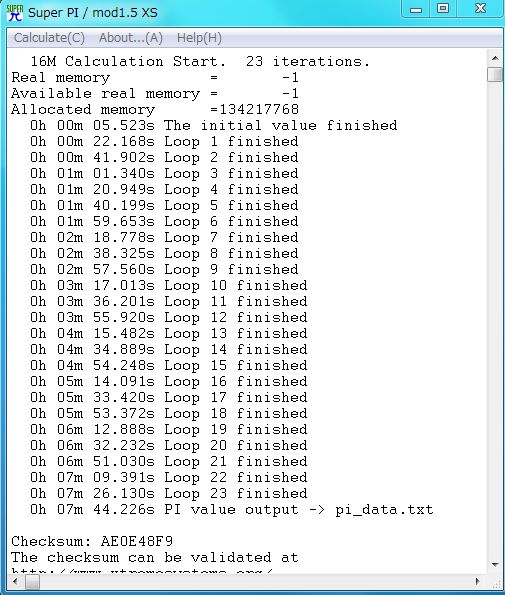

super paiは貫禄の圧勝。先々期待が膨らみます。

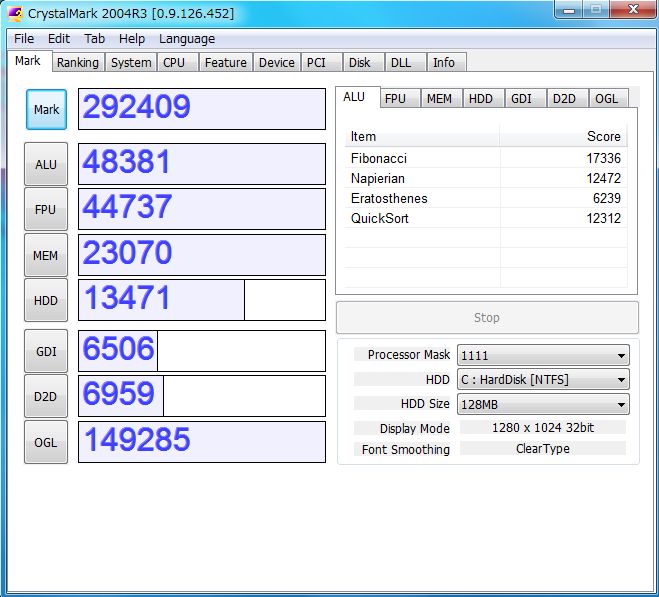

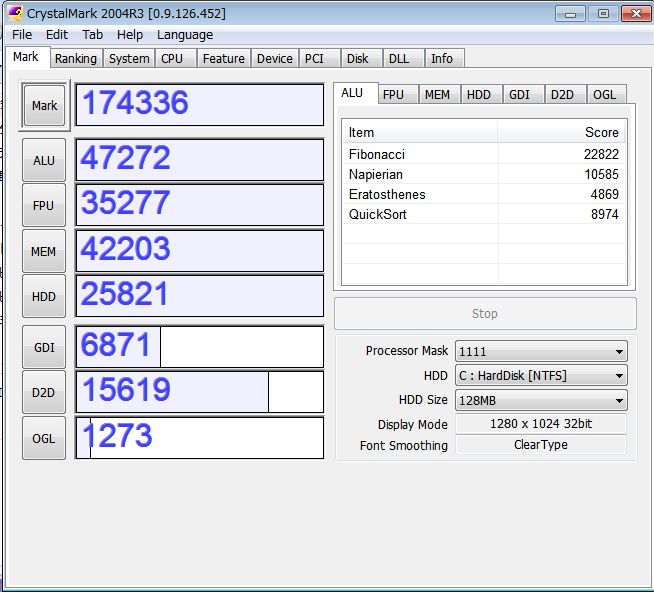

X-25Mを擁した自作機と500GBを2基スプライトにしたM6400のCrystalMark2004R3はなぜか自作機は揮わない結果。

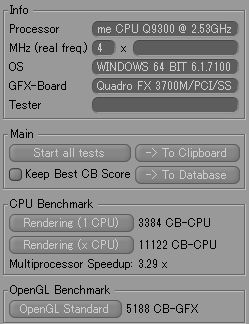

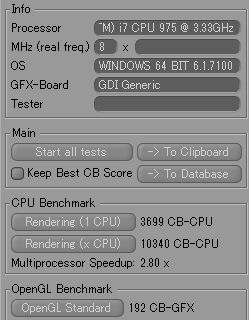

CINEBENCHでもRADEON4890が足を引っ張ります。

ドライバとOSの相性が悪いんでしょうか？

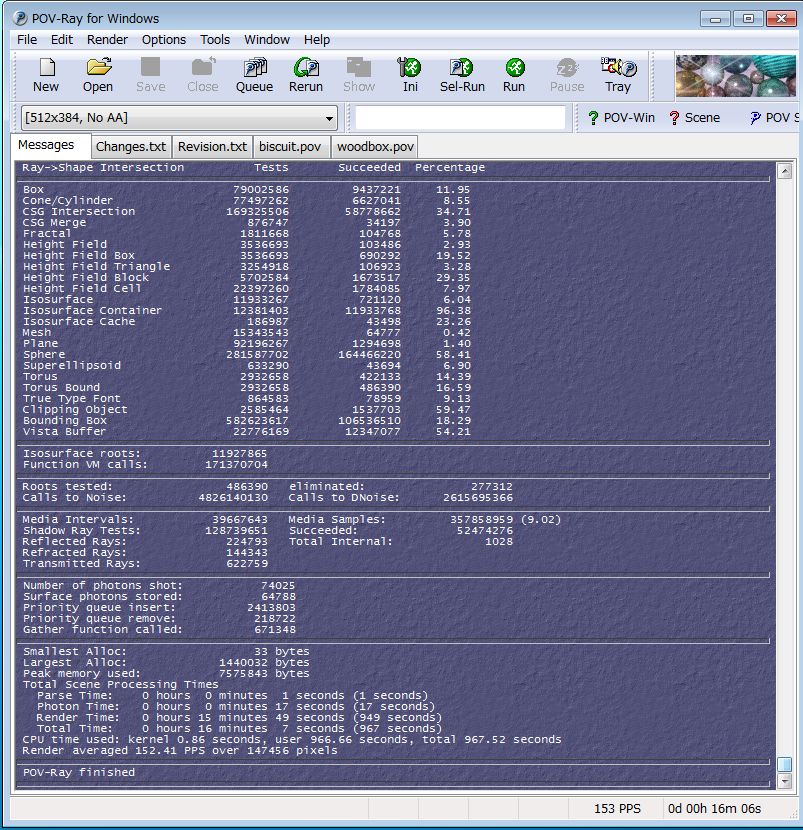

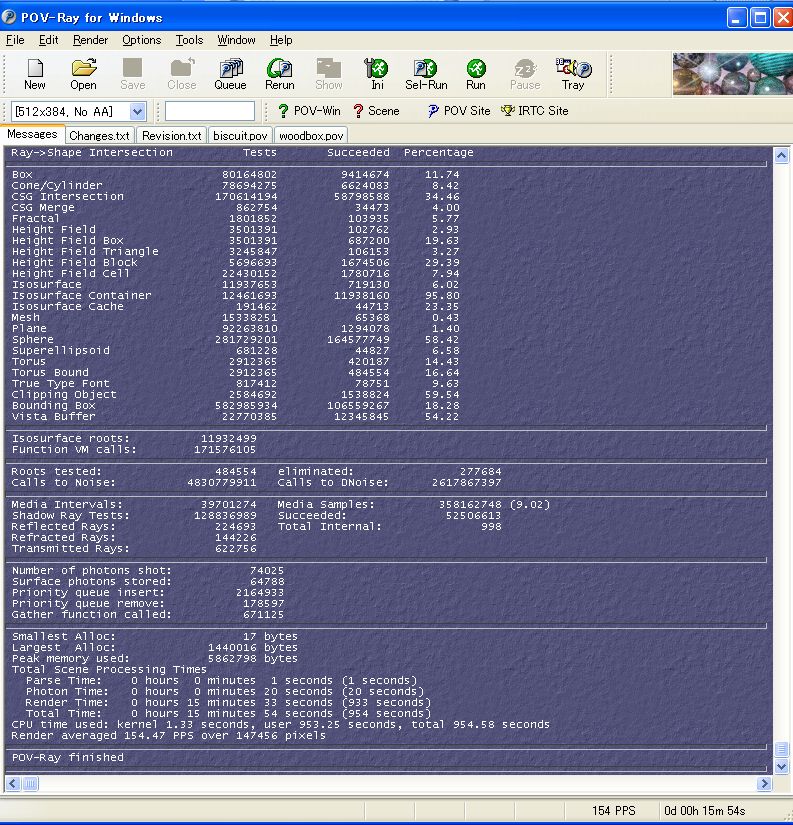

64bit版POV-Rayv3.6でのベンチも微妙に負けてます。

ここいらで32bitOSにすることを決意しました。

最近ODDは不要になってきたのでUSBメモリからOSをインストールしようと思ったのですが、なぜか上手く認識されなかったです。

仕方なくODDを付けました。

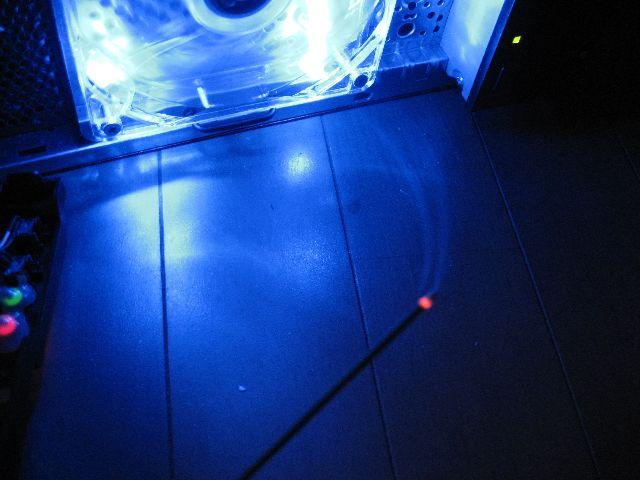

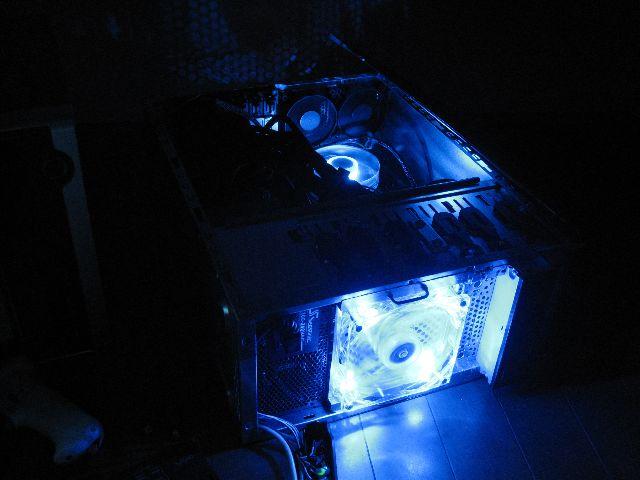

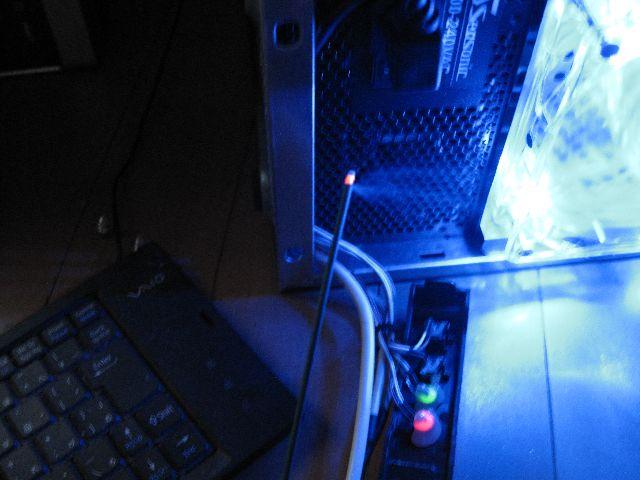

LEDが光るのは嫌いなのですが、気に入ったシステムになるまでは今以上の出費は避けたいので空気の流れを線香で確認しました。

こうして見ると光るのも悪くないか．．．

光るっ！光るましっーん！等、主題歌が欲しくなる世界ですね。

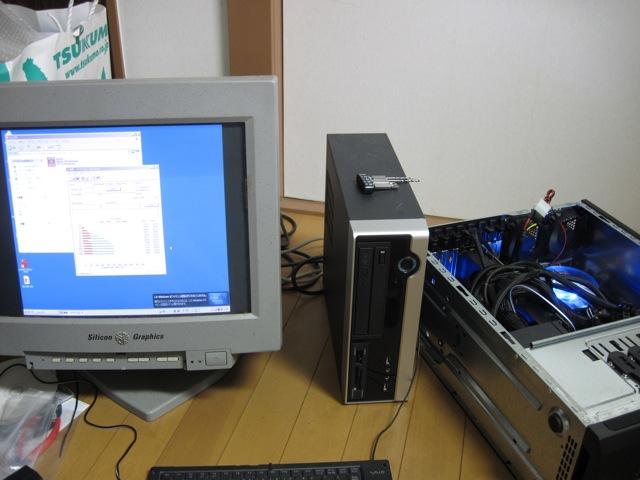

それにしても、CRTモニター渋すぎ！！（笑）

DX58SOはUSBブートができないという話をどこかで聞いたことがあります。

それにしてもsuperπは早いですよねぇ
さすがって感じがします

4890…う、うらやましい

どうもどうも、いらしていただいてありがとうございます。

DX58SOなんですが、
・自作初心者が
・Core i7 975と
・Intel X-25Mと
・RADEON4890を搭載して
・Windows7RC 64bitで
動かそうなんて想定はされてないみたいでして．．．（あはは

WindowsXPに落とすにもHiren's CDを使ってHDDEraseしないといつまでもSSDから起動し続ける状態でした。

ようやくWindowsXPproを入れたら全てが嘘だったかのように快適に進み、BIOSアップデートもできましたよ。

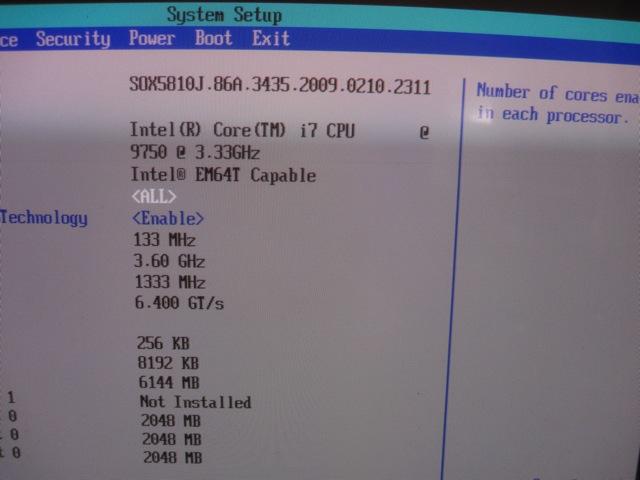

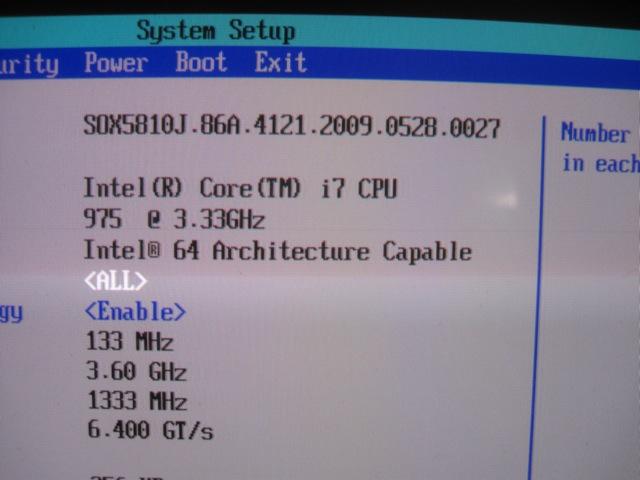

CPUが9750って表示されるっていうのも治りましたし、他のチップセットコントローラやVGAのドライバもしっかり入りました。

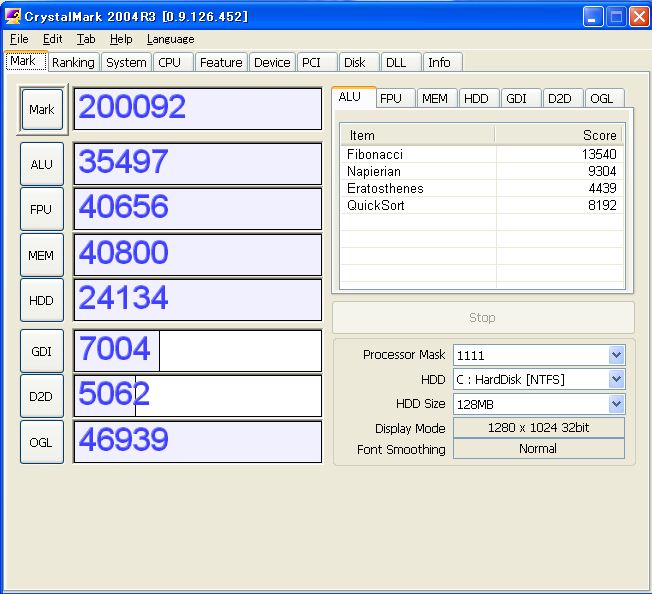

で．．．WindowsXPpro環境下で何もしない状況でのベンチマークを取り直してます。

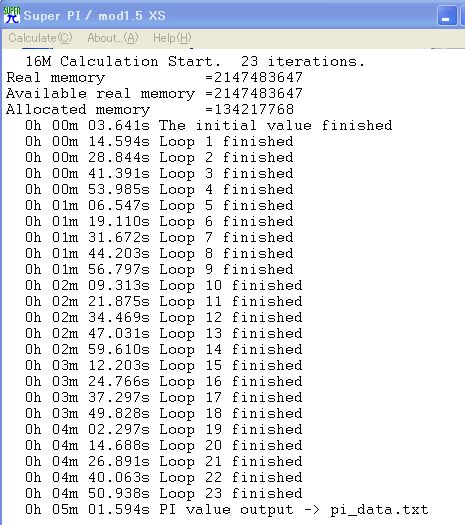

super paiは64bitの方が速いように思いますけれど誤差範囲ですね。

107万桁16秒っていうのはイジレば詰められそうです。

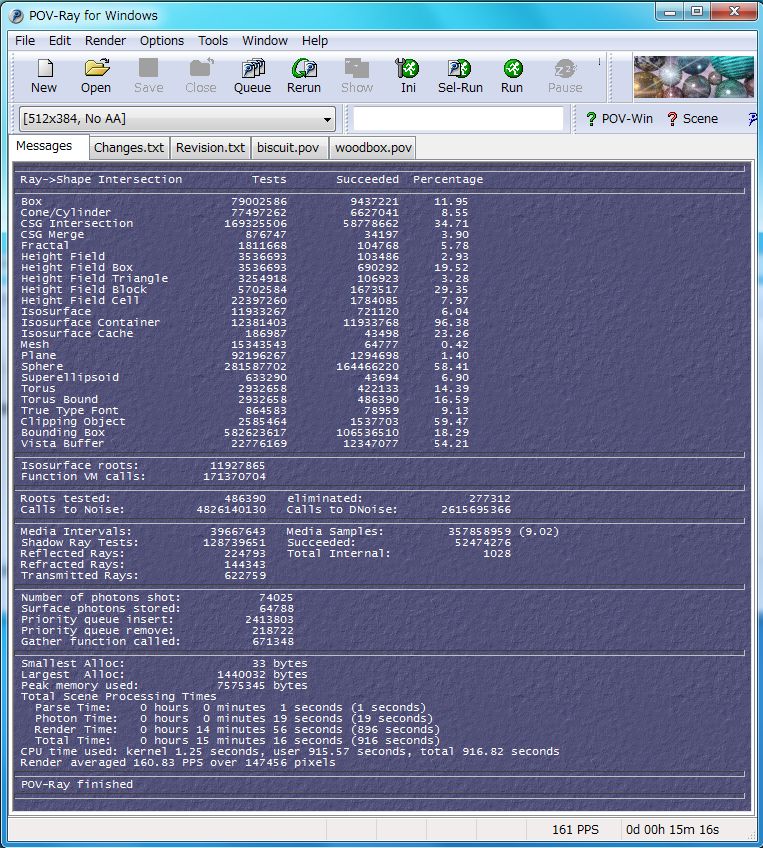

POV-Rayはほとんど変化なし。

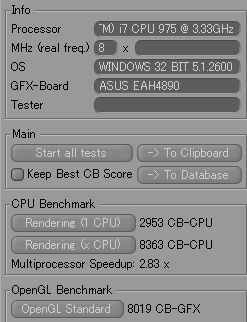

CINEBENCHはOpenGLは上がってCPUが下がりました。

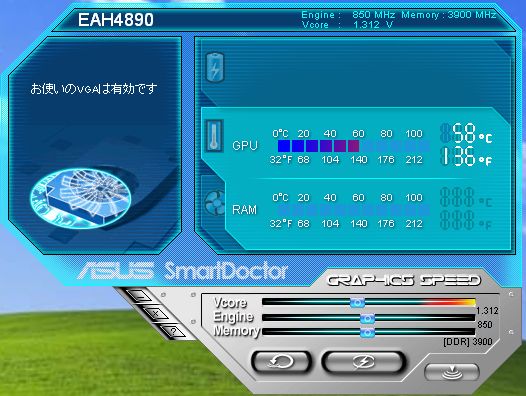

DX58SOにもEAH4890にもデスクトップでオーバークロックを調整するツールが付属していて一見便利です。

上げすぎると大変。

ところがGPUの動作周波数をデフォルトの850MHzから970MHzにしてCrystalMark2004R3を実行してみたら、かえってベンチは悪化しました。

左：設定変更前、右：設定変更後

この後、CPUやメモリの設定をどうにかしているとピーポーピーポーって．．．

じっくり煮詰める必要がありそうです。なんか4GHzが遠く感じられるなあ。

FFベンチも行いました。Highで9318。

快適みたいですね。

速度よりも描画の精細さが目立ちます。葉っぱの多いところでは画面にチラつきがありますけれど帽子が布っぽいとか雲が「らしい」とか誉めるところも多いです。

FFベンチはCPUに依存する傾向もあるみたいですので疑似8コアは効いているんじゃないでしょうか。

どうもベンチが遅いような気がしていたのですがw

スピードステップを切るのを忘れていました。

んーそうすると冷却が足りないんですよね。

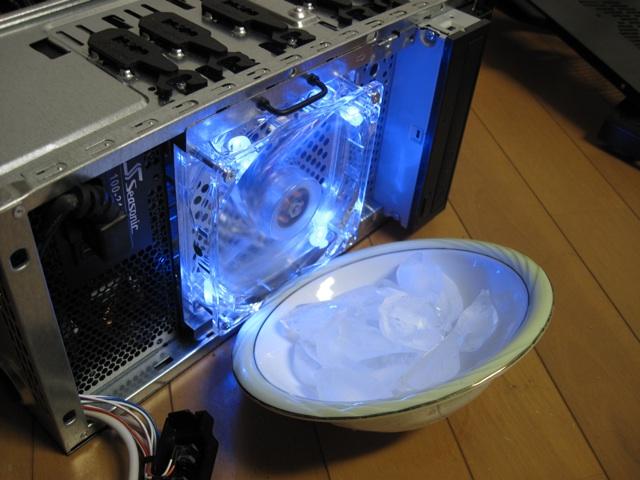

少しでも冷やしたくて氷を．．．我ながら爆笑

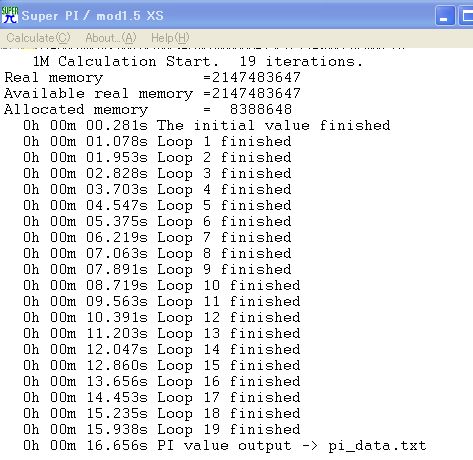

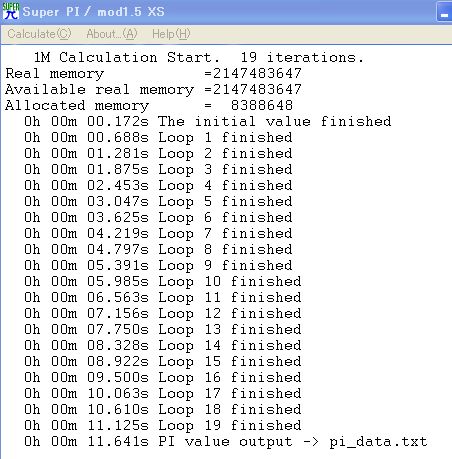

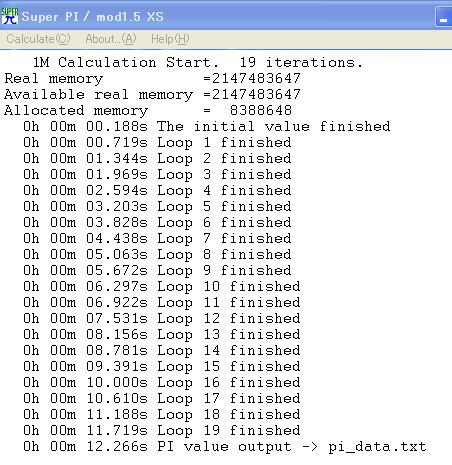

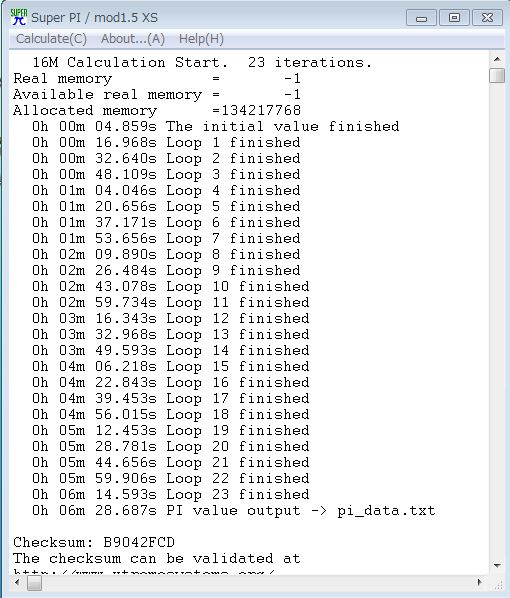

スピードステップ切りでのsuper paiなんですが、107万桁は軽く12秒まで。

いやー俺の920より遅いと思っちゃった方に申し訳ない。

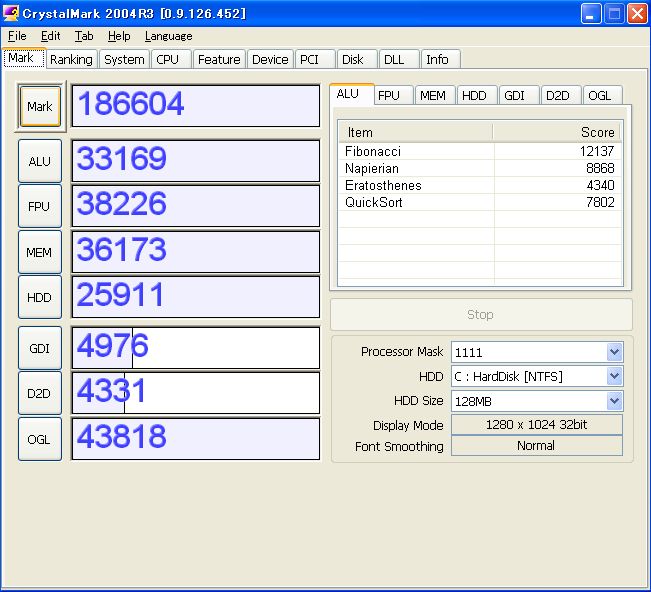

続いてCrystalMark2004R3。

この数値が変で無かったら放り出していたかも。

全然違ってました。

左：スピードステップON、右：OFF

CPUスコアが2倍くらいになってます。

デフォルトのクーラーではスピードステップOFFだとCINEBENCH R10は完走できませんでした。

すぐにCPU温度が上がってしまいます。

普通の設定だとDELLのPrecisionM6400と差を見いだせないので何かしなくてはいけません。

でもそうするとモバイルワークステーションを買った方が手間はかからないことに．．．頭痛がしてきましたw

CPUクーラーを見に行ったのですが、週末までは組み立てられなさそうだったので帰ってきましたｗ

冷房が嫌いで室温稼動の我が家では今日のような日はめったにないチャンス。

といっても3.5GHz程度でした。

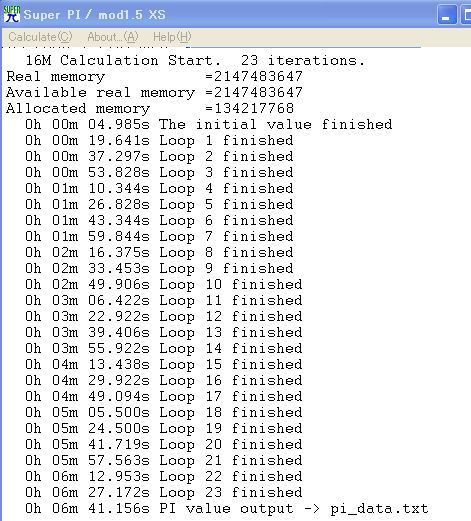

super paiが動けば良いやと思って3.9GHzまで上げたのですが、10秒切りにわずかに足りず．．．4GHzでフリーズしてしまいました。

純正CPUクーラーの限界みたいです。

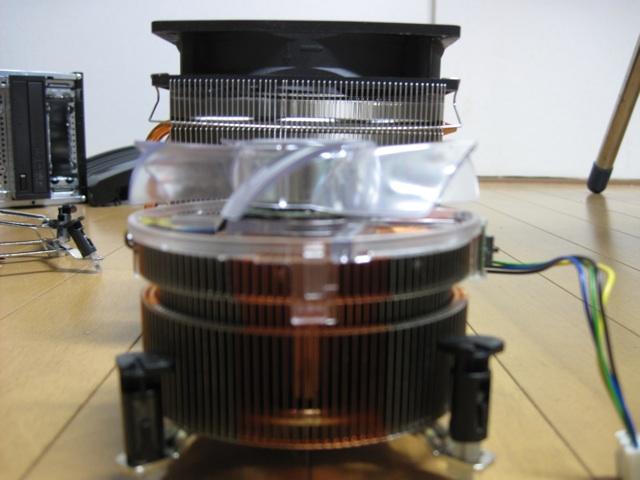

結局、サイズのKABUTOを買ってしまいました。

DX58SOはBIOSのパラメータが豊富な分だけ設定が難解です。

今は4.2GHz止まりですが、まだ上げられそうです。

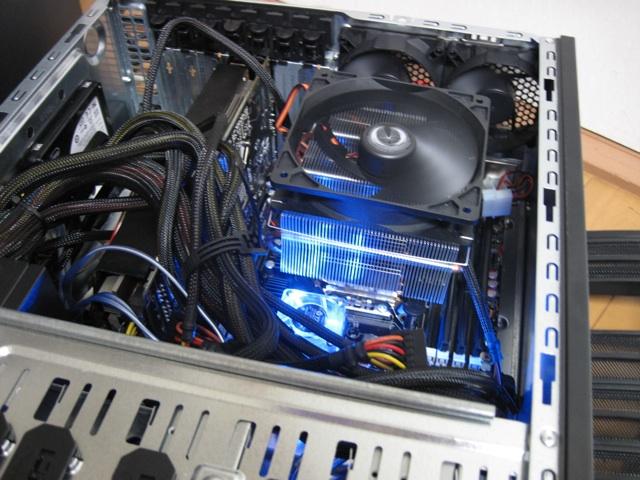

ケースにもぴったり収まりました。

QPIの設定は1.2Vにしておけば良さそうです。

それ以外はまだ模索中。

上の本体写真で光っているファンの下、ICH10Rのヒートシンクが異様に熱を持つんですよ。

純正のクーラーはあんまり意味ないように感じられます。

皆さんオーバークロックがんばりますね
私はチキンなので定格でいっぱいいっぱいです…

試してみないといけないかな…

定格での使用状況をレポートするのも立派なレビューのあり方と思います。

私も4.5GHzまで到達していますが、エアコンのない部屋なのでsuper pai完走がようやくなんですよ。

実用レベルなら4GHｚ程度と判断しています。

それならCore i7　920を購入した方がいいんじゃないかなと思う方もいらっしゃるとも思います。

そんな目線でCore i7　975Extremeを見てどのように感じていくかはみなさんそれぞれではないでしょうか。

おおよそ2週間にわたって格闘してきましたが、このあたりで総評します。

まず、オーバークロックワールドレコードデータベースにDX58SOがほとんど無いということは知見の豊富なユーザーはDX58SOではオーバークロックしにくいと判断しているのだと思っていました。

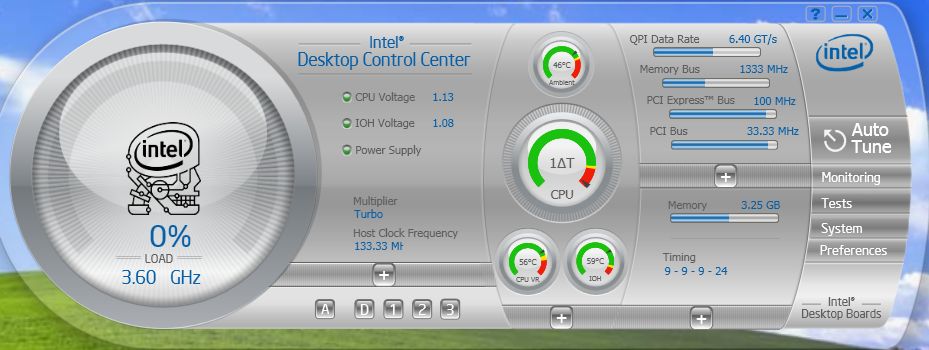

このマザーボードにはIntel Desktop Control Center （IDCC）というユーティリティが付いています。このIDCCのおかげで我々初心者は安心してオーバークロック遊びができます。

無理な設定をした場合は再起動してデフォルトの状態に戻してくれるインテリジェンスがいいところです。

反面、一定以上のスキルを持った人またはこのマザーで鍛えられた人は次第に物足りなくなってくることも考えられます。

CPUやマザーボードをそこそこオーバークロックして安定動作で使い続ける人向けなのではないかと感じました。

初自作の反省点があります。

・プッシュピンタイプのCPUクーラーはプッシュピンがどのようにロックするのかを確認してから取り付けた方がいい・・・何度付けても本体を立てると外れて来てしまいましたが、プッシュピンのロックを確認したらどこまで押し込むべきなのかが理解できました。

・クーラーはマザーボードをケースに固定する前に付ける・・・これって慣れている人には爆笑ポイントなんでしょうけれど、マザーボードをケースに先に付けた方が素手でベタベタ触らないのでいいんじゃないかと思ってしまいます。結果としてケースに取り付ける前にマザーボードにクーラーを付けるべきと判断したのですけれど、そうすると重いクーラーのときにはマザーボードがしなるので何とも不安です。

・最初は大きいケースにしておく・・・いきなりATX最小と思われるケースを選択した私は自力での問題解決項目が多かったです。CPUだけに興味があるならCore i7用のキューブタイプべアボーンがあるようなのでそちらでもいいかもしれません。

DX58SOに由来する不具合なのではと思う点

・XMPというメモリのオーバークロック機能を使えるマザーなのですが、実際のオーバークロック時にはXMPをOFFにする方が伸びしろがあるように感じられます。

DX58SOを使って怖い点

・PCIスロットのそばに電解コンデンサが多くならんでいるので取り付けの時にスリルがありました。それで終わっちゃったらこのレビューは書けてませんのでw

・BIOSアップデートしてからが使いモノになる・・・BIOSアップデート前は設定項目も少なくて極端にはデフォルトでしか動かせなさそうに感じられました。アップデート必須なのでメーカーさんには4121以降を入れて出荷して欲しいと思っています。

マザーボード、轟沈の予感．．．

時間が出来たら組み立て直してみますが、SSDの認識が悪くなってきました。
Intel製も他社製も同様にOSをインストールできなくなっているので次はHDDにしてみます。

バラしてみたら、またもやプッシュピンのゆるみが原因でした。

元気に起動しました。でも熱いな。

BIOS Update 4158が出ています。

でもIDCCがCPUの情報を的確に表示できなくなりました。

一見して普通に動作しているのですがOCが自由になりません。

マザーはやっぱりおかしいみたいです。

さてさてどうしたもんでしょう．．．

マザーのボタン電池を外して30分ほど放置するのはDX58SOの基礎的な対策なんだそうですね。

ついでにBIOSのWatchdogの設定をdisableにしたら調子が戻ってきました。

まあ、すぐにオーバークロックしようとして再び電池を外すことになったのですがwww

電池は外しっぱなしで放置です。

こういう症状のときにはOSの再インストールをしなければならないらしいので。

熱くて何もやる気なしw

BIOSが更新されていましたのでアップデートしたのですけれど、何がどうなってるのかよくわからないです。

OSのインストール時にUSBキーボードの認識は悪くなりましたが因果関係は不明。

やはり安定しないのでBIOSコンフィギュレーションのジャンパピンをずらしてリフレッシュしてみました。

初めて届いたころは無理なオーバークロックをすると2度再起動してデフォルトに設定が戻っていたのですけれど、最近はそういうセーフティも効かなくなって来たので．．．

リフレッシュの結果はそのセーフティ機能が蘇ったのですけれど、このマザーではCPUクロックを150MHz程度までしか上げられないので倍率を30に設定したときにようやく4.5GHzになります。空冷では今一歩。

今は3.9〜4.3GHzあたりで安定しそうなところを攻めてます。

水冷にしたら常用4.5GHzかもしれませんね。

IntelのBIOSコンフィギュレーションのリンク貼り忘れてたw
