GA-B85M-D3H
■目次
１．GA-B85M-D3Hはこんな人に向いている（かも）
２．組み立て
３．Windows 8.1、ドライバ、ユーティリティツールのインスコ
４．ベンチマーク
５．SBAを使った保守
６．GA-B85M-D3Hの独自機能検証
■１．GA-B85M-D3Hはこんな人に向いている（かも）
ASUSやASRockはなんとなくスマートな印象があるけど、GIGABYTEは昔から無骨ながらも安定してるってゆうか、OSx86の世界で圧倒的に受け入れられてるっていうことが全てを物語ってる（tonymacx86）、よね？で、GA-B85M-D3Hを他のB85マザーと比べても大差ないと思うけど、同じGIGABYTEのmicro ATXマザーの中で比較するとその立ち位置が分かりやすい。

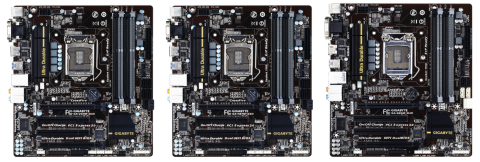

GIGABYTEのmicro ATXマザー 左からZ87 - H87 - B85

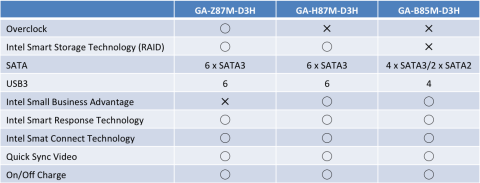

チップセットの特徴
基本パーツのグレードが違って来るから、OCしないからと言って安い板を選ぶ必要はないけれど、SBAに魅力を感じる人はB85にしておけば、Z87より安くなる分より高速なCPUを選べる。
H87は、SBAに加えてオンボードRAID欲しいとか、日本製コンデンサがいいという人。そして、OC必須でSBAなんか要らないひとは、Z87。
今回のレビューは、職場で文書作成や負荷の高くない演算をメインに行うPCを組み立て（IntelのSandyBridgeマザーBOXDH67BLB3からバージョンアップ）、B85の最大の売りであるSBAを使ってどのように保守を行い、GA-B85M-D3Hが実際にどのような機能に対応しているのか（いないのか）を検証する。
■２．組み立て
使うパーツは、電源・ケース・キーボード・マウスは使い回しなので省略。
・GIGABYTE GA-B85M-D3H
・Corsair CMY8GX3M2A1600C9 (4GB x２枚)
・Intel SSDSA2M160G2GC（SATA2、160GB）
・Pioneer DVR116 (+ IDE/SATA変換基盤)
CPUは、年末に発売されたばかりのCeleron G1820をゲットしたところ、これがSBAに対応していないことが分かった...OTZ、ま、たまにはあるさ。それで、以前にレビューさせてもらったCore i7-4770Kが録画サーバに載っているので、これを使うことに。G1820はQSVも対応してるし、録画サーバには十分だから、ま良いんじゃないかと。Core i7-4770に換装してOSもインスコしていろいろ見てたら、何とGA-B85M-D3HのBIOSが現在のF8からまだベータだけどF9Aになってて、しかもCeleron対応と書いてあるじゃないか。F8のBIOSとG1820でWindowsは動いてたんだけどな、まさかF9AにしたらSBAが動くなんて・・・ないよね。
外部接続端子
付属品など
デュアルチャンネルのメモリは灰色のソケットに
■３．OS、ドライバ、ユーティリティツールのインスコ
3.1 Windows 8.1 Enterprise 64bit
IntelのSBAは、Windows 8で導入された保守機能(ファイル履歴)とシームレスに連動する。しかし、タッチパネルなんて無いからメトロ表示は不要ということで
タスクバーのプロパティ > ナビゲーション・タブ > スタート画面: デスクトップに移動
これをやっておくと、ログインからデスクトップ表示になる。
3.2 ドライバとBIOSの初期設定
ドライバのダウンロード
・チップセットドライバ:Intel INF installation
・オーディオドライバ:Realtek HD Audio Driver
・グラフィックドライバ:Intel VGA Driver
BIOS設定
・M.I.T > Advance CPU Core Features（CPUの詳細設定）> Extreme Memory Profile (X.M.P): Profile1にする
・Bios Features (BIOSの機能) >OS Type: Windows 8にする
・Peripherals（周辺機器）> Init Display First: IGFX（オンボードグラフィック）にする
・Peripherals（周辺機器）> Intel Rapid Start Technology: Enabledにする
・Peripherals（周辺機器）> Intel Smart Connect Technolgy: Enabledにする
Intel Rapid Start Technology Enabled
Intel Smart Connect Technology Enabled
・Intel Smart Connect Technology：スリープでもメールやSNSを自動的に同期してくれる。
・Intel Rapid Start Technology：スリープからの復帰を加速する。ドライバのインスコに失敗するため調査中
3.3 GIGABYTEのユーティリティツール群
APP Center
・APP Center
・Easy Tune
・EZ Setup
・@BIOS
・Smart Recovery 2
・On/Off Charge 2
・USB Blocker
・Smart TimeLock
この中で、USB Blockerは次のSBAと重複する機能なので入れなくてもいいかな。GIGABYTEはSmart TimeLockerというユーティリティも出していて、これだと毎週曜日毎に電源ON・OFFを設定出来るので、子供の居る家庭では役に立つかも知れない。
■４． ベンチマーク
4.1 Windows Experience Index
Windows 8ではコマンドプロンプトを開いて
winsat.exe formal
これを実行すると、C:\Windows\Performance\WinSAT\Recordの中に....formal.txtというファイルが作られるのでブラウザで見てみると比較的始めの方に所謂Windows Experience Indexに相当するスコアが書いてある。

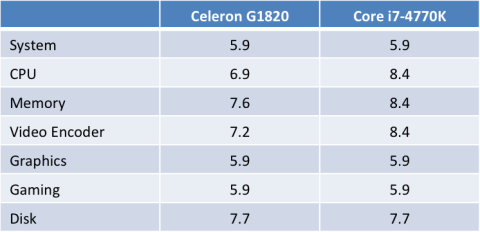

Windows Experience Index
4.2 Quick Sync Video
調査中
■5．SBAを使った保守
SBAはGIGABYTEからOEM版をダウンロードするか、Intelからゲット。
・Intel Small Business Advantage
5.1 SBAの概要
もともとPCの保守管理なんて自作ユーザには縁のない話だと思っていた。Intelはブランド戦略のひとつとして、保守機能をハードウェアでサポートするvProを提供していたが、これは専門のIT管理者がいるような企業が相手だった。一方、Small Business Advantageはその名の通りIT担当なんかいないようなところでも、自動で電源管理とかアップデートとかセキュリティ監視をハードウェアサポートしようというものだ。このようなアプローチのお陰で、PCの保守とか、知らないといつまでも知らないが、一度知ってしまうと当たり前のことになって行くのかもしれない。
5.2 SBAのインスコと初期設定
SBAのセットアップ
SBAの初期設定
SBAのホーム画面
１）データのバックアップと回復
２）USBブロッカー
３）アンチウィルスソフト等の監視
４）HDDや一時ファイルのメンテナンス
５）電源管理
６）Intel Smart Connect Technology（スリープ状態でもアプリの更新）
5.3 データのバックアップと回復 (Data Backup and Restore)
Backup and Restore ファイル履歴の活用
ファイル履歴の設定画面
バックアップの頻度設定
5.4 USBブロッカー (USB Blocker)
職場のPCで勝手にフラッシュメモリにデータコピーできないようにしたい時とか（よくニュースになってる、生徒の成績表とか患者のリストが漏れたとか言うアレ）、USBメモリを介したウィルスに感染させたくない時とか（機器制御用のPCなどで、復旧にばかげた費用が掛かってしまう）に便利な機能。
USBブロッカー
ブロックするUSB機器を細かく設定出来るので、例えばオーディオデバイスなどは通してフラッシュメモリだけブロックするとか、ブロックから除外するデバイスを個別に登録することも出来る。
ブロックしたいUSB機器の設定画面
5.5 アンチウィルスソフトの監視 (Software Monitor)
アンチウィルスソフトのモニタ
モニタするソフトの設定
5.6 HDDや一時ファイルのメンテナンス
メンテナンス
設定項目
5.7 電源管理 (Energy Saver)
Energy Saver 自動電源管理
自動オン・オフ時間の設定画面
5.8 Intel Smart Connect Technology
Smart Connect
Intelスマート・コネクト・テクノロジ
■6．GIGABYTEの独自機能検証
6.1 USBのターボ給電
スマホをPCのUSBで充電すると時間がかかるが、GIGABYTEマザーではUSB2.0の電流容量を通常の0.5Aから3倍の1.5Aに増やしてあり、スマホを高速充電することが出来る。ドライバをインスコする必要があるが、GA-B85M-D3Hは”On/Off Charge 2”には対応していないので注意が必要。Ultra Durable 5に対応するGA-Z87MX-D3Hでは、フロントパネルヘッダに赤い印が付いている。
GA-Z87MX-D3Hでは、フロントUSBヘッダがOn/Off Charge 2対応を示す赤になっている
6.2 オーバークロック（OC）
IntelはB85によるOCをサポートしてないけど、B85でもOCは出来るし、GA-B85M-D3HのBIOSにもCPUとメモリのOCメニューがちゃんとある。実際にOC出来るかどうか試した。
Performance Upgrade
CPU Upgrade
Super PIスコア
■まとめ
まずは、この個性的なマザーボードをレビューさせて頂いたzigsowさんを始め、関係者の皆様に感謝いたします。m(_ _)m
SBAを知らなければ一見ローエンド・マザーだけど、今回のレビュー製品の中では間違いなく一番興味深い製品だ。期待に違わず、Windowsとともに進化しているIntelチップセットの機能を垣間見ることができた。
GIABYTEと他社製品との比較という観点では、Ultra Durable 4 Plusという独自規格で
・耐久性の高い個体コンデンサと発熱の少ないMOSFETで寿命が伸びる
・基盤に２層の銅箔層が使われていて冷却効果や耐久性が上がる
・基盤に防湿性の高い繊維が使われている
・USB端子やLAN端子に、サージ電流に対する抵抗が高く、しかも独立したICが使われている
といった点が謳われている。これらは正直言って実感するのが難しい機能だけど、それによって得られる安心感は法人等の環境では無視できないことなのかも知れない。GIGABYTEが付加価値として提供するユーティリティ（スマホの高速充電、USBブロック、自動電源管理など）は、子供の居る家庭でもPCの使用を制限できるなどのメリットがあるが、現在は個々のファイルをダウンロードして一つづつインスコしなければならないので、一括（選択）インスコ出来るようにまとめられるともっと便利になるだろう。
一方、Z87ではなくB85を選ぶ（価格以外の）根拠となるSBAはどうだったか。インスコ自体は一括で簡単だ。使いこなすのに知識は必要なく、職場や家庭で必要な項目を設定して使えば良い。アップデート、バックアップ、ファイルの同期、一時ファイルの削除といった保守作業は、もちろんSBAで無くても手動で出来るものばかりだ。しかし、SBAのメリットはこれを比較的簡単なUIから登録でき、しかもハードウェアレベルでスリープ、起動、インターネット接続を管理するため、PCを使っている時と使っていない時を特に意識する必要がなくなり、PCを常に最新の情報に保つことが安全で簡単になる、ということだろう。Haswell自体が省電力をメインに進化していることを考えると、ある意味B85チップセットはHaswellと最も相性が良いと言えるのかも知れない。
