内容物

図１：外箱の一部

・NUC本体（メモリ、m2が別途必要）

・VESAマウント

・電源（海外用アダプタ付）

VESAマウントが付属しているので、液晶モニターの背面に取り付けを想定しているが、

電源ボタンが非常に小さい(図4参照)ので、取り付けると、背面に回り込み電源ボタンを押す必要がある。

図2のように、ティッシュ箱の約半分の高さなので、液晶モニターの台座横に設置すると、

手を伸ばすだけでアクセスでき、イヤフォンのコードも十分に届く（Bluetoothはついているので、そちらの方がケーブルを気にしなくて良い）。

別途用意が必要なもの

・メモリ（低電圧用）

・m2 SSD（取り付けネジは本体のM2取り付け場所にある）

・”mini” HDMI または mini DisplayPort ケーブル

・OS

・マウス、キーボード

外寸

115[mm]  × 111[mm] × 48.7[mm]

本体の高さは、なんとティッシュ箱（160組）の約半分。非常に薄い。

図2：本体高さ

前面USB3.0×2

図3：本体前面USBポート

USBポートの間隔は約5[mm]と狭い

図4：USBを挿した状態1

 マウスのレシーバーとUSBメモリを挿した状態。間隔はギリギリ

図5：USBを挿した状態2

図4のマウスレシーバーの替わりにSDカードリーダーを取り付けようとしたが干渉する。

図5の中央に見える青い部分がUSBポートの一部。その分だけ干渉している。

 なお、図3の黄色いUSBは充電可能ポート

OS（Windows7 64bit Pro SP1）やドライバーのインストール

外付けのDVDプレイヤーを持っていないので、『Windows 7 USB/DVD Download Tool』などのソフトを使って、USBメモリにてインストールをした。

”など”と使ったのは、DVDメディアからISOファイルに変換し、『Windows 7 USB/DVD Download Tool』でエラーが出た。

私が調べた範囲では、エラーので出る出ないはPC環境によるようだ。

『Windows 7 USB/DVD Download Tool』と同様の他のソフトでインストールしたが、外付けプレイヤーを購入することも視野に入れても良いのかもしれない。

Windows7にLANポートのドライバーがないみたいで、別のPCにて当製品HPよりダウンロードした。

初めてのPCにするには、難があるようだ。

（最新のOSでは、OSインストールするとドライバーはあてられるのだろうか？）

HWMONITORというソフトを起動してみて

図6：PC起動時

図6の中段あたりに『CPUFAN』の項目がある。

当製品が薄いうえに静かだったので、自然廃熱かと思っていたが、FANがあるようだ

ゲーム（FINAL FANTASY XIV）をする前に、そのベンチマークをとってみた。

『DirectX』、『解像度』以外は初期値

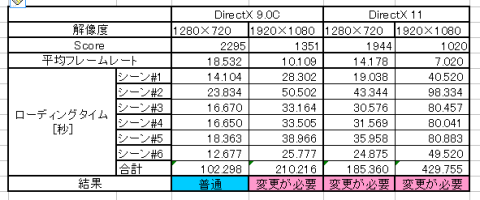

図7：ベンチマーク結果

『変更が必要』では、キャラクターが動くシーンではカクカクはなかったもしくは少なかったが、カメラアクションのシーンは、ムービーをスライドバーで動かして見ているようにカクカクしていた。

当製品に搭載されているCPUのHPを見てみると、DirectX11に対応しているが、ベンチマークテストの結果を見る限りでは負荷が大きいようだ。

ベンチマークのSCOREが2000位が境界だと思う。

DirectX9.0 1920×1080では表示面積は大きくて良いが、動作が少しカクカクする。

DirectX11 1280×720はSCOREが2000弱だが表示面積を考えると、動作のカクカクは許容範囲内か。

ベンチマークの前後で温度変化を見てみると

図8：ベンチマーク起動前

CPUの温度は36℃前後

図9：ベンチマーク起動後

CPUの温度は78℃前後（MAX 80℃）

 図7の４種類の全てで最高温度は80℃だった。

80℃以上にはならないように設定しているみたいだ

以下の騒音は、iPhoneのアプリを使い、ケースの側面にiPhoneを密着させ調べた。

DirectX11、解像度1280×720

起動時

図10：FF14起動時のCPU温度とCPUFANの回転数

図11：FF14起動時の騒音

CPU温度は40℃を超え、CPUファンの回転数は3268[RPM]

ちなみに、この時の騒音は30[dB]以下ととても静かだ

 http://www.geocities.jp/fkmtf928/dB_sound.html によると、

30[dB]の例は『郊外の深夜』、『ささやき声』 だ。

キャラクター設定終了時

まず、FF14をはじめてPLAYするとキャラクターを設定する。

　Tribe

　体系・身体の色

　髪型・髪の色

　顔の輪郭、目の形・色

など事細かく設定できる。（図12に設定の一部が見える）

その設定が終わったときのCPU温度とCPUFANの回転数

図12：キャラクター設定終了時CPU温度とCPUFANの回転数

3Dでキャラクターを設定するので、当然この頃から負荷がかかっている。

CPU温度は80℃、CPUファンの回転数は4000[RPM]を超えている。

街中(レストエリア)を散策・戦闘

チュートリアルなどを兼ねて街中を散策する。

【キャラクター設定終了時】に比べ、街中の様子が絶え間なく変化し、負荷が増す。

しかし、動作はカクカクではなく滑らか。

CPUの温度は81℃と【キャラクター設定終了時】とほぼ変わらないが、

CPUファンの回転数は4600[RPM]を超えている。

その時のCPUFAN音は

図13：街中散策時の騒音

起動時(図11)と比べ、最大音量はほぼ変わらないが、5000～15000[Hz]の音量が増え、

キーンと甲高い音が少ししてきた。

初期戦闘シーンについて、

背景がほぼ固定だったので、街中散策の方が、CPUの温度・CPUFANの回転数ともに高かった。

DirectX11、解像度1920×1080

街中を散策

移動の1歩1歩にぎこちなさ、僅かながらカクカクが見られた。

ベンチマークにスコアがDirectX11 解像度1280×720の約半分だった結果が出ている

DirectX9.0C、解像度1920×1080

街中(レストエリア)を散策

ベンチマークにスコアがDirectX11 解像度1920×1080に近い値ではあるので、移動中の石畳の変化にぎこちなさがあった。しかしDirectX11 解像度1920×1080に比べマシであり、許容範囲ではあった。

なお、CPUの温度、CPUFANの回転数は

図14：CPU温度とCPUFANの回転数

CPUのPakage温度は81℃、MAX83℃

80℃超えた辺りでとまっている。

結果

以上より、体験した中では、

僅かにぎこちないが、より大きい画面でのプレイではDirectX9.0C FHD。

より綺麗な画面でのプレイはDirectX11 1280×720が良かった。

レストエリアとその他との切り替え時などに起こるローディングタイムもベンチマークを計測したように、DirectXや解像度に関係していた。

僅か115[mm]  × 111[mm] × 48.7[mm]の大きさで、3Dゲームをここまで出来、

騒音も40[dB]以下と非常に静かで、完成度の高い一品ではないだろうか。

USB3.0×4もあり、使い勝手は良い。

ただ、前面USBの間隔が狭いのが悔やまれる。

当製品のHPを見ると、無線LANはIEEE802.11acと書いていたが、2.4GHz帯でも接続が出来た。

（無線LAN親機：NEC社製 WF1200HP）
