↑　2024-3 　13年後のレビューの視点を追加しました　クリックで記事に飛びます！　

アイオーデータ社GV-MVP/XSW,GV-MVP/VS,　
他にPX-DT012-PP0,DT-H50PCIをパソコンで使用してきました。
勿論BD,DVDなどへのコピー／ムーブも不都合なくできていました。
最初は色々苦労は有りましたが勉強になりました。　
私のＰＣ環境は最下部に載せておきますのでご覧ください。

■■■　　開封編　　■■■　
アイオー・データ社から荷物がが送られてきました　
中には封筒と本体のカートンが入っていました　

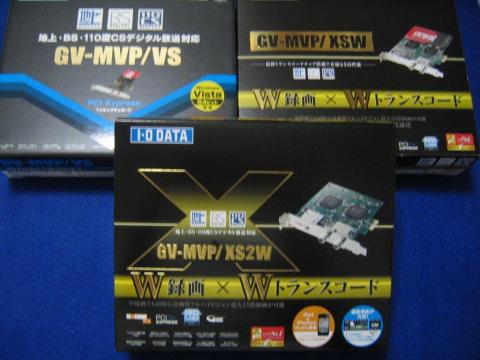

私が今まで使っていたＶＳ、ＸＳＷとＸＳ２Ｗのカートン比較です
形大きさは３種類とも同じです

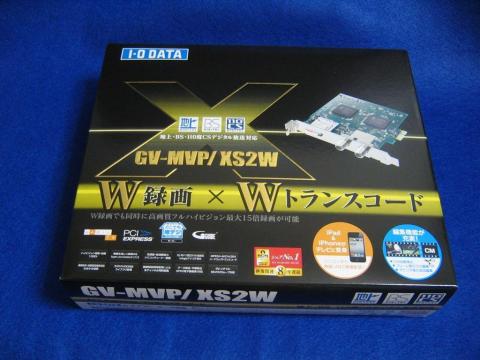

ＸＳ２Ｗ梱包箱

ＸＳ２Ｗに同梱されていたもの
保証書はカートンに印刷されています

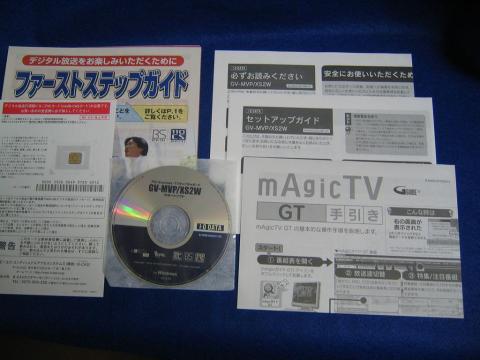

ｍｉｎｉＢＣＡＳカードとソフトＣＤ、説明書など

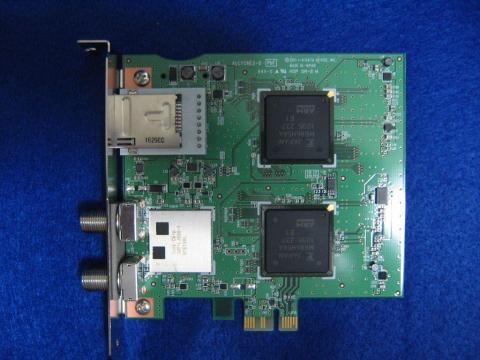

ＸＳ２Ｗチューナー本体です　その裏側

端子側
ｍｉｎｉＢＣＡＳカード、ＢＳ／ＣＳアンテナ端子,　地デジアンテナ端子があります

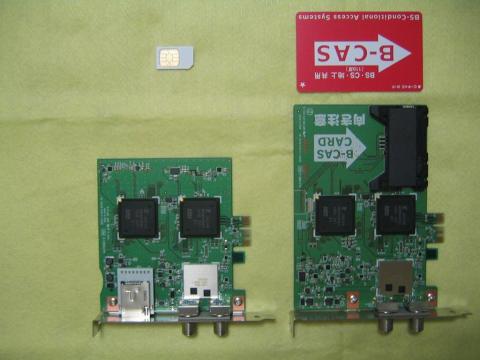

ＸＳ２Ｗ（左）とＸＳＷ（右）の比較、使用ＢＣＡＳカード　

ｍｉｎｉＢＣＡＳカード差し込み状況　深く差し込むとロック、もう一度押すと
ロック解除でカードが抜けます　　また画像はピンぼけ状態です

　　　　　　　　　　　　　　★★★★★　重要事項　★★★★★
インストールは最初は　①　ＣＤからのソフトインストール　②　基板の取り付け
を必ず実行願います　ＣＤからのソフトインストールは大切で、これを行わないで
アップデータを最初にインストールすると色々なトラブルの元になります。
またドライバーインストール→再起動→ｍａｇｉｃMGR ＧＴインストール→再起動
を必ず行わないとデバイスの認識などが行われないこともあります。

■　基板インストール　【ハード編】　（実際はソフトの後の２番目に行ってください）
私のパソコンはＰＣＩスロット×３ , ＰＣＩ-ex 　 ×３ （ １６×１、１×２）
下部からPIXELA PX-DT012-PP0 3BAND
BAFFALO DT-H50PCI 1BAND

そして　下から３番目にピクセラのボードのＢＣＡＳカードのパネルが入ります
ＰＣＩスロットが一個未使用です
次に上から３番目のPCI-exポートにはＧＶ－ＭＶＰ／ＸＳ２Ｗが入ります

上から２番目のスロットにはＧＶ－ＭＶＰ／ＸＳＷが入りますが
ビデオカードのファンが邪魔して入らないのでPCI-EX延長ケーブルを用意して
トリッキーな設置をしています　
このケーブルは以前の書き込みですが
http://zigsow.jp/?m=zigsow&a=page_fh_own_item_detail&...
かなり危険ですので工作に自信のない方は
挑戦しないでください たぶん挑戦しないと思いますが....

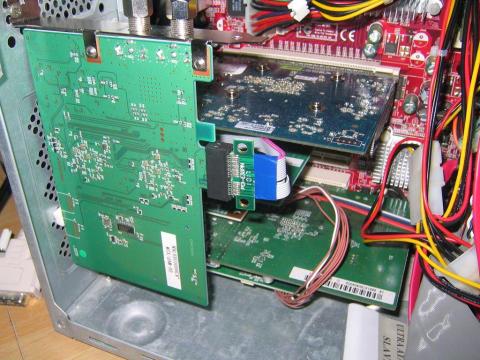

ＸＳＷをＰＣケースの後部のパンチングメタルにセルフタップネジ止めします
上部はビデオカード　ＧＴ４４０です
そして受信状態

■①　ソフトインストール編----基板取り付けの前の最初に行ってください
付属のＣＤをドライブに入れてソフトを起動します
これはＸＳＷ、ＸＳ２Ｗに限らずアイオーの地デジ製品は最初にＣＤソフトを
インストールしないと（つまりＵＰＤＡＴＥ分だけでは）正常動作をしません
起動すると画面の表示になります

.

まず最初にＣＤに入っているドライバーをインストールします

.

次にＣＤからサポートソフト（ＭｇｉｃＴＶ）をインストールします

.

次にCOREL DIRECT DISC RECORDERをインストールします
XSW迄は一括でインストールされましたが今回からは別になったようです

.

.

ここで再起動すると（ドライバー、mAgicTV、DISCRECORDERをインストールする度に
再起動をした方がよいかもしれません）するとデスクトップに初期設定のアイコンが現れます

このアイコンをダブルクリックします すると受信設定画面がでます

ここで注意することは７．電源の供給ですがパラボラアンテナをつないで
いなければ必要有りません　パラボラがあってもテレビから供給しているのもあります

SCAN状況です

地デジ→ＢＳ→ＣＳと行われます
完了するとデスクトップに３個のアイコンが現れます

　★☆☆☆---アイコンをダブルクリックでテレビ画面が現れます---☆☆☆★
　☆☆☆　設定完了時の再確認事項　☆☆☆

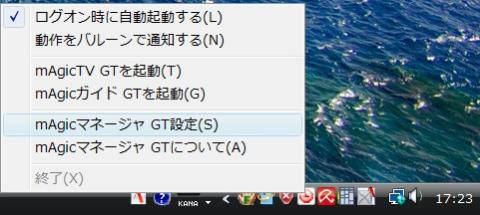

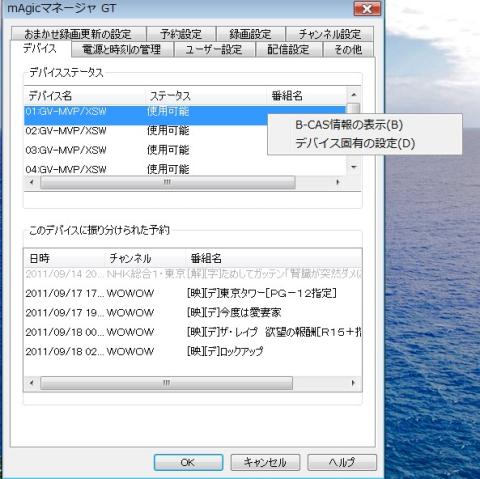

　　タスクバーにあるＭＡＧＩＣマネージャーＧＴのアイコンをクリックして
　　ＭＡＧＩＣマネージャー設定を起動→デバイス選択（色を反転させる）→

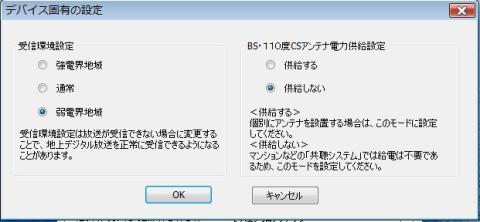

　　右クリック→デバイス固有の設定→電力供給と電界強度の設定をします。
　
　　ご自宅のＢＳアンテナが電源を供給するタイプか否かで此処の設定が変わります
　　この「電源ＯＮ／ＯＦＦ」はBS/CSアンテナコンバーターの電源になります
　　あとは電界強度の設定です　電界強度が弱い場合は弱電界にします。
　　この設定は時々変更になっていることもあるので偶に確認した方が良いです
　　

　■□■□　　放送受信設定完了です　■□■□　

------------------------------------------------------------
　■参考

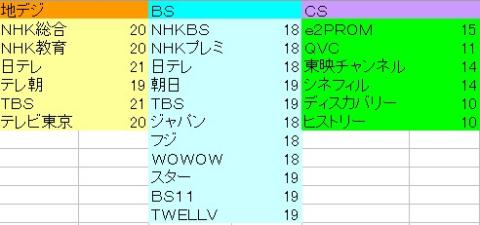

私のアンテナ信号レベルを測ったものを添付します
単位はｄｂ　デシベルです

受信は上記の電波レベルでも良好に映っています
参考程度にしてください....

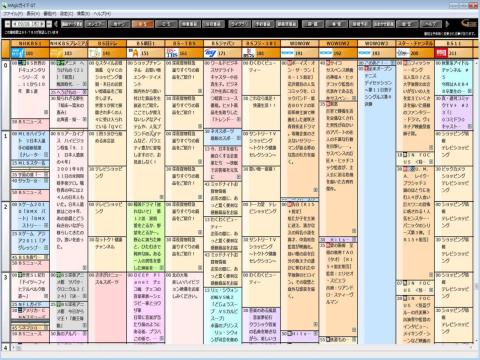

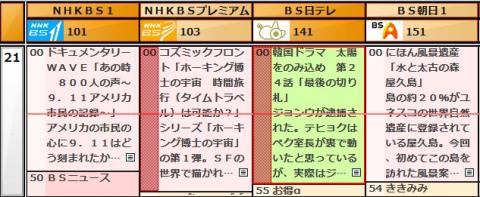

☆mAagicガイドＧＴ
　　番組表ですが多少ＸＳＷに比べ変更が有りました

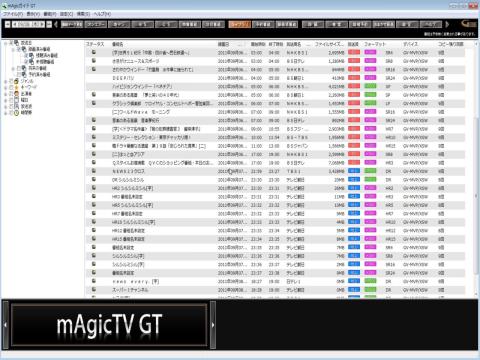

　●ライブラリーは録画済みファイルと予約一覧が切り替えで表示可能
　●放送波切り替が地デジ、ＢＳ、ＣＳのボタンが別表示になった

今までタスクバーの設定から予約一覧が見えましたがその機能は無くなりました
ハード、ソフトのインストールではハードの取り付けは簡単ですが
ＸＳＷを取り付ける方法に困りました　なんとかクリアーできましたが
かなりギミックものです....ソフトは全くトラブル無しでインストールできました。

■■■■　　課題編 ■■■■　 ----------------------------------
１．　Ｗトランスコード＆Ｗチューナーによる２番組同時録画と同時変換

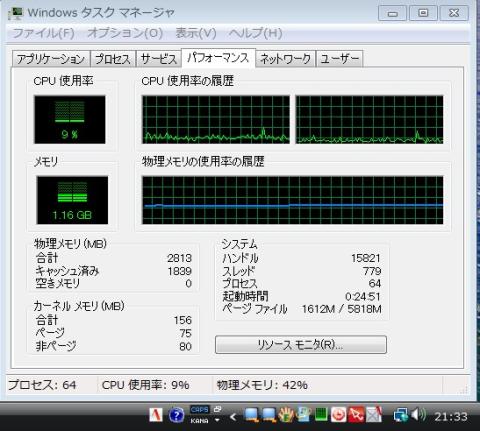

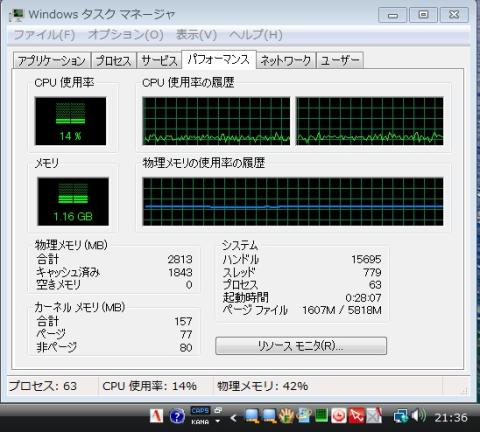

　　　ＣＰＵ占有率　XS2W（チューナー２個）
　

　CPU占有率　XS2W+XSW（チューナー４個時）
　

２個では８％　４個では２０％　CPUはC2Duo　E6600 2.4GHZです
２個はXS2W、４個はXS2W+XSWでの4チューナーです
ＢＳデジタル放送で録画した場合の各録画モードでの録画ファイル容量は
下の画面の様になっています　動画ソースのビットレート次第で整数計算通りには
なっていません　参考程度に見てください。　

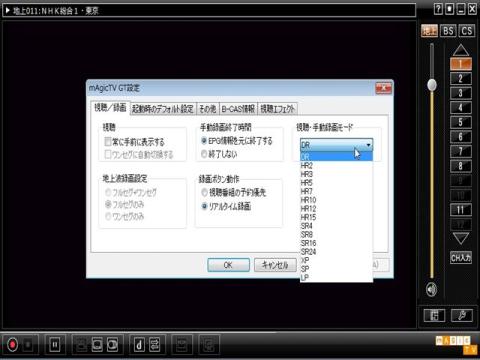

■また録画モードの選択、チューナーデバイス状況は以下の様になっています
　　録画モードはmAgicTV画面の右下のスパナアイコンをクリックすると
　　表示されます　これは手動録画時に使います

■チューナーデバイス選択はmAgicTV画面上でマウス右クリックで表示されます
　　XS2Wは１，２　XSWは３，４です（ＸＳ２Ｗ、ＸＳＷ装着時）タイマ予約時は
番組表からチューナーの選択、録画モード、時間の変更などができます。

では2TUNER録画時の録画モード別ＣＰＵ占有率はどうなっているのか？
タスクバーにある空色のテレビ画像は録画中で有ることを示しています

００の下のオレンジ線はタイマー録画中を表しています

ではモード別に.....
DRモード

ＨＲ２

ＨＲ５

ＨＲ１０

ＨＲ１５

ＤＲはＨＤＤのデータアクセスが増えるのでＣＰＵパワーを必要とするようです
実際はＣＰＵ占有率はＤＲ→ＨＲ１５で減少していきます
２．フルハイビジョンの長時間録画
　　XS2Wには内蔵ビデオエンコードＩＣが２個あります　エンコードする
　　ことにより録画するときのファイル容量を圧縮し小さくすることができます
　　ＤＲ（放送波）、ＨＲ２～ＨＲ１５まで。-----1920×1080 の解像度で映像の
　　圧縮度によりＤＲから最大１５分の１に圧縮できます（ＨＲ１５モード）
　　圧縮で画像は悪くなりますが、画像品質はそこそこでも記録できる時間が
　　欲しい方は圧縮が高いモードを使うことになります

　　私は映画はＨＲ７、タイムシフト録画はＨＲ１０を使用しています
　　此処では録画モードで（視聴時も録画モードの映りになります）画像にどれ位
　　変化があるか見てみます　なおＨＲモードは１９２０×１０８０です。

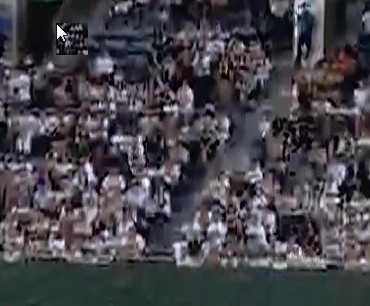

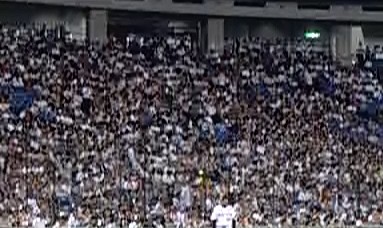

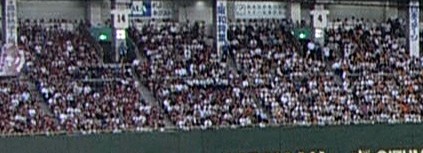

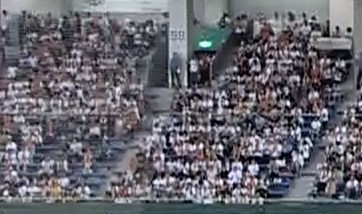

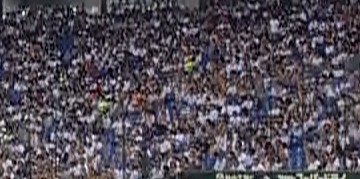

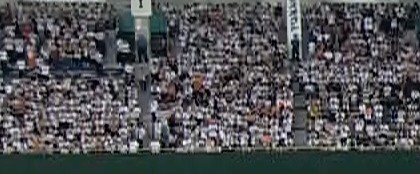

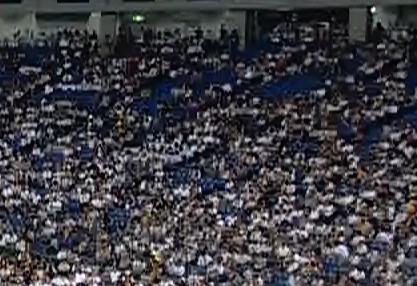

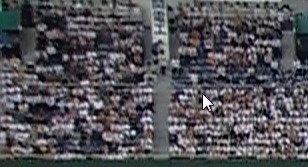

　　観客画像を各モード別に貼り付けしてみました

　　同じ大きさの人物のフォーカス度合いを観てみると
　　比較しやすいです　１５倍になるとフォーカスが甘くなります
　　これはデータ量が少なくなるので仕方ないでしょうね
　　でも結構健闘していますよ　動きの大きな部分はどうしても
　　輪郭がぶれて収斂するようです。

　　ＤＲ　放送波そのまま
　　

　　ＨＲ２　　
　　

　　ＨＲ３
　　

　　ＨＲ５
　　

　　ＨＲ７
　　

　　ＨＲ１０
　　

　　ＨＲ１２
　　

　　ＨＲ１５
　　

　　まあ静止画ではハッキリとは結果が出ないのですが、１５倍になると
　　さすがに動画では違いが出てきます

　 　■■■--- 追記　録画ファイルのディスクへのコピー　2011-09-18---■■■
★　使用機材　CPU C2D E6600 2.4GHZ、マザーボード　P965-NEO-F
　　4GBメモリー、　ビデオカード　NVIDIDA GT440

①　ＤＶＤコピー動作
　　 HR7 １時間５７分のファイル2.949GB → DVD-R（１６倍速ディスク）SPモード
☆　コピー時間　１時間７分 ファイナライズ有り

②　ＢＤのコピー動作
　　　●BD-R
　　　　HR7 ＢＳ１２０分ファイル　２９９７ＭＢ→　コピー時間　２２分
　　　　書き込み時のＣＰＵ占有率　５０％
　　　●ＢＤ－ＲＥ
　　　　ＢＳ　ＤＲ　６０分ファイル　９０２８ＭＢ　→　コピー時間　５０分
　　　　書き込み時のＣＰＵ占有率５０％
　　　●ＢＤ－ＲＥ
　　　　ＢＳ　ＨＲ７　１２０分　２９７８ＭＢ　→　　コピー時間　２０分
　　　　書き込み時のＣＰＵ占有率　４５％
　　　　ＨＤ→ＳＤ変換コピーは解像度の変更に時間がかかり
　　　　また、ＤＲなどデータ量が多いと、これまた時間がかかります。

　　　　使用ドライブ
　　　　BR-DRIVE : BUFFALO BR-PI1216FBS FIRMWARE 8.11

-----------------------------------------------------------------------------------------
　★★★---追記　2011-10-13(木）---

その後、PCをCI-3 2105、GA-Z68-BS3,4GB、VISTA 32BITで
コピー編集を行ってみました
１時間のＤＲモードファイルを単純コピー
BS DR60分ファイル（10.1ＧＢ）　　BD-REコピー　→　43分 CPU 20%
　　
　同じ条件で編集　
　前処理　→　１９分　　ＣＰＵ３０％
　ＣＭ自動検出（中）→　１４分　
　ＣＭカットして　ファイルの長さ５６分のファイルをコピーする
　ＢＤーＲＥに書き込み　　８７分　　ＣＰＵ６０％
　トータルでは　１２０分　
　編集は最新ＣＰＵでもかなり重い処理です
　　Ｃ２Ｄではほとんど無理です　カットして書き込むくらいか？
-----------------------------------------------------------

■ 最後にＸＳ２Ｗを使用してみて：
　　　　実際、映画はＨＲ７くらいまで、再生後、即消去する番組は
　　　　ＨＲ１０くらいでしょうか？
　　　　圧縮方法なのか人物が動く場面では圧縮度が高くなると輪郭部分が
　　　　ぼやける状態になるようです　圧縮してるから仕方ないのでしょうが
　　　　圧縮で１／１５圧縮画面ですが結構きれいですね　技術的に凄いです
　　　　　
　　　　ソフトは使いやすくなりましたね　番組表が一番変更がありました
　　　　以前はＣＰＵ占有率も高かったけど現在は低くなっています
　　　　ソフトも軽く動作します　タイマー予約は問題なく動作します
　　　　これは私の環境ではＸＳＷからできていましたが.......
　　　　番組表取得も正常に行えています
コピー／ムーブは今のところBD-R、BD-RE、DVD-Rには編集無しで正常に行えました
　　　　
コピー／ムーブ動作、ソフトの安定性などを順次ＵＰしていきたいと思いますし、
これから長く使っているとトラブルも出るのでしょうが逐次こちらで報告したいと思います.。
今回は関係者様にはお世話になりました。　ありがとうございました。
■最新機器構成 2011/11/19 ----- http://zigsow.jp/?m=pc&a=page_h_prof　

■　パソコン環境　 2011-09-10
購入時点で古いものでしたが現在では更に....
ＯＳ：VISTA 32　
CPU : INTEL C2Duo E6600 2.4GHZ
MEMORY: NB DDR2 800MHZ 4GB
MB : MSI P965NEO-F BIOS 1.A
GB : Inno3d Geforce GT440 DDR3 1GB　　２７５．３３
HDD : 250GB+300GB SATA

CAPTURE DEVICE
PCI-EX: GV-MVP/XSW ,GV-MVP/VS　５．０５
PCI : DT-H50PCI,PX-DT012-PP0　　ＷＥＢＤＲＩＶＥＲ　最新
DVD DRIVE: IO-DATA DVR-SN24GS FIRMWARE 1.01　
BR-DRIVE : BUFFALO BR-PI1216FBS FIRMWARE 8.11
POWERSUPPLY 400W NB　、3.5 FDD　、HDD COOLER etc
ＮＶＩＤＥＡ　ＧＴ４４０　ＤＲＩＶＥＲ　ＶＥＲ２７５．３３
ＸＳ２Ｗ　ＳＯＦＴ　５．０５
ＰＯＷＥＲＤＶＤ　ＵＬＴＬＡ　１０　ＭＡＲＫ２　ＶＥＲ１０．２５
　　　　　　　　　
■■　トラブル　■■　　2011:12:12 MON
VISTAでは問題なかったのですがWIN7 64BIT HPで使い始めたら

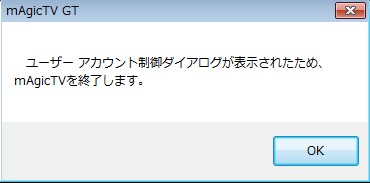

マウスダブルクリックでテレビ画面を最大にしたりすると、次の画面がでて
MAGICTVGTが停止します　
●サポートソフトは　VER 5.08 , OS WINDOWS7 64BIT ホームプレミアム
　　　

MAGICTVが停止するとソフトの起動ができなくなり、ＰＣの再起動になります
CPUにINTEL CI3-2105を使っていますが　INTEL HD3000グラフィックドライバーと
MAGIC TV GTのどちらかの問題だと思います　HD3000ドライバーを
ロールバックしても駄目でした　仕方なくビデオカードを取り付けて動作させてみたら
症状が出なくなりました
チューナーカードのソフトかＣＰＵ内蔵グラフィックスに問題があるようです　
描画もおかしいような感じがします　テレビ描画が遅いような。
MAGICTVGTの再インストは行いましたが同じでした。

●ビデオカード　ＮＶＩＤＩＡ　ＧＴ４４０
GeForce 285.62 DriverVersion　
Release Date:　Operating System:　Language　File Size　　　　
285.62 - WHQL　　Mon Oct 24, 2011　Windows 7 64-bit ,　Windows Vista 64-bit
Japanese　　188.08 MB　

●　INTEL HD3000 DRIVER
ファイル名：Win7Vista_64_152252.exe
バージョン：15.22.52.64.2559
日付： 2011/10/27
サイズ: 85.93 MB 言語：マルチ・ランゲージ

今のところINTELかIODATAのアップデートを待つしかないですね

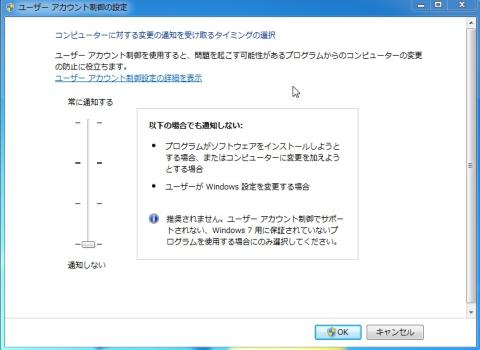

ちなみにユーザーアカウントの停止は実行済みです

DATE 2011.12.12 MON

■　2011.12.24
ＰＣケース、マザーボード等入れ替えました　
　　

最後に....
この度のプレミアムレビューに選んでくださり、誠にありがとうございます
アイオーデータ社様、ZIGSOW社様に改めて感謝させていただきます
以上




------------------------------------■--最新追記--■-----------------------------------
★★★　2014-11-07追記　DVD-Rのファイナライズ(FAINALIZE)を検証する　★★★

地デジ、BS/CS放送を録画してDVDなどにコピーした場合はDISC FORMATは
DVD-VR方式になります　追記可能です（従来のビデオ方式はDVD-VIDEO方式です）
DVD-Rに録画したファイルをコピームーブしたときのファイナライズ(FINALIZE)は
どうなっているのか検証してみました（ファイナライズとはディスクと再生機器の
互換性をとるためにディスクを再書き込み出来ないように閉じる動作です）

これはDVD-Rだけの問題で、BD-R,BD-RE,DVD-RWは仕様上FAIALIZEは必要ないので
別件とします（FAINALIZEしなくても他のデッキで再生できます　詳しくはネットで
森田検索....)　DVD-Rの場合は録画したデッキ以外では再生できない...まあ出来ますが。

ファイナライズの確認のため　フリーソフトを使用します
VR_DVDR.EXE という無料ソフトです　使い方はリンク先をご覧ください
http://www.geocities.jp/triple_chic/vrdvdr.html

環境: WIN7(64) , I7-2600K , 6GB , INTEL HD3000? , ASUS P8Z68VPRO/GEN3
C DRIVE SSD128GB SAMSUN
IO-DATA GV-MVP/XS2W , GV-MVP/XSW 当デジタルチューナーのソフトは
　　 6.03A → 6.09 → 6.12 （現在） 　XS2W→XS3用サポートソフトにUPしています
　　 ですから以下で行うことはサポートソフトは6.12上での事になります。
　　 mAgicTV GTというソフトはバージョンで結構変更があります。

DVD-Rにコピー／ムーブする時に、XL ,SP,LP モードが選択できます　書き込み時間は
それぞれ１時間、２時間、４時間？くらいです　２時間ぴったりでは２枚必要みたいです　


■DVD-R 通常コピー／或いはムーブ　　
（書き込み時間 = 　DR,HR7 →DVD-R SPモード　約90分)
MAGICTV GT で録画したファイルを、DVD-R　にコピー／ムーブします
今回はHR7, ２時間番組(７倍圧縮モード）からDVD-R SPモードでコピー／ムーブします
このとき赤枠の処のチェック状況でファイナライズのON/OFFが出来ます

　　● コピー／ムーブするが ファイナライズしない、でコピーした場合は下図になります
右側の緑色のボタンでチェックDISCをし、未FINALIZEなら左のオレンジ色ボタンが
「ファイナライズする」と文字が表示（ON FOCUS)されます
で、ここでファイナライズする場合はオレンジのボタンをクリックします

すでにファイナライズされているDISCは緑色ボタンを押すとオレンジのボタン部分が
不透明になります（FAINALIZEすると表示されない）

　　●ファイナライズ　する
コピー／ムーブ時に左下のファイナライズするにチェックを付けて書き込みます

右側のチェックディスクボタンを押すと左のボタンは「ファイナライズする」と
表示されません　

　　●編集して書き込んだ場合（この場合は必ずファイナライズされます）

次のダイアログが表示されます　キメウチです　仕様です。

結果は

●追記する
動画が書き込まれたDVD-Rに、更に動画を描き込みます（未ファイナライズ状態）
フォーマットは未選択　、　ファイナライズのチェックは任意です

DVD-VRアプリで確認します　

書き込まれたDISCをPOWERDVD11で再生します

２本の番組が記録されています

地デジ放送記録DVD-RでのDVD-VR方式は未フォーマットなら追記可能で有ることが
判ります　これはmAgicTV GT というチューナー付属の専用ソフトが必要です
（著作権管理上他の書き込みソフトでは出来ません　専用ソフトでも追記書き込みに
対応してないと出来ません）
