zigsow事務局様並びにintel様にお礼申し上げます。
◆「第2世代インテル® Core™ i5 プロセッサー2405S」 と「インテル SSD 510 250GB」
を用いて省電力なPCを作ってください。PCの組み立て手順や、使用した他のパーツ
の紹介、PC完成時の省電力性能や、「インテル® HD グラフィックス 3000」を生かし
た処理などを詳細にレビューしてください。
今回レビューさせて頂くことになったのは、Core™ ｉ5-2405S
i5シリーズは Sandy Bridgの中でもミドルレンジの位置づけ、プロセッサーナンバーの
S付きは、基本動作クロックを僅かに落として省エネ性を狙い(TDP95W→65W)、更に
2400から2405となり、内蔵グラフィックを強化された(HD2000→HD3000)プロセッサー
になっている。
省エネなPCを作ると言うことで、この際本体の拡張性は忘れて mini-ITXマザーでコン
パクト＆シンプルなPCにしようと思いました。手のひらに乗る箱みたなモノが作れたら
イイなぁ～ コンセプトはこんな感じで

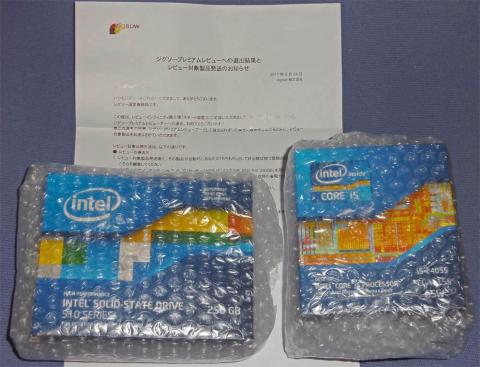

飛来した 「スマート彗星」
TDP65W の 第 2 世代インテル® Core™ i5 プロセッサー
○マザーボード ： ASRock H67M-ITX
○ケース ： ASKTECH NT-MC400I/BD
○電 源 ： ASKTECH NT-ZENODC100
○CPUクーラー ： ASKTECH NT-ZT100/AL
○ケースFAN ： AINEX CF60SS
メモリとOSは手持ちにあったモノを済ませることにして・・・
OSはVista ultimate 64bit メモリは サンマックス SMD-2G88NP-13H-D 1Gx2
これに今回レビューのもう一つの目玉 intel SSD510 250GB が入るわけです！
SSDは初めての体験、もうワクワク～
mini-TIXは小さくて簡単♪ と思ったが意外と盲点があり易々とは進まず．．．orz
例えば、電源となるDC/DCコンバータを先に取り付けてから、マザーを仮置きしてみ
たところ案外邪魔で作業し辛い、これは一端仮組みをしてから組立手順を考えた方
が良さそうだなぁ～ と・・・ これまでのミドルタワーとは勝手が違いました。
∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞
仮組みで分かった点より組立の手順をまとめてみると以下の通り
1. 先にケースFANを交換する
2. マザーボードにCPUとクーラーを取付ける、FANコネクタも挿入
3. ケースリアパネルにマザーのパネルとSSDを取り付ける
4. マザーとリアパネルを合わせ、この状態を保ちながらケースに取付ける
5. メモリと電源基盤(DC/DCコンバータ)を取付け各コネクタも挿入する
6. 簡単な動作確認を行い、ケース上蓋を取付けて完成！
（と、なるはず．．．）
先ずはケースですが、たったこれだけ、大きく分けて基板側(底部)、蓋、リアパネル
リアパネル上部にSSDを固定します、材質はポリカーボネイト、軽いです(1.25Kg)
グレーっぽい塗装がされ、これがＥＭＩ対策らしいのですが．．．
熱を逃がす穴があるわけですから、電磁波は必ずそこから漏れますね
※EMI＝Electro-Magnetic Interference＝電磁波妨害 の意味
１．ケースFANを交換
元々のケースFANは980rpmと低速(静音化らしい)のモノでケースの廃熱の悪さ
になっていると思い交換します。固定はネジ２本で、下側のネジはマザーより
も下になるため後からの交換は出来ないので先に交換
(60mm角、10mm厚、980rpmとはレアなFANですね)
ここで小さなトラブル、同じ大きさの筈だが入っていかない？！
見ると、ネジ以外のところにはスタッドがあってコレがネジ穴よりも太くて入らない
即ニッパでカット！ 無事交換完了(汗
FAN自体は軽いので固定はネジ2本で問題ないでしょう
２. マザーボードにCPUとクーラーを取付ける、FANコネクタも挿入
実は仮組みで一番初めに見たのが、リテールクーラーとの干渉、見事にＮＧ

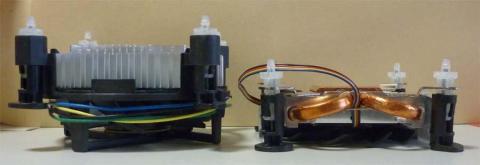

すぐに手配したのが超薄型のクーラー、こんなに高さが違います
これで高さ問題は解消、ですがその分横に広いのでマザー(部品)との干渉に注意
クーラーは、いろいろな方向で仮置きしてから最終的な方向を決めました。
このまま着けるのは微妙な方向、部品にあたりそうです
この方向も微妙ですね
この方向で取り付けるのが無難そうです、周りも確認

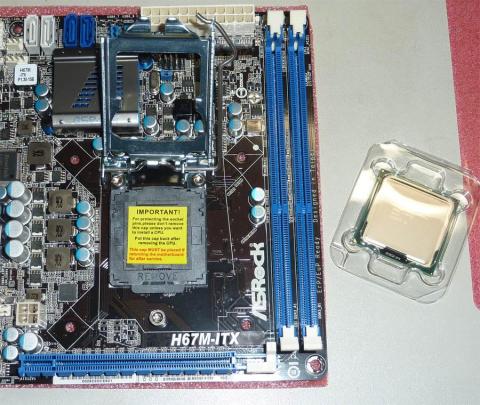

クーラーの方向が決まったところで、いよいよマザーにCPUを乗せます！

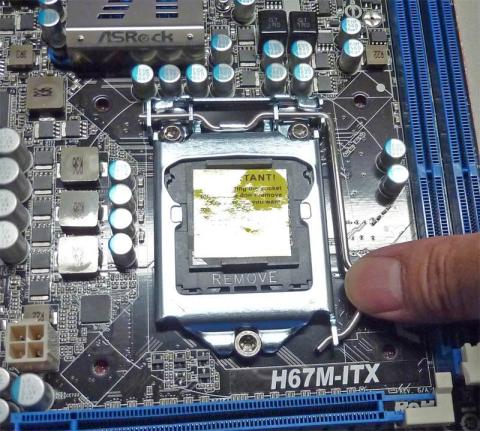

ソケットを開けます、グッ と下に一端押しつけて横にズラすと．．．
ソケットが開きました、カバーを外します

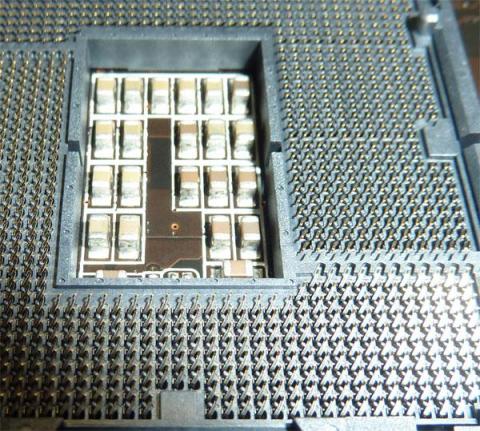

カバー外しました！ ピンはこんな感じ

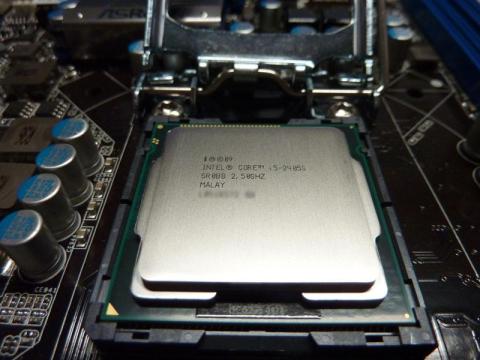

ソケットとCPUの方向を合わせて載せます、後は逆の手順でソケットを閉じます

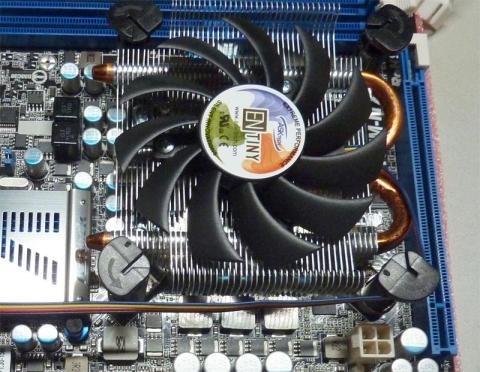

先ほど方向を確認したクーラーを取り付けます、グリスを忘れないように！
ブッシュピン方式はリテールクーラーと同じ、バチバチと力を込めて押し込むだけ
(あまり得意ではない・・・) マザーを裏返してピンが入っている事を確認
ここでもう一度、部品との干渉が無いか確認しておきます
大丈夫な様なので、作業を進めます

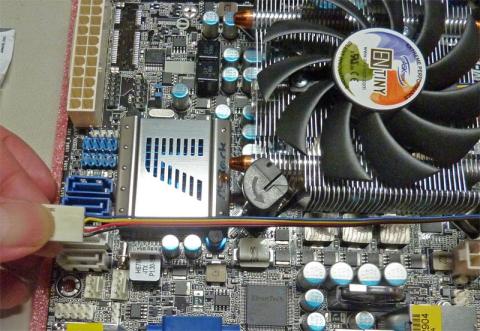

おっと！クーラーFANのコネクタが？！届かないか
大丈夫、無事にコネクタ入りました

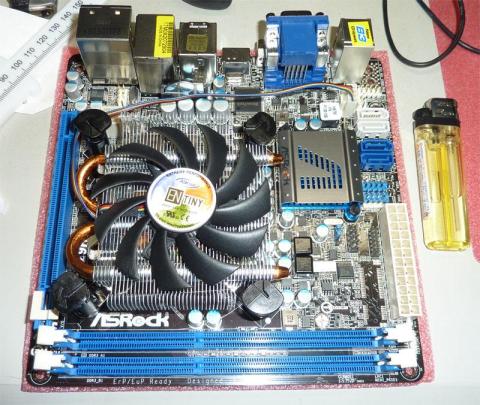

それにしても、mini-ITXのマザーは小さいですね、ライターと比較して
３. ケースリアパネルにマザーのバックパネルとSSDを取付ける
リアパネルとSSD取付け箇所は一体成形されています

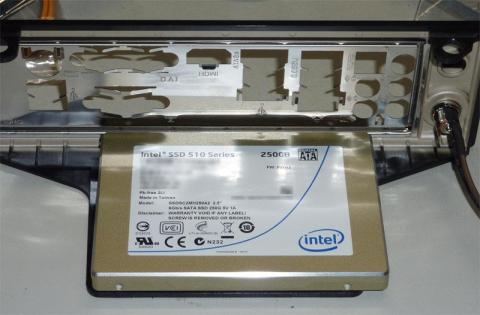

これにマザーのパネルを付けて、その後で上部にSSDを取り付けていきます
いよいよSSDを取り付けます ＾＾； 初のSSDに興奮気味 ww
ねじ穴が少しズレていたので、ドリルでケース側の穴を少し広げ対処しました

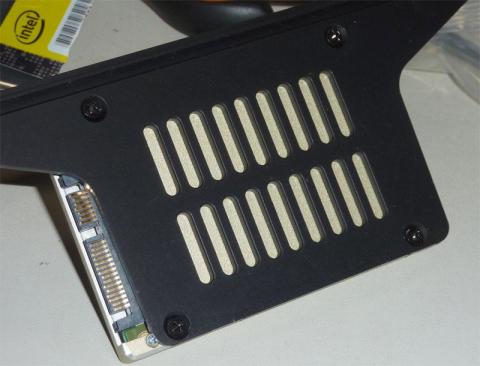

皿ネジを使用しており出っ張りが無い
反対にするとこんな感じです
ACアダブタのプラグも付けてしまいましたが、結局はマザーのネジ止め時
に邪魔となり付け直すことに．．． 汗
４．マザーとリアパネルを合わせ、この状態を保ちながらケースに取付ける
実は、ここが案外厄介だったところです
これは仮組みをしているところですが

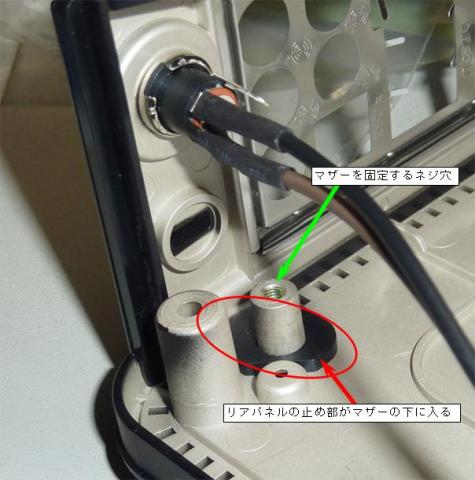

この様に、リアパネルの止め部分がマザーの固定ねじの下に来るという
リアパネル（SSD取り付け済みで）とマザーを組み付けた状態で、このままケース
に載せる必要があります、SSDは後からでも良さそうですが、ねじ穴を広げたり
しましたので、後からだとマザーに削りかすが落ちる格好

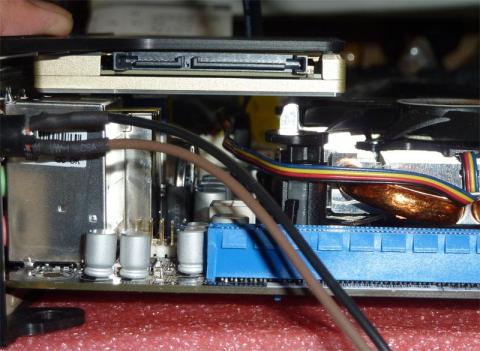

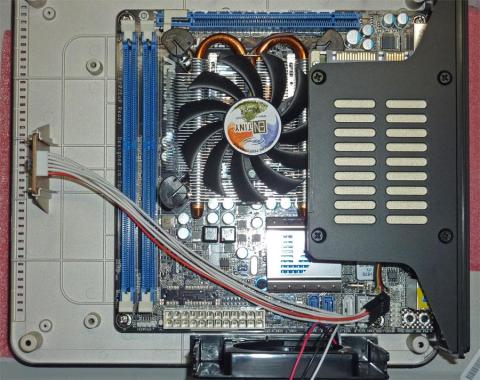

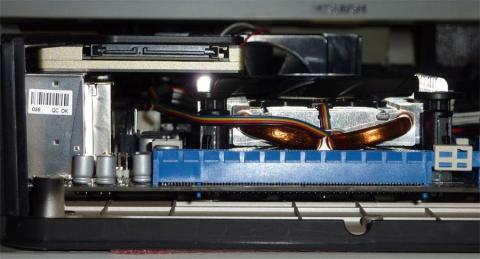

組み込んだ後の様子です、僅かにフィンからSSDが浮いています

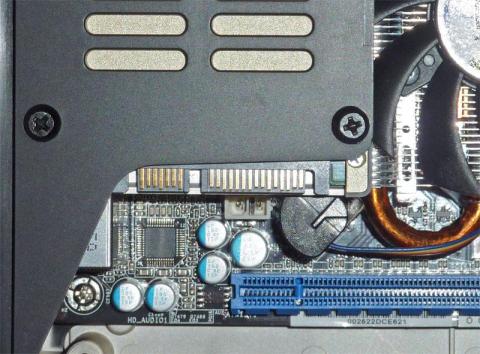

真上から見るとこの様になります
4ピンコネクタがSSDと被っています、コネクタ取り付け大丈夫かな？
写真は少し前後しますが、4ピンコネクタは無事に差し込むことが出来ました
∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞
ところが！ ここで大きな問題が発覚！！！！ (＞＿＜）

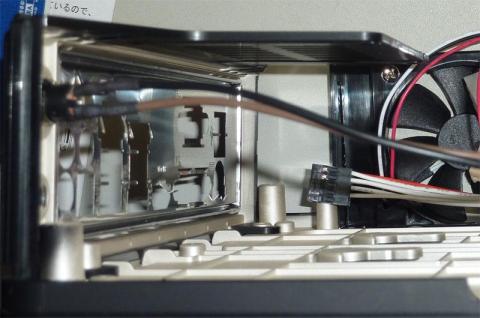

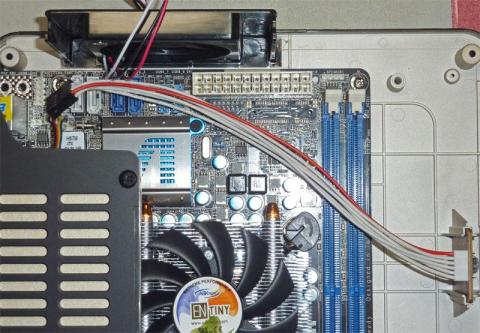

ケースからの電源スイッチ(LED含む)のコネクタが届きません！ あちゃ～
メモリの高さを考えると、あと4、5cmくらいコードの長さが必要です

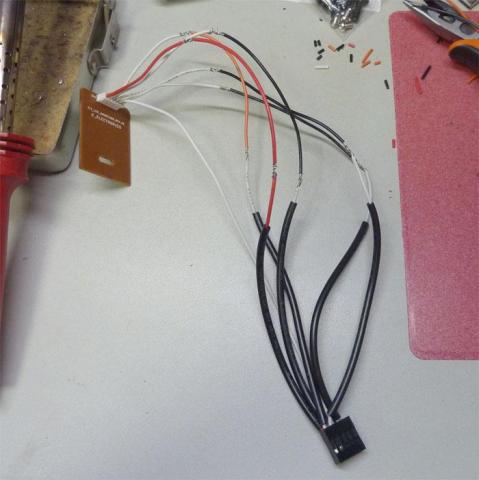

と言うことで、秘奥義！ 必殺強制 コード足し～ ww
もう何も考えずに6cmほど足すことにしました、後で調べてみると、コードをコネクタで
足す様なパーツも売られていることが分かりました（しかし長さは3cm程度）
これくらい足しておけば、メモリを搭載しても間違いなく届くでしょう ＾＾；

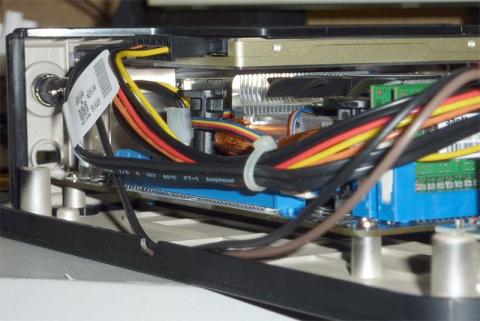

絶縁の為にチューブを付けておいて．．．バラけないようにタイラップでまとめました
∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞

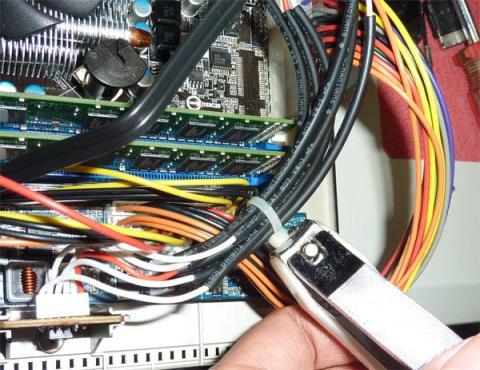

余談ですけど、タイラップを締め付けた後にカットするには、古い爪切りが便利です
ニッパで切るのと違い、少し丸く切れますので角が無くて作業中に手が当たっても平気
触わってみると違いがハッキリ ^^;
機会があればお試しあれ～ ww
∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞
５. メモリと電源基盤(DC/DCコンバータ)を取付け各コネクタも挿入する
ここまでくれば、もう先が見えたのも同然！ 一気に組み上げます

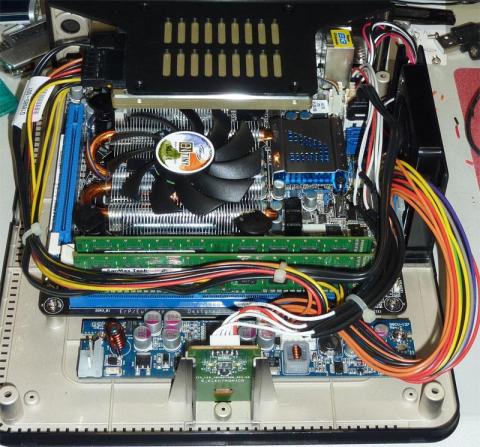

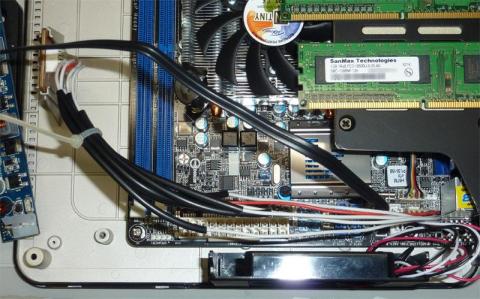

配線類の取り回しを直してからタイラップでまとめる、これでどうにか動作できる形に
なりました、SSDがキラリ☆ と光っていますね～ ＾＾；
ただ、この状態ではリアパネルは固定されておらず、テストするならばケースの上蓋も
つけてから行った方が良いと思います（ねじ止めは後で）
∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞

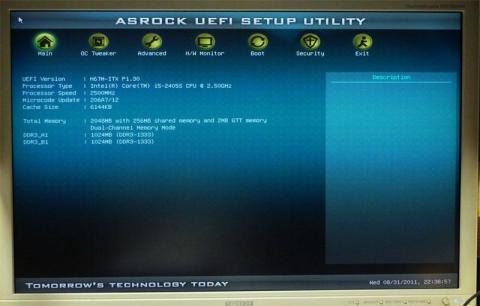

動作を確認します
無事に起動しました！
これでねじ止めをしてしまえば完成ですが・・・
しかし、このコンパクトなケースで心配なのは “廃熱” 気になるのでねじ止めは後回し
∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞
今回使用した ASRock H67M-ITX には AXTU(ASRock EXTREME TUNING UTILITY)
と言うユーティリティがあり、オーバークロックやファンコントロールに温度計、各部
の電圧調整が行えます、こちらを使って動作時の温度を見てみます
(ほぼ)アイドル状態 CPU温度 49～50℃
少し高めの感じ、少し負荷を掛けるだけで 3 ～ 4℃上昇、高負荷は厳しいかな？
ちなみになぜか CPUクーラーのFAN回転数は 2900rpm強 定格は1500～2500rpm．．．
ケースの情報は事前に拾って、ケースFANを交換しているわけですが廃熱は良くない
対策！
廃熱を良くすれば少しは改善するだろう、と言うことで 再び秘技！！ ＾＾；
ドリルで排気穴をグリグリ広げました～ ww
ケースFANは60mm角ですが、排気部分はデザイン性を重視して40mm程度しかない
とりあえずこの幅はそのままで、穴だけを広げてみたところ アイドル時で3℃くらい
温度低下に成功 45～46℃(まだ高めですけど) ケースを外してみると 42～43℃
高い負荷のかかる事をしなければこの状態でも使えるでしょう、少し様子見とします
∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞
組み上がったPCにOSをインストールする、手持ちの Vista ultimate 64bit
予算の関係からWin7導入は先送り～ (いずれメモリの交換もしたいなぁ～)
Vistaなので、エクスペリエンスの数値はあまり意味も無いので割愛
先ずは気になる省エネ性をざっくりと見ていく （ざっくりですから)
起動時 ピーク値 67W 途中 約30～42W
アイドル時 約26W
通常時 約27～34W
待機電力 約0.6～0.7W
スタンバイ 約2.6W
比較に、普段使いのPC（E8400、HDDx4 RAID 0、光学ドライブ2台、電源600W)
起動時 ピーク値 約220W 途中 約160～180W
アイドル時 約120W
通常時 約130～140W
待機電力 約3.6W
100Wもの電力差、 こ、こんなにも差があるとは．．． ｏｒｚ
ケースが熱的に厳しいので、軽めと思われるベンチを走らせたところ、この時の
ピーク値は 73W と言う数値を示しました
スマート彗星は これまでの1/4以下の電力とは驚きです
普段使いPCと、ベンチマークで比較してみます
ただ、負荷が高くなるのでケースの上蓋は外して触らないように．．． (－－；
普段使いのPC
グラボは確かGeForce 7950 GT だったと思います

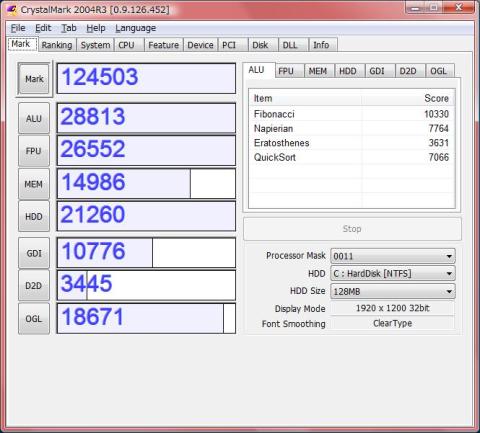

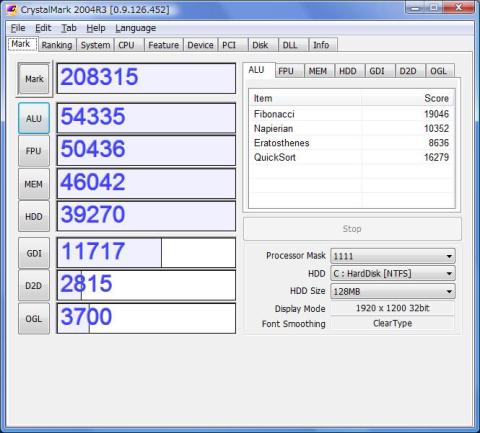

スマート彗星
ほぼ圧勝！です、
最後の OpenGL だけは HD3000は苦手、あたりまえか ＾＾；

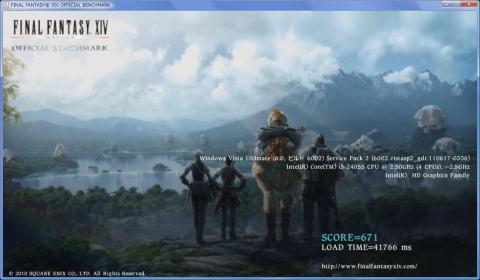

ついでにもう１つ無理して、FF14ベンチ走らせてみました～
一応完走！ 数値的には低いです
実際にプレイするにはストレスを感じてしまうでしょうね、無理は禁物 ww
普段使いPCは、FF14ベンチは走りません、7950GT は DirectX9には非対応だと思います
実は・・・ ＾＾； １つ問題が起きていました
初歩的と言うか、当然と言うか
いろいろなベンチマークを試そうとしたのですが走らず、原因はメモリ不足！
ベンチマークの途中で 2GB → 4GB へメモリを交換しています
FF14ベンチは交換後に計りました
しかし途中で、 HD3000 で 無理してこれ以上3D系のベンチを計るのはあまり
意味もないな～と感じました、熱的に厳しい状況もありますし
なにより電力の無駄です！ ww ＾＾；
ハッキリした事は、メモリは4GB以上必要！ と言うことです （汗）
OSと併せて検討課題ですね
HDR－HC1（HDV）で撮ったビデオファイル(mpg/2分30秒)を エンコードしてみました
TMPGEnc Works5 お試し版を使用
QSV無し
QSVあり
これは大差がつきました、QSVは5分以上も差を付けて圧勝です
また、ここでは敢えてケースの蓋を閉じた状態でエンコードしてみました
QSV無し
CPU温度 71℃ M/B温度 51℃ CPU負荷はほぼ100%
QSVあり
CPU温度 60℃ M/B温度 43℃ CPU負荷は 50%前後
「QSVあり」ならばケースに収めた格好でもいけそうです、CPU負荷が半分程度
これは価値がありそうです、NT-MC400I/BD と言う手のひらにも乗るケースでも
あまり時間の長くないビデオファイルなら、編集／エンコードにも使えそうです
これは嬉しい誤算です （＾＾） やるなぁ～ 「スマート彗星」
∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞
まとめ
高速な SSD510 を搭載している事もあり、3Dゲーム以外ならこれまでの殆どの事
に利用できると確信しました ＾＾； しかも通常使用なら 30W程度と言うから驚き！
ケース自体に拡張性はほぼ無いですが、USB3.0の外付けHDDなどを利用すれば
多くのファイルを扱うことも可能
机の上で組めてしまう Mini-ITXマザー、コンパクト筐体、そしてグラフィック内蔵の
省電力なCPU、高速なSSD、これはある意味で “やみつき” になりそうな組み合わ
せかもしれません
この様な機会を与えて下さった事を改めて感謝したいと思います
*******************************************************************************
ｐｓ．ケースの廃熱対策をもう少し詰めていけば、完璧な常用PCになると思います ww
