化粧箱の厚みは薄く、デリバリーのピザ箱みたい

ご対面～♪

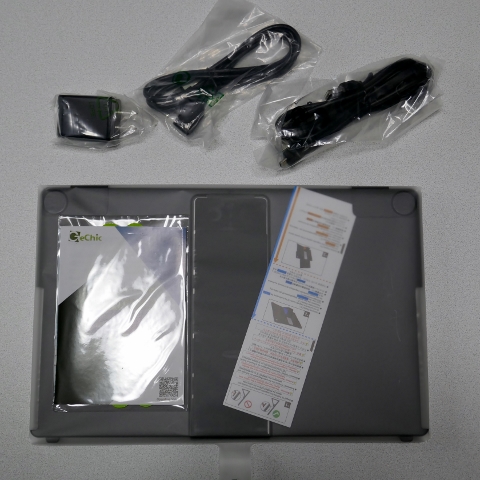

付属品は取説とACアダプタ・USB延長ケーブル・専用HDMIケーブル

取説通り、欠品無く揃っていました。

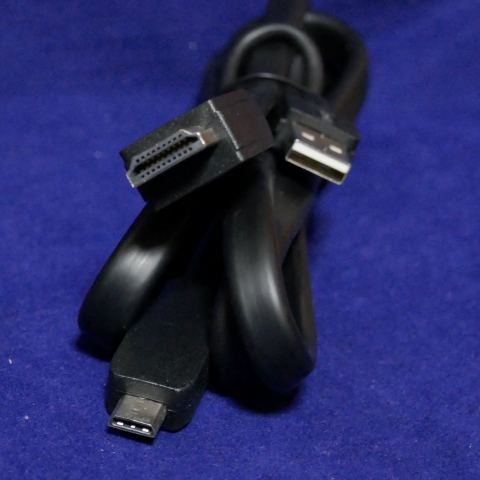

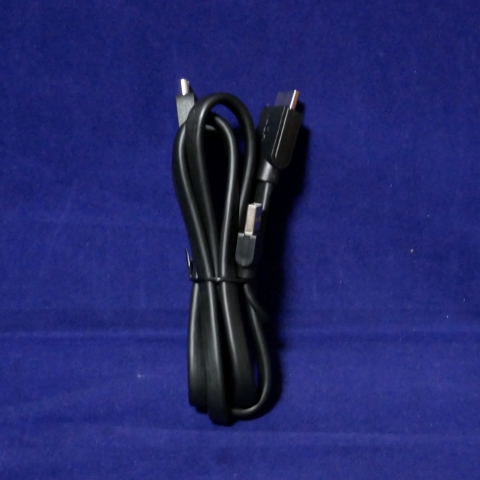

まずは専用のHDMIケーブル

HDMIと電源供給用USBケーブルが一体となって、On-Lap 1305Hには

1本のケーブルで接続出来るらしい。

母艦となるパソコンのHDMIポートとUSBポートに接続するようです。

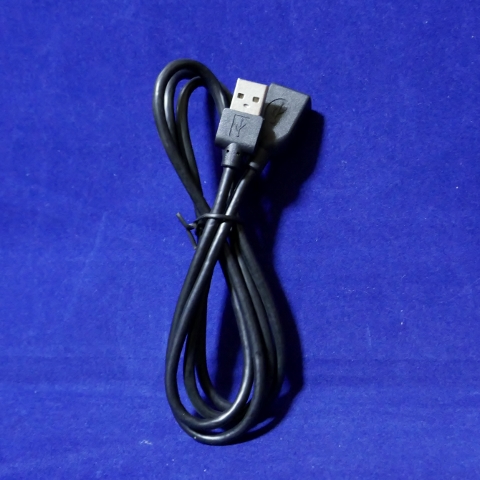

HDMIポートとUSBポートが離れている場合に備え、USB延長ケーブル

オスとメス

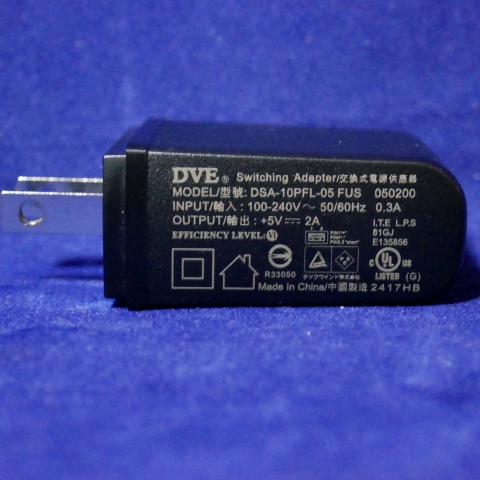

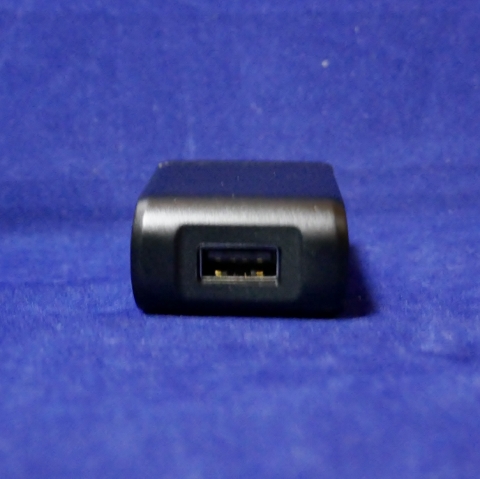

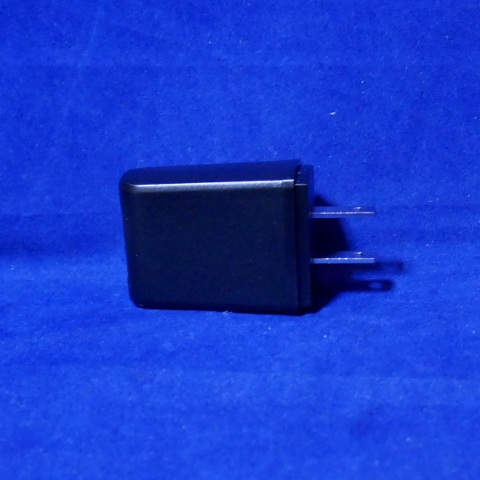

これも、USBポートから電源供給が出来ない場合に備えて、ACアダプタ

ポートは一口

OUTPUTは5V-2Aと大容量

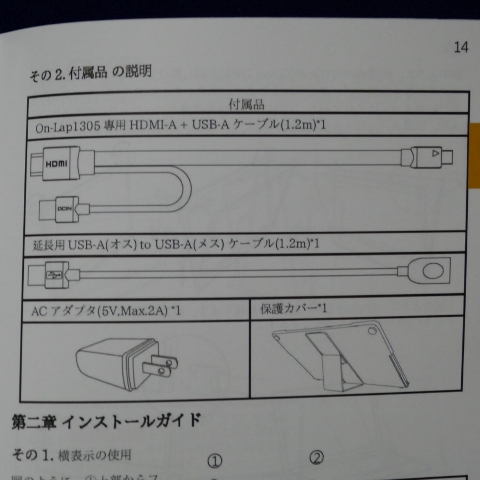

取扱説明書には

ケーブル結束用のマジックテープも付いていました。

16:9ですが、四辺のなかで下側の枠だけが大きく、それほど横長に感じません。

ロゴは背面のみ、スッキリしているので、職場で使っても気になりません。

右側面には上から電源・メニュー戻る/メニュー呼び出し・音量Up/Down、最下部に

ヘッドホン出力ジャック

ボタンは厚みの薄い部分に配置してあります。

実際のメニューは下のように、かなり豊富な機能があります。

左側面最下部の厚い部分ににHDMIポート

縦置きして使う時に便利なように、底面にもHDMIポートが付いています。

縦置きの使い勝手については、後でレビューしたいと思います。

スタンド兼カバーになっていて、マグネットを使った仕掛けがユニークです。

まずはカバーとしての機能から。

通常は画面側を表に使いますが、

持ち運びや移動するときなどは、裏向きにセットすると

画面が保護できるので、そのままカバンにも入れられます。

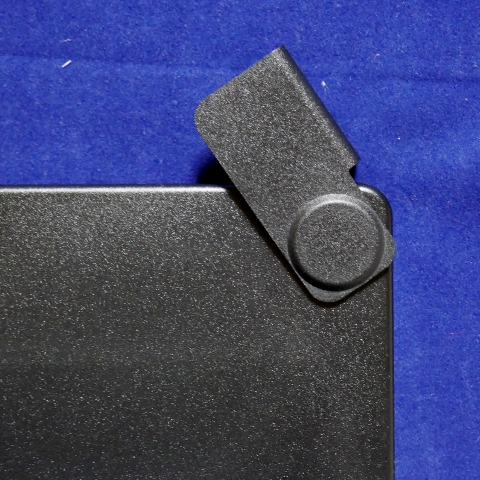

その際のロック機構が左右に付いています。

カバー上部の丸い金属部分がマグネットになっていて、

嵌め込んで回転させロックします。

小さな凸があり、カバーの凹に収まるとロックします。

ロックの感触もGood

次にスタンド機能について。

カバー背面中央にスタンドが設けてあり、

二箇所で折れ曲がるような構造です。

スタンド側面は嵌め込んで固定できるようになっています。

スタンドの機構にもマグネットが使われており、

カバー背面の金属に

マグネットで固定します。

範囲内であれば、角度は自由になります。

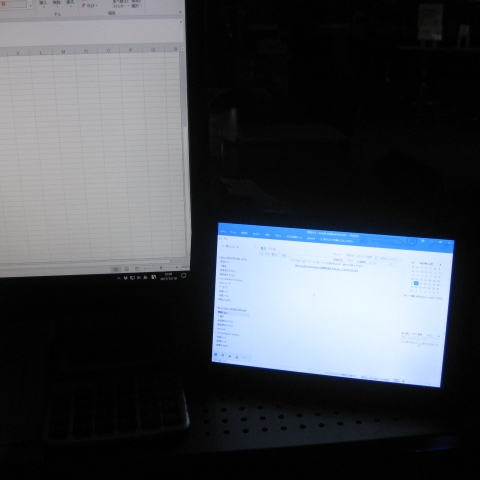

職場にOn-Lap 1305Hを持ち込んで、パソコンに接続しました。
職場のパソコンにはマルチディスプレイ構築のため、MSIのN750Ti-2GD5TLP

を増設していて、今回　念のためNVIDIAのドライバーも最新に更新しました。

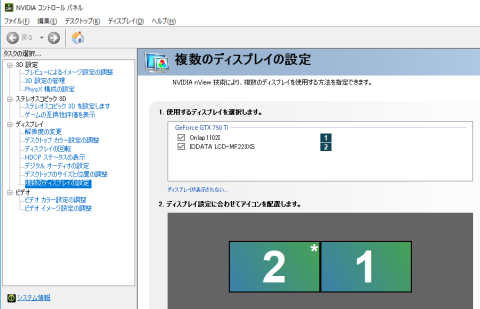

HDMIを接続するとスムーズに認識したのですが、

なぜかモニタの型番認識がおかしい

表示上「Onlap1102I」となってしまいました。

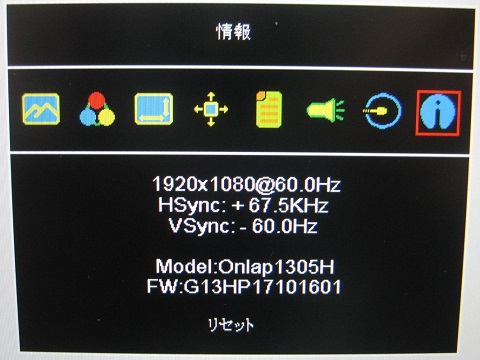

メニューを呼び出し、情報タブより現在の周波数やファームウェアが確認出来ました。

まだ画質調整は一切触っておらず、デフォルトの状態ですが、色合いや明るさも
私の好みに合っており、しばらくはこのまま使ってみます。

横置きだとHDMIケーブルは左下から1本だけになり、邪魔になりません

その後で、縦置きも試しましたが、スタンドはそのまま横置きなので、メインモニタとの
間が空き、目の移動が疲れそうで、長続きしませんでした。

HDMIポートが二箇所に設けてあるので、縦置きにしてもケーブルが下になるのは便利です。

では、今までの環境と比べてみましょう。

サブモニタの左下から、HDMIタイプD(micro）と電源供給用のMicro-USBケーブルで
接続しています。
こちらはケーブル2本となりますが、メインモニタの枠部分にくるので、見た目にも邪魔に

なりません。

サブモニタは、これでも調整したのですが若干青みがかっています。

サブモニタの用途はメーラー（Outlook2016）の常時表示ですが、

見た目に判別が出来るサイズと、解像度を天秤に掛け、150%スケーリングで妥協して
います。

このスケーリングだと、最近は細かな文字の判別に若干苦労してます。
また150%スケーリングだと、元の解像度が1920×1200あっても、実質1280×800しか
表示出来ません。

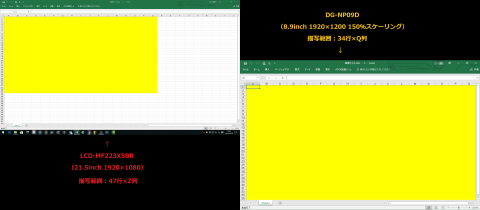

Excelの表示だと、こんな感じの差になります。

では、On-Lap 1305Hに取り替えての使い心地は？

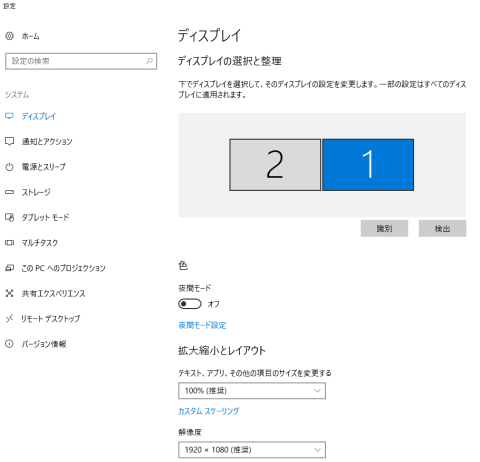

やはり1920×1080の100%スケーリングでは文字が小さすぎて判別しにくく、125%の
設定としました。
この設定だと実質1536×864なので、若干表示される範囲が広がりました。
Excelの表示だと、今までの黄色の範囲が緑の範囲まで広がったことになります。

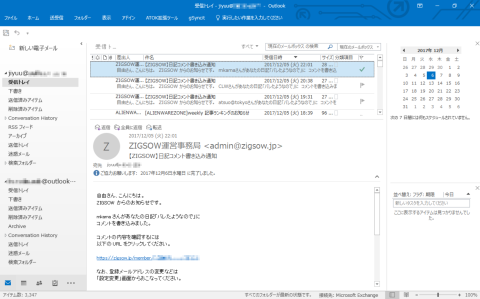

メーラーの表示も若干広がり

特に横が広くなったので、プレビューも横配置ができ、認識する情報量も増えました。

分かりやすくデスクトップアイコンの大きさで比較すると
ゴミ箱

フォルダ

感覚的には2～3割増しの大きさになり、格段に見やすくなりました。

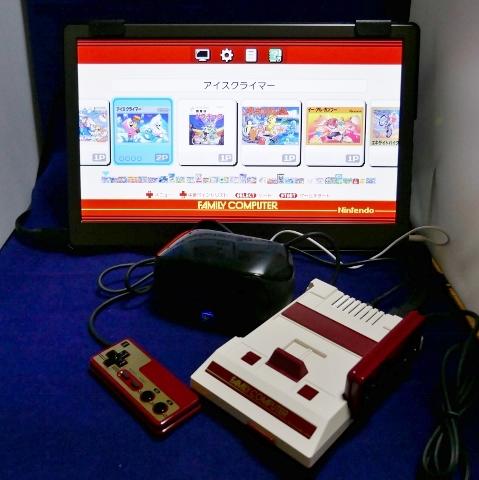

職場へ持ち込む前に、動作確認を兼ねて少しお遊び(^^ゞ

モニタにスピーカーがあればもっと良かったかも・・・

電源供給について

On-Lap 1305Hの製品仕様では5V 1.6Aとなっていますが、USBよりの給電はパソコンの
USB2.0ポートでは規格上　5V 0.5Aの供給能力しかありません。
対して、付属品のACアダプタは5V 2Aと比較的高電流タイプとなっているので、この
アンバランスさが不思議に感じ、この辺りの電力状況を調べてみました

職場で使用中に測定してみました。

デスクトップパソコンのUSBポートからの給電は、実測0.08A～0.10A

映している画像にも関係あるのかと思い、白画面やyoutube動画などと比較しましたが
変化がありません。

こんな低電流でも動くのか?と不思議に思い、今度は手持ちのUSB-ACアダプタで実測した
ところ、1Aオーバー！

何か仕掛けがありそうです。

先ほどのファミコンミニを使って確かめてみました。

付属品のACアダプタからの供給は約1A

USBポートからは

約0.5Aで動きました。

じゃあ、もっと低くてもいけるか？

乾電池式のモバイルバッテリーでは約0.3A供給ですが

やはり無理でした(^^ゞ

スタンドカバーの縦置きについて

推奨どおり縦置きする場合でも、カバーをスタンドとして使ったのですが、カバーの横幅が

邪魔して、サブモニタではメインモニタと隣接して置くことができません。

また、離れることで視線をメインモニタから移すことが苦痛になります。

欲張りですが、スタンド機能にもう一工夫が欲しいです。

HDMIポートの接続具合について

レビュー中にケーブルを数回抜き差ししましたが、接触が不安定な時が散見されました。

差し込んでも感触が無く、ちょっと不安な感じがしてよく見ると・・・

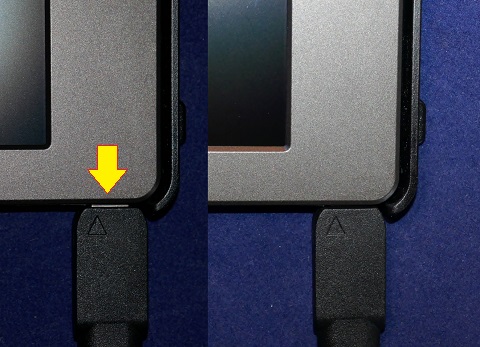

左側のように差し込んだつもりでも、わずかに浮いています。

力を入れて奥まで押し込むと、指に感触が伝わり右側のようにピッタリと接続できました。

個体差かもしれませんが、もう少し確実に接触/導通しないかな～

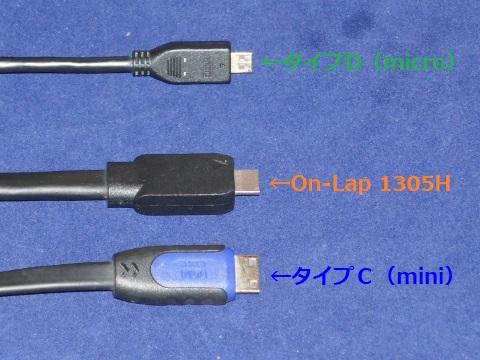

HDMI端子形状

独自の形状らしく、規格品とは互換性がありません。

1本のケーブルで済むのは便利だが、汎用性がないのはちょっと不安です。

この専用ケーブルを予備として持っていたいのですが、今のところ別売りしていないようです。

数日前より職場のサブモニタとして使用していますが、少し大型なため本当に見やすく、

作業効率も上がっています。

老眼でもモニタの文字が認識しやすい画質が気に入ってます(^^ゞ
