◇Intel製　超小型コンピューター「Edison Kit for Arduino」

「Edison Kit for Arduino」は「Edison」本体に加えて「Edison」をArduino Uno互換として動作させるためのボードがセットになった製品です。Intel Edison Board for Aduinoと組み合わせることでGPIOを簡単に利用することができます。初期段階から Arduino および C/C++ の開発をサポートしているということで、箱を開けての 第一印象は、「小さい！」。SDカードサイズという触れ込みでしたので、お決まりのSDカードと並べての写真撮影を行いました。

 本当に、この中に1GBのメモリと4GBのストレージを搭載し、さらに無線LANまで利用できるスペックのコンピュータが1万円そこそこで手に入れられるのなんて、驚きです。

SoC：Silvermont Dual Coreプロセッサ 500MHz

MCU：32bit Quark MCU 100MHz

RAM：1GB LPDDR3 POP Memory(2ch 32bit 800MT/s)

Flash Strage：4GB eMMC

Wifi & Bluetooth：Broadcom BCM43340(IEEE 802.11a/b/g/n ＋ Bluetooth 4.0)

箱には、「What will you make？」直訳：あなたは何を作りますか？工作心を擽られるメッセージが書かれています。しかし、このKitだけでは、何もできません。

まずは、プログラムを書き込むためのパソコン（Window、MacOS、Linux）と、プログラムを転送して書き込むためのMicroUSBケーブルを用意いたします。今回は、普段から利用しているWindows8.1のPanasonic Let’s Note MX3を用意いたしました。

【準備１】　FTDIチップドライバのインストール

ケーブルでボードを接続する前の準備として、ドライバのインストールが必要です。

互換ボードに搭載されている変換チップのドライバをインストールします。「Edison Kit for Arduino」にはFTDI社製のチップが搭載されており、そちらからダウンロードすることが可能です。

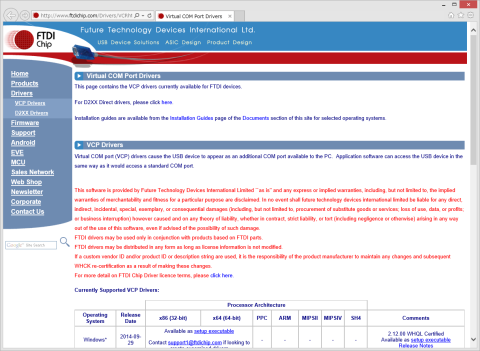

ダウンロードサイト：http://www.ftdichip.com/Drivers/VCP.htm

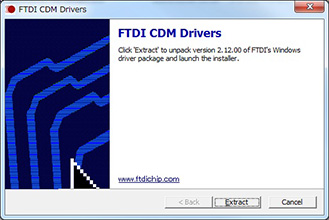

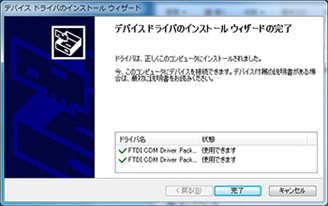

ここで、Windows用のドライバのインストーラをダウンロードして実行します。使用許諾に同意して次へを押して進めていき、完了の画面が表示されれば終了です。

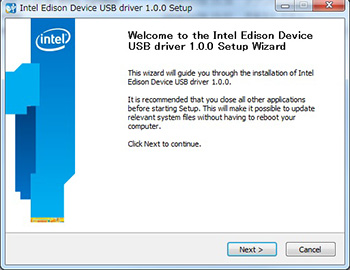

【準備2】　Edison本体のドライバのインストール

こちらはIntelのEdisonサイトよりダウンロードします。

ダウンロードサイト：https://communities.intel.com/docs/DOC-23242

ページ下部にある「Driver Software」よりダウンロードします。

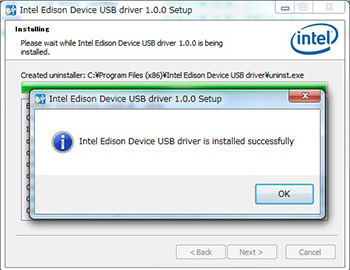

ドライバセットアップが完了したら、いよいよ、USBケーブルで「Edison」本体とパソコンを接続し、ドライバをインストールしてください。

ここでの注意としては、J16（転送用USBコネクタ）、J3（電源用USBコネクタ）とありますが、私の環境では、J16のみの接続で利用できました。

ドライバの読み込みには、3－4回の接続音（ポロン）が聞こえてくるはずで、3－5分程度かかります。5分程度待っても、1回しか聞こえない場合は、失敗している可能性がありますので、その際は、ケーブルを外して、SW1を上（AC電源側）にしてからケーブルを指して3分程度してから、ケーブルを抜いてからSW1を下（MicroUSB J16側）にしてケーブルを指してみてください。

私は、ドライバの読み込みに失敗してしまい、試行錯誤してこの方法にたどり着き、ドライバの読み込みに成功しました。

ドライバのインストールが完了したら、「Intel Edison Virtual Com Port」に割り当てられたCOMポート番号を控えておいてください。後ほど開発環境の準備にて必要となります。確認方法としては、システムのプロパティのデバイスマネジャーを開いて、ポート（COMとLPT）を表示して、Intel Edison Virtual com port （COM X）の項目に表示されます。私の場合は、COM6番のポートになります。

【準備 3】開発環境Arduino IDEの準備

「Edison」本体にプログラムを転送するための開発環境をダウンロードします。

注意としては、「Edison Kit for Arduino」を利用する場合は、他のサイトからダウンロードできるArduino IDFではなく、必ずIntelサイトにある開発環境を用意してください。

（Arduino標準開発環境では「Edison」を認識することが出来ず、プログラムの転送が行えません）

こちらもIntelサイトからのダウンロードとなります。

ダウンロードサイト：https://communities.intel.com/docs/DOC-23242

「Download the IDE zip file for～」よりご使用OSに合わせてダウンロードして下さい。

 開発環境は「7zip」形式となっているため、ZIP標準の解凍機能では、ロングネームの取り扱いでエラーになり、解凍できませんのでご注意ください。

【点灯式】ボード上のLEDをプログラム転送して点滅

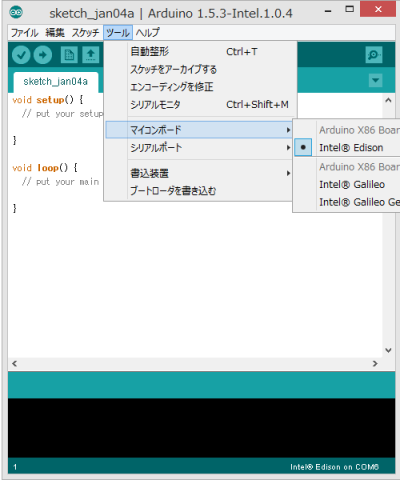

解凍したフォルダを表示して、開発環境「arduino」を起動させます。最初に、通信ポート等の設定をします。「ツール」→「マイコンボード」とクリックすることで識別可能なマイコンボード「Edison」を選択します。

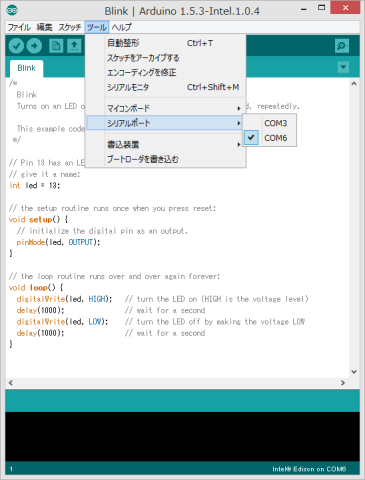

続いて、ドライバのインストールした際に登録されたCOMポートを設定します。

ここまで特にエラーなく完了すれば、いよいよ「Edison」にプログラム転送します。メニューの「ファイル」→「スケッチの例」→「01.Basics」→「Blink」をクリックします。プログラムが表示されたら、「ファイル」の下にある「→」マークのボタンを！

さあ、点灯！
