■■■ はじめに
└──────────────────────────────
現在、仕事で使っているCGソフトのレンダリングが重くて困っていました。
メインマシンは速いんですが、レンダリングを実行をすると応答が悪くなって
他の作業がしずらくなります。
何とかならないかと思っていたところ、今回のレビュー募集があり、複数台の
レンダリングサーバー環境をつくるいい機会と思い応募しました。
CPUのクロックが低めなので４台くらいあれば．．．と、ダメもとで４台で応募した
ところ、そのままの台数で選出して頂きました！
zigsow様、インテル様に感謝いたします。
■■■ サーバーマシンで使用したパーツ
└──────────────────────────────
・CPU - インテル Xeon E5-2620
・マザーボード - インテル DX79SI
・クーラー - サイズ 侍ZZリビジョンB SCSMZ-2100
・GPU - GIGABYTE GV-N440D3-1G
・メモリ - PATRIOT PC3-12800 DDR3-1600
・電源 - サイズ SoLID PoWERブロンズ SP-BZ-550A
・ケース - クーラーマスターElite 361
・記憶装置 WD Caviar Green 2TB １台、 SSD Silicon Power 32G ３台
・ハブ - NETGEAR ８ポートハブ
・DVD BUFFALO ポータブルDVDドライブ
【パーツ名をクリックすると各パーツのレビューへ行けます】
■■■ レンダリングサーバーの構成
└──────────────────────────────

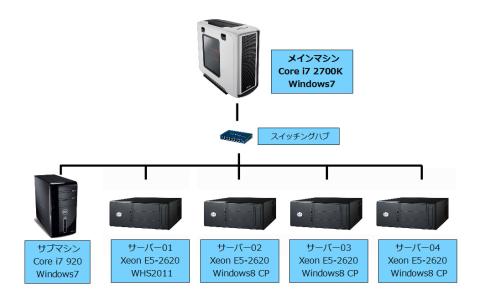

【サーバー構成図】
■■■ レンダリングソフトについて
└──────────────────────────────
【maya2012】
CGソフトウェアのMayaには、フォトリアルな画像を生成する mental ray
for Mayaが 搭載されています。
このmental ray for Mayaは、リアルな画像をつくりだす時に、たくさんの
CPUパワーを必要とします。
ひとつのMayaライセンスには通常、８台 (スレッド数は関係なし)までの、
ディストリビュート・レンダリング・ライセンスが付属していて、 処理を
高速化することができます。
また、mental ray以外にも、10台までのディストリビュート・レンダリング・
ライセンスが付属するV-rayというソフトもあります。
こういった複数台のPCを追加する高速化以外に、最近のトレンドとして、
ビデオカードのGPUを使ったGPUレンダリングも出てきています。
しかし、まだ制限事項も多く、まだソフトレンダリングが主役です。
規模が小さいCGプロダクションでは、HPのワークステーションやショップの
BTOパソコンをレンダリング用として何十台と用意したりしています。
海外の大きなCGプロダクションでは、Xeonのブレードサーバーとかを使って
独自ソフト等でレンダリングをしています。
映画マダガスカルなどを制作した DreamWorks Animationでは最近、
Xeon 5600からXeon E5-2600にして、スピードがだいぶ上がったと海外の
ニュースにありました。
■■■ Xeon E5-2620 の外観
└──────────────────────────────
【CPUクーラーはついていません】
【Made in Malay】
■■■ マシンを構築
└──────────────────────────────
パーツを購入してマシンを組みたてました。
【パーツをたくさん購入しました】
【４台組み立てました】
マザーボードや消費電力などに関することは、こちらをご覧ください。
【マザーボードDX79SIのレビュー】
●１台目のサーバーのOS
サーバーの１台には、バックアップやメディアサーバーの目的で、
Windows Home Server 2011をインストールしました。
●残り３台のサーバーのOSの選定
サーバーにインストールする mental ray for Maya Satellite というソフトは、
WindowsにもLinuxにも対応しているので、OSはどれにしようかといろいろ
試してみました。
・Citrix XenServer
仮想化ソフトウェアをいれて、Windowsを仮想化ライセンスで安く済ま
そうかと思いました。
--> インストールしたところ、起動がフリーズ状態のように長く時間が
かかるようになってしまいました(たぶん未対応ハードがあり、
起動がうまくいっていない様子でした)。
そして次に、仮想マシンにテストでWinXPを入れようとしましたが、
うまくいかず、このままではレビュー締切に間に合わないと思い、
XenServerは今回は断念しました。
・Ubuntu
フリーのLinuxをいれてみました。
--> インストールしたところ、Ubuntuの素敵なUIに感動しました。しかし、
肝心の mental ray for Maya のソフトウェアが、rpmパッケージで
インストールできませんでした。
debに変換等をやってみましたが、うまくいかず、このままでは
レビュー締切に間に合わないと思い断念しました。
はじめての事は、すんなりとはいきません。ということで、とりあえず
Windows8 Consumer Preview版をインストールすることにしました。
●オーバークロック
E5-2620はクロック数は低めですがコア数が多いので、cinebenchでは、
定格の 2600K くらいのスコアが出るようです。
【cinebench スコア 6.7】
初めてのintelのマザーボードなので良く分からなかったんですが、オーバー
クロックをしてみました。
CPU倍率がロックされているので、ベースクロック周波数をちょっと上げて
みました。 結果、cinebenchスコアは、7.0 くらいになりました。
【cinebench スコア 7.07】
●サーバー管理の方法
フリーのリモートデスクトップソフトの「Mirror-DTC」を使うことにしました。
【２つのサーバーをリモート中の画面】
●４台完成
こうして、なんとか４台のレンダリングサーバーが出来ました。
各マシンに、念のためJUSTインターネットセキュリティ を入れときました。
サーバーは、普段はスリープさせておくつもりです。
【４台のレンダリング・サーバーとメインマシン】
■■■ mental ray for Maya レンダリングのベンチマーク結果
└──────────────────────────────
レンダリングさせたところ、設定ミスでしょうか、元からあったCorei7-920の
サブマシンだけレンダリングに参加してくれませんでした。

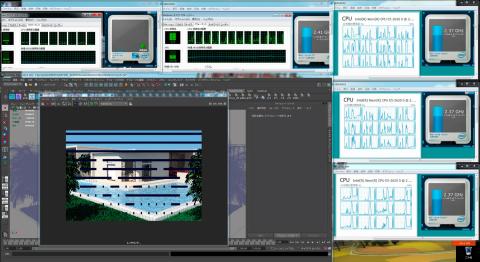

【サブマシンだけ参加してくれない．．．(左上のウィンドウ)】
●レンダリング速度比較

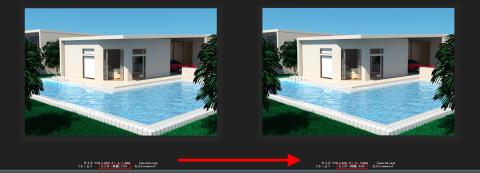

【レンダリング速度比較】
メインマシンのみ (Corei7 2700K 4.7GHz) ： ７分４２秒
メインマシンとサーバー (４台のXeonE5-2620) ： ４分０２秒
レンダリング時間が、約半分になりました。
単純に４倍にならないのが微妙なところです。
今回のように、１枚の画像をメインマシンが計算するのを、サーバーが
補助するものだと、この程度のスピードアップなのかもしれません。
これではない、アニメーションの動画１枚１枚を、各マシンに割り振って
レンダリングするものだと、もっと効果が出ると思います。（現在の私の
Mayaのライセンスだと、これはテストできませんでした。今後 ライセンスの
変更をしたいと思っています。）
現状では、半分のスピードアップですが、アニメーションの場合には何枚もの
レンダリングが必要ですので、 1枚のレンダリングにかかる時間に よって
トータルの時間が、だいぶ違ってきます。
４日かかるものが、２日で出来ますので、レンダリングサーバーの導入で、
救われそうです。
■■■ 今後は？
└──────────────────────────────
今回のレビューで、安価にそして自作の楽しさを満喫しつつレンダリング
サーバーを構築できました。関係者の皆様ありがとうございました。
サーバーの処理性能は、メインマシンではないので現在のもので十分
満足していますが、更なる速度アップが欲しくなったら、
・デュアルソケットのマザーボードに取り換える
・CPUをLGA2011の3930K等に入れ替える
などが出来るかと思います。
以上でレビューを終わらせて頂ききます。
ここまで読んで頂きありがとうございました。
■■■ その後の追記
└──────────────────────────────
■ アニメーションのテスト
上記レビューと同じmentalray サテライト方式で、アニメーションの時間を計りました。
キャラクターのモーションの１カット １秒分 30frame（３０枚）
2700Kマシン のみ 約１４分
2700Kマシン + 4サーバー 約１３分
殆ど同じでした．．．○|￣|_
簡単なデータだと、各マシンの処理の割り振りとかでオーバーヘッドがあって
そんなに速くならないのかもしれません。
mentalray サテライトという計算補助方式は、簡単なデータだと、いまひとつ
効果が出ないかもしれません。
「お手伝いさん、これやっといて」と、丸投げして、動画１枚１枚を各マシンに
割り振る mentalray バッチ方式が、メインマシンには負荷がないし、
良さそうです。 これだと、計算機の数だけ速くなりそうです。
■■■ まとめ
└──────────────────────────────
●ディストリビュート・レンダリング （計算補助方式のタイプ）
（mentalray サテライト方式）
--> 重い静止画をレンダリングするのに向いている
●ネットワーク・レンダリング （１枚１枚を各マシンがレンダリング）
（mentalray バッチ方式）
--> アニメーションに向いている
