ELSA GeForce GTX 950 2GB S.A.C SS     　

ELSA GeForce GTX 950 2GB S.A.C SS　グラフィック・ボードのレビューです　NVIDIA社のGeforce GTX950を搭載したグラフィックボードです   ゲーマー向きのボードですがコンパクト / 静音 / 消費電力の低減 / ELSAオリジナル S.A.C（Silent Air Cooling）静音ファンを搭載し強力な電源を必要としない点は良いですね　電源は６ピンコネクター１個です　

ゲームが同梱（シリアルコードカードのみ）されていますのでグラフィックボードとゲームとの

コラボ主体のレビューになります　その前に今回ボードの一般的な説明です。

そう前書きが長くなりましたが.....

或る時は、ハイパフォーマンスのゲームカード........また或る時はエコ時代のビデオカード

しかして、その実体は....ELSA Geforce GTX950  ゲームカードです.....

＊探偵・多羅尾伴内とはかっての東映映画の主人公です　変身変装が得意だったのです。　

追記あたりも面白いので（何が..?) 　最後まで読んでくださるとありがたいですですよ...(^^♪

パッケージ / 内容 / ボード本体　

付属品は取説、保証書、クイックマニュアル、ゲームシリアルコード、取説は８６ページで詳細です　CDROMは無いですがドライバー、ユーティリティはELSA社のホームページから落とせます

　形状はコンパクトなボードです　

　 シングルファンタイプのS.A.C静音ファンユニットとセミファンレス制御の

    組み合わせにより、小型PCにも優れたパフォーマンスと静音性を提供との事

　 ELSAオリジナル S.A.C（Silent Air Cooling）静音ファンを搭載

　　　　　↓ 端子部に静電破壊防止のカバーが付いています　外してパソコンにセットします

 インターフェースも豊富です　

リアパネル　DisplayPort × 3 (DisplayPort 1.2 準拠)　デュアルリンク DVI-I × 1 (デジタル・アナログ出力対応)　,   HDMI × 1 (HDMI 2.0 準拠)  ,   ※デジタル出力はHDCPに対応

同時に４画面ok

基板取付

 　  　 静電破壊防止のカバーを外さないとスロットに差し込めませんでした  私...ﾄﾎﾎ(^^♪）

　　　　　　この状態で差し込んでくださいね↓　

　　　　　　グラフィックボードをスロットに差し込みねじ止めします　　　　　　　　　　                           　　　　　　　　　

　　　　　　　6PIN 電源コネクターを１か所接続します　電源的にもお手軽です　　　　　　　　　　　　　　　　　

                                  取り付け完了済み　　

当グラフィック・ボード / OS対応状況　

Windows 10 (32bit / 64bit)
※Windows 10 用ドライバはELSA社ホームページより入手してください。
Windows 8.1 (32bit / 64bit)
Windows 8 (32bit / 64bit)
Windows 7 (32bit / 64bit)
Windows Vista (32bit / 64bit)
※Windowsは最新のService Pack適用を推奨

グラフィックボードのドライバー / インストール

ELSA社サイトからOS別に落とせます↓

http://www.elsa-jp.co.jp/support/download/driver/

　　　　　　　　GeForce用ドライバーを選択します / 今回のドライバー→  ver355.98 WHQL

各種ベンチマーク

　　 　FF14 A REALM REBORN ベンチを測ってみました　"非常に快適"に動作しますね　

                  © 2014-2015 SQUARE ENIX CO., LTD. All Rights Reserved.                  　　　　　　　　　　　

CINEBENCH R15  OPENGL &  HW-Monitor測定

　  CPU-ID HW-Monitor での測定        　　　　　　　　　　　　　　　

                 ファイナルファンタジーXIV蒼天のイシュガルト・ベンチマーク　

　 　　　　　© 2014-2015 SQUARE ENIX CO., LTD. All Rights Reserved.

                　”とても快適”　に動作する結果です　DIRECTX11ではスコアーが出ないようです

YOUTUBE VIDEO

ファイナルファンタジーXIV 蒼天のイシュガルトベンチマークビデオ /  録画で若干カウント減少　© 2014-2015 SQUARE ENIX CO., LTD. All Rights Reserved.

ベンチマークは当カードDVI端子で測定　 当ベンチマーク最終カウントは6000弱です....

ELSA System graph（ファイナルファンタジーXIV 蒼天のイシュガルトベンチ実行時）

GPU負荷は画像キャプチャー時にdipになります　ピーク電力90W近くまで到達してますね...

”蒼天のイシュガルト”時のグラボ最高温度 / FAN回転数　最高温度 74度くらいです  (HW-Monitor)

FUTUREMARK 3DMARK ベンチマーク

NVIDIA GeForce GTX 950(1x) and Intel Core i7-4790K

消費電力はPC全体で最大約210Wでした（SKYDIVER  CONBINE)

GTX950仕様

GTX960に比べCUDAコア / テクスチャユニットが少なくなってますが他はあまり差がないです

消費電力 / ファン回転数 / GPU温度　

ELSA System Graphで観てみます

   ファン回転数が可変速です　--カタログでは.. ↓ 実際この様には動作しないようです

ファン回転数は30度以上で1300RPM , 60度で1600RPM 位でしょうか...30度以下では一定回転です

60度以上になるまでは最小回転数みたいですね...回転offは温度がかなり低くないとoffしないようです

23度くらいでは1300回転くらいで回転します　ヒステリシス効果？で回転時も停まっている時もあります

　PC全体の消費電力

　　　         pc全体の起動時の電力 54.4W       蒼天のイシュガルトベンチマーク最大値 218W

ビデオカード自体は最大で90Wです　PC側が128W と言うことでしょうか　90W+128W=218W

当PC 地デジカード1枚、HDMIキャプチャーカード１枚　

別PC1 電源ON時、100W(地デジカード３枚、SBカード） ファン２個余分？　

   PC2  75W(地デジカード1枚、アナログキャプチャーカード１枚）

負荷別 GTX950 ビデオカードの消費電力検証　

電源ON時　　　　　

　　　　　　電源ON時　消費電力約14W / 26°C / 1343RPM

　　　　　 （ファンは1300～1600rpmの帯域で温度で変化するようです） 　　　　　　　　

負荷（中）

　　　　　　　　　                         54度 / 不明 / 1500回転　　　

負荷（大）

　　　　　　　　　                          70度 / 89W / 1600RPM　

ベンチマークを終わるとELSA System Graphの表示も素早く変化してキャプチャーやり難いですが

、反面　当ビデオカードのレスポンスの良さを観ることができました

ビデオカードの消費電力は14w～90w で推移しますね

今回のPCトータルでは激重ゲームで218W近辺でした。

GPU温度は最大74度くらいですね　HW-MONITOR値

  動作音　　

PCの動作音を測っている可能性もあります　PC全体の動作音ととらえてください

それくらいゲームカードの騒音は低いとも言えますが....

 　　　　　　 　  室内音(電源OFF時)　36db/A　  ベンチマーク時  約52db/A

 オーバークロック　番外編　

ファイナルファンタジーXIV・蒼天のイシュガルト・ベンチマークでデフォルト状態でベンチを取りましたがHD解像度で「5924」しかというか、程度しかスコアーが伸びない　せめて6000は超えて欲しいものですよ　(DIRECTX9でベンチとると1万以上行きますけどね）

これはOCしかない　で、ELSA社のホームページ見たら「GPU OPTIMIZER」というユーティリティが有るじゃないですか....ダウンロードしてやってみたのですがこのソフトWIN10対応じゃないのですね　使えないなぁ　起動はするのですがそれ以上できないみたい

Geforce GTX950なのでマザボメーカー辺りのOCツールが使えないか　というか決まっているんですよ 定番のMSI AFTERBURNER しかないのです....

で、早速やってみました　

                        CORECLOCKとMEMORYCLOCKを各200MHZ上げてみました　 　　　　　　　　　　　　　

                       ファイナルファンタジーXIV蒼天のイシュガルト・ベンチマーク　

                       5924 →  6707　を達成しました　(HD  Directx11)　13%UP

             オーバークロックは各自の判断で行ってください　　尚保証は効かなくなります

----------------------------------------バンドル・ゲーム------------------------------------

                       © 2014-2015 SQUARE ENIX CO., LTD. All Rights Reserved.

カードに同梱されていたゲームです　スクエアーエニックスにアクセスしてホームページから無料会員に登録します　スクエアエニックスのアカウントがない人は新規登録してloginしてゲーム会員登録です　 ゲーム---windowsゲームから----ロードオブヴァーミリオンアリーナのページを開きます

　　　　　　メンバーズサイト---プレイガイド

                     取り敢えずは無料会員登録でゲームを始めます　

　　　　　　　ゲームクライアントをダウンロードします　終わるまで30分くらいです

                      © 2014-2015 SQUARE ENIX CO., LTD. All Rights Reserved.

　ゲーム起動すると先ず色々説明があります　ゲームの世界やスタイル衣装の設定、武器、所属

  する地域など説明があります　ゲームは無料です　興味のある方は是非どうぞ.....

　(要メルアド)     http://lova.jp/?_ga=1.256712523.1396425123.1452405815

　　　　　　動作環境

                 推奨環境

初めてのゲームで勝手が判らないでウロウロ...　勘弁してくだせ～　

© 2014-2015 SQUARE ENIX CO., LTD. All Rights Reserved.

当ゲームボードを購入するとゲーム「LORD of VERMILION ARENA」のシリアルコード・カードが

入っています　ゲーム自体は最初無料会員で会員登録し、ゲームを始めてからホーム画面からショップ（下画面左から）に移動して其処でコード入力します　このゲーム自体は無料ゲームです　　

ゲームコード入力方法ムービー　　　下画面はSHOP内です

ホーム画面です......よく雰囲気が出ているMovieです

　　　　　　 当ゲーム中の負荷、消費電力　大体実力の半分くらい　

レビュー時使用ＰＣ構成

•検証PC基本構成
•GS7100-LCi7-VMRB-FFXIV [Windows 8.1 Update] (OSプリインストール)
•Windows 8.1 Pro Update 64ビット  →　Windows10 PRO  TH2  64bit
•インテル(R) Core i7-4790K プロセッサー (4.0-4.4GHz/4コア/8スレッド/8MBキャッシュ/TDP88W)
•水冷CPUクーラ― [メンテナンスフリー式]
•インテル(R) Z97 Express チップセット
•DDR3-1600 8GB×1(計8GB)
•INTEL製SSD SSDSC2BW240A4 SSD SSD 530 240GB 2.5in SATA 20nm MLC Solid State Drives - SSD Pricing and Availability. →　SSD変更になっています　Transcend SSD 2.5インチ SATA3 6Gb/s MLC採用 256GB  TS256GSSD370
•1TB 3.5インチ Serial-ATA HDD
•24倍速DVDスーパーマルチドライブ
•NVIDIA(R) GeForce GTX 980 4GB GDDR5　→  ELSA GeForce GTX950
•700W 80PLUS BRONZE認証 ATX電源

 現在はWINDOWS10(64)  PROになってます

 最後に

従来、ゲーム用ビデオカードというと消費電力、大出力電源ユニット、排熱のエアフローなど

注意することが多かったのですが、今回のレビューで感じたことはグラフィックパフォーマンス

一辺倒ではない製品であると感じました

地球温暖化で二酸化炭素の排出削減を世界的に要求されている時代ですから、ECO製品であることは今の企業に確実に要求されていることなのでしょう　その点今回のレビュー品はECO時代に確実に該当し、尚且つゲーム時のパフォーマンスにも十分対応できる製品と実感しました。

今回のグラフィックカードの取り付けで感じたことは、コネクター類の名称説明、場所説明が無いのですよね　クイックマニュアルにも書かれていないし取説にも書かれていません　取り付けてからカバーを全部外してケーブルをつなぎました　機種毎の個別説明は無くしてマニュアル類のコストダウンなのかもしれませんが行き過ぎはお客様に負担がかかると思います。

またグラフィックカード購入者はワクワクしてゲームをやりたいと思いますのでそういう気持ちを高揚させるユーティリティが欲しいものですね　ゲームができればいいというだけでなくチマチマと

設定などで楽しめるユーティリティが欲しいですね（私か...!)

追記1　　

2016.1.21

                GTX950搭載PCを変更しました

(WIN8.1PRO 64bit , i7-2600k ,8GB ,GTX950 ドライバー10.18.13.6143　)

                  元々のPC    i7-4790K , 8GB , GTX980 , WIN10 PRO (64bit) , DIRECTX11　     　                　          980を950に置き換え  この状態で初期レビューしました

　　　　　　　　　　　　　　　　　　　　　　　↓ 　　　　　　　　　GTX950搭載PCを変更する（今までメインPCで使用）

　　　　　　　　　　　　　　　　　　　　　↓　

　　　　　　          i7-2600K, 8GB ,  GTX950  WIN8.1 PRO (64bit)   今回追記分

                PCI-EXスロットが足りなくなりサウンドカードを外す　PCIは２個余っている　 　　　　　　　　　　　　　　　　　　　　

                     　GTX950 と　GTX980（下） の大きさ比較 （画像拡大できます）

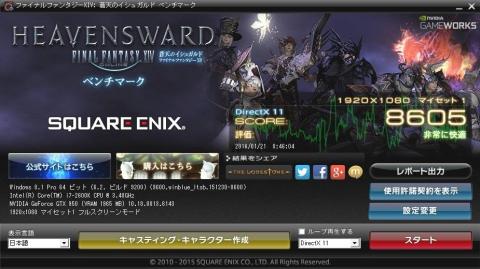

　　　　  ベンチマークスコアー （蒼天のイシュガルト)

               Windows10 pro(64)  i7-4790k , 8GB , GTX950  →　5924

                                                          　↓

　　　  　　Windows8.1 pro(64) i7-2600k , 8GB , GTX950  →　8605

　　　　　　両者のPC構成は違いますがWIN8.1がスコアーは良いです TEST環境はDIRECTX11です

　　　　　　Windows換えただけでスコアーが良くなった...両者SSD,HDD 各一搭載

　　　　　　　　　　グラボ変更後のHW-MONITOR  CPU最高周波数は殆ど同一

                 ゲームの最初部分やってみました　トレーニングですわ...

WORLD OF TANKS  動画　　　 トレーニングですが～(*'ω'*)　　音量注意ですよ

追記PCでの消費電力

　　　　　          PC無負荷　92W位　 　　　　　ベンチマーク実行時　271W（イシュガルト時）　　

 i7-4790k機は、 最低54.4 W   最高218Wですから、i7-2600k機はファンの数２個多いのとチューナーボードが1枚多い、windowsも10と8.1なのでそのあたりに差があるのか。

消費電力増えてますね　PCの構成も違うので何とも言えません.....　

                  グラボ単体の消費電力、最小12W付近...ELSA SYSTEM GRAPF

                    ベンチマーク実行時　温度91度　消費電力90W行ってます　

グラボは14w～90wの間の消費電力です　あとはPC側で消費される電力ということになります

追記2　　

2016.1.22

Geforce GTX950搭載PCで同時にQSV(INTEL  QUICK SYNC VIDEO)を使えるようにする

Geforce増設したら同時にQSVが使えなくなりました　ドライバーの関係でCUDAも使えない、QSV使うにはCPU内蔵グラフィック(HD3000)に切り替えないといけません　GTX950からINTEL HD3000に切り替えないと使えません　いちいち切り替えるのも面倒なのでネットで検索してたら上手い手がありました

　　　　　　BIOS設定でマルチモニター設定にします　マザボで詳細の差異があるかも..

                                                          1

          デバイスマネージャーでディスプレイアダプターが両方有効であることを確認します

現在のモニターケーブルD1のほかに、マザボ本体についている端子にもう一本ケーブルを増やして(D2) マザボ側とモニター側を接続します　このとき電源を切って接続しないとCPUを破損することもありますので、必ず電源は切って行ってください　経験者は語る...

要はマザボ側に初期からついているディスプレイ端子とモニター側の入力端子を接続することです

　　　　　　　　　　　　空いているD-SUB端子につないでもＯＫです。

DESKTOPでマウス左クリックをして「画面の解像度」を表示して「ディスプレイ表示の変更」　

検出でINTEL HD3000 GRAPHICSを探します　で下図では１，２はGL-2400  別のディスプレイは

検出云々....がHD3000です　検出されればHD3000は認識されているようです

というわけで INTEL QUICK SYNC VIDEOを使います（CPU内蔵エンコード機能です）

PEGASYS  TMPGEnc VIDEO Mastering Works5 でQSVを使いエンコードしてみました  125分のファイル（1440×1080 125分　がエンコード時間50分でした。

INTEL Z68チップマザーボードに「LUCID  VIRTU」というソフトが付いていてWindows7でI-MODO, D-MODOなどがあってINTEL QSVがGeforceデバイスと同時に使えましたがWINDOWS8

ではINTEL社が両方を同時に使えるようにしたためかVIRTUの意味が薄らいだようです

現在はLUCID社サイトから有料DLしないと使えないようですね　なので上記方法が一番手っ取りばやいです　ケーブル１本増設で使えますから。　

　　　　　　Windows8.1(64)にインストールしましたがVIRTUは使えませんでした　　　　　　ちょっと懐かしいソフトです
