1.イントロ
GeFroce GTX 750 Tiは、NVIDIAの第4世代アーキテクチャ「Maxwell」を採用したGPU。
シェーダプロセッサ640基、GPUクロック1020MHz、ブースト1085MHz（GPU Boost 2.0 対応）
メモリはインターフェース128Bit、GDDR5、2GB。クロック5400MHz（1350MHz）
Maxwellは、前世代のKeplerよりも電力効率を重視したアーキテクチャとされている。
リファレンスTDP（熱設計消費電力）は60Wで、補助電源コネクタ不要。
2014年2月リリース直後の各メーカー製品の販売価格は、15,980～20,980円。
ポジション的には、GTX650と660の間、エントリー・ミドルに位置づけられている。
NVIDIAの資料によると、MINI-ITXゲーミングPC向きの製品としてもアピールしている。
ELSA GeForce GTX 750 Ti 2GB S.A.C（GD750-2GERT）（以下 本製品）は、GTX 750 Tiを採用し、145mmの基盤にオリジナルのSilent Air Coolingファンを搭載した製品。
GPUクロック1040MHz、メモリクロック5400Mhz、補助電源コネクタなし、3系統出力（DVI-I、DVI-D、Mini-HDMI）と、概ねリファレンスに準拠している。
今回、ジグソープレミアムレビューにて試用する機会を得たので、本製品の性能と省電力性を中心に確かめたい。
個人的には「Core i7 と 本製品 が ACアダプタ電源で稼働するか」が最も気になっていた。
本レビューが、同じような疑問を持つ方にとって、検討の参考になれば幸いだ。
また、コメントで要望を頂ければ、できる範囲で追加の確認にも対応したい。
2.製品・インストール

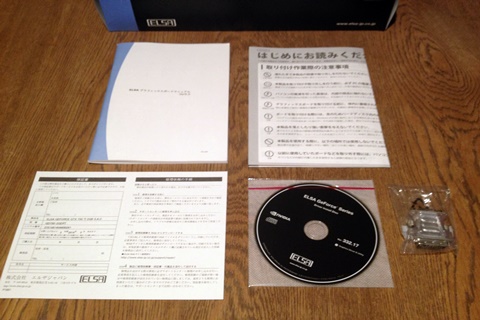

本製品のパッケージと付属品。

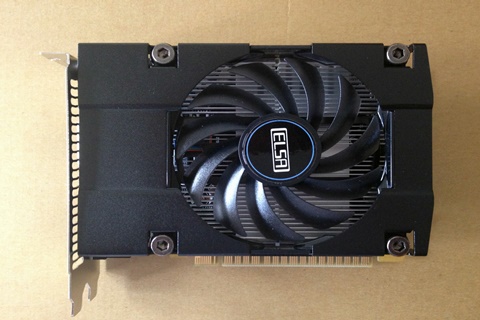

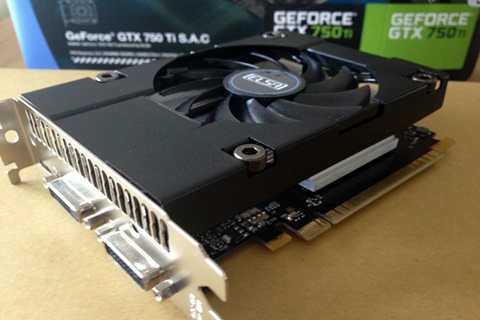

本製品の画像
さっそくテスト環境にインストールする。
Mini-ITXマザーは規格上170×170mmだが、本製品はそれよりさらに短い145mmだ。
このPCには、最低限のパーツしか詰め込まないようにしている。
その点、本製品はマッチし、ご覧のように、きれいに収まった。

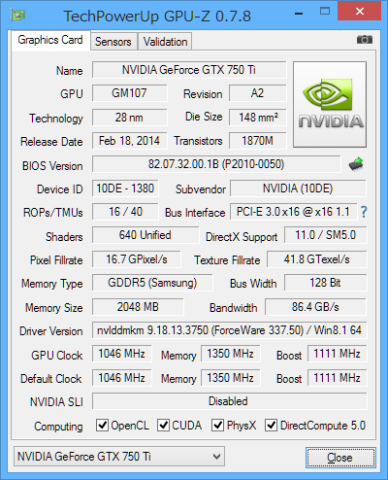

続いて、TechPowerUp GPU-Z によるカード情報。
※4/28追加（メーカー保証外行為）
PCからカードを取り出し、さらにGPUクーラーも取り外してみた。
GPUチップの刻印は「NVIDIA GM107-400-A2」

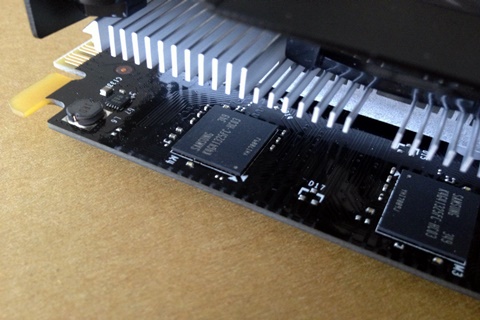

メモリチップの刻印は「Samsung K4G41325FC-HC03」
メモリスピードは0.33ns＝6Gbps。512MBの4枚搭載で2GB。
余談だがPS4にも搭載されているらしい。
この後、グリスを塗り直して元に戻した。
製造時のグリス塗布に、特に問題はなかったと思われる。
それを確認して、塗り直したのは個人的な趣味の領域だ。
3.テスト環境
テスト環境は以下の通り。
【CPU】 Intel Core i7-3770T（4C8T クロック2.5GHz ターボブースト3.7GHz）
【マザー】 ASRock Z77E-ITX
【メモリ】 Corsair CMT8GX3M2B2133C9
【ドライブ】Samsung SSD840PRO MZ-7PD256B/IT
【電源】※Abee AC150-AP04AA
【クーラー】PROLIMA TECH Samuel 17
【クーラーファン】Noctua NF-F12 PWM
【ケース】Abee T80 Mini-ITXケース
【ケースファン】SilverStone Air Penetrator SST-AP121
【OS】Windows 8.1 Pro Update 1 64bit
【GeForceドライバ】GeForce 337.50 Driver
【HD4000ドライバ】15.33.14.64.3412（10.18.10.3412）
Vsync（垂直同期）はドライバ設定、各アプリケーション設定ともオフ。
※Abee AC150-AP04AAは、出力150WのACアダプタ電源。
DC出力は、+12V 10A、+5V 10A、+3.3V 10A、-12V 0.15A、+5Vsb 2.2A。
電源変換効率80PLUS GOLD相当の88％を謳っている。
DC基盤にATX/SFX変換ブラケットを付けてPCケースにマウントできる。
NVIDIAは、GeFroce GTX 750 Tiを300W電源で動作可能だとしている。
ところが、テスト環境の電源は、その半分の150Wの容量しかない。
ただし、CPUは省電力モデルの3770Tで、TDP的にはCPU45W＋GPU60W＝105Wと、+12VのVAの約88%である。
しかし、TDP（熱設計電力）は冷却装置の設計指標であり、最大消費電力そのものではない。
果たして動作が可能か不可か、試してみなければ分からない、というのが本当のところだろう。
次から代表的なベンチマークソフトで、動作可能か確認するとともに性能を確認する。
グラフィック性能は、3770T内蔵グラフィックスHD4000と比較しながら進める。
4.エクスペリエンス インデックス

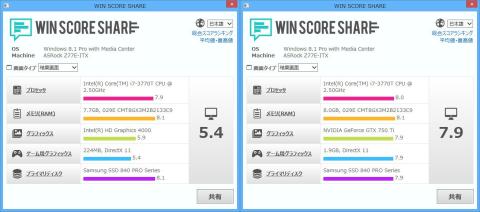

エクスペリエンス インデックスのスコアを計測。
グラフィックス「5.9」から「7.9」に「2.0」ポイント上昇
ゲーム用グラフィックス「5.4」から「7.9」に「2.5」ポイント上昇
合計「5.4」から「7.9」に「2.5」ポイント上昇
5.3DMark

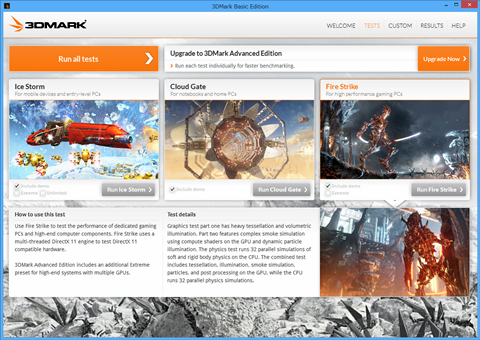

Futuremarkのベンチマークソフト 3DMarkのスコアを計測。
Fire Strike「659」から「3810」に「5.8」倍上昇
Cloud Gate「6151」から「15484」に「2.5」倍上昇
Ice Storm「57626」から「101247」に「1.8」倍上昇
6.ファイナルファンタジーXIV
スクウェア・エニックスのMMORPG ファイナルファンタジーXIV: 新生エオルゼア ベンチマーク キャラクター編のスコアを計測。
標準品質には、（デスクトップPC）と（ノートPC）の2種があるが、（デスクトップPC）を選択。

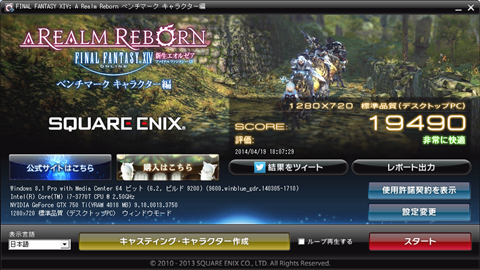

1280×720 標準品質「4525（37.2FPS）」から「19490（189.2FPS）」に「4.3」倍上昇
1280×768 最高品質「1877（15.2FPS）」から「11347（101.7FPS）」に「6.0」倍上昇
1920×1080 標準品質「2591（21.4FPS）」から「12009（105.5FPS）」に「4.6」倍上昇

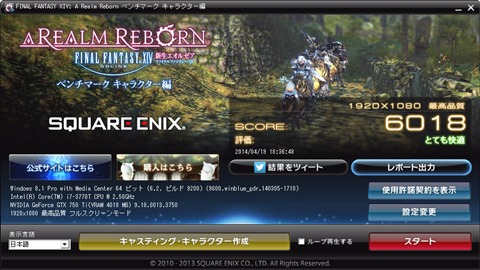

1920×1080 最高品質「1074（8.9FPS）」から「6018（49.0FPS）」に「5.6」倍上昇
スクウェア・エニックスによると、「非常に快適」とされているスコア7000を超えると、平均フレームレートが60fpsを超える、とのこと。
1920×1080 最高品質では越えられなかったが、その他の設定では7000を超えた。
7.DiRT3

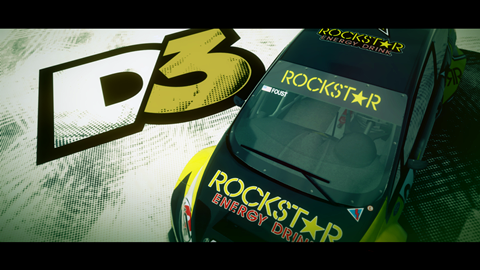

Codemastersのカーレースゲーム DiRT3のベンチマークスコアを計測。

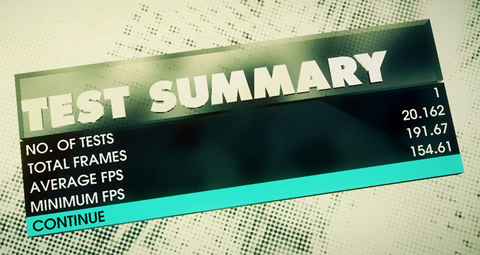

1920×1080 LOW設定のAVERAGE FPSが「39.0」から「191.7」に「4.9」倍上昇
1920×1080 ULTRA設定のAVERAGE FPSが「12.8」から「70.5」に「5.5」倍上昇
8.Super Street Fighter IV
Capcomの対戦ゲーム Super Street Fighter IV Arcade Editionのベンチマークスコアを計測。
1920×1080 デフォルト設定の平均FPSが「54.2」から「282.6」に「5.2」倍上昇
9.リネージュ2
NCSOFTのMMORPG リネージュ2の実際のゲームプレイ中のFPSを計測。
使用ツールは「EVGA Precision 4.2.1」
ゲーム内のグラフィック設定は、HD4000利用時、画像のユーザー設定を使用していた。
1920×1080 32Bit、各種High、Very Wide、アンチエイリアスなし、HDRレンダリングA、影効果なし、改良型シェーダー効果なし
ここまでのベンチマークで、GPU性能は大幅に上がっていることは明らかだが、リネージュ2のFPSはあまり上がらなかった。
HD4000でも30台のFPSが出ていたが、本製品でも平均すると40FPS程度だった。
最低FPSは依然20台に落ち込み、最高FPSも頭打ちして100を大幅に超えることがない。
ただし、この結果はGPUではなく、リネージュ2のソフトウェアに起因しているかもしれない。
たとえば、十分なGPU性能を持っていても、描画対象のデータ（例えばキャラクターの名前や座標等のデータ）受信処理がボトルネックになって、FPSが落ち込むのかもしれない。
そう推測するのは、街中等のキャラクターの多い場所ほど、FPSが低い傾向があるからだ。
しかし、その辺は確かめる術が無いので、試みに、グラフィック設定を「High」に変更した。
「High」設定では、アンチエイリアスが4倍、影効果、改良型シェーダー効果等がオンとなる。
グラフィック設定を「High」に設定したことで、HD4000では10FPSを割り込んだが、本製品ではFPSに差が余り生じなかった。
描画負荷の高いグラフィック設定にすることで、性能向上が確認できた、と言えるだろう。
※4/21追加
EVGA Precisionで、ゲーム中のFPSをログに取り、いくつかのシーン別にグラフ化した。
HD4000では36.1だったソロカルティア中のFPSが、GTX750Tiでは59.9になった点は、相応の性能アップが確認できたと言える。
しかし、そのハードと設定で、イスティナ討伐やギラン街中のFPSが20台に止まった点は、やはり、このゲームのアーキテクチャに対して首を捻らざるを得ない。
私の中では、リネージュ2は本製品のグラフィック性能を十分には活かせないと結論付けた。
10.OCCT
GPUベンチマークを一通り終えて、次はOCCTの 「POWER SUPPLY」テストで負荷を掛け、安定稼働するか確認する。
OCCTは各種ベンチマークよりも高い負荷を掛けることができ、オーバークロックや電源の安定性確認に利用されている。
1時間の「POWER SUPPLY」テストを無事完走した。
テスト完了後にAIDA64で確認した、CPU、マザーボードのセンサー読み取り値（CPU最大温度69度、マザーボード最大温度48度）
この間ワットチェッカーでは、最大消費電力148W以内で推移した。
またCPU、GPUに電力を供給する+12Vの出力は、11.510V～12.197Vで推移した。
GPU負荷の高い時間帯に+12Vが低くなっており、電源の安定性のテストとしては、あまり良い結果ではないと思う。
ともあれ、冒頭の「Core i7 と 本製品 が ACアダプタ電源で稼働するか」について、OCCTを含む全てのベンチマークで安定動作が可能なことを確認できた。
※私個人は常用するが、稼働を保証する趣旨ではないことをお断りする。

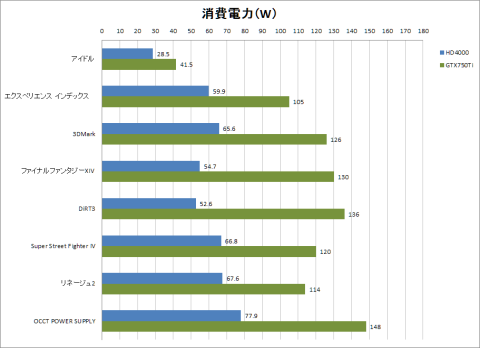

11.消費電力
アイドル時と各ベンチマーク実行時の最大消費電力を測定。
ツールはサンワサプライのワットチェッカーの目視確認。
アイドル時：28.5W（HD4000）、41.5W（本製品）
エクスペリエンス インデックス 実行時：59.9W、105W
3DMark 実行時：65.6W、126W
ファイナルファンタジーXIV 実行時：54.7W、130W
DiRT3 実行時：52.6W、136W
Super Street Fighter IV 実行時：66.8W、120W
リネージュ2 実行時：67.6W、100W
OCCT POWER SUPPLY 実行時：77.9W、148W
12.温度・ファン

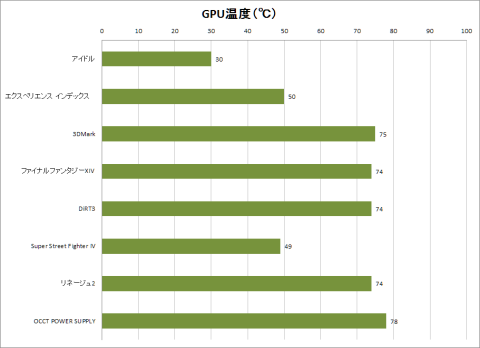

アイドル時と各ベンチマーク実行時の最大GPU温度と最大ファン回転数を測定。

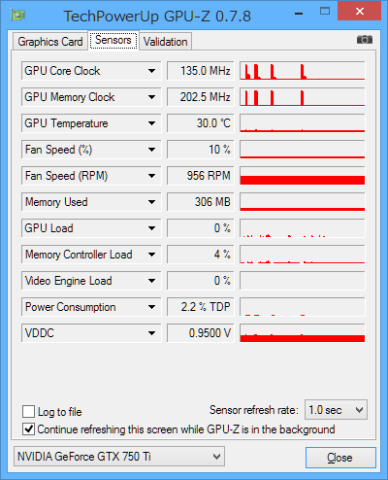

使用ツールは「TechPowerUp GPU-Z Version 0.7.8」
測定時の室温は22度
アイドル時：30度、10％、1050rpm
エクスペリエンス インデックス 実行時：50度、10％、1050rpm
3DMark 実行時：75度、40％、1345rpm
ファイナルファンタジーXIV 実行時：74度、39％、1325rpm
DiRT3 実行時：74度、39％、1316rpm
Super Street Fighter IV 実行時：49度、10％、1048rpm
リネージュ2 実行時：67度、32％、1117rpm
OCCT POWER SUPPLY 実行時：78度、46％、1522rpm
温度は、アイドル時：30～36度、ロード時75～78度。（室温22度）
ファン回転数は、アイドル時：10％、約1000rpm、ロード時：46％、約1500rpmとなった。
※4/21追加
ELSAオリジナル S.A.C（Silent Air Cooling）ファンの制御設定をグラフ化する。
温度とファン回転速度（%）、ファン回転速度（%）とファン回転数（rpm）
どちらも測定値が振れるので、散布図で示し、グラフ中におおよその平均値を示した。
ファンの音量については、計測ツールを持っていないため、あくまで主観だが、非常に静かだ。
常識的に、1000rpmの12cmファンより大きな音が発生しているだろうとは思うが、個人的に、はっきりと分かる程の音が増えた気がしなかった。
13.フレームレートターゲット機能

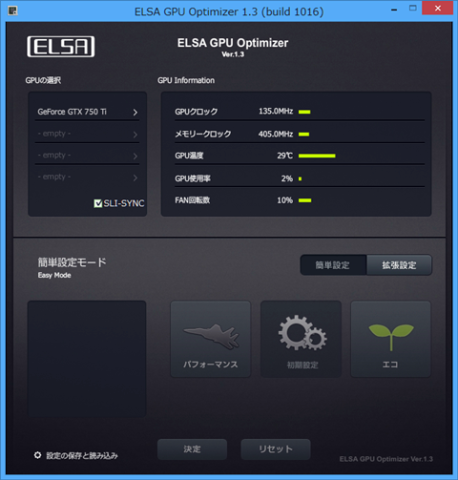

本製品では、ELSA製のNVIDIA GPU管理ソフトウェア ELSA GPU Optimizerを利用できる。
ELSA GPU Optimizerにより、
・GPUクロック
・メモリクロック
・パワーターゲット
・フレームレートターゲット
・ファン回転数
を設定できる。
クロック（性能）と消費電力、GPU温度とファン回転数（静粛性）はトレードオフの関係にあるので、どうバランスを取るか悩ましいところだ。
これに対して、フレームレートターゲット機能は、設定したフレームレートを維持しつつ、クロックと電圧を自動調整することで消費電力を抑制できる、と謳われている。
リフレッシュレートを超えるフレームは、いずれにせよ表示できないから、特にデメリットなく省電力化できるということになる。
もちろんGPU負荷が高くて、設定フレームレートに届かない場合には、機能が動作しないが。
ファイナルファンタジーXIVで、この機能の効果を確認する。
グラフィック設定「1280×720 標準品質（デスクトップPC）ウィンドウモード」、フレームレートターゲットを60FPSに設定し、消費電力とスコアを測定。
フレームレートターゲットなし：130W スコア「19490（189.2FPS）」
フレームレートターゲットあり：100W スコア「7456（58.6FPS）」
約30Wの消費電力抑制効果があった。
この間、GPUファンもアイドル時の状態を維持した。
60FPSを上限に負荷をセーブするということで、実際に効果もあり、良い機能だと思う。
特に、ライトなゲームをプレイする際に、省電力効果が期待できる。
14.テストサマリー
今回のテストサマリーを以下にまとめる。
平均すると、
GPU性能は約5倍向上した。
最大消費電力は約60W上がったが、150W電源で賄える範囲だった。
本レビューを通して、テスト結果には大変満足している。
ACアダプタ稼働を条件に、最大限GPU性能を強化したかったからだ。
本製品は、補助電源不要クラスGPUのベストバイとしてオススメできる。
15.ShadowPlay ※5/7追加
要項に「レビューには必ず動画を用いてください」との記載があったので、動画を用意した。
本製品の機能の一つでもある、ShadowPlayを使って、ゲームプレイ動画をキャプチャした。
ShadowPlayは、NVIDIA製ユーティリティ GeForce Experience の機能の一つだ。（β版）
ゲームプレイをGPUのハードウェアエンコーダーで常にキャプチャしていて、ユーザーの操作で動画ファイルに保存できる。
保存時間＝シャドウ時間は、1～20分間で設定でき、ユーザーが「シャドウ記録の開始」をした時点から、直近の設定時間分の動画がファイルに保存される。
シャドウ時間分の動画が一時ファイルで保管されていて、ユーザーが操作をしなければ随時上書きされているのだと思われる。
手動録画機能もあり、そちらを利用すれば、任意の時間のキャプチャも可能だ。
出力する動画ファイルは、H.264コーデックのmp4形式で、高画質だが容量が大きい点（クオリティ高で、3分で1GB程）に注意が必要だ。
ビットレートは、10～50Mbpsで設定でき、プリセットは、低＝15Mbps、中＝22Mbps、高＝50Mbpsとなっている。

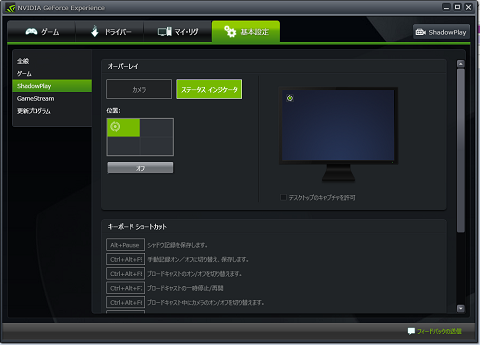

シャドウ時間や動画品質の他、動作モード（シャドウ、手動、あるいは併用）、動作状態を示すインジケータ、操作用のキーボードショートカット等を設定可能だ。
操作用のショートカットは、ゲームプレイで利用するものとは別に設定する必要がある。
ShadowPlayの動作は非常に軽快で、とてもフルHDの常時録画をしているとは思えない。
動画ファイルへのエクスポート処理も非常に高速で、数秒で数GBのファイルを出力する。
フルHDの動画ファイルが、このように簡単に扱えるようになっていること、ハードウェア（CPU、GPU、ストレージ）、ソフトウェアの進化には目を見張るばかりだ。
今回は、DiRT2のリプレイを約3分の動画に保存した。拙いプレイだが、そこはご容赦を。
そのファイルをYouTubeにアップロードしたところ、アップロード後にYouTube側で他の解像度も含めてトランスコード処理をするようで、その処理の完了に数時間を要した。
YouTube側でもフルHDで再生可能だが、画質やビットレートは独自に最適化しているのだろう、同じ1080pでも元ファイルの方が高品質だ。（当然、元動画は容量的に公開に適さない）
それでも1080pなら、OSD表示している、GPU温度、ファン回転数、FPSが読めるかな。
本製品の良かった、気に入った、オススメしたい機能や特長
「ゲームを快適にプレイする」のに必要な性能を持つPCを、できるだけ「コンパクトに」「静音に」そして「省電力に」構成したいと思っている。
その観点で、ケース、マザー、CPU、電源、冷却パーツ等を吟味して選択している。
本製品について、まず、ACアダプタ電源で、すべてのテストを完走した点が良かった。
本製品の省電力性は素晴らしいと言えるし、設定を詰めれば更なる省電力化も可能だ。
次に、私が主にプレイするゲームが、フルHD・高品質・60FPSで動作する性能が良かった。
これは、CPU内蔵グラフィックでは実現できなかったことだ。
今回は試していない最新タイトルでも、設定を調整すれば充分プレイできそうだ。
競合製品としては、Radeon 7750やGeForce 650といった補助電源が不要なGPUや、Iris ProやKaveriといったCPU内蔵グラフィックが挙げられる。
テスト環境の都合上、比較は行えないが、本製品はこれらの競合に大きな性能差をつけている。
あるいは、格上のミドルクラスGPUとの比較も視野に入るが、同じく環境の都合上割愛する。
まとめとして、本製品は、補助電源不要クラスのGPUで、現時点で最高の性能と省電力性を持っている。
一方で、実装はコンパクトで、静粛性にも優れている。
「コンパクトで静かなゲーミングPC」を実現するGPUのベストバイとしてオススメする。
